گیج فشار ویکا مدل 232.50

توضیحات

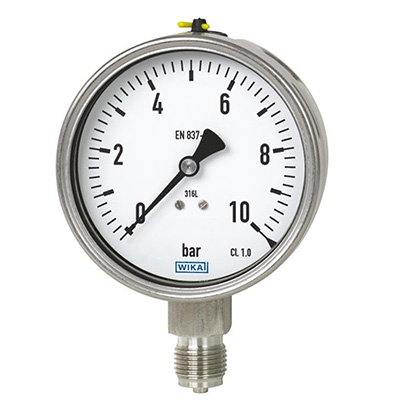

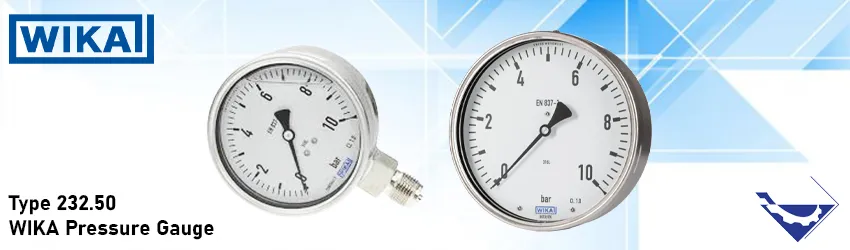

گیج فشار ویکا مدل 232.50، با المنت انداره گیری لوله بوردون (Bourdon tube) با کیفیت بالا جهت اندازه گیری فشار در صنایع فرآیندی طراحی شده است.

این مدل گیج فشار ویکا با متریال با کیفیت استنلس استیل برای کاربردها در صنایع شیمیایی و فرآیندی مورد استفاده قرار می گیرد. بنابراین این تجهیز برای انواع سیالات مایع و گاز خورنده مناسب است.

شرکت WIKA گیج فشار را مطابق با استانداردهای EN 837-1 و ASME B40.100 طراحی و تولید می کند. به عنوان یک عملکرد ایمنی این مدل گیج فشار ویکا دارای محافظ Blow-out در پشت قاب است که در صورت افزایش فشار محافظ به بیرون پرتاب و سیال فرآیندی از گیج خارج می شود.

گیج فشار مدل 233.50 بر خلاف مدل 232.50 روغنی است و برای بارهای فشار دینامیکی و ارتعاش بالا به کار می رود. در ادامه به بررسی مشخصات فنی و مزایای گیج فشار ویکا مدل 232.50 می پردازیم.

مشخصات فنی گیج فشار ویکا مدل 232.50

گیج فشار ویکا مدل 232.50 بر اساس استانداردهای EN 837-1 و ASME B40.100 طراحی شده است. این مدل گیج فشار ویکا با سه سایز صفحه 63 میلی متر[2 ½”]، 100 میلی متر [“4] و 160 میلی متر[“6] ارائه می شود.

اتصالات فرآیندی در گیج فشار ویکا مدل 232.50 مطابق با استانداردهای EN 837-1، ISO 7 و ANSI/B1.20.1 می باشد. همچنین دقت اندازه گیری آن مطابق EN 837-1 با سایز 63 میلی متر برابر 1.6 و سایز 100 و 160 میلی متر برابر 1 خواهد بود. برخی دیگر از مدلهای گیج فشار 232.50 به شرح زیر است:

• برای اکسیژن بدون روغن و گریس
• نسخه با متریال Monel مدل های 262 و 263
• بر اساس NACE 1) MR0103 / ISO 17945، فلزات مقاوم در برابر خوردگی تنش سولفید)
• بر اساس NACE 1) MR0175 / ISO 15156، استفاده در محیط های حاوی H2S در تولید نفت و گاز)

عملکرد گیج فشار ویکا

گیج‌ های فشار ویکا تجهیزاتی مکانیکی هستند که فشار سیالات مختلف مایع یا گاز را با استفاده از المنت های اندازه گیری لوله بوردون، دیافراگم، کپسول و غیره اندازه‌ گیری و نمایش می‌ دهند.

نوع فناوری و المنت مورد استفاده به سیال فرآیندی، نوع فشار و کاربرد بستگی دارد. در واقع فشار به جزء الاستیک فشار وارد می کند و  در نهایت نشانگر روی صفحه گیج را حرکت می دهد.

در گیج فشار بوردون تیوب (Bourdon Tube) سیال وارد یک لوله منحنی شده و باعث کشیده شدن آن می شود. این عمل به حرکت منتقل می شود و انحراف مربوطه به عنوان تغییر فشار روی صفحه نمایش داده می شود. گیج های بوردون تیوب در سه نوع C-shape و حلزونی spiral و حلقوی helical تولید می شوند.

در گیج فشار دیافراگمی (Diaphragm) سیال به یک دیسک فلزی موجدار انعطاف‌پذیر فشار وارد می کند به‌ جای اینکه وارد یک لوله شود تا نشانگر را  روی صفحه گیج حرکت دهد. از مزایای گیج های فشار دیافراگمی میتوان به حفاظت از اضافه بار بالا و توانایی اندازه گیری فشارهای کم و سیالات خورنده اشاره کرد.

گیج با المنت کپسولی (Capsule) فشار کم، مکانیسم بسیار حساس شامل دو دیسک موجدار (دیافراگم) است که با هم ترکیب شده اند تا یک کپسول در داخل محفظه اندازه گیری ایجاد کنند. کوچکترین تغییر فشار باعث انحراف کپسول می شود.

توجه داشته باشید که گیج های کپسولی فقط برای اندازه گیری  سیالات گازی خشک استفاده می شوند.

مزایای گیج فشار ویکا مدل 232.50

• 1.پایداری عالی و مقاومت در برابر ضربه
• 2.با پر کردن قاب از روغن گلیسیرین یا سیلیکون (مدل 233.50) مناسب برای کاربردهایی با بارهای فشار دینامیکی بالا و ارتعاش
• 3.متریال کاملا از فولاد ضد زنگ
• 4.محدوده اندازه گیری گسترده از 0 تا 0.6 بار / 0 تا 1600 بار / 0 تا 10 تا 0 تا 20000 psi
• 5.مناسب برای سیالات خورنده گازی و مایع با ویسکوزیته کم
• 6.کاربرد در صنایع مختلف شیمیایی و پتروشیمی، نفت و گاز، برق و همچنین تصفیه آب و فاضلاب

تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ گیج فشار یا مانومتر ویکا 232.50 را در سایزهای مختلف با بهترین کیفیت و  قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت گیج فشار با کارشناسان فروش ما تماس بگیرید.
