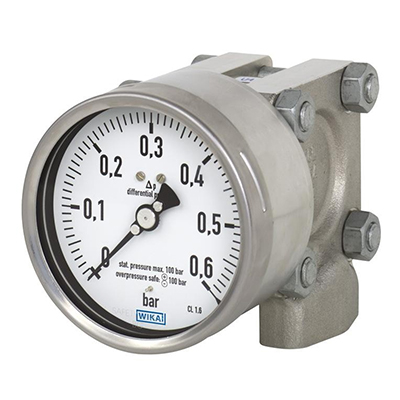

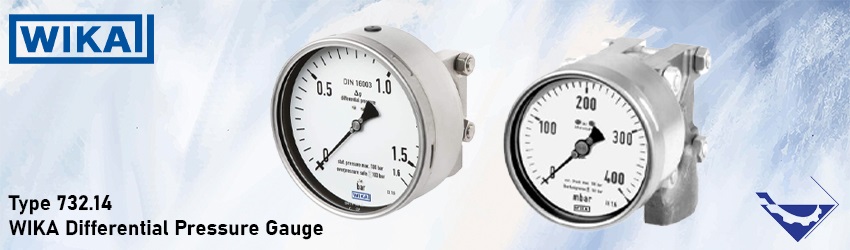

گیج اختلاف فشار ویکا مدل 732.14



گیج اختلاف فشار ویکا مدل 732.14 یک سنسور فشار است که توسط شرکت ویکا تولید می‌شود. این گیج برای اندازه‌گیری اختلاف فشار در سیستم‌های صنعتی استفاده می‌شود. با استفاده از دیافراگمی که تحت تأثیر تفاوت فشار قرار می‌گیرد، تغییر شکل دیافراگم توسط مکانیزم داخلی به حرکت خطی تبدیل می‌شود.

این حرکت خطی به وسیلهٔ یک نمایشگر نشان داده می‌شود که مقدار اختلاف فشار را به صورت عددی نمایش می‌دهد.





گیج اختلاف فشار ویکا مدل 732.14 دارای ساختاری مقاوم و قابل اعتماد است و می‌تواند در برنامه‌های مختلفی از جمله کنترل و نظارت بر پمپ‌ها، فیلترها و اندازه‌گیری سطح در مخازن بسته مورد استفاده قرار گیرد.

با دقت و قابلیت اعتماد بالا، گیج فشار ویکا مدل 732.14 یک ابزار مورد توجه برای اندازه‌گیری اختلاف فشار در محیط‌های صنعتی است. در ادامه تعریف گیج فشار را بیان میکنیم سپس به مشخصات کامل این مدل گیج اختلاف فشارخواهیم پرداخت.



تعریف گیج اختلاف فشار:

گیج اختلاف فشار یک سنسور است که برای اندازه‌گیری تفاوت فشار بین دو نقطه در یک سیستم استفاده می‌شود. این گیج معمولاً دارای دو ورودی است که به نقاط مورد نظر برای اندازه‌گیری فشار متصل می‌شود.

تفاوت فشار بین این دو نقطه باعث تغییر در جریان و/یا مکانیزم داخلی گیج می‌شود که در نهایت به نمایشگر گیج منتقل می‌شود و مقدار اختلاف فشار را نشان می‌دهد.

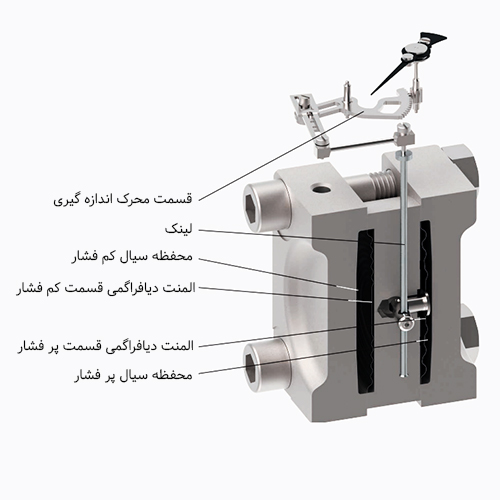

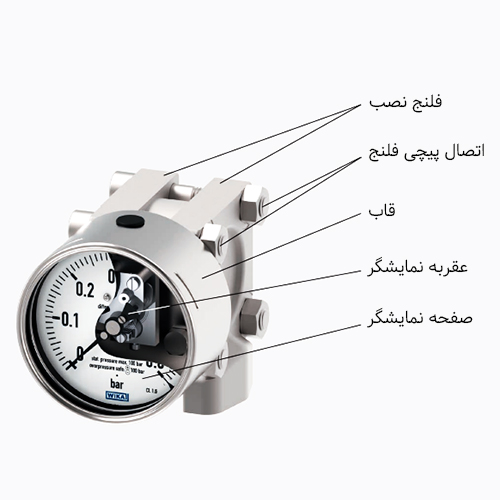

ساختار داخلی گیج اختلاف فشار ویکا مدل 732.14:



گیج اختلاف فشار مدل 732.14 از شرکت ویکا دارای ساختار داخلی خاصی است که برای اندازه‌گیری اختلاف فشار در سیستم‌های صنعتی استفاده می‌شود. ساختار داخلی این گیج شامل عناصر زیر است:



دیافراگم

گیج اختلاف فشار مدل 732.14 دارای دیافراگمی است که تحت تأثیر تفاوت فشار قرار می‌گیرد. این دیافراگم عملکرد انتقال تفاوت فشار را به حرکت خطی دارد.



مکانیزم انتقال

تفاوت فشار اعمالی بر روی دیافراگم توسط مکانیزم داخلی به حرکت خطی تبدیل می‌شود. این مکانیزم معمولاً شامل سیستم فنری است که جابجایی دیافراگم را تسهیل می‌کند.



نمایشگر

حرکت خطی حاصل از تفاوت فشار توسط نمایشگر گیج نمایش می‌شود. این نمایشگر معمولاً شامل یک سیالک می‌باشد که به وسیلهٔ حرکت دیافراگم تغییر شکل می‌دهد و مقدار فشار را به صورت عددی نمایش می‌دهد.



بدنه (body)

گیج اختلاف فشار مدل 732.14 دارای بدنه‌ای فلزی است که به عنوان پوشش و حفاظت برای اجزای داخلی گیج عمل می‌کند. این body معمولاً از فولاد ضدزنگ یا آلیاژهای فلزی مقاوم در برابر شرایط صنعتی سخت درست می‌شود.

توجه:

این سنسورهای اختلاف فشار از فولاد ضد زنگ با مقاومت بالا در برابر خوردگی ساخته شده‌اند. ایمنی با افزایش بار با استفاده از ساختار تمام فلزی و طراحی بصورتاتصال محکم و صحیح بین المان اندازه‌گیری غشاء و بدنه سنسور است.

این طراحی به وسیله استفاده از فناوری هایی مانند جوشکاری و یا پیچ و مهره های فشرده، امکان فشرده‌سازی المان اندازه‌گیری غشاء به بدنه سنسور را فراهم می‌کند.

این اتصال محکم و صحیح بین المان اندازه‌گیری غشاء و بدنه سنسور، باعث ایجاد عملکرد دقیق و قابل اعتماد در اندازه‌گیری فشار می‌شود.

استفاده از مواد استیل ضد زنگ با کیفیت بالا و طراحی قوی برای کاربردهای صنایع شیمیایی و مهندسی فرآیندی متمرکز شده است.

بنابراین، این ابزار مناسب برای مایعات و گازها، حتی در محیط‌های خورنده است. قطعات تماسی (wetted parts) این ابزارها نیز در مواد ویژه مونل (Monel) یا هاستلوی (Hastelloy) هستند. محدوده‌های مقیاس از 0 تا 60 میلی بار تا 0 تا 40 بار [0 تا 0.87 تا 0 تا 580 پوند بر اینچ مربع] امکان محاسبه محدوده‌های مورد نیاز برای انواع مختلفی از کاربردها را فراهم می‌کند.

با استفاده از این ساختار داخلی، گیج فشار ویکا مدل 732.14 قادر است تفاوت فشار بین دو نقطه را با دقت و قابلیت اعتماد بالا اندازه‌گیری کند.



 از انواع مدل های گیچ فشار می توان به گیج فشار ویکا 232.30 اشاره کرد.



عملکرد گیج اختلاف فشار ویکا مدل 732.14:

گیج فشار ویکا مدل 732.14 عملکردی دقیق و قابل اعتماد برای اندازه‌گیری اختلاف فشار در سیستم‌های صنعتی دارد. عملکرد این گیج بر اساس تغییر شکل دیافراگم تحت تأثیر تفاوت فشار است. در زیر، عملکرد این گیج را به تفصیل توضیح می‌دهیم:

اعمال فشار: گیج فشار مدل 732.14 به دو نقطه در سیستم متصل می‌شود و تفاوت فشار بین این دو نقطه را اندازه‌گیری می‌کند. فشارهای واردی توسط مایع یا گاز در سیستم، از طریق ورودی‌های گیج به دیافراگم منتقل می‌شوند.

تغییر شکل دیافراگم: تفاوت فشار بین دو نقطه باعث تغییر شکل دیافراگم درون گیج می‌شود. این تغییر شکل معمولاً به صورت انحنا یا تغییر ضخامت دیافراگم است.
حرکت خطی: تغییر شکل دیافراگم توسط مکانیزم داخلی گیج به حرکت خطی تبدیل می‌شود. این حرکت خطی معمولاً توسط یک سیستم فنری در گیج تسهیل می‌شود.

نمایش مقدار فشار: حرکت خطی حاصل از تفاوت فشار توسط یک نمایشگر در گیج نمایش می‌شود. این نمایشگر معمولاً شامل یک سیالک است که به وسیلهٔ حرکت دیافراگم تغییر شکل می‌دهد و مقدار فشار را به صورت عددی نمایش می‌دهد.

با استفاده از این عملکرد، گیج فشار ویکا مدل 732.14 قادر است تفاوت فشار بین دو نقطه را با دقت و قابلیت اعتماد بالا اندازه‌گیری کند. این گیج مناسب برای استفاده در برنامه‌های صنعتی مختلف از جمله مانیتورینگ و کنترل پمپ‌ها، مانیتورینگ فیلترها و اندازه‌گیری سطح در مخازن بسته است.

کاربرد گیج اختلاف فشار ویکا مدل 732.14:

گیج اختلاف فشار می‌تواند در بسیاری از صنایع و برنامه‌های مختلف استفاده شود. برخی از کاربردهای رایج آن عبارتند از:

نظارت و کنترل فشار در سیستم‌های مختلف مانند شبکه‌های توزیع گاز، سیستم‌های تهویه مطبوع و سیستم‌های هیدرولیک و پنوماتیک.

 کنترل جریان در سیستم‌های خنک‌کننده و سیستم‌های تولید بخار.

نظارت بر فیلترها و تصفیه‌کننده‌ها در سیستم‌های صنعتی و آب و فاضلاب.

اندازه‌گیری سطح مایعات در مخازن بسته و سیستم‌های تانکری.

کنترل و نظارت بر عملکرد پمپ‌ها و کمپرسورها.

گیج اختلاف فشار به دلیل دقت و قابلیت اعتماد بالا برای اندازه‌گیری اختلاف فشار در برنامه‌های صنعتی و ابزاردقیق بسیار استفاده می‌شود.



مشخصات فنی گیج اختلاف فشار مدل 732.14:

محدوده اندازه‌گیری اختلاف فشار از -1 تا +30 بار [-14.5 تا 435 پوند بر اینچ مربع] تا 0 تا 40 بار [0 تا 580 پوند بر اینچ مربع]

• فشار کاری بالا (فشار استاتیک) و ایمنی اضافه بار ، میتواند 40 بار [580 پوند بر اینچ مربع]، 100 بار [1,450 پوند بر اینچ مربع]، 250 بار [3,625 پوند بر اینچ مربع]، 400 بار [5,800 پوند بر اینچ مربع] و 650 بار [9,425 پوند بر اینچ مربع] انتخاب بشود.
• متریال قسمت های در تماس با سیال : استیل ضد زنگ (316 Ti) Stainless steel
• سایز صفحه 10 یا 16 سانتی متر
• استاندارد ابزارهای اندازه‌گیری فشار اختلافی DIN 16003
• اتصال بصورت عمودی
• مشخصات دقت اندازه گیری: کلاس 1.6 و 2.5
• حفاظت هیدرولیک در برابر تغییرات فشار سریع
• سازگار با اتصال سوئیچی
• مدل 762.14 طراحی با متریال مونل است



مزایا گیج اختلاف فشار ویکا مدل 732.14:

مزایای استفاده از گیج اختلاف فشار ویکا مدل 732.14 نسبت به گیج‌های اختلاف فشار دیگر عبارتند از:

دقت بالا: گیج ویکا مدل 732.14 با کلاس دقت 1.6 و 2.5 ارائه می‌شود، که به شما اطمینان می‌دهد که اندازه‌گیری‌های دقیقی از فشار اختلافی داشته باشید.

مواد مقاوم: این گیج از جنس فولاد ضد زنگ 316L  است، که از مقاومت بالا در برابر خوردگی و زنگ زدگی برخوردار است. همچنین، برخی مدل‌ها از آلیاژ نیکروم (اینکونل) یا مونل هم ساخت میشوند که دارای خواص مقاومتی بسیار بالا هستند.

قابلیت پرکردن: برخی از مدل‌های گیج ویکا مدل 732.14 دارای قابلیت پرکردن با گلیسرین-آب یا روغن سیلیکون هستند. این پرکردن به شما کمک می‌کند تا از ورود رطوبت و آب به داخل گیج جلوگیری کنید و عمر مفید آن را افزایش دهید.

قابلیت تنظیم نقطه صفر: برخی از مدل‌های گیج ویکا مدل 732.14 امکان تنظیم نقطه صفر را دارا هستند، که به شما اجازه می‌دهد تا تنظیمات دقیقتری را انجام دهید و اندازه‌گیری دقیق تری از فشار اختلافی داشته باشید.

مقاومت در برابر فشار استاتیک: این گیج‌ها دارای مقاومت بالا در برابر فشار استاتیک هستند و می‌توانند با محدوده مقیاس و رتبه فشار مختلف کار کنند.

قابلیت اتصال متنوع: مانومتر ویکا مدل 732.14 از انواع مختلف اتصالات مانند محل اتصال پایین (شعاعی) و محل اتصال دیگر درخواستی پشتیبانی می‌کند، که به شما امکان اتصال آن به سیستم‌های مختلف را می‌دهد.

به طور کلی، گیج اختلاف فشار ویکا مدل 732.14 با دقت بالا، مواد مقاوم، قابلیت پرکردن، قابلیت تنظیم نقطه صفر و مقاومت در برابر فشار استاتیک، یک گزینه عالی برای اندازه‌گیری دقیق فشار اختلافی در برنامه‌های مختلف است.
