گیج فشار ویکا 232.30

توضیحات

گیج فشار ویکا 232.30، با المنت اندازه گیری بوردون تیوب برای اندازه گیری و نمایش محلی فشار گازها و انواع مایعات خورنده که ویسکوزیته بالایی ندارند مورد استفاده قرار می گیرند.

گیج فشار 232.30 ویکا با طراحی ایمن، کیفیت بالا، ساختار مستحکم و همچنین متریال با کیفیت استنلس استیل مناسب اندازه گیری فشار در صنایع فرآیندی شامل نفت و گاز، پتروشیمی، صنایع شیمیایی، نیروگاه ها و صنایع آب و فاضلاب است.

گیج های فشار ویکا 232.30 از متریال استنلس استیل با کیفیت بالا و طراحی مستحکم برای کاربرد در صنایع شیمیایی و فرآیندی تولید می شود. همچنین محدوده اندازه گیری این مدل گیج فشار بوردن تیوب ویکا از 0 تا 1600 بار [0 تا 10/ 0  تا 20000 psi] محدوده اندازه گیری مورد نیاز برای طیف گسترده ای از کاربردها را تضمین می کند.

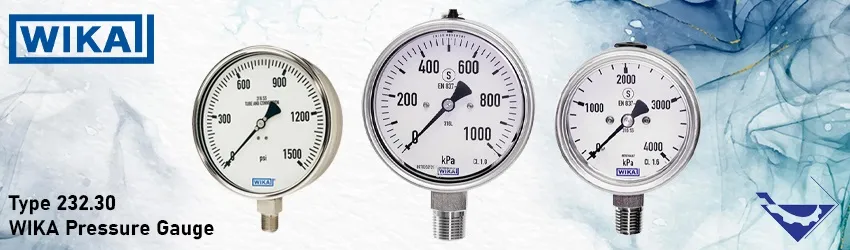

قیمت و خرید گیج فشار ویکا 232.30

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه (گیج فشار ویکا 232.30) در جهان است. محصولات این شرکت شامل تجهیزات اندازه گیری  فشار، مانومتر، دما و غیره است. در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است.

این مدل گیج فشار بوردون تیوب با کیفیت بالا به ویژه برای افزایش الزامات ایمنی در صنایع فرآیندی در سه سایز مختلف 63، 100 و 160 میلی متر طراحی شده است. در ادامه این مطلب به معرفی مشخصات فنی و ویژگی های گیج فشار مدل 232.30 شرکت ویکا می پردازیم.

مشخصات فنی گیج فشار ویکا 232.30

گیج های فشار ویکا مدل 232.30 مطابق با استانداردهای EN 837-1 و ASME B40.100 طراحی و تولید می شوند. این گیج ها دارای طراحی ایمن Solid front یک ورقه فولادی بین المنت اندازه گیری بوردون تیوب و صفحه Dial جهت محافظت از کاربران و جلوگیری از حوادث می باشند.

گیج فشار ویکا 232.30 با طراحی پوشش محافظ پلاستیکی (Blow-out Protection) در پشت گیج هنگامی که فشار سیال از حدی فراتر رود به بیرون پرتاب می شود و سیال فرآیندی خارج می شود. در صورت خرابی اپراتور در قسمت جلوی گیج محافظت می شود. زیرا سیالات یا قطعات فقط از طریق پشت کیس خارج می شوند.

همچنین برای کاربرد در شرایط فرآیندی سخت مانند ارتعاش و لرزش این گیج های فشار ویکا به صورت روغنی ارائه می شود. برخی دیگر از مشخصات فنی گیج فشار ویکا مدل 232.30 در جدول زیر بیان می شود:



مدل گیج فشارگیج فشار ویکا 232.30
المنت اندازه گیریبوردون تیوب از نوع C-Type یا Helical
متریال المنت اندازه گیریاستنلس استیل 316L
سایز صفحه63 میلی متر (2 1/2")
100 میلی متر (4")
160 میلی متر (6")
کلاس دقت1.6 و 1
محدوده فشار0 تا 0.6 بار/ 0 تا 1600 بار
اتصالاتG 1/2 و G1/4 و G 1/8 و 1/2 NPT و 1/4 NPT و R 1/4 و R 1/2 و M12 x 1.5 و M20 x 1.5
استاندارد طراحیEN 837-1 و  ASME B40.100
دمای فرآیندیگیج های خشک از 40- تا 200+ درجه سانتی گراد
گیج های پرشده با روغن گیلیسیرین از 20- تا 100+ درجه سانتی گراد
گیج های پرشده با روغن سیلیکون از 40- تا 100+ درجه سانتی گراد
ویژگی ها قابلیت تزریق روغن / Blow-out Protection / Solid front
تجهیزات جانبیسیفون/ اور پرشر پروتکتور / مونو فلنج بلاک اند بلید ولو
درجه حفاظت بدنهIP65 و IP66 و IP54 (برای گیج های افقی یا اتصال از پشت)
تاییدیه و استانداردهاEU / CRN/ EAC

ویژگی های گیج فشار ویکا 232.30

گیج فشار مدل 232.30 یکی از پرکاربردترین انواع گیج فشار ویکا است که جهت اندازه گیری و نمایش فشار سیالات در صنایع گوناگون کاربرد دارد. برخی از ویژگی های این مدل گیج فشار به شرح زیر است:

  • 1. طراحی مدل ایمنی بالا با ورق فولادی جوشکاری شده (Solid Front) مطابق با استاندارد های EN 837-1 و ASME B40.100
  • 2.استحکام  و مقاومت زیاد به شک و لرزش های ناگهانی و همچنین پایداری در چرخه های اندازه گیری فشار
  • 3.مدل گیج روغنی پرشده با روغن جهت پایداری در خوانش فشار در سرویس های با لرزش و فشار دینامیکی زیاد
  • 4.مدل های EMICO gauge برای جلوگیری از نشتی گاز
  • 5.دارای طیف وسیعی از رنج های قابل اندازه گیری از 0 تا 1600bar

گیج فشار ویکا 232.30

مدل های گیج فشار ویکا 232.30

گیج فشار ویکا 232.30 دارای مدل های خاص و متناسب با شرایط فرآیندی متفاوت است. در ادامه به معرفی این مدل ها اشاره می کنیم:

  • مدل های خشک (بدون روغن و گیریس) مناسب سرویس های اکسیژن
  • مطابق با استاندارد NACE MR0175 در صنایع نفت و گاز و متناسب با سرویس هایی که در آنها گاز ترش H2S وجود دارد.
  • مطابق با استاندارد NACE MR0103 جهت مقابله با خوردگی و شکنندگی سولفیدی
  • متریال Monel
  • مدل های EMICOgauge برای جلوگیری از انتشار گازهای گلخانه ای

دارای مدل های خشک روغنی (گلیسیرین و سیلیکونی) و مدل های روغنی مخلوط آب و گیلیسیرین برای گیج های صفحه 100 و 160 میلیمتری و رنج های کمتر از 2.5bar و گیج های صفحه 63 میلیمتری برای رنج های کمتر از 4bar موجود می باشد.

نسخه گیج فشار EMICO gauge

EMICO gauge که از گیج فشار ویکا مدل 232.30 و شیر ابزار دقیق (مونو فلنج بلاک اند بلید) تشکیل شده است. این مدل تعداد نقاط نشتی را به حداقل می رساند و در نتیجه خطر فرار سیال به محیط را کاهش می دهد. به منظور تضمین کلاس نشتی یک آزمایش نشتی اضافی از قبل برای هر جزء جداگانه انجام می شود.

در هنگام نصب اتصال آداپتور چرخشی 360 درجه EMICO gauge امکان تراز سریع گیج فشار را با آب بندی فشار به صورت همزمان فراهم می کند. با این طراحی، نگهداری و جداسازی گیج فشار و شیر نیز آسان است و شرکت ویکا می تواند نشتی مجموعه را برای حداکثر 20 عملیات نصب و جداسازی تضمین کند.

اتصال EMICO gauge به شیرآلات ابزار دقیق



این گیج ها با صفحه 100 میلی متر یا 4 اینچ و محدوده اندازه گیری 0 تا 0.6 بار و 0 تا 420 بار و انواع مدلهای شیر ابزار دقیق IV10, IV11  و IV20  به کار می رود. آنها توسط فلنج های 1/2 تا 2 اینچ با کلاس فشاری 150 تا 2500 به دو صورت خشک و روغنی ارائه می شوند.

محدوده دمای سیال برای گیج های خشک 20- تا 150+ درجه سانتی گراد و برای گیج های روغنی از 20- تا 100+ درجه سانتی گراد است. آب بندی با سیت فلزی (metal/metal) و یک آب بندی اضافی O-ring با حلقه نگهدارنده علاوه بر عمر طولانی، نشتی مورد نیاز مجموعه اندازه گیری را تضمین می کند.

این مدل گیج فشار برای کاربردهای مختلف در صنایع شیمیایی و پتروشیمی با اتصال چرخشی 360 درجه، کاهش نشتی گازهای فرار در سیستم و موقعیت یابی آسان استفاده می شود.

کاربردهای گیج فشار ویکا مدل 232.30

  • 1.افزایش الزامات ایمنی تجهیزات
  • 2.گیج فشار روغنی با پالس های فشار دینامیک بالا و ارتعاشات زیاد
  • 3.مناسب برای سیالات خورنده که ویسکوزیته کم
  • 4.کاربرد در طیف گسترده ای از صنایع شیمیایی و پتروشیمی، نفت و گاز، نیروگاه ها، برق، آب و فاضلاب

مزایای گیج فشار ویکا مدل 232.30

با توجه به  مزایا و ویژگی ها گیج فشار ویکا مدل 232.30 یک گزینه مناسب برای کاربرد در طیف گسترده ای از صنایع فرآیندی است. برخی از مزایای گیج فشار 232.30 عبارت است از:

استحکام و دقت: این مدل‌ گیح فشار از استحکام و دقت بالایی برخوردار می باشد. طراحی و ساختار آنها به منظور تحمل فشارها و شوک‌های مکانیکی بالا و ارائه اندازه‌گیری دقیق فشار، این محصول را برای کاربردها و صنایعی که نیازمند به استحکام و دقت بالا دارند، ایده آل می‌ کند.

قابلیت کاربرد با سیالات خورنده: با استفاده از نسخه Solid front، این گیج‌ ها می‌ توانند در محیط‌های تهاجمی و با مواد خطرناک استفاده شوند. این ویژگی باعث می‌ شود که این محصول در صنایع نفت و گاز، شیمیایی، پتروشیمی و برخی کاربردهای صنعتی دیگر که نیازمندی‌های ایمنی و محافظت در برابر مواد خطرناک را دارند مناسب باشد.

مقاومت در برابر لرزش: نسخه روغنی این مدل گیج فشار این محصول باعث می‌شود که آن مقاومت بیشتری در برابر لرزش‌ها و بارهای دینامیکی بالا داشته باشد. این ویژگی مخصوصاً در کاربردهایی که با لرزش‌ ها و ارتعاشات زیاد روبه‌رو هستند بسیار مهم است.

جلوگیری از نشتی گاز (نسخه EMICO gauge): این مدل گیج فشار در نسخه EMICO gauge عرضه می‌ شوند که به منظور جلوگیری از هدر رفت گازهای مضر و نشتی گاز به محیط طراحی شده است. این ویژگی مهم برای حفظ محیط زیست و کاهش خطرات مربوط به گازهای سمی می باشد.

محدوده اندازه‌ گیری گسترده: گیج فشار مدل‌ 232.30 دارای محدوده اندازه‌گیری وسیعی است و این محدوده از 0 تا 0.6 تا 0 تا 1600 بار و از 0 تا 10 تا 0 تا 20000 پوند بر اینچ می‌ باشد.

عوامل تاثیر گذار بر قیمت گیج فشار 232.30

قیمت گیج فشار Wika مدل 232.30 تحت تأثیر عوامل متعددی قرار می‌گیرد. برخی از عوامل تأثیرگذار بر قیمت این محصولات عبارتند از:

  • محدوده اندازه‌گیری: محدوده اندازه‌گیری گیج فشار می‌ تواند بین 0 تا 1600 بار یا 0 تا 20000 پوند بر اینچ متغیر باشد. معمولاً، با افزایش محدوده اندازه‌گیری قیمت گیج فشار نیز افزایش می‌ یابد.
  • دقت و استحکام: گیج فشار با دقت و استحکام بالا معمولاً قیمت بالاتری دارد. این محصولات با استفاده از متریال با کیفیت به منظور تحمل شرایط سخت و ارائه دقت بالا در اندازه‌گیری فشار، طراحی می‌ شوند.
  • ویژگی ها و مشخصات: با ویژگی‌ های خاصی مانند Solid front ، روغنی، و نسخه EMICO gauge ممکن است به قیمت گیج افزوده شود. توجه داشته باشید هر ویژگی اضافی به محصول هزینه تولید و قیمت نهایی را تحت تأثیر قرار می‌ دهد.
  • جنس و متریال: استفاده از مواد با کیفیت بالا و مقاوم در ساخت گیج فشار قیمت آن را تحت تاثیر قرار می دهد. استفاده از استنلس استیل، مونل با استحکام بالا می‌تواند هزینه تولید را افزایش دهد و در نتیجه بر قیمت نهایی تأثیر بگذارد.

تجهیز صنعت یکی از برترین و بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع و اندازه گیری پارامتر مهم فشار، گیج فشار ویکا مدل 232.30 را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت بازدید از محصولات، کسب اطلاعات بیشتر  در زمینه خرید گیج فشار و استعلام قیمت با کارشناسان فنی و فروش ما تماس بگیرید.
