گیج فشار Nuova Fima

توضیحات

گیج فشار Nuova Fima، یکی از محصولات برند معتبر نوافیما است که جهت اندازه گیری فشار و نمایش آن با انواع المنت اندازه گیری مختلف نظیر بوردن تیوب (Bourdon Tube)، دیافراگمی (Diaphragm) و کپسولی (Capsule) طراحی می شود.

انواع گیج های فشار نوافیما در طیف گسترده ای از صنایع از جمله صنایع فرآیندی، نفت و گاز، بهداشتی، غذایی، تست و آزمایشگاه مورد استفاده قرار می گیرند. توجه داشته باشید که این تجهیزات برخلاف ترانسمیترها سیگنال خروجی ندارند و تنها جهت نمایش محلی فشار فرآیندی به کار می روند.

انواع گیج فشار nuova fima تووافیما

شرکت ایتالیایی نوافیما Nuova Fima با بیش از 50 سال سابقه یکی از تولیدکنندگان مطرح انواع تجهیزات اندازه گیری فشار و دما است. تمامی محصولات نوافیما به دلیل کیفیت، دقت بالا و رعایت استانداردهای بین المللی شناخته شده اند و در صنایع گوناگونی به کار می روند.

گیج فشار نوافیما یکی از محصولات اندازه گیری فشار از برند ایتالیایی نوافیما است که در این مطلب به معرفی و بررسی انواع، مشخصات فنی، کاربردها، مزایا و پارامترهای مهم خرید آن خواهیم پرداخت.

انواع گیج فشار Nuova Fima

گیج های فشار نوافیما در انواع مختلفی از جمله بورن تیوب، دیافراگمی و کپسولی به صورت خشک یا روغنی، عقربه ای و دیجیتال تولید می شوند. برند نوافیما طیف گسترده ای از گیج های فشار را ارائه می دهد که برای کاربردهای مختلف صنعتی طراحی می شوند.

گیج های فشار نوافیما بر اساس معیارهای متعددی تقسیم بندی می شوند. به عنوان مثال برای انواع محیط ها با لرزش و ارتعاش بالا، انفجاری، سرویس اکسیژن، سیالات ویسکوز، خورنده، رسوبی، فشار بالا، فشار پایین، وکیوم و بسیاری موارد دیگر گیج های فشار مختلفی انتخاب می شود.

گیج  های فشار نوافیما همچنین طیف وسیعی از متریال ها نظیر فولاد ضد زنگ، آلیاژ فولاد ضد زنگ و مس، پلاستیک، کربن استیل و آلیاژ مس  را شامل می شوند. این محصولات با توجه به ویژگی ها و المنت اندازه گیری تحت سری های MS، MGS، MN، OM، SP، MCE و MD تولید می شوند.

همچنین گیج های فشار نوافیما به صورت خشک و روغنی نیز تولید می شوند. در واقع محفظه گیج های روغنی از مایع سیلیکون یا گلیسیرین جهت کاهش خطای اندازه گیری و لرزش پوینتر پر شده است به همین دلیل در محیط هایی با لرزش و ارتعاش بالا استفاده می شود.

گیج های فشار Nuova Fima مطابق با استانداردهای بین المللی و الزامات صنعت طراحی می شوند. آنها تحت آزمایش های دقیق و فرآیندهای کنترل کیفیت قرار می گیرند تا از عملکرد دقیق و قابل اطمینان اطمینان حاصل کنند. در ادامه به معرفی 5 مدل از گیج های فشار نوافیما با المنت های اندازه گیری مختلف می پردازیم:

گیج فشار بوردن تیوب نوافیما مدل MS1

گیج فشار نوافیما MS1 با دقت اندازه گیری 1.6 جهت اندازه گیری فشار سیال گازی یا مایع با ویسکوزیته کم که موجب فرسایش یا خوردگی آلیاژ مس نمی شود به کار می رود.

بوردن تیوب یا لوله بوردن یکی از رایج ترین انواع المنت اندازه گیری می باشد که از لوله ای الاستیک به شکل C تشکیل می شود. لوله بوردن از یک طرف به پوینتر و از طرف دیگر به سوکت جوش داده می شود.

هنگامی که فشار به داخل لوله بوردون اعمال می شود به دلیل نیروی فشار سیال تمایل به صاف یا باز شدن دارد. بنابراین انتهای آزاد لوله حرکت می کند و به صورت مکانیکی به یک پوینتر روی صفحه گیج منتقل می شود.

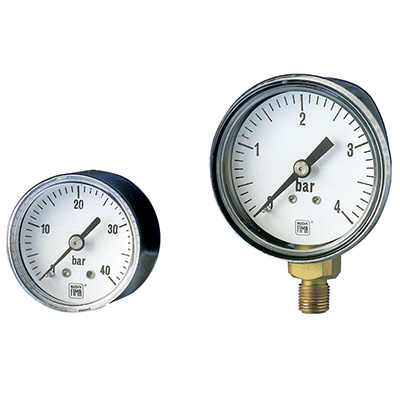

گیج فشار بوردن تیوب نوافیما مدل MS1

گیج فشار نوافیما مدل MS1 با سایز 1.5 یا 2 اینچ (40 تا 50 میلی متر) بر اساس استانداردهای EAC ،EN 837 و PED 2014/68/UE طراحی می شود. این مدل گیج های فشار استاندارد نوافیما با المنت اندازه گیری بوردن تیوب در صنایع تصفیه آب، ماشین سازی (OEM)،گرمایش و تهویه هوا (HVAC) مورد استفاده قرار می گیرند.

گیج فشار کپسولی نوافیما مدل MN9/N

گیج فشار نوافیما مدل MN9/N با سایز صفحه 2.5 اینچ یا 63 میلی متر برای اندازه گیری فشار کم و خلاء گازها و هوای خشک ارائه می شود. این مدل گیج فشار در صنایع مختلف ماشین سازی (OEM) گرمایش و تهویه هوا (HVAC) به کار می رود.

المنت کپسولی از دو یا چند دیافراگم نازک فلزی تشکیل می شود که به صورت سری جوش داده شده اند. ما بین آنها سیلیکون یا گلیسیرین جهت انتقال فشار وجود دارد. با اعمال فشار سیال دیافراگم ها منحرف می شوند و این تغییر شکل توسط پوینتر روی گیج مشخص می شود.

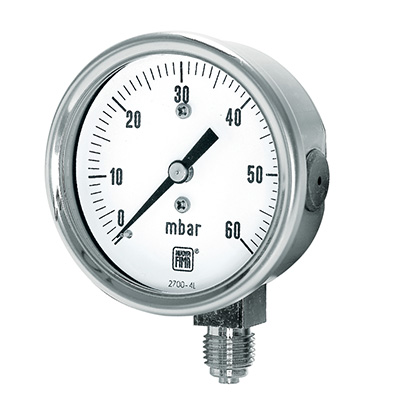

گیج فشار کپسولی نوافیما مدل MN9/N

به طور کلی گیج فشار کپسولی نوافیما دارای سه مدل MN9/N با سایز 63 میلی متر، MN9/N با سایز 100 میلی متر و MN9/18 با سایز 100 و 150 میلی متر می باشد.

گیج فشار دیافراگمی نوافیما مدل MN12/18

گیج های فشار نوافیما مدل MN12/18 جهت اندازه گیری فشار یا خلاء سیالات چسبناک، رسوبی، متبلور یا خورنده مورد استفاده قرار می گیرند. در مقایسه با المنت بوردن تیوب آنها قوی تر هستند و بهتر می توانند فشار بیش از حد (Over pressure) و سیالات خورنده را تحمل کنند.

المنت دیافراگمی برای فشارهای پایین و اندازه گیری فشار سیالات خورنده به کار می رود و با اعمال فشار سیال تغییر شکل می دهد. سپس این تغییر شکل از طریق پوینتر روی صفحه (Dial) گیج ظاهر می شود.

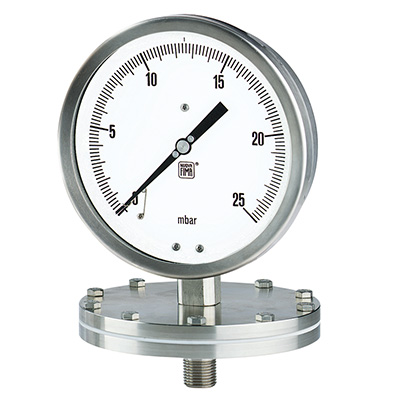

گیج فشار دیافراگمی نوافیما مدل MN12/18

مدل های گیج فشار دیافراگمی نوافیما شامل MN12/18 و MN12/18/F  و MN12/18/ABS با سایزهای 100 و 150 میلی متر می شود. آنها با المنت اندازه گیری فشار دیافراگمی در صنایع نفت وگاز، پتروشیمی، شیمیایی که با سیالات خورنده سر و کار دارند به کار می روند.

گیج اختلاف فشار نوافیما مدل MD17

گیج اختلاف فشار نوافیما مدل MD17 با دو دیافراگم و سایزهای 4 و 6 اینچ (100 و 150 میلی متر) برای اندازه گیری اختلاف فشار بین دو نقطه ارائه می شود. به طور کلی گیج های اختلاف فشار یا تفاضلی جهت بررسی انسداد فیلتر، افت فشار، سطح و به طور کلی اختلاف بین دو فشار در مدارهای مختلف به کار می روند.

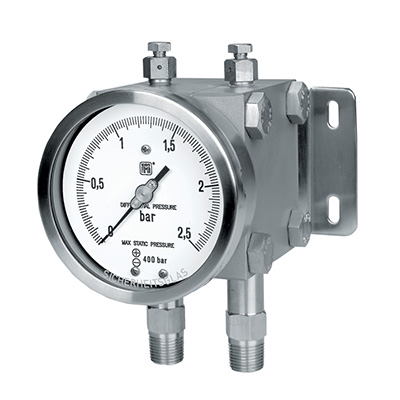

گیج اختلاف فشار نوافیما مدل MD17

المنت اندازه گیری گیج اختلاف فشار مدل MD17 دارای دو دیافراگم است که با اعمال فشار سیال تغییر شکل می دهند. به این ترتیب پوینتر فقط تفاوت بین دو فشار مربوط به فشار مدار بالادست و پایین دست را حس می کند و روی صفحه گیج نشان می دهد.

گیج های اختلاف فشار نوافیما دارای چهار مدل از جمله MD13 و MD15 و MD 16 و MD17 می باشند. علاوه بر این گیج اختلاف فشار مدل MD17 نوافیما دارای تاییدیه ضد انفجار ATEX و فشار استاتیک حداکثر 6000 psi یا 400 بار است.

مدل گیج فشار نوافیماالمنت اندازه گیری فشارجنس المنت اندازه گیریمحدوده اندازه گیریدقت اندازه گیریدمای سیال فرآیندیدرجه حفاظت بدنه
گیج فشار مدلMS1بوردن تیوب (Bourdon Tube)آلیاژ مس0...30 تا 0...600 psi (از 0...2،5 تا 0...40 بار یا واحدهای معادل)1.6149+ درجه فارنهایت (حداکثر 65+ درجه سانتیگراد )IP 40 طبق استاندارد IEC 529
گیج فشار مدل MN9/Nکپسولی (Capsule)آلیاژ مس 0...24 تا 0...600 INWC (از 0...60 mbar تا 0...600 mbar)، خلاء/فشار ترکیبی1.6212+ درجه فارنهایت؛ (100+ درجه سانتیگراد) IP 55
گیج فشار مدل MN12/18دیافراگمی (Diaphragm)استنلس استیل 3160...10 INWC تا 0...360 psi، (از 0...25 mbar تا 0...25 بار)، خلاء /فشار ترکیبی1.6212+ درجه فارنهایت؛ (100+ درجه سانتیگراد)IP55
گیج اختلاف فشار مدل MD172 تا دیافراگماستنلس استیل 316/ مونل/ هستلوی0...0،4 / 0...10bar1.6302+ درجه فارنهایت (+150 درجه سانتیگراد)IP 55, IP 57

کاربردهای گیج فشار Nuova Fima

با توجه به اهمیت اندازه گیری فشار گیج های فشار نوافیما در طیف وسیعی از صنایع به کار می روند. برخی از کاربردهای رایج گیج فشار نوافیما به شرح زیر است:

  • 1.گیج های فشار در فرآیندهای تولید، پالایش و حمل و نقل نفت و گاز استفاده می شوند. آنها به نظارت بر سطوح فشار در خطوط لوله، مخازن، شیرها و تجهیزات کمک می کنند و از عملیات ایمن و کارآمد اطمینان می دهند.
  • 2.گیج‌های فشار نقش حیاتی در صنایع پتروشیمی برای نظارت و کنترل فشار در راکتورها، ستون‌های تقطیر، مخازن ذخیره‌سازی و سایر تجهیزات فرآیند دارند.
  • 3.در سیستم‌های گرمایش و تهویه مطبوع (HVAC) از گیج های فشار برای نظارت و تنظیم فشار در بویلرها، چیلرها، پمپ‌ها و کانال‌های هوا استفاده می‌ کنند. آنها به حفظ سطوح فشار مناسب برای عملیات گرمایش و سرمایش موثر کمک می کنند.
  • 4.گیج‌ های فشار در صنایع فرآیندی مختلفی نظیر غذایی، داروسازی، بهداشتی، تصفیه آب و غیره کاربرد دارند. آنها برای اندازه گیری و کنترل فشار در مخازن، لوله ها و راکتورها برای اطمینان از کیفیت محصول و ایمنی فرآیند استفاده می شوند.

پارامترهای مهم خرید گیج فشار نوافیما

نوافیما طیف گسترده ای از  گیج های فشار را برای پاسخگویی به کاربردها و محدوده های فشار مختلف ارائه می دهد. آنها گزینه هایی را برای اندازه های مختلف، محدوده فشار، انواع اتصالات و متریال ارائه می دهند. همچنین به کاربران اجازه می دهند مناسب ترین گیج را برای نیازهای خاص خود انتخاب کنند.

گیج های فشار Nuova Fima با توجه به ویژگی ها و مزایای مختلف به انتخابی ایده آل برای بسیاری از کاربردهای صنعتی تبدیل شده اند. هنگام خرید این تجهیزات اندازه گیری فشار باید پارامترهای زیر در نظر گرفته شود:

  • 1.نوع گیج فشار
  • 2.دقت اندازه گیری
  • 3.محدوده اندازه گیری
  • 4.متریال و نوع المنت اندازه گیری
  • 5.قابلیت تزریق روغن و تاییدیه های ضد انفجار
  • 6.نوع و سایز اتصالات

گیج های فشار نوافیما با متریال باکیفیت و ساختار مستحکم ساخته می شوند که آنها را در برابر لرزش، ضربه و خوردگی مقاوم می کند. این ویژگی ها باعث افزایش طول عمر تجهیز و کاهش نیاز به تعویض مکرر می گردد.

تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان تجهیزات ابزار دقیق شامل انواع گیج های فشار از تمامی برندهای معتبر است. این فروشگاه بزرگ انواع گیج فشار نوافیما را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت گیج فشار Nuova Fima با کارشناسان فروش ما تماس حاصل فرمایید.
