ترانسمیتر دما ABB نیز یکی از محصولات این شرکت میباشد که در انواع مدل های مختلف و طیف های بسیار وسیعی مطابق با سیالات گوناگون و شرایط فرایندی طراحی، تولید و به بازار های جهانی ارائه میشوند. با توجه به کیفیت برتر و قابلیت‌های منحصر به فرد، ترانسمیترهای دمای ABB در صنایع مختلفی مانند نفت و گاز، پتروشیمی، برق، آب و فاضلاب، و صنایع تولیدی مورد استفاده قرار می‌گیرند.

شرکت ABB آلمان با سابقه بیش از 100 سال طراحی و تولید تجهیزات ابزار دقیق و سیستم های اتوماسیون، یکی از شرکت های پیشرو و صاحب نام در صنعت برق و اتوماسیون محسوب میشود. این شرکت تولیدات بسیار زیاد و متنوعی در زمینه انواع تجهیزات اندازه گیری فرآیند (Process Measurement) ارائه کرده است.

ترانسمیتر های دما به عنوان رابط بین سنسور دما و نمایشگر یا دستگاه کنترل عمل می کنند.

آنها سیگنال خروجی سنسور را که یک سیگنال میلی ولتی یا اهمی غیر خطی میباشد به یک سیگنال میلی آمپر خطی تبدیل می کنند که می‌توان آن را به فاصله‌های بیشتری بدون تضعیف ارسال کرد. این کار می تواند بستری را برای ارتباطات دیجیتالی مانند HART یا Fieldbus فراهم کند.

دما رایج ترین پارامتر اندازه گیری در محیط های تجاری و صنعتی میباشد. سنسور دمای انتخابی در این محیط ها معمولا یک ترموکوپل یا سنسور دمای مقاومتی مانند RTD است. این سنسورهای دما مزایای مشابهی مانند محدوده اندازه گیری گسترده، دقت خوب و طراحی ساده و قابل اعتماد خواهند داشت.

در ادامه ابتدا انواع مدل های سنسور دمای ABB را بیان می کنیم سپس وارد مبحث ترانسمیتر دما ABB خواهیم شد.

انواع سنسور دما ABB

سنسورهای دمای ABB به دو دسته ی سری سنسورهای دما برای اندازه گیری فرآیند و سری سنسورهای دما برای سرویس های دما های بالا دسته بندی می شوند. در ادامه به معرفی مدل هریک از این سری سنسورها خواهیم پرداخت:

سنسور دما سری TSP100 , TSP300

سنسورهای دمای سری TSP100 , TSP300 جزء سنسورهای دما برای اندازه گیری دمای فرآیندی می باشد. از فن آوری RTD و ترموکوپل برای این سنسورها استفاده شده است. این سنسور با زمان پاسخگویی کوتاه و مقاومت بالا در برابر لرزش، برای بسیاری از فرآیندهای صنعتی مناسب میباشد.





طراحی و مهندسی این سری سنسور دما بیشتر برای استفاده در مخازن و لوله‌ها صورت گرفته است . سطح حفاظت سنسورهای این سری دارای استاندارد ATEX برای حفاظت در برابر انفجار هستند. همچنین این سری سنسورهای دما با ترموول (لوله باریک و بلند محافظ سنسور) ارائه می‌شوند. در ادامه کاربرد ها و ویژگی های این محصول ذکر شده است.

سنسور دما ABB مدل TPS100

سری TPS100 سه مدل سنسورهای دمای TPS111، TPS121 و TPS131 را شامل میشود و از ویژگی های آنها به زمان پاسخ گویی کوتاه و مقاومت بالا در برابر لرزش میتوان اشاره کرد.



سنسور TPS111 بدون ترموول است ولی امکان گذاشتن ترمول را دارد، سنسور TPS121 دارای ترموول لوله ای جوش داده شده، رزوه پیچ در داخل، فلنج و اتصالات فشاری می باشد و درنهایت مدل TPS131 دارای ترموول حفره دار، رزوه پیچ در داخل، فلنج و سوکت جوشی است.

سنسور دما ABB مدل TPS300

سری TPS300 سه مدل سنسورهای دمای TPS311، TPS321،TPS331 و TPS341-Nرا شامل میشود:

سنسور TPS311 بدون ترموول است ولی امکان گذاشتن ترموول را دارد. سنسور TPS321 دارای ترموول لوله ای جوش داده شده، رزوه پیچ در داخل، فلنج و اتصالات فشاری می باشد. مدل TPS131 شامل ترموول حفره دار، رزوه پیچ در داخل، فلنج و سوکت جوشی است. در نهایت سنسور دمای مدل TPS341-N این سری نیاز به ترموول ندارد زیرا مناسب اندازه گیری سطوح غیر تهاجمی است.

ویژگی های سنسور دما سری TSP100 , TSP300

رنج اندازه گیری دماسنج های مقاومتی: 196- تا 800 درجه سانتی گراد (320.8- تا 1472 درجه فارنهایت)

ترموکوپل: 40- تا 1600+ درجه سانتیگراد (40- تا 2912 درجه فارنهایت)
ایمنی عملکردی: تا SIL2 / SIL3 مطابق با IEC 61508 با فرستنده های یکپارچه
تائیدیه ها: IECEx, ATEX, GOST / EAC-Ex

ویژگی های اتصالات فرآیندی: این سنسورهای دما دارای ترموول می باشد و ترموول موجود با اتصالات رزوه ای مخروطی متصل می شود.

ترموول فلنج دار مطابق با استانداردهای بین المللی است و از نصب سطحی برای اندازه گیری دمای غیرتهاجمی (TSP341-N*) استفاده می شود.

کاربرد سنسور دما ABB سری TSP100 , TSP300

با توجه به اهمیت اندازه گیری دما از سنسورهای دمای ABB سری TSP100, TSP300 در صنایع مختلف اعم از نفت و گاز،پتروشیمی، شیمیایی، تولید برق، مهندسی فرایند، ساخت کارخانه و …استفاده می شود.

سنسور دما سری TSH200

در فرآیندهای احتراق و ذوب در دماهای بالا، انتخاب ترموول مناسب برای اندازه‌گیری دما می‌تواند چالش‌ برانگیز باشد. ترموول‌ها باید در مقابل دماهای بسیار بالا مانند 1800 درجه سانتی‌گراد مقاومت داشته باشند. همچنین، مقاومت آنها در برابر مواد شیمیایی تهاجمی که در این فرآیندها وجود دارند نیز بسیار مهم است.

ترموول‌ها معمولاً از مواد مقاومی مانند سیلیکون کاربید، سیلیکون نیترید، مولیبدن دی‌سیلیکاید و الکترونیت ساخته می شوند. این مواد دارای مقاومت دمایی بسیار بالا و مقاومت شیمیایی مناسبی هستند. همچنین، برای افزایش دقت اندازه‌گیری و عمر مفید سنسور دما، ترموول‌ها همراه با ترموکوپل مناسب استفاده می‌شوند.

سنسور دمای سری TSH200 برای دماهای بالا به کار می رود و از فناوری ترموکوپل در آن استفاده شده است. برای کاربردهای دمای بالا در کوره های صنعتی، فرآیندهای احتراق و فرآیندهای ذوب مناسب است. این مدل از سنسورهای دما از طریق 4 تا 20 میلی آمپر، HART، PROFIBUS PA، FOUNDATION Fieldbus یا خروجی سنسور مستقیم ارتباط برقرار می کند.

سری TSH200 دو مدل سنسورهای دمای TSH210 و TSH220 را شامل است:

• سنسور دمای TSH210همراه با ترموول فلزی است که اتصالات فلنج و سوکت رزوه ای را دارد. برای دماهای بالا تا 1300 درجه سانتی گراد (2372 درجه فارنهایت) مورد استفاده قرار می گیرد.
• سنسور دمای TSH220 همراه با یک ترموول سرامیکی است و برای دماهای تا 1800 درجه سانتی گراد (3272 درجه فارنهایت) کاربرد دارد.

ویژگی های سنسور دما سری TSH200

اتصالات فرایندی: سنسورهای دما سری TSH200 دارای اتصال به صورت رزوه ای یا فلنجی می باشند.

متریال ترموول: ترموول سنسورهای دما از جنس سرامیک یا فلزی تولید می شود.

رنج اندازه گیری دما: در این مدل از سنسورهای دما محدوده اندازه گیری دما تا 1800 درجه سانتیگراد می باشد.

کاربرد سنسور دما سری TSH200

کاربردهای این مدل از سنسورهای دمای TSH200 در صنایع با توجه به طیف وسیعی از محدوده اندازه گیری دما به شرح زیر می باشد:

• تولید برق
• فرآوری فلزات
• صنعت سیمان
• صنعت شیشه
• سوزاندن زباله

سنسورهای دمای بدون سیم (wireless)

سنسورهای دمای بی سیم از تکنولوژی ارتباط بی سیم Wireless HART پشتیبانی می کنند و نیازی به وایرینگ، منبع تغذیه جداگانه و باتری داخلی جایگزین (در برخی از فرایندها) ندارند. این سنسورها از یک ژنراتور میکروترموالکتریک که روی یک برد الکترونیکی طراحی شده است، برای تامین انرژی خود استفاده می کنند.

ژنراتور میکرو ترموالکتریک با استفاده از اختلاف دمای بین دمای فرآیند و دمای محیط پیرامون می تواند انرژی مورد نیاز سنسور را تامین کند.



این سنسوها دما سه مدل TSP3xx-W، TSP3xx-W و TTF300-W را شامل میشود.

مدل TSP3xx-W از نوع تامین باتری بدون مصرف کننده انرژی است.

مدل TSP3xx-W از نوع تامین باتری با مصرف انرژی و مدل TTF300-W از نوع تامین باتری بدون مصرف کننده انرژی می باشد.

اجزای یک سنسور دما

اجزای تشکیل دهنده ی یک سنسور دما به شرح زیر می باشد:

اتصال سر

سرهای اتصال سنسورهای دما مطابق با استاندارد صنعتی EN 50446 است که الزامات اتصال الکتریکی و مکانیکی را برای ترموول ها، ورودی های اندازه گیری، ترانسمیترها و کابل های اتصال تعیین می کند.

لوله Extension

لوله اکستنشن از قطعات الکترونیکی در برابر دمای بالای فرآیند محافظت می کند.

اتصال فرآیند

عناصر اندازه گیری را می توان با استفاده از اتصالات فشرده سازی مستقیماً به فرآیند متصل کرد. هنگامی که یک ترموول استفاده می شود، می توان آن را از طریق یک کانکتور پیچی یا یک فلنج مطابق با تعدادی از استانداردهای بین المللی به فرآیند متصل کرد.

ترموول

ترموول یک وسیله ای است که سنسور دما در داخل آن قرار می‌گیرد. این وسیله معمولاً به شکل یک لوله بلند و باریک ساخته می‌شود و در داخل آن یک سنسور دما قرار دارد. سنسور دما می‌تواند یک سنسور مقاومتیRTD یا یک ترموکوپل باشد.

ترموول کاربردهای مختلفی دارد و در صنایع مختلف از جمله سیستم‌های گرمایش و سرمایش، کنترل دما و غیرهمورد استفاده قرار می گیرد. بسته به نوع سنسور دما و نیازهای کاربردی، ترموول ممکن است با مواد مختلفی ساخته شود که در برابر دما، فشار و شرایط محیطی مقاومت داشته باشند.

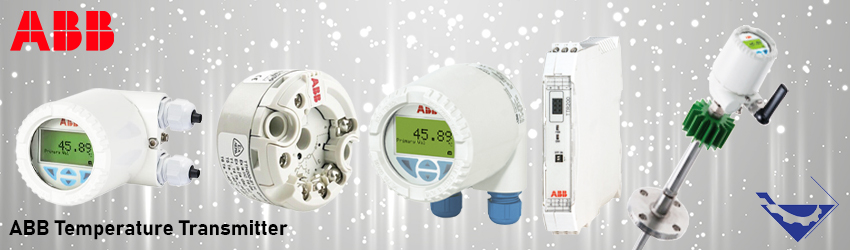

ترانسمیتر دمای شرکت ABB

ترانسمیتر دما ABB، یکی از جدیدترین محصولات موجود در بازار است. این ترانسمیتر دارای ورودی حسگر مقاومت دما یا RTD و تعدادی ترموکوپل است. علاوه بر این، این ترانسمیتر قابلیت ورودی ولتاژ متوسط را نیز داراست.

همچنین، مقاومت این محصول از نوع سنسور از راه دور است و شدت جریان خروجی آن در بازه 4 الی 20 میلی آمپر تعیین شده است. ترانسمیتر دما ABB در محیط های صنعتی و پالایشگاه ها با توجه به نوع پروژه و فعالیت در حال اجرا، مصارف مختلفی دارد.

طراحی این ترانسمیتر به گونه ای است که در ارتباطات برقی نیز عملکرد بسیار بالایی ارائه می دهد و این ویژگی قدرتمند، یکی از دلایل محبوبیت این نوع ترانسمیتر است. این ترانسمیتر در دمای محیطی حداقل 40 درجه و حداکثر 85 درجه قابل استفاده است.

بدنه این ترانسمیتر از آلومینیوم تحت فشار و فولاد ضد زنگ ساخته شده است و برچسب آن نیز از جنس فولاد ضد زنگ است. ترانسمیتر دما ABB روی لوله یا دیوار قابل نصب است و لوازم نصب مورد نیاز در بسته محصول در دسترس قرار دارد تا به شما امکان انتخاب نوع نصب بر اساس محیط و نوع کار مکان را بدهد.

یکی از ویژگی های برجسته این محصول، صفحه نمایش LCD با دکمه های فشار اختیاری است که این ترانسمیتر را به یکی از پرطرفدارترین ترانسمیترهای موجود در بازار تبدیل کرده است.

همچنین، ترانسمیتر دما ABB  دارای استانداردهای ایمنی NE 53 و NE 79 است. به طور کلی، این ترانسمیتر به صورت سه نوع سری TTF200، TTF300 و TT300-W عرضه می شود که هرکدام ویژگی های خاص خود را دارند و انتخاب نوع مناسب بستگی به نوع پروژه دارد.

ترانسمیتر دما ABB سری 200 و 300

سری 200 سه مدل ترانسمیتر دمای TTH200، TTF200 و TTR200 را شامل میشود و پروتکل ارتباطیشان HART است.

مدل های TTH200، TTF200 و TTR200 به ترتیب جزء دسته ترانسمیتر های هد مونت، فیلد مونت و ریلی می باشند.

سری 300 از ترانسمیترهای برند ABB شامل دو مدل TTH300 و TTF300 می باشد که دارای پروتکل ارتباطی HART, FOUNDATION Fieldbus, PROFIBUS PA می باشند و هر کدام از مدل های این سری به ترتیب جزوه دسته ی ترانسمیتر های هدمونت و فیلد مونت تک محفظه ی دو سیمه می باشند.

عوامل تاثیرگذار در قیمت ترانسمیتر دما ABB

عوامل زیادی در قیمت و انتخاب مناسب ترانسمیترهای دما تاثیر گذار هستند. ترانسمیترهای دمای ارائه شده توسط شرکت ABB دارای بالاترین کیفیت در سطوح مختلف استانداردهای جهانی بوده می باشد. برخی دیگر از عوامل موثر در انتخاب هوشمندانه یک ترانسمیتر دما عبارتند از:

• دقت سنسور
• نوع ترانسمیتر دما (هد مونت، ریل مونت و …)
• ورودی سنسور (مقاومتی یا ترموکپل)
• حداقل و حداکثر رنج اندازه گیری دما
• پروتکل ارتباطی
• شرایط محیطی
• سایز اتصال
• نحوه اتصال به صورت فلنجی یا رزوه ای
• منبع تغذیه (اکتیو یا پسیو)
• نیاز یا عدم نیاز به صفحه نمایشگر

خرید و فروش ترانسمیتر دما ABB

ترانسمیتر دما یکی از تجهیزات پر کاربرد ابزار دقیق در صنایع فرآیندی است که پس از دریافت سیگنال مقاومتی یا میلی ولتاژی آن را به سیگنال 4 تا 20 میلی آمپر تبدیل و به اتاق کنترل ارسال می کند. این تجهیزات جهت کنترل و اندازه گیری دمای سیال در صنایع مختلفی مورد استفاده قرار می گیرند.

فروش انواع ترانسمیتر دما (ترانسمیتر دما اندرس هاوزر , ترانسمیتر دما هدمونت و…) در فروشگاه ابزار دقیق تجهیز صنعت با قیمت مناسب، بهترین کیفیت و ارسال سریع به سراسر کشور صورت می گیرد.

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق شامل انواع سنسور های دمای ترموکوپل، RTD و انواع ترانسمیتر های دما از برند ABB، هد مونت، فیلد مونت و ریل مونت میباشد. جهت کسب اطلاعات بیشتر خرید، مشاوره رایگان و استعلام قیمت انواع ترانسمیترهای دمای ABB با کارشناسان فنی و فروش ما در ارتباط باشید.
