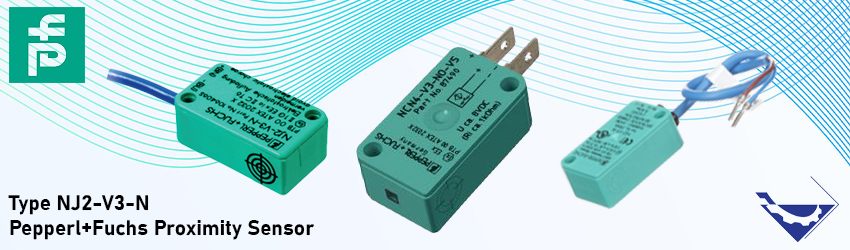

سنسور القایی نامور پپرل اند فوکس NJ2-V3-N
یکی از مدل های بسیار پرمصرف و کاربردی سنسور های پراکسیمیتی القایی، سنسور القایی نامور شرکت پپرل اند فاکس میباشد که به دلیل کیفیت بسیار بالا و همچنین قیمت بسیار مناسب در صنایع بسیار محبوب میباشد. سنسور القایی نامور پپرل اند فوکس مدل NJ2-V3-N دارای مشخصات و ویژگی های بسیاری می باشد که در ادامه به معرفی برخی از آنها می پردازیم.
اما پیش از به معرفی کلیت سنسور های مجاورتی القایی و عملکرد آنها اشاره می کنیم:
سنسور های مجاورتی یا پراکسیمیتی
سنسورهای مجاورتی (Proximity Sensor) نوعی از سنسور ها میباشند که امکان تشخیص اجسام و اشیاء را بدون هیچ گونه تماسی دارند. این سنسور های مجاورتی فقط از طریق نزدیک شدن جسم مورد نظر به سنسور فعال میشوند. و این امکان را فراهم می کنند که بدون نیاز به لمس کردن جسم مورد نظر حضور اشیاء را در مجاورت سنسور مشخص بشود.
به عبارتی دیگر سنسورهای القایی، سنسورهایی بدون تماس یا مجاورتی میباشند که تنها در مقابل فلزات عکس العمل نشان می دهد. و می تواند بخش فلزی را شناسایی کند و اطلاعات را به المان های الکتریکی و الکترونیکی مانند رله ها، سلونوئید ولو ها، و کنترلرهای الکتریکی مانند PLC ارسال کند.
انواع سنسور های مجاورتی مختلفی وجود دارند که براساس انواع تکنولوژی های زیر برای تشخیص حضور یا عدم حضور یک اشیاء استفاده می شوند.
عملکرد سنسور مجاورتی القایی
روش عملکردی سنسور القائی به این صورت میباشد که بوبین سنسور یک میدان الکترو مغناطیسی AC تولید میکند. زمانی که فلز در فاصله دید سنسور قرار میگیرد در سطح خارجی آن جریان های گردابی یا Eddy Current تولید میشود که خود این جریان ها گردابی تولید یک میدان الکترومغناطیسی میکنند.
جهت این میدان مغناطیسی مخالف با جهت آن میدانی میباشد که خود سنسور ایجاد میکند. بنابر این دامنه میدان کاهش پیدا میکند و سنسور این تغییر دامنه را تشخیص داده و متوجه میشود که یک جسم فلزی روبروی آن قرار دارد.
سنسور مجاورتی القایی اغلب برای اهداف فلزی (معمولا فولاد نرم با ضخامت بیشتر از یک میلی متر) مثل آهن، آلومینیوم، مس، استیل های ضد زنگ و یا آلیاژهای مختلف مثل برنج مورد استفاده قرار میگیرد. که در این میان آهن هدف رایج تری نسبت به سایر موارد است.
مشخصات سنسور القایی نامور پپرل اند فوکس NJ2-V3-N
- این سنسور به حالت معمولآ بسته یا نرمالی کلوز (NC) میباشد.
- این سنسور flush mount میباشد یعنی قسمت حسگر سنسور دقیقآ روی سطح آن میباشد و اجسام فلزی اطراف مشکلی برای عملکرد آن ایجاد نخواهند کرد.
- برد قابل اندازه گیری مطمئن برای سنسور القایی نامور پپرل لند فوکس مدل nj2-v3-n تا 2 میلیمتر میباشد. و فاصله اجرایی مطمئن 1.62 میلیمتر میباشد
- خروجی آن نامور NAMUR بصورت 2 سیم میباشد و ولتاژ تغذیه 8.2 ولت DC میباشد.
مزایای سنسور پراکسیمیتی القایی
یکی از مزیت های سنسور دوسیمه نامور ارزانی و طراحی ساده است. که باعث می شود علاوه بر مکان پر خطر در مدارات ساده و شمارنده و کنترل دور نیز مورد استفاده قرار بگیرند.
یکی دیگر از ویژگی های خاص این نوع از سنسور امپدانس پایین است که باعث می شود از محیط اطراف تاثیر پذیری کمی داشته باشد. و به همین دلیل میزان خرید و فروش سنسور نامور را افزایش می دهد. همچنین ویژگی خاص سنسور دوسیمه نامور جریان مستقیم آن است که باعث می شود تعداد زیادی از کابل بدون محدودیت در کنار یکدیگر قرار داده شوند.
خروجی های سنسور های القائی میتوانند هم به صورت سیگنال های دیجیتالی و هم آنالوگ باشند. به عبارتی هرچقدر فلز بیشتر و بیشتر به سنسور نزدیک بشود، افت دامنه اسیلاتور بیشتر میشود. و بدین صورت سنسور های القایی میتوانند خروجی های آنالوگ نیز داشته باشند.
