شرکت ایتالیایی Marzocchi Pompe از سال ۱۹۶۱ در شهر کازالکیو دی رنو، در نزدیکی بولونیا، پمپ های دنده ای هیدرولیک تولید می کند. این شرکت امروز یکی از بزرگ ترین تولیدکنندگان پمپ و موتور هیدرولیک دنده ای خارجی در جهان به شمار می رود. پمپ های دنده خارجی Marzocchi در دو حوزه کلی کاربرد دارند: سیستم های هیدرولیک صنعتی ثابت و تجهیزات موبایل، و دامنه جابجایی آن ها از ۱.۴ تا ۲۰۰ سانتی متر مکعب در هر دور پوشش می دهد.
پمپ دنده خارجی چیست و چگونه کار می کند؟
پمپ دنده خارجی یک پمپ جابجایی مثبت دوار است که انرژی مکانیکی را به انرژی هیدرولیک تبدیل می کند. اساس کار آن ساده است. یک جفت چرخ دنده که از بیرون با هم درگیرند، در هر دور چرخش حجم مشخصی از سیال را از سمت ورودی به سمت خروجی منتقل می کنند. پمپ فشار تولید نمی کند، بلکه جریان ایجاد می کند؛ فشار از مقاومت مدار در برابر این جریان شکل می گیرد.
اجزای اصلی
ساختار این پمپ ها از اجزای زیر تشکیل شده است:
- چرخ دنده محرک و متحرک: از فولاد مخصوص ساخته می شوند و فرایند تولید شامل سخت کاری سطحی، کوئنچ، سنگ زنی و سوپرفینیشینگ است تا دقت سطح تماس به حداکثر برسد. پروفیل دقیق دندانه و هندسه صحیح چرخ دنده ها نقش مستقیمی در کاهش نبض فشار و صدای عملکرد دارند.
- بوش های آلومینیومی: از آلیاژ آلومینیوم ضد اصطکاک با مقاومت بالا ساخته می شوند. در بیشتر گروه ها، بوش ها علاوه بر جنس آلیاژ، به بیرینگ های DU با پوشش ضد اصطکاک نیز مجهزند.
- بدنه: از طریق فرایند اکستروژن شکل می گیرد و فلنج و درپوش از آلیاژ آلومینیوم مقاوم با روش دایکست یا ریخته گری ثقلی ساخته می شوند.
- آب بندی شفت: رینگ آب بند دولبه ای روی شفت چرخ دنده محرک نصب می شود؛ لبه داخلی آب بند است و لبه خارجی نقش گردگیر دارد.
سیستم جبران سازی فشار
یکی از ویژگی های کلیدی طراحی این پمپ ها، نواحی جبران سازی روی بوش هاست. این نواحی توسط واشرهای پیش فرم شده با رینگ ضد اکستروژن جداسازی می شوند و به بوش ها اجازه می دهند متناسب با فشار کاری، به صورت محوری و شعاعی حرکت کنند. نتیجه این است که نشتی داخلی به شدت کاهش پیدا می کند و راندمان حجمی در محدوده فشار بالا حفظ می شود.
مشخصات فنی عمومی پمپ دنده خارجی Marzocchi
این مشخصات برای کل خانواده پمپ های دنده خارجی Marzocchi صدق می کند و نقطه شروع خوبی برای انتخاب مدل مناسب است.
| مشخصه | مقدار |
| دمای کاری استاندارد | از ۱۰- تا ۸۰+ درجه سانتی گراد |
| فشار ورودی (مکش) | ۰.۷ تا ۳ بار مطلق |
| ویسکوزیته توصیه شده سیال | ۱۰ تا ۱۰۰ سانتی استوک |
| ویسکوزیته مجاز (با تأیید) | ۶ تا ۵۰۰ سانتی استوک |
| ویسکوزیته در لحظه راه اندازی | حداکثر ۲۰۰۰ سانتی استوک |
تعریف سطوح فشار:
در جداول محصول، سه سطح فشار تعریف شده است:
- P1 – فشار حداکثر پیوسته: فشاری که پمپ می تواند به صورت مستمر در آن کار کند.
- P2 – فشار حداکثر متناوب: قابل تحمل تا ۲۰ ثانیه در هر سیکل.
- P3 – فشار حداکثر پیک: قابل تحمل تا ۲ ثانیه برای ضربه های فشاری کوتاه.
کاربردهای پمپ دنده خارجی Marzocchi
پمپ های دنده خارجی Marzocchi برای شرایطی مناسبند که نیاز به جریان ثابت، فشار بالا و قابلیت اطمینان در بازه زمانی طولانی وجود دارد. نسبت توان به وزن و حجم بالا، آنها را برای پروژه هایی با محدودیت فضا نیز گزینه مناسبی می کند.
حوزه های اصلی کاربرد:
- ماشینآلات ساختمانی و عمرانی: بیل مکانیکی، لودر، جرثقیل موبایل، دستگاه های حفاری و تجهیزات راه سازی
- کشاورزی: تراکتورها و ماشینآلات کشاورزی وابسته به سیستم هیدرولیک
- لیفتراک و تجهیزات انبارداری: سیستم های بالابر و تیلت هیدرولیک
- ماشینآلات صنعتی ثابت: پرس های هیدرولیک، ماشین های تزریق پلاستیک، دستگاه های CNC و تجهیزات فرمینگ
- صنایع نفت، گاز و دریایی: مدارهایی با نیاز به فشار بالا و دبی پایدار
مزایا پمپ دنده خارجی Marzocchi
ساختار نسبتاً ساده پمپ دنده خارجی در مقایسه با انواع پیستونی یا پره ای، هزینه خرید و نگهداری پایین تری به همراه دارد. در کنار این مزیت، دقت ساخت Marzocchi عملکرد قابل اطمینانی حتی در شرایط سخت کاری تضمین می کند.
- راندمان حجمی بالا به دلیل سیستم جبران سازی محوری فشار در بوش ها
- صدای کم در نتیجه طراحی دقیق پروفیل دندانه و هندسه چرخ دنده
- ابعاد فشرده و وزن پایین نسبت به توان قابل انتقال
- تنوع گسترده در پیکربندی: امکان انتخاب فلنج، شفت، پورت و جهت چرخش
- نسخه های دما بالا و دما پایین برای شرایط خارج از محدوده استاندارد
- نسخه برگشت پذیر (Reversible) برای مدارهایی با نیاز به چرخش در هر دو جهت

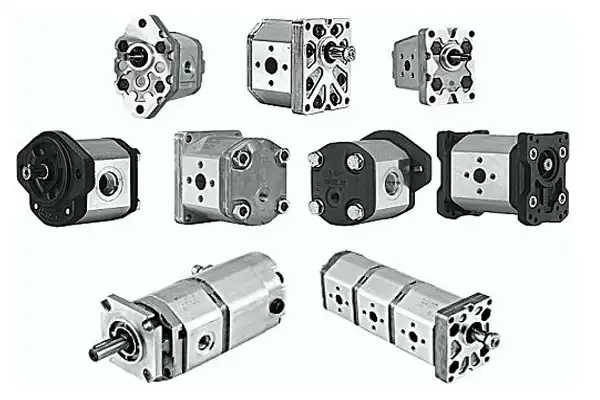

انواع پمپ دنده خارجی Marzocchi
پمپ های دنده خارجی Marzocchi در سه گروه اصلی تولید می شوند که هر کدام بازه جابجایی و فشار مشخصی را پوشش می دهند. در داخل هر گروه، سایزهای مختلف از طریق تغییر عرض دندانه چرخ دنده به دست می آیند؛ بنابراین ابعاد کلی پمپ تغییر نمی کند و تنها طول آن تفاوت دارد. این ساختار انتخاب مدل مناسب برای هر دبی موردنظر را ساده تر می کند.
پمپ دنده خارجی Marzocchi گروه ۱ (ALP1)
گروه ۱ کوچک ترین پمپ از خانواده Marzocchi است و برای سیستم هایی طراحی شده که به دبی های پایین با فشار بالا نیاز دارند. این گروه بالاترین سرعت دورانی مجاز را در میان همه گروه ها دارد که آن را برای درایوهای با دور بالا مناسب می کند.
| مشخصه | مقدار |
| دامنه جابجایی | ۱.۴ تا ۱۳.۸ سانتی متر مکعب در هر دور |
| حداکثر فشار پیوسته (P1) | تا ۲۵۰ بار |
| حداکثر فشار متناوب (P2) | تا ۲۷۰ بار |
| حداکثر فشار پیک (P3) | تا ۲۹۰ بار |
| حداکثر سرعت دورانی | تا ۶۰۰۰ دور در دقیقه |
| حداقل سرعت دورانی | ۶۰۰ تا ۸۰۰ دور در دقیقه (بسته به سایز) |
| دبی تقریبی در ۱۵۰۰ rpm | ۲ تا ۱۹.۷ لیتر در دقیقه |

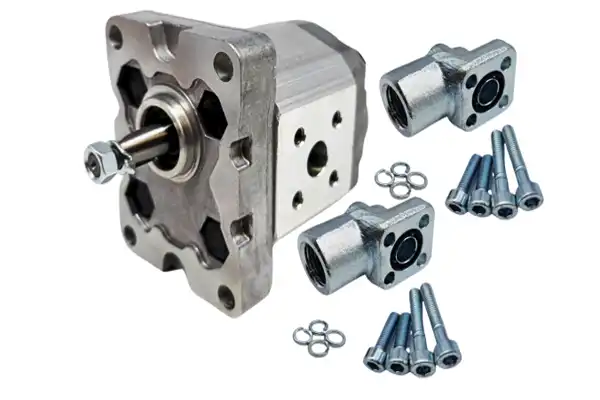

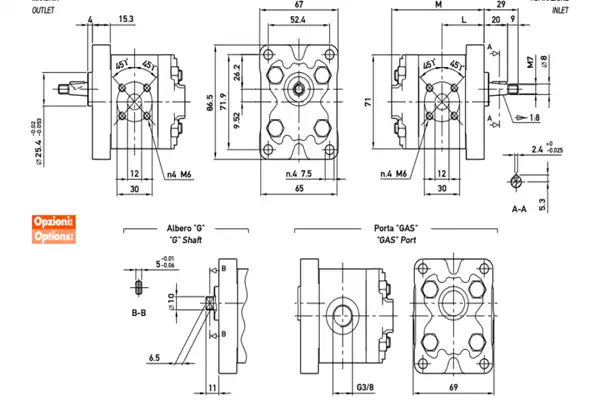

گزینه های پیکربندی شامل فلنج اروپایی استاندارد، فلنج SAE A-A دو پیچه، شفت های مخروطی (۱:۸)، استوانه ای و اسپلاین، و انواع پورت فلنجی، رزوه G و رزوه UNF می شود. نسخه برگشت پذیر (R) برای تمامی سایزها در دسترس است.
پمپ دنده خارجی Marzocchi گروه ۲ (ALP2)
گروه ۲ پرکاربردترین و متنوع ترین گروه در خانواده Marzocchi است. این گروه بیشترین تعداد پیکربندی را دارد و طیف گسترده ای از سیستم های هیدرولیک صنعتی و موبایل را پوشش می دهد. علاوه بر این، گروه ۲ تنها گروهی است که امکان نصب شیر فشارشکن یکپارچه (گزینه VM) روی درپوش پمپ را دارد.
| مشخصه | مقدار |
| دامنه جابجایی | ۴.۵ تا ۳۵.۲ سانتی متر مکعب در هر دور |
| حداکثر فشار پیوسته (P1) | تا ۲۵۰ بار |
| حداکثر فشار متناوب (P2) | تا ۲۷۰ بار |
| حداکثر فشار پیک (P3) | تا ۲۹۰ بار |
| حداکثر سرعت دورانی | تا ۴۰۰۰ دور در دقیقه |
| حداقل سرعت دورانی | ۵۰۰ تا ۸۰۰ دور در دقیقه (بسته به سایز) |
| دبی تقریبی در ۱۵۰۰ rpm | ۶.۴ تا ۵۰.۲ لیتر در دقیقه |
این گروه طیف وسیع تری از فلنج ها را پشتیبانی می کند. فلنج اروپایی، فلنج SAE A دو پیچه و فلنج های آلمانی BK1، BK2، BK4 و BK7. انواع شفت شامل مخروطی ۱:۸ و ۱:۵، استوانه ای، DIN و اسپلاین SAE می شود. نسخه برگشت پذیر برای تمام سایزها به جز سایز ۶ موجود است.
پمپ دنده خارجی Marzocchi گروه ۳ (ALP3)
گروه ۳ برای سیستم هایی طراحی شده که به دبی بالا نیاز دارند. این گروه اغلب در تجهیزات ساختمانی سنگین، پرس های صنعتی بزرگ و ماشینآلاتی با مصرف بالای سیال مورد استفاده قرار می گیرد. با وجود دبی بالاتر، این گروه همچنان فشارهای کاری قابل توجهی ارائه می دهد.
| مشخصه | مقدار |
| دامنه جابجایی | ۲۰ تا ۸۷ سانتی متر مکعب در هر دور |
| حداکثر فشار پیوسته (P1) | تا ۲۳۰ بار |
| حداکثر فشار متناوب (P2) | تا ۲۵۰ بار |
| حداکثر فشار پیک (P3) | تا ۲۷۰ بار |
| حداکثر سرعت دورانی | تا ۳۵۰۰ دور در دقیقه |
| حداقل سرعت دورانی | ۴۰۰ تا ۵۰۰ دور در دقیقه (بسته به سایز) |
| دبی تقریبی در ۱۵۰۰ rpm | ۲۹ تا ۱۲۴ لیتر در دقیقه |
گزینه های فلنج شامل فلنج اروپایی و فلنج SAE B دو پیچه است. شفت های مخروطی ۱:۸، استوانه ای و اسپلاین SAE موجودند. پورت ها در انواع فلنجی، رزوه G، رزوه BSP و رزوه UNF/UNC قابل سفارش است. نسخه برگشت پذیر برای تمامی سایزهای این گروه در دسترس می باشد.
گزینه های مشترک در همه گروه ها
علاوه بر تفاوت های گروهی، تعدادی از گزینه ها در هر سه گروه قابل سفارش است. این گزینه ها هنگام ثبت سفارش در کد محصول مشخص می شوند.
- نسخه V: کاربرد با سیال تا ۱۲۰ درجه سانتی گراد
- نسخه VV: فشار حداکثر ۲۰ بار در دمای تا ۱۵۰ درجه سانتی گراد
- نسخه ST: بازه دمایی از ۴۰- تا ۱۲۰+ درجه سانتی گراد
- نسخه H: بازه دمایی از ۴۰- تا ۸۰+ درجه سانتی گراد
- گزینه TR: برای سیستم هایی با فشار ورودی تا ۶ بار مطلق (مکش تحت فشار)
- گزینه T: امکان اعمال بار شعاعی و محوری به شفت، برای درایو از طریق چرخ دنده، پولی یا زنجیر
نکات نصب و راه اندازی پمپ دنده خارجی Marzocchi
نصب صحیح تأثیر مستقیمی بر عمر مفید و عملکرد پمپ دارد. بیشتر خرابی های زودهنگام نه از نقص محصول، بلکه از اشتباهات نصب یا سیال نامناسب ناشی می شوند.
پیش از راه اندازی اولیه
- پمپ را با سیال پر کنید و قبل از استارت اول آن را با دست بچرخانید.
- شیر فشارشکن را روی حداقل مقدار تنظیم کنید و تنها پس از پایداری سیستم آن را به تدریج افزایش دهید.
- در پمپ های تک جهته، جهت چرخش موتور را پیش از اتصال تأیید کنید.
- از راه اندازی زیر بار در دمای پایین یا پس از توقف طولانی مدت پرهیز کنید.
الزامات نصب
- اتصال پمپ به موتور حتماً از طریق کوپلینگ انعطاف پذیر انجام شود تا هیچ نیروی شعاعی یا محوری به شفت وارد نشود؛ در غیر این صورت سایش قطعات داخلی و افت عملکرد اجتناب ناپذیر خواهد بود.
- سرلوله های مکش و برگشت باید همیشه زیر سطح سیال و تا حد ممکن دور از یکدیگر باشند.
- تغییرات ناگهانی جهت، شعاع خم کوچک و تغییر مقطع تند در لوله کشی باید اجتناب شود.
- سرعت سیال در لوله مکش: ۰.۵ تا ۱.۶ متر بر ثانیه | در لوله فشار: ۲ تا ۶ متر بر ثانیه | در لوله برگشت: ۱.۶ تا ۳ متر بر ثانیه
سیال هیدرولیک
روغن هیدرولیک پایه معدنی با خواص ضد سایش، ضد کف، ضد اکسیداسیون و ضد خوردگی توصیه می شود. سیال باید با استانداردهای DIN 51525 و VDMA 24317 سازگار بوده و مرحله ۱۱ آزمون FZG را پاس کرده باشد.
نگهداری و فیلتراسیون
نگهداری پمپ دنده خارجی نسبت به انواع پیچیده تر راحت تر است، اما کنترل کیفیت سیال یک اصل غیرقابل انعطاف است. اغلب خرابی های زودهنگام ریشه در آلودگی سیال دارند، نه در نقص خود پمپ.
سطح آلودگی سیال باید بر اساس فشار کاری کنترل شود:
| فشار کاری | کلاس NAS 1638 | کلاس ISO 4406 | فیلتر توصیه شده |
| زیر ۱۴۰ بار | ۱۰ | ۱۹/۱۶ | ۲۵–۴۰ میکرون |
| ۱۴۰ تا ۲۱۰ بار | ۹ | ۱۸/۱۵ | ۱۲–۱۵ میکرون |
| بالای ۲۱۰ بار | ۸ | ۱۷/۱۴ | ۶–۱۲ میکرون |
سیال اولیه برای پر کردن مدار نباید از کلاس ISO 18/15 بالاتر باشد. حتی روغن های نو ممکن است این سطح را نقض کنند، بنابراین پیش فیلتر کردن سیال هنگام پر کردن مخزن ضروری است. ظرفیت مخزن هیدرولیک باید متناسب با دبی پمپ در یک دقیقه کار انتخاب شود.
