کنترل ولو خطی سه طرفه Masoneilan سری 80000

توضیحات

کنترل ولو خطی سه راهی ماسونیلان سری 80000 جزو شیرهای کنترلی سه راهه هستند که برای ترکیب کردن جریان (Mixing) و یا انحراف جریان (Diverting) در صنایع مختلف استفاده می‌شوند. این ولوها از نوع شیرهای کنترلی گلاب بوده و برای کنترل دقیق جریان سیال در سیستم‌های صنعتی طراحی شده‌اند.



شیرهای صنعتی بر اساس عملکرد، به دو دسته قطع و وصل (On-Off) و کنترلی (Control valve) تقسیم می‌شوند. شیرهای قطع و وصل فقط در حالت بسته یا باز قرار می‌گیرند و برای قطع و وصل جریان سیال استفاده می‌شوند. اما در شیرهای کنترلی، میزان جریان عبوری از طریق شیر باز شده، متناسب با میزان باز بودن شیر کنترل تنظیم می‌شود.

انواع شیرهای کنترلی شامل گلاب ولوها (Globe Valve)، شیرهای توپی (Ball Valves) و شیرهای پروانه‌ای (Butterfly Valves) می‌شوند. هر یک از این انواع شیرها مزایا و محدودیت‌های خود را دارند و بسته به نیاز و شرایط کاربرد، انتخاب می‌شوند.

گلاب ولوها (Globe Valve) به دلیل طراحی خاص خود، در ابعاد گسترده‌ای برای اهداف کنترلی استفاده می‌شوند. این شیرها دارای ساختاری است که به ولوی کنترل امکان تنظیم دقیق جریان را می‌دهد. به علاوه، گلاب ولوها مقاومتی بالا در برابر فشار و دما دارند.

شیرهای توپی (Ball Valves) و شیرهای پروانه‌ای (Butterfly Valves) به دلیل ساختار ساده و قابلیت عملکرد سریع، در بسیاری از صنایع مورد استفاده قرار می‌گیرند.

شیرهای توپی (Ball Valves) شیرها با یک توپ دو طرفه که در داخل آن یک سوراخ برشی وجود دارد و شیرهای پروانه‌ای (Butterfly Valves) با یک پروانه‌ی مسطح که در داخل لوله قرار می‌گیردکنترل جریان را انجام می‌دهند.



عملکرد کنترل ولو خطی سه طرفه Masoneilan سری 80000



همانگونه که گفتیم کنترل ولو خطی سه راهی ماسونیلان سری 80000 جزو شیرهای کنترلی سه راهه هستند که برای ترکیب کردن جریان (Mixing) و یا انحراف جریان (Diverting) در صنایع مختلف استفاده می‌شوند. عملکرد این ولو ها به این صورت است:

• ترکیب جریان (Mixing): با تغییر موقعیت شاخه‌های ورودی/خروجی، این ولوها قادر به ترکیب دقیق جریان سیال‌های مختلف هستند. با تنظیم میزان باز بودن شاخه‌ها، میزان جریان هر سیال قابل تنظیم است و می‌توان جریان ترکیبی مطلوب را تولید کرد.
• انحراف جریان (Diverting): با تغییر موقعیت شاخه‌های ورودی/خروجی، این ولوها قادر به انحراف دقیق جریان سیال هستند. با تنظیم میزان باز بودن شاخه‌ها، جریان سیال می‌تواند به سمت شاخه مورد نظر انحراف یابد.

کنترل ولو خطی سه راهی ماسونیلان سری 80000 دارای ویژگی‌هایی مانند دقت بالا، عمر طولانی، ساختار قوی و مقاومت در برابر شرایط سخت محیطی است. این ویژگی‌ها باعث می‌شود که این ولوها در بسیاری از صنایع مختلف مانند صنایع نفت و گاز، صنایع شیمیایی و صنایع برق قابل استفاده باشند.



اصول کار کنترل ولو Masoneilan :

کنترل ولو Masoneilan بر اساس اصول کار شیرهای کنترلی عمل می‌کند. این ولو با استفاده از یک مکانیزم محرکه (actuator) که توانایی تغییر عنصر کنترل کننده سیال را دارد، میزان جریان سیال را در یک سیستم کنترل فرایندی تنظیم می‌کند.

مکانیزم محرکه می‌تواند به صورت هیدرولیک، پنوماتیک یا الکتریکی باشد. و از طریق سیگنالی که از سیستم کنترل دریافت می‌شود، تغییرات لازم را در ولو ایجاد می‌کند. این تغییرات می‌تواند شامل باز و بسته کردن شیر با دقت مورد نیاز، تغییر میزان باز بودن شیر به صورت پیوسته، یا تغییر جهت جریان سیال باشد.



روش نصب:

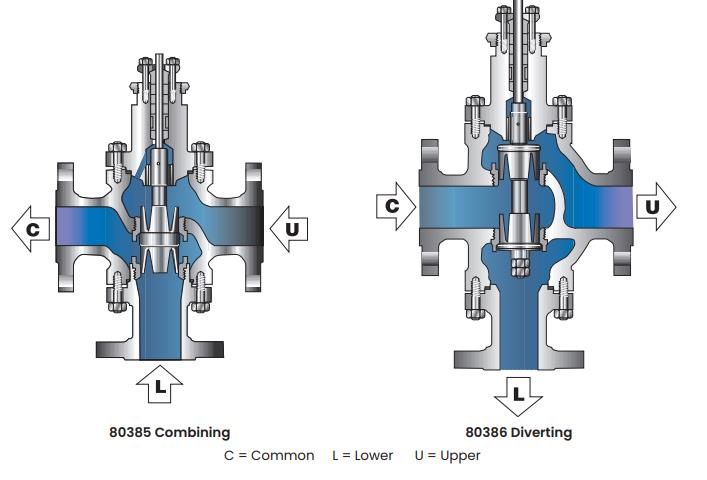

شیرهای کنترل سه راهه معمولاً برای سرویس‌های ترکیبی و یا تغییر جهت استفاده می‌شوند. در سرویس ترکیبی، شیر سه راهه دارای دو دریچه ورودی و یک دریچه خروجی است و برای ترکیب دو مایع با نسبت متغیر استفاده می‌شود.

در سرویس تغییر، شیر سه راهه برای تقسیم یک جریان ورودی به دو خروجی استفاده می‌شود، یا جریان ورودی به یکی از دو دریچه خروجی به صورت کامل تغییر مسیر می‌دهد. برای نصب شیر سه راهه، باید آن را با جریانی که به هر دو دریچه باز می‌شود نصب کنید.

این به معنی این است که جریان ورودی باید به هر دو دریچه باز شود تا جریان متوازن و پایداری را فراهم کند. دریچه‌های شیر سه راهه با علامت‌های “C” برای مشترک، “L” برای پایین و “U” برای بالا مشخص شده‌اند. این علامت‌ها بر روی اتصالات مربوط  واقع میشوند تا نصب صحیح را سهولت بخشند.







مشخصات فنی کنترل ولو خطی سه راهی ماسونیلان (Masoneilan) سری 80000:

کنترل ولو سه‌راهه سری 80000 ماسونیلان (Masoneilan) در اندازه‌های 1 اینچ تا 10 اینچ (25 تا 250 میلیمتر) موجود است. که آن را می‌توان با استانداردهای ANSI 150 تا 600 و UNI-DIN 10 تا 100 به صورت فلنج داشت.

همچنین، با استفاده از استاندارد NPT، در اندازه‌های 3/4 اینچ تا 2 اینچ (20 تا 50 میلیمتر) می‌توان آن را به صورت تریدی نصب کرد. همچنین، به بنا به درخواست می‌توان آن را به صورت جوشکاری با استانداردهای BW یا SW و ANSI 900 تا 2500 سفارش داد.

متریال بدنه این ولو می‌تواند از مواد مختلفی مانند فولاد کربنی، استنلس استیل و کروم-مولیبدن ساخته شود که این امر امکان سفارشی سازی بر اساس نیازها و شرایط خاص را فراهم می‌کند. این ولو با استفاده از اکتواتورهای مختلف قابل کنترل است. گزینه‌های موجود شامل اکچویتور مدل 87/88 با دیافراگم multi-spring ، اکچویتور مدل 37/38 با دیافراگم spring و اکچویتور سیلندر می‌باشد.

تریم (Trim) این ولو شامل پلاگ v-پورت (v-port plug) است که برای کنترل جریان سیالات استفاده می‌شود. خصوصیت ذاتی این ولو خطی است که به این معنی است که جریان سیالات با تغییرات خطی در ورودی ولو تغییر می‌کند.



کاربردهای کنترل ولو خطی سه راهی ماسونیلان (Masoneilan):



• ساختمان راکتور: در نیروگاه‌های هسته‌ای، راکتورها برای تولید انرژی هسته‌ای استفاده می‌شوند. ساختمان راکتور شامل تجهیزات مربوط به کنترل و نظارت بر فرآیند تولید برق هسته‌ای است.
• ساختمان توربین: توربین‌ها در نیروگاه‌ها به منظور تبدیل انرژی مکانیکی به انرژی الکتریکی استفاده می‌شوند. ساختمان توربین شامل تجهیزات مربوط به توربین و سیستم‌های جانبی آن است.
• Reactor Facility Grounds و BOP : این تجهیزات شامل ترانس‌ها، سوئیچ‌ها، خطوط انتقال برق و سایر تجهیزات مربوط به انتقال و توزیع برق از نیروگاه به شبکه برق عمومی است.
• ژنراتور بخار بازیافت گرما: در برخی نیروگاه‌ها، گرمای تولید شده در فرآیند تولید برق به منظور تولید بخار مورد استفاده قرار می‌گیرد. این بخار سپس به ژنراتورها می‌رسد و تبدیل به برق می‌شود.



مزایای کنترل ولو خطی سه راهی ماسونیلان (Masoneilan):



هدایت یا حرکت قابل اطمینان (Heavy Guiding) در محصولات سری 80000 ماسونیلان Masoneilan به معنای استفاده از حرکت بالا (top guiding) در پلاگ شیر است. این حرکت یا هدایت با همراهی واشر نشینمنگاه، یک طراحی پایدار را برای عملکرد ولو فراهم می‌کند.

این سری ولوها دارای ظرفیت بالا هستند و با رنج های بزرگ جریان، توانایی بازیابی فشار کم را فراهم می‌کنند. همچنین، در طراحی آنها به فاکتورهای اساسی جریان در هر دو پیکربندی ترکیبی و انحرافی توجه می شود.

طراحی سری 80000 به گونه ای است که که با نشیمنگاه دوبرابر توانایی باز کردن شیر در هر دو پورت را دارد. به کمک این ویژگی پایداری داخلی سیستم تضمین می شود که در نتیجه آن سیستم عملکرد خیلی خوبی در کنترل سیالات گازی خواهد داشت.

همچنین، محصولات سری 80000 ماسونیلان دارای محدوده عملیاتی گسترده‌ای هستند و با استفاده از طرح‌های مختلف در اندازه‌های متنوع، در محدوده دمایی گسترده‌ای قابل استفاده هستند.

در طراحی این محصولات، به کاهش آلایندگی نیز اشاره دارد که از طریق طراحی بسته‌بندی LE (Low Emission) پشتیبانی می‌شود. این طراحی بسته‌بندی با رعایت قوانین حفاظت محیط زیستی انجام می‌شود و به کاهش آلایندگی کمک می‌کند.

همچنین، محصولات سری 80000 ماسونیلان مطابق استاندارد NACE طراحی شده‌اند و دارای استاندارد MR0103 هستند. در صورت نیاز به استانداردهای MR0175 یا 2003Rev و یا ISO15156 نیز مدل‌های متناسب در این سری موجود است.
