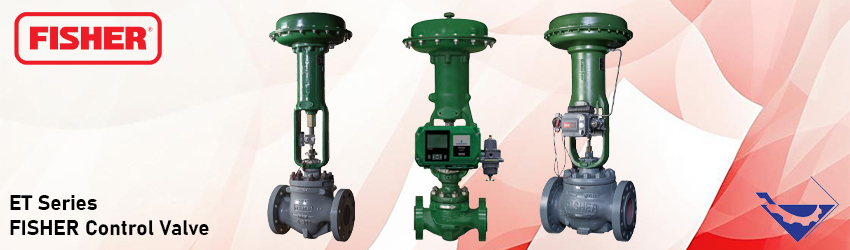

کنترل ولو فیشر مدل ET
کنترل ولو فیشر مدل ET یکی از انواع شیرآلات صنعتی میباشد که در دسته بندی شیرآلات کنترلی از نوع گلوب یا کروی قرار میگیرد. کنترل ولو فیشر مدل ET با اکچویتور یا عملگر پنوماتیکی-دیافراگمی یک شیر کنترلی بسیار دقیق و کاربردی از تولیدات شرکت بسیار بزرگ و معروف فیشر آمریکا میباشد.
شیرآلات صنعتی در صنایع فرآیندی از مهمترین تجهیزاتی محسوب میشوند که لزوم حضور آنها در فرآیند های صنعتی و خطوط پایپینگی بر هیچ کسی پنهان نیست. چراکه وظایف مهم و محتلفی از جمله تنظیم و کنترل یا قطع و وصل جریان یا دبی سیالات، دما، فشار و حتی سطح را در سیستم های پایپینگ انجام داده و ازین جهت بسیار حائز اهمیت میباشند.
همانطور که میدانید شیرآلات صنعتی دارای دسته بندی و انواع گوناگونی میباشند. که یکی از انواع آنها شیرآلات قطع و وصل مانند شیر دروازه ای(Plug Valve)، شیر توپی(Ball Valve) ، شیرآلات کنترلی مانند شیر کروی(Globe Valve) شیر سوزنی(Needle Valve) و انواع شیرآلات یکطرفه(Check Valve) ها که برای یکطرفه کردن جریان و جلوگیری از بازگشت سیال به مسیر خط لوله مورد استفاده قرار میگیرند میباشند.
اما در این مقاله همانطور که از نام آن پیداست. به معرفی و تشریح کنترل ولو فیشر مدل ET که یکی از انواع بسیار پرکاربرد و رایج کنترل ولو در صنایع فرآیندی میباشد خواهیم پرداخت.
کنترل ولو فیشر مدل ET:
کنترل ولو فیشر مدل ET یکی از انواع شیرآلات صنعتی میباشد که در دسته بندی شیرآلات کنترلی از نوع گلوب یا کروی قرار میگیرد. کنترل ولو فیشر مدل ET با اکچویتور یا عملگر پنوماتیکی-دیافراگمی یک شیر کنترلی بسیار دقیق و کاربردی از تولیدات شرکت بسیار بزرگ و معروف فیشر آمریکا میباشد.
کنترل ولو پنوماتیکی فیشر مدل ET بوسیله نیروی فشار هوا که به دیافراگم اکچویتور یا عملگر وارد میشود. استم یا میله ای که به تریم ولو کوپل شده است را به حرکت درآورذه. و باعث قطع و وصل شدم یا کنترل مسیر جریان سیال میگردد. در ادامه به معرفی مشخصات و ویژگی های بارز این مدل از شیر کنترلی خواهیم پرداخت:
- 1- کنترل ولو فیشر مدل ET از جمله شیرآلات بسیار پرکاربردی میباشد. که هم برای کنترل(تنظیم) و هم برای قطع و وصل جریان در سیالات مایع و گاز قابل استفاده میباشد.
- 2- این مدل شیر کنترلی دارای سیت و پلاگ از نوع فلز به تفلون یا Metal-to-PTFE میباشد. زیرا این نوع طراحی از سیت و پلاگ یا تریم برای نشتی هرچه کمتر در شیر کنترلی بسیار مناسب میباشد .(Tight shutoff)اما در مدل های دما بالا به ناچار از سیت و پلاگ فلز به فلز یا Metal-to-Metal استفاده میگردد.
- 3- در شرایط خاص این مدل از شیر کنترلی قابلیت تولید شدن برای دماهای بالای 232 درجه و حتی 319 درجه از سیالات را با متریال های خاص دارا میباشد.
مشخصات فنی شیرکنترلی فیشر مدل ET:
شیرکنترلی فیشر ET در سایزهای مختلف 1 اینچ تا 8 اینچ با اتانداردهای PN و CLASS تولید و روانه بازار میگردد. همچنین این شیر با بدنه هایی از جنس کربن (Carbon Steel) ، استیل یا استنلس استیل (Stainless Steel)، یا متریال های آلیاژی برای کاربردهای خاص با استانداردهای خاص نیز تولید شده و در دسترس مشتریان قرار میگیرد.
کلاس نشتی این شیر در کلاس های 4 تا 6 میباشد که نضمین کننده کمترین نشتی برای سیالات و کمترین هدر رفت در سرویس میباشد.( Class IV, V, or VI)
تمامی مشخصه های Quick Opening، Equal Percentage و Linear با انواع کیج های مختلف برای شیر کنترلی فیشر ET قابل تنظیم میباشند. فقط کافی است نوع کیج(Cage) مناسب با شرایط فرآیندی را برای شیرکنترلی انتخاب و نصب کنید.
تمامی تریم ولو شامل استم ولو، سیت و پلاگ و … در این مدل از شیر قابلیت تولید با جنس های مختلف و ارائه گواهینامه ها و تائیدیه های مربوطه مانند استاندارد NACE برای سیالات خورنده را دارا میباشد.
در آخر باید گفت که کنترل ولو FISHER مدل ET یکی از محبوب ترین مدل های شیرکنترلی شرکت فیشر محسوب میشود. که در بسیاری از صنایع فرآیندی مانند صنایع نفت و گاز و پتروشیمی، صنایع شیمیایی و سایر صنایع مورد استفاده قرار میگیرد.
این شرکت امریکایی یکی از بزرگترین تولید کنندگان شیرآلات کنترلی کروی و شیر پروانه ای و تجهیزات مربوط به این شیرآلات مانند انواع پوزیشنر، رگولاتور و شیربرقی میباشد.
تجهیز صنعت یکی از تامین کنندگان و وارد کنندگان شیرهای کنترلی، انواع رگلاتور و پوزیشنر از برند های فیشر، سامسون، ماسونیلان میباشد.
