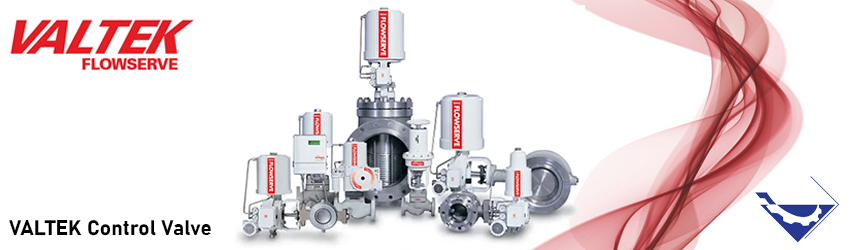

کنترل ولو والتک

توضیحات

کنترل ولو والتک یکی از محصولات برند معروف والتک (Valtek) است. این برند یکی از زیرمجموعه های شرکت فلوسرو (Flowserve) میباشد. این شرکت یک شرکت چند ملیتی است که در کشور ایالات متحده واقع است و در سال 1997 تاسیس گردید.

قبل از پرداختن به جزئیات این محصول بهتر است که توضیحاتی پیرامون کنترل ولو بدهیم که آشنایی بیشتری با این محصولات ایجاد گردد.

کنترل ولو یا شیر کنترلی چیست؟

در حالت کلی شیرالات پایپینگی به دو نوع شیرهای قطع و وصل (On/Off) و کنترلی تقسیم بندی میشوند. کنترل ولو یا شیر کنترلی شیرهایی هستند که برای تنظیم جریان در خط لوله و پایپینگ بکار میروند. عموما شیرهای بشقابی یا گلاب ولو ها برای کنترل و تنظیم جریان بکار میروند. از انواع دیگر کنترل ولوها نیز به شیرهای توپی و باترفلای ولو ها میتوان اشاره کرد.

ظرفیت عبور جریان و مشخصه عملکری این شیرها از موارد بسیار مهمی است که بر اساس کاربرد باید در نظر بگیرید. مثلا در کنترل ولو های خطی میزان عبور جریان دقیقا متناسب با میزان باز شدن شیر کنترلی است و در کنترل ولو های کوییک اوپنینگ میزان عبور جریان تناسب و تناظری با میزان باز شدن شیر ندارد.

از این منظر بحث سایزینگ کنترل ولو ها بسیار اهمیت پیدا میکند. سایز ولو بشکلی باید انتخاب و تنظیم گردد که اولا آنقدر کوچک نباشد که جریان در آن چوک گردد و ثانیا آنقدر بزرگ نباشد که مشخصه مطلوب در آن قابل دستیابی باشد.

طرز عملکرد کنترل ولو

یک کنترل ولو شامل اجزای اصلی استم، بونت، پکینگ، پلاگ، سیت و بدنه است. عملکرد اصلی باز و بستن شیر با قرار گیری پلاگ روی سیت و بالا آمدن آن انجام میشود. در برخی از موارد یک کیج برای جلوگیری از بروز اتفاقاتی مانند کاویتاسیون بکار میرود.

همچنین لازم است که خاطر نشان شود در کنترل ولو جریانی که از پورت ورودی وارد میشود از قسمت زیرین به پلاگ فشار می آورد و زمانیکه شیر باز میشود جریان از قسمت بالایی وارد پورت خروجی میشود. از این لحاظ این شیر ها جزء انواع Flow to Open قرار میگیرند.

کنترل ولو والتک

در این قسمت  برخی مشخصات Valtek Mark One را بررسی خواهیم کرد.





سایزهای متداول

کنترل ولو های والتک از سایزهای DN15 تا DN100 موجود هستند.



کلاس های فشاری

کلاس های فشاری در این ولو ها شامل PN16 تا PN400 میشود.



انواع اتصال

انواع اتصال در این ولوها شامل فلنج قابل جداسازی، فلنج یکپارچه استیل، پیچی NPT و جوشی میشوند.



انواع سیت

• متال سیت (دارای کلاس نشتی)
• سافت سیت (بدون نشتی)



متریال

• بدنه

Carbon steel

stainless steel

Monel

Nickel

chrome-moly

Titanium

Alloy 20

Bronze

Hastelloy B

Hastelloy C

• پکینگ

PTFE V-ring

PTFE/AFP

AFP/Inconel wire

glass-filled PTFE V-ring

• تریم

316 stainless steel

304 stainless steel

347 stainless steel

416 stainless steel

Hastelloy B

Hastelloy
