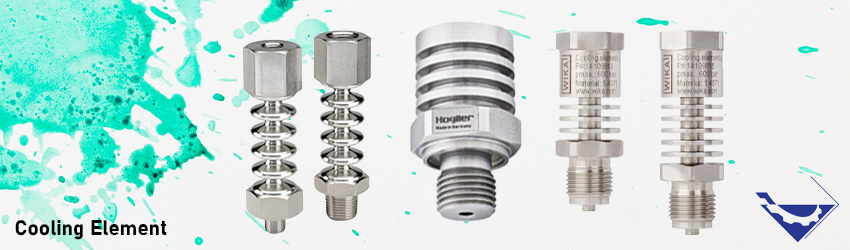

کولینگ المنت گیج فشار



کولینگ المنت ازجمله تجهیزات جانبی اندازه گیری فشار برای سنسور های فشار می‌باشد. که در کاربردهایی که دمای سیال از حد مجاز قابل تحمل توسط سنسور فشار بیشتر باشد مورد استفاده قرار می گیرد.

در واقع یک عنصر خنک کننده می باشد که وقتی دمای مجاز در تجهیز بالاتر از حد آن برود، موجب خنک کردن بدنه آن می‌شود. در پروسه های صنعتی تجهیزاتی مانند گیج فشار و ترانسمیتر فشار که در معرض دمای بالا قرار می‌گیرند دمای بالا موجب آسیب رساندن به آن‌ها می‌شود. که در این مواقع از کولینگ یا المنت خنک کننده استفاده می‌شود.





این تجهیزبر اساس دمای سیال، فشار سیال و ترکیبات شیمیایی سیال در انواع سایز و متریال مختلف عرضه میشود. همانگونه که اشاره شد کولینگ المنت فشار یا المنت خنک کننده از سری تجهیزات جانبی است که همراه با گیج فشار یا ترنسمیتر فشار در سیستم نصب می شود.

تجهیزات فشار در سیستم های بسیاری به کار می روند. در هنگام انتخاب این تجهیزات باید به مطابقت داشتن مشخصات فنی با ویژگی های فرآیند توجه کافی داشته باشد. برد.



مشخصات فنی کولینگ المنت

طول کولینگ المنت ها بر اساس نوع کاربری متفاوت است و می‌توان در فضاهایی که محدودیت نصب داریم از کولینگ های کوچکتر با ارتفاع کمتر استفاده کرد.

همچنین هرچقدر تعداد پره ها یا همان فین های آن بیشتر باشد موجب سریع خنک کردن سنسور فشار می‌شود.



• معمولا جنس بدنه کولینگ المنت ها از استنلس استیل 316 بوده و قابلیت تحمل دما تا 800 درجه سانتیگراد را دارند. ولی برای استفاده تا دمای 200 درجه سانتی گراد مناسب هستند.
• عنصر خنک کننده همچنین می تواند برای گرم کردن سیال های بسیار سرد استفاده شود، به شرطی که دمای محیط بالاتر از دمای سیال باشد. سایز اتصال پروسه آنها به صورت ( (EN 837½، ¼ و ⅜ بوده و با توجه به نوع استفاده متفاوت می باشد. رنج تحمل فشار کولینگ ها معمولا 400 و 600 بار است.



کاربرد کولینگ المنت

در بحث متعلقات Pressure Gauge می دانیم اگر دمای سیال بالاتر از 100 درجه باشد و اگر فاز سیال بخار یا گاز بود باید از Siphon استفاده بشود و در سیالات مایع چون دیر تر خنک می شود باید ازCapillary Tube استفاده می کنیم.

تجهیز کولینگ المنت هم یکی دیگر از تجهیزات خنک کننده است که برای تجهیزات فشار در سرویس های مایع یا گاز با دمای بالا استفاده میشود. همچنین از این تجهیز بر روی دیافراگم سیل ها هم می توان استفاده کرد. عملا به کمک پره هایی که داره و حرکت جریان هوا از بین پره ها می تواند دمای سیال رو به صورت چشمگیری کاهش بدهد.



عملکرد کولینگ المنت

همانگونه که اشاره شد در فرآیندهایی که دارای دمای بیش از حد مجاز تجهیزات بوده باشد نمی توان آنها را به صورت مستقیم به محل مورد نظر متصل کرد. زیرا بالا بودن دما موجب آسیب رساندن به آن تجهیز شده و باعث کاهش راندمان آن می شود.

در چنین سیالاتی انتخاب کولینگ المنت بسیار مهم بوده و حائز اهمیت می باشد و نوع آن باید طوری انتخاب شود که قابلیت تحمل دمای بالا را داشته باشد. عملکرد کولینگ المنت به این گونه می باشد که با گردش هوا در داخل پره ها (فین) المنت موجب کاهش دما می شود.

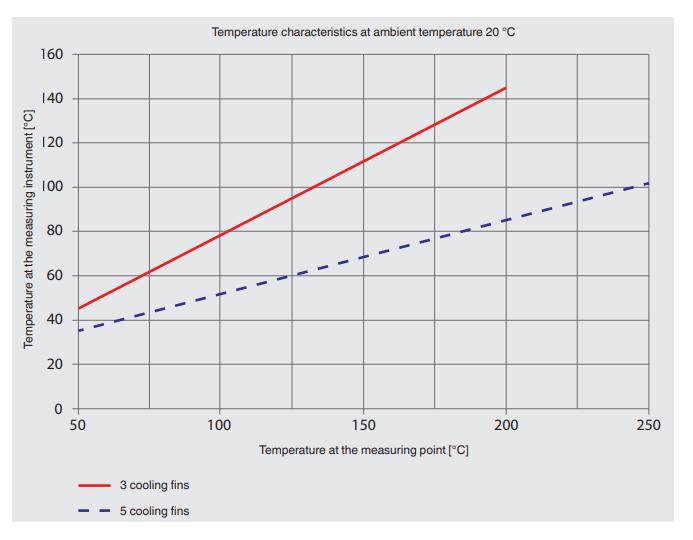

در این نمودار دو تا کولینگ مورد مقایسه میباشند. یکی از کولینگ ها دارای 3 تا پره می باشد و یکی دیگر دارای 5 تا پره است. همانگونه که در شکل دیده میشود افت دما در حالتی که تعداد پره ها زیاد باشد بیشتر از افت دما در حالت تعداد پره های کمتر است.





مزایا کولینگ المنت

مزایای استفاده از کولینگ گیج فشار، جلوگیری از خطاهای ناشی از تغییرات دما و افزایش دقت اندازه‌گیری است. همچنین، این فناوری می‌تواند عمر مفید گیج فشار را نیز افزایش دهد و بهبود کارایی سیستم‌ها و دستگاه‌های مختلف منجر شود.
