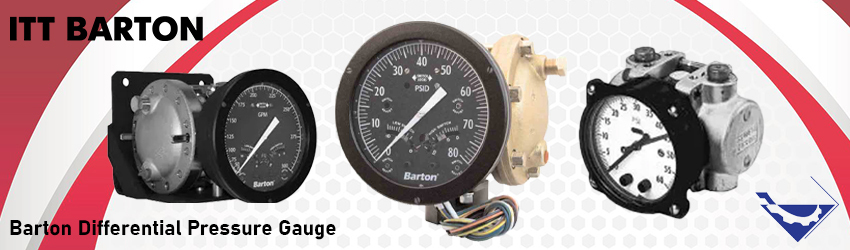

گیج اختلاف فشار بارتون

گیج اختلاف فشار بارتون (Barton) یک نوع گیج فشار است که برای اندازه‌گیری اختلاف فشار بین دو نقطه استفاده می‌شود. گیج اختلاف فشار بارتون شامل دو قسمت اصلی است: یک دیافراگم و یک حسگر فشار.

گیج اختلاف فشار بارتون

دیافراگم، یک ممبران حساس است که به نیروی فشار اعمال شده توسط سیال در محیط خارجی واکنش می‌دهد. حسگر فشار، تغییرات مکانیکی دیافراگم را به سیگنال الکتریکی تبدیل می‌کند.

وقتی که فشار سیال در دو نقطه مختلف از گیج اختلاف فشار بارتون اعمال می‌شود، دیافراگم به شکلی تغییر شکل می‌دهد که باعث تغییر مقدار مقاومت الکتریکی حسگر فشار می‌شود. این تغییر مقاومت الکتریکی به عنوان سیگنال خروجی استفاده می‌شود که می‌تواند توسط سیستم‌های الکترونیکی خوانده شود.

گیج اختلاف فشار بارتون معمولاً دارای ویژگی‌هایی مانند دقت بالا، پایداری در برابر شرایط محیطی مختلف (مانند دما و فشار) و قابلیت تحمل فشارهای بالا است. این گیج‌ها معمولاً در محدوده‌های فشاری مشخص عمل می‌کنند و می‌توانند در اندازه‌گیری فشارهای مختلف مورد استفاده قرار گیرند.

برند بارتون یکی از تولیدکنندگان معروف گیج اختلاف فشار است و محصولات آن شناخته شده‌اند به عنوان گزینه‌هایی با کیفیت و قابل اعتماد برای اندازه‌گیری اختلاف فشار در صنایع مختلف.

انواع گیج اختلاف فشار بارتون

شرکت بارتون (Barton) مدل‌های مختلفی از گیج‌های اختلاف فشار بارتون تولید می‌کند. در زیر به برخی از این مدل‌ها اشاره می‌کنیم:

  • مدل 227
  • مدل 200
  • مدل 316
  • مدل 226

همانگونه که مشاهده شد این شرکت چهار نوع گیج اختلاف را در تولید می کند که در ادامه به بررسی دو سری از این مدل ها می پردازیم.

مشخصات و ویژگی های مدل 227

مدل‌های 227، 227A و 227C از شرکت بارتون، ایندیکاتورهای فشار تفاضلی یا گیج اختلاف فشار 6 اینچی هستند که به طور گسترده در کاربردهای آزمایش موتورهای جت و موشک، تجهیزات پشتیبانی زمینی هواپیما، فرآیندهای تصفیه آب و سیستم‌های تهویه هوا استفاده می‌شوند. این ابزارها به طور معمول برای نشان دادن سطح مایعاتی مانند LOX، هلیوم، هیدروژن، نیتروژن، CO2 و آرگون توصیه و استفاده می‌شوند.

گیج اختلاف فشار بارتون

این ایندیکاتورها در مواد مختلفی قابل تهیه هستند و دارای فشار کاری ایمن متناسب با هر ماده هستند:

۱. برنج فورج شده:

فشار کاری ایمن ۵۰۰ پوند بر اینچ مربع (۳۴.۵ بار).

۲. برنج:

فشار کاری ایمن ۱۰۰۰ پوند بر اینچ مربع (۶۸.۹ بار).

۳. فولاد CR:

فشارهای کاری ایمن ۱۵۰۰، ۳۰۰۰ و ۶۰۰۰ پوند بر اینچ مربع (۱۰۳.۴، ۲۰۶.۹ و ۴۱۳.۸ بار).

۴. استنلس استیل ۳۱۶:

فشارهای کاری ایمن ۵۰۰، ۱۵۰۰، ۳۰۰۰ و ۶۰۰۰ پوند بر اینچ مربع (۳۴.۵، ۱۰۴، ۲۰۷ و ۴۱۴ بار).

۵. آلومینیوم ریخته گری:

فشار کاری ایمن ۴۰۰ پوند بر اینچ مربع (۲۷.۶ بار).

۶. فولاد آلیاژی:

فشار کاری ایمن ۱۰۰۰۰ پوند بر اینچ مربع (۶۹۰ بار).

مواد بیلوز این ایندیکاتورها می‌تواند از استنلس استیل ۳۱۶، مس بریلیوم یا اینکونل باشد.

محدوده‌های فشار تفاضلی (DP) برای این ایندیکاتورها از ۰ تا ۳۰ اینچ کولوم آب (w.c.) تا ۰ تا ۱۰۰۰ پوند بر اینچ مربع تفاضلی (PSID) متغیر است که معادل ۰ تا ۷۶۲ میلیمتر تا ۰ تا ۶۹ بار است.

دقت این ایندیکاتورها به محدوده فشار تفاضلی بستگی دارد. برای محدوده‌های ۰ تا ۳۰ اینچ w.c. تا ۱۵۰ پوند بر اینچ مربع، دقت آنها حدوداً +/- ۱/۲٪ از مقیاس کامل فشار تفاضلی است. برای محدوده‌های ۰ تا ۱۵۰ پوند بر اینچ تا ۶۰۰ پوند بر اینچ، دقت آنها حدوداً +/- ۳/۴٪ از مقیاس کامل فشار تفاضلی است.

محدوده دما برای این ایندیکاتورها از -۴۰ درجه فارنهایت (-۴۰ درجه سانتیگراد) تا +۱۸۰ درجه فارنهایت (+۸۰ درجه سانتیگراد) است.

مشخصات و ویژگی های مدل 226

دستگاه نشانگر اختلاف فشار مدل 226 ITT BARTON، یک دستگاه 3 اینچی است که به طور گسترده در کاربردهای آزمایش موتورهای جت و موشک، تجهیزات پشتیبانی زمینی هواپیما، فرآیندهای تصفیه آب و سیستم‌های تهویه هوا استفاده می‌شود. این دستگاه به طور معمول برای نشانگر سطح مایعات مانند LOX، هلیوم، هیدروژن، نیتروژن، CO2 و آرگون استفاده می‌شود.

گیج اختلاف فشار بارتون

مشخصات فنی این دستگاه عبارتند از:

1. محفظه‌ها و فشار کاری ایمن:

برنج مفتول شده، فشار کاری ایمن 500 PSI (34.5 بار)

برنج، فشار کاری ایمن 1000 PSI (68.9 بار)

فولاد کربنی، فشار کاری ایمن 1500، 3000 و 6000 PSI (103.4، 206.9 و 413.8 بار)

استنلس استیل 316، فشار کاری ایمن 500، 1500، 3000 و 6000 PSI (34.5، 104، 207 و 414 بار)

آلومینیوم ریخته گری، فشار کاری ایمن 400 PSI (27.6 بار)

فولاد آلیاژی، فشار کاری ایمن 10000 PSI (690 بار)

2. جنس بیلوز:

استنلس استیل 316

مس بریلیوم

آلیاژ اینکونل

3. محدوده‌های اختلاف فشار:

0-30 اینچ آب (0-762 میلیمتر آب) تا 0-1000 PSI (0-69 بار)

4. دقت (محدوده اختلاف فشار):

برای محدوده 0-30 اینچ آب (760 میلیمتر آب) تا 150 PSI (10 بار): ± 1/2٪ از مقیاس کامل اختلاف فشار

برای محدوده 0-150 PSI (10 بار) تا 600 PSI (40 بار): ± 3/4٪ از مقیاس کامل اختلاف فشار

5. محدوده دما:

از -40 درجه فارنهایت (-40 درجه سانتیگراد) تا +180 درجه فارنهایت (+80 درجه سانتیگراد)

موارد

شاخص های BARTON در اندازه شماره 6 “(152 میلی متر) در دسترس هستند. جنس استاندارد آلومینیوم ریخته گری شده با یک پوشش اپوکسی سیاه پخت شده مخصوص که دارای استاندارد NEMA-4 / IP65 می باشد. جعبه ضد زنگ نسخه 316 “S” اختیاری برای محیط های دریایی و مرطوب مناسب است.

خرید و فروش گیج اختلاف فشار بارتون

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های گیج اختلاف فشار بارتون ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه گیج اختلاف فشار بارتون را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت گیج اختلاف فشار بارتون و خرید گیج اختلاف فشار بارتون و فروش گیج اختلاف فشار بارتون ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت گیج اختلاف فشار بارتون

قیمت گیج اختلاف فشار بارتون نیز تحت تأثیر عوامل مختلف قرار می‌گیرد. برخی از عوامل تأثیرگذار عبارتند از:

نوع گیج:

گیج‌های اختلاف فشار بارتون در انواع مختلفی مانند گیج مکانیکی، گیج الکترونیکی و … موجود است. هر نوع گیج ممکن است قیمت متفاوتی داشته باشد، به ویژه در صورتی که گیج دارای ویژگی‌ها و تکنولوژی‌های خاصی باشد.

محدوده اندازه‌گیری:

گیج‌های اختلاف فشار بارتون با محدوده‌های اندازه‌گیری مختلف در دسترس هستند. محدوده اندازه‌گیری بزرگتر ممکن است به قیمت بیشتری منجر شود.

دقت:

گیج‌های با دقت بالاتر و تراز دقیق‌تر معمولاً قیمت بالاتری دارند. دقت گیج میزان تأثیرگذاری مهمی بر قیمت آن دارند.

جنس و کیفیت ساخت:

استفاده از مواد با کیفیت بالا در ساخت گیج، مانند استفاده از استنلس استیل، می‌تواند قیمت را افزایش دهد. همچنین، استفاده از تکنولوژی‌های پیشرفته و متداول در ساخت گیج می‌تواند بر قیمت آن تأثیرگذار باشد.

توانایی مقابله با شرایط محیطی:

گیج‌هایی که برای کار در شرایط سخت محیطی طراحی شده‌اند، مانند شرایط دمایی بسیار بالا یا پایین، می‌توانند قیمت بیشتری داشته باشند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت گیج اختلاف فشار بارتون تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، قیمت گیج اختلاف فشار بارتون بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی گیج اختلاف فشار بارتون می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیق تر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله گیج اختلاف فشار بارتون میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.

تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و   گیج اختلاف فشار بارتون با بهترین قیمت و کیفیت به فروش می رساند.
