گیج دما نوافیما

توضیحات

گیج دما نوافیما (Nuova Fima) یا ترمومتر که با نام دما سنج عقربه ای نوافیما نیز شناخته شده است محصول شرکت نوافیما ی ایتالیا می باشد. این گیج دما دارای کیفیت بالا و استانداردهای دقت و ایمنی بوده و برای کنترل دما در فرآیندهای صنعتی استفاده می‌شوند.

این گیج‌ها شامل صفحه نمایش و سنسور دما هستند که به کمک آنها می‌توان دما را اندازه‌گیری و نمایش داد. گیج دماهای نوافیما با دقت بالا و استحکام قابل اعتماد تولید می‌شوند. طراحی آنها به گونه‌ای است که بتوانند با محیط‌های صنعتی سخت و شرایط سخت تطابق پیدا کنند.

همچنین، این گیج‌ها می‌توانند در دماها و فشارهای مختلف عمل کنند و برای کاربردهای متنوعی مانند صنایع نفت و گاز، صنایع شیمیایی، صنایع غذایی و بسیاری موارد دیگر استفاده شوند.

نوافیما همچنین توانایی ارائه مجموعه‌ای گسترده از گیج‌های دما را دارد که به انواع مختلفی از سنسورها، محدوده‌های دما، و نوع اتصالات متناسب با نیازهای مشتریان پاسخ می‌دهند. آنها نیز دارای گواهینامه‌های مطابقت بین‌المللی مانند ISO 9001 و ATEX هستند که نشان از مطابقت با استانداردهای بین‌المللی را می‌دهد.

در نهایت، با بیش از 80 سال تجربه درخشان و حضور در 5 شعبه در سراسر جهان، نوافیما به توسعه و صادرات ابزارهای اندازه‌گیری “ساخته شده در ایتالیا” به سراسر جهان کمک کرده است و به توسعه صنعت ابزارهای اندازه‌گیری نیز سهم بزرگی داشته است.

انواع گیج دمای نوافیما:



• گیج دمای بی متال (Thermometers Bimetallic)
• گیج دمای پر شده از گاز خنثی (Thermometers Inert Gas Filled)
• گیج دمای لوله شیشه ای (Thermometers Glass Tube)
• گیج دمای پر شده با گاز خنثی ، با مداخله مکانیکی (Thermometers Inert gas filled, with mechanical intervention)



1- گیج دمای بی-متال :

گیج دما بی متال، یک نوع گیج دما است که بر اساس تغییرات طول دو فلز مختلف در پاسخ به تغییر دما عمل می‌کند. دو فلز مختلف در این نوع گیج دما معمولاً به صورت متصل به یکدیگر هستند و در دماهای مختلف تغییر طول می‌دهند.

هنگامی که دما تغییر می‌کند، این دو فلز با طول‌های مختلف به وجود آمده تنش را تجربه می‌کنند. این تنش باعث خم شدن بی متال می‌شود و این خمش قابل اندازه‌گیری است. با اندازه‌گیری خمش بی متال، می‌توان دمای محیط را تخمین زد.

بی متال معمولاً از دو فلز مانند آهن و مس یا آهن و کروم تشکیل شده است.این دو فلز با تغییر دما انقباض و انبساط متفاوتی را تجربه می‌کنند که باعث خمش بی متال می‌شود.

گیج دما بیم تال معمولاً در کاربردهایی که نیاز به اندازه‌گیری دما در بازه‌های گسترده و دقیق داریم، استفاده می‌شود. علاوه بر این، این نوع گیج دما ممکن است در صنایعی که شرایط سختی مانند ارتعاشات، فشارها و رطوبت بالا وجود دارد، مورد استفاده قرار گیرد.

مهمترین ویژگی بیم تال گیج دما این است که به طور مستقیم به تغییرات دما واکنش نشان می‌دهد و بدون نیاز به منابع خارجی مثل برق، قابل اندازه‌گیری است.

این نوع گیج دما دارای سه مدل TB7 DN63-80-100-125، TB8 DN100-125-150 و TB9 DN80-125 می باشد. که در ادامه به بررسی مشخصات فنی یکی از مدل ها می پردازیم:

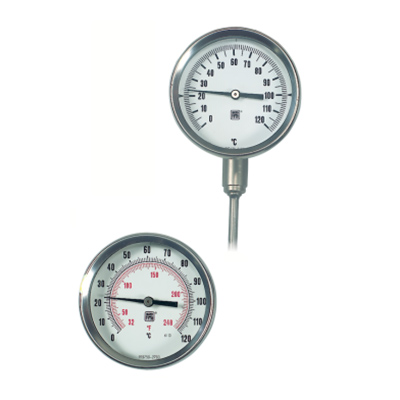

مشخصات فنی گیج دمای بی متال نوافیما مدل TB7 DN63-80-100-125:

این ابزارها برای استفاده در صنایع شیمیایی و پتروشیمی طراحی و  برای مقابله با شرایط عملیاتی سختی که توسط محیط و محیط فرآیند ایجاد می‌شود،طراحی و ساخته شده‌اند. صفحه ی نمایش این گیج ها در سه تا سایز ( DS 2.5”, 3”, 4”,5” (63-80-100-125 mm)) می باشد.

از اتواع گیچ ها می توان به گیج دما و گیج فشار اشاره کرد.

• بخش صنعتی کاربردی: مواد شیمیایی، پتروشیمی انرژی ماشین سازی (OEM) تبرید گرمایش، تهویه، تهویه هوا (HVAC) گازهای فنی
• نوع گیج: دماسنج بی متال
• کاربردهای خاص: دمای فرآیند بالا
• تاییدیه : EN 13190EAC
• عملکرد: نمایش در محل
• دقت اندازه گیری : 2.0 طبق EN 13190
• جنس: تمام فولاد ضد زنگ
• محدوده: -20…500 درجه سانتی گراد
• المنت سنسور: بی متال از نوع مارپیچی یا (spiral)
• درجه حفاظت: IP 55

2- گیج دما نوافیما گازی :



دما با تغییر فشار گازی که به دلیل افزایش یا کاهش دما رخ می‌دهد، اندازه‌گیری می شود و روی نمایشگر نمایش  می‌شود. گازی که در داخل آن است، باید گازی بی‌اثر مانند نیتروژن یا هلیوم باشد. استفاده از گیج دما نوافیما پرشده، به خصوص در مواردی که فاصله پراب دما با نمایشگر عقربه‌ای بیش از 1 متر است، بسیار مهم است.

این مدل‌ها به عنوان گیج‌های کاپیلاری یا گیج‌های دنباله‌دار شناخته می‌شوند و طول دنباله آن‌ها می‌تواند بین 1 تا 5 متر باشد. این مدل گیج دما دارای دو مدل TG8 DN100-150 و TA8 می باشد که به بررسی مشخصات فنی یکی از این مدل ها می پردازیم.

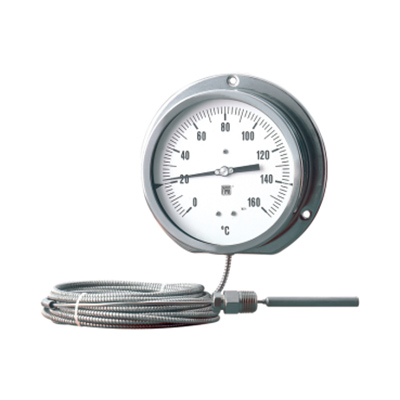

مشخصات فنی گیج دمای بی متال نوافیما مدل TG8 DN100-150:



این ابزارها برای استفاده در صنایع پردازش شیمیایی و پتروشیمی، و در نیروگاه‌ها طراحی شده‌اند. آنها برای مقابله با شرایط عملیاتی سختی که توسط محیط و محیط فرآیند ایجاد می‌شود، ساخته می شوند. یک حباب و یک کاپیلاری جوش داده شده با TGI کل ساختار را تقویت می‌کند.

اگر این ابزار با یک مایع تامین کننده رطوبت پر شود تا از آسیب ناشی از ارتعاش جلوگیری شود، یک سازگاری بدون نشت تضمین می‌شود. صفحه ی نمایش این نوع گیج در دو سایز( DS 4”, 6” (100-150 mm)) می باشد.



• بخش صنعتی: صنایع شیمیایی، پتروشیمی انرژی نفت و گاز، ساخت و ساز تدارکات (EPC)
• نوع گیج: دماسنج پر از گاز بی اثر
• کاربردهای خاص: نسخه ATEX دمای محیط پایین
• تاییدیه : EN 13190Directive ATEX 2014/34/UEEAC
• عملکرد: نمایش در محل
• دقت اندازه گیری : 1.0 طبق EN 13190
• جنس: تمام فولاد ضد زنگ
• محدوده: -200…600 درجه سانتی گراد
• المنت سنسور: سیستم انبساط پر از گاز بی اثر یا خنثی
• درجه حفاظت: IP 65



3- گیج دما نوافیما لوله شیشه ای:

گیج دمای لوله شیشه ای نوافیما با استفاده از تغییر فشار جیوه ناشی از تغییر دما عمل می‌کند. به عبارت دیگر، تغییر دمای حسگر گرمایی باعث تغییر فشار در جیوه پر داخل آن می‌شود و بدین ترتیب، دما توسط یک فشارسنج عقربه‌ای که بر اساس دما کالیبره است، نمایش می‌شود.

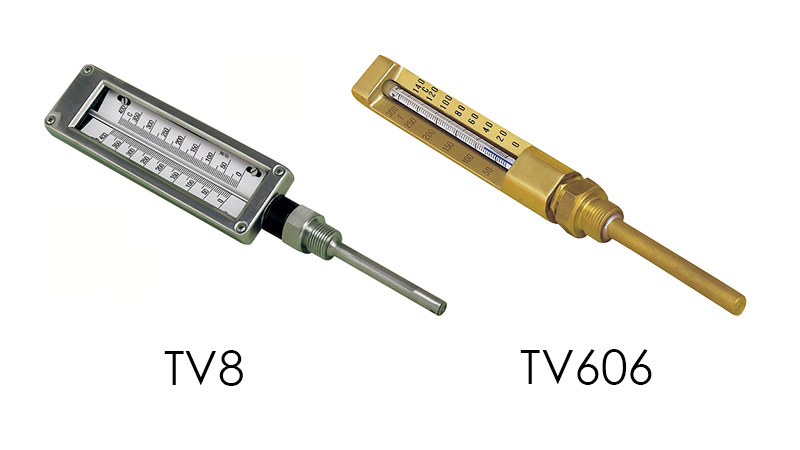

این مدل گیج دما دارای دو مدل TV606 و TV8 می باشد مه در ادامه به بررسی مشخصات فنی یکی از مدل ها می پردازیم.



مشخصات فنی گیج دمای بی متال نوافیما مدل TV606:

این گیج دما برای استفاده در نیروگاه های معمولی، کارخانه های تبرید، گرمایش، تهویه و نیروگاه تهویه مطبوع طراحی کردند:

بخش صنعتی کاربردی : صنایع شیمیایی، پتروشیمی انرژی نفت و گاز و ساختمان (OEM) مهندسی تدارکات ساخت و ساز (EPC) تبرید گرمایش، تهویه، تهویه هوا (HVAC)

• نوع گیج: دماسنج لوله شیشه ای
• دقت اندازه گیری: 1.0 از FSV
• عملکرد: نمایش در محل
• جنس: آلیاژ مس و شیشه
• محدوده: -60…600 درجه سانتی گراد
• درجه حفاظت: IP 65

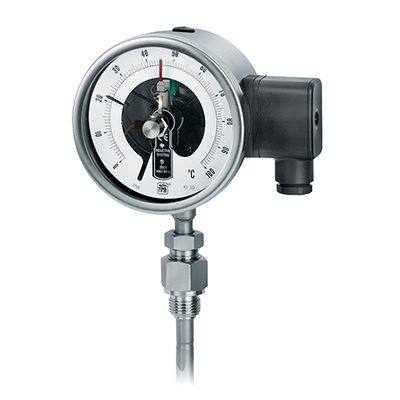

4- گیج دما نوافیما گازی با سوئیچ مکانیکی:



این مدل گیج دما دارای یک مدل TCE DN100 می باشد که در ادامه به بررسی مشخصات فنی یکی از مدل ها می پردازیم:





مشخصات فنی گیج دمای بی متال نوافیما مدل TV8:



• بخش صنعتی کاربردی: ساخت و ساز تدارکات مهندسی صنایع شیمیایی، پتروشیمی انرژی نفت و گاز (EPC)
• نوع گیج: دماسنج پر از گاز بی اثر
• کاربردهای خاص: دمای محیط پایین
• تاییدیه: EN 13190Directive BT 2014/35/UE
• عملکرد: نمایش در محل
• دقت اندازه گیری: 1.0 طبق EN 13190
• جنس: تمام فولاد ضد زنگ
• محدوده: -200…600 درجه سانتی گراد
• المنت اندازه گیری: سیستم انبساط پر از گاز بی اثر
• درجه حفاظت: IP 55، IP 65



تجهیز صنعت تامین کننده و وارد کننده انواع گیج دما از تمام برند های معروف دنیا شامل نوافیما، ویکا، اشکرافت و سایر برند ها می باشد برای استعلام قیمت میتوانید با کارشناسان فروش ما تماس بگیرید.
