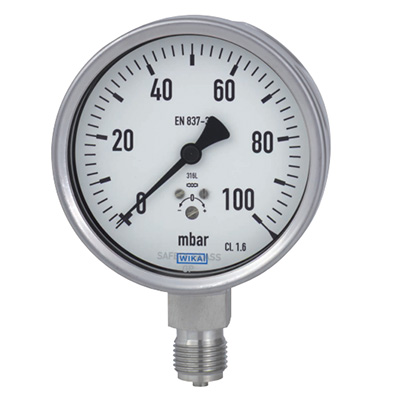

همانطور که بالاتر نیز اشاره کردیم، گیج فشار ویکا 632.50 دارای المنت اندازه گیری از نوع کپسولی میباشد. این المنت مناسب اندازه گیری فشارهای کوچک در حد میلی بار بوده و فشار های اندک را با دقت بسیار بالایی اندازه گیری میکند.
المنت کپسولی در اثر افزایش فشار فرآیند منبسط شده و این افزایش حجم در کپسول که متشکل از چند دیافراگم میباشد توسط یک مکانیزم مکانیکی (movement) به عقربه های نمایشگر منتقل خواهد شد.
گیج فشار ویکا مدل 632.50 قابل تولید در انواع گوناگونی از متریال های قاب (Case)، اتصالات (Connection) و سایز های صفحه نمایش (Dial) میباشد که این تنوع و گوناگونی این گیج را مناسب استفاده در انواع فرآیند ها و سیالات مختلف میسازد.
برای نصب این مانومتر روی پنل های کنترلی با توجه به سایز و نوع کانکشن گیج، میتوان از انواع براکت های نصب (Mounting Flange) برای نصب بهره برد.
مشخصات فنی گیج فشار ویکا 632.50
استاندارد طراحی
- این مانومتر مطابق با استاندارد EN837-3 طراحی و تولید میشود.
- بدنه این گیج فشار برای سایز های “4 و “6 دارای محافظ blow out میباشد و بر اساس سطح ایمنی S1 مطابق استاندارد EN837-1 طراحی و تولید میشود.
- گیج فشار ویکا 632.50 دارای مدل های سرویس اکسیژن (فاقد روغن و گیریس) نیز میباشد. همچنین این گیج برای سیالات حاوی گاز ترش (H2S) بر اساس استاندارد NACE MR0175 نیز موجود میباشد.
صفحه نمایش
- انواع سایز های صفحه نمایش 63mm( 2 1/2″)، 100mm(4″) و 160mm(6″) برای این گیج فشار در دسترس میباشد.
- انواع اتصال برای این مانومتر در زیر صفحه نمایش و پشت آن در دسترس میباشند.
جنس
- جنس شیشه برای این گیج فشار شیشه های ایمنی لمینیت و برای گیج های پر شده با روغن شیشه های از جنس پلی کربنات میباشد.
- متریال بدنه در انواع استیل 1.4301(304) و استیل 1.4571(316Ti) در دسترس میباشد.
- متریال صفحه نمایش و عقربه های گیج از الومینیوم میباشد.
- متریال movement از استنلس استیل میباشد.
- مهمترین قسمت این مانومتر المنت اندازه گیری (کپسول) و اتصال به فرآیند (Process Connection) میباشد که از متریال استنلس استیل 316L است.
- متریال قسمت آب بندی کپسول مانومتر مدل 632.50 ویکا با توجه به دمای فرآیندی در انواع متریال های PTFE,FKM و FPM میباشند که هر یک با توجه به دمای سیال فرآیندی انتخاب خواهند شد.
مدل های پرشده با روغن
روغن سیلیکون و روغن گیلیسیرین مخلوط با آب انواع روغن هایی میباشند که برای پرکردن گیج فشار 632.50 از آنها استفاده میشود.
دقت اندازه گیری
گیج فشار WIKA مدل 632.60 در دو کلاس دقتی 1 و 1.6 مطابق استاندارد EN837-3 تولید و ارائه میشود. همچنین دقت این گیج فشار مطابق استاندارد ASME B40.100 معادل 1% و 2% میباشد.
اتصال فرآیندی (کانکشن)
انواع کانکشن ها در سایز های مختلف مطابق استاندارد های مختلف EN837-3 و ISO7 و ANSI B1.20.1 طراحی و تولید میوشند که از این بین میتوان به سایز های 1/8 و 1/4 و 1/2 در انواع G، R و NPT male اشاره کرد.
دمای فرآیندی
دمای مجاز برای سیال فرآیندی از 20- تا 100+ درجه سانتی گراد میباشد.
فشار مجاز
حداکثر فشار مجاز قابل تحمل برای این گیج فشار 1.3 برابر Full Scale برای مدت زمان های کوتاه و 0.9 برابر Full Scale برای مدت زمان طولانی تر در نظر گرفته شده است.
درجه حفاظتی نفوذ بدنه (IP)
درجه حفاظتی نفوذ گرد و غبار و ذرات آب برای گیج فشار IP54 و IP55 میباشد. همچنین برای مدل 633.50 که پرشده با روغن میباشد درجه حفاظتی نفوذ IP65 میباشد.
تآییدیه و گواهینامه
انواع گواهینامه های EU و UKCA برای این گیج فشار در دسترس میباشد. همچنین گواهینامه های دیگری مانند ATEX و EAC بصورت آپشنال برای این مانومتر قابل تهیه میباشند.
مزایای گیج فشار ویکا 632.50
- اصلاح نقطه صفر عقربه نمایشگر توسط پیچ قابل تنظیم روی شیشه جلوی گیج به راحتی انجام خواهد شد.
- قاب و کانکشن در این مانومتر تمامآ از استنلس استیل میباشد.
- برای سرویس هایی فشار دینامیکی و لرزش در آنها وجود دارد مدل پرشده با روغن (633.50) در دسترس میباشد.
- گستره بسیار وسیعی از انواع رنج های قابل اندازه گیری از 0 تا 2.5mbar گرفته تا 0 تا 600mbar برای این گیج فشار در دسترس میباشد.
- انواع واحد های اندازه گیری شامل میلی بار (mbar)، اینج آب (inH2O)، پاسکال (pa)، پی اس آی (psi) و … و همچنین در انواع فشار های منفی خلآ (وکیوم) با توجه به شرایط فرآیندی برای گیج فشار ویکا مدل 632.50 در دسترس میباشند.
