معرفی محصول

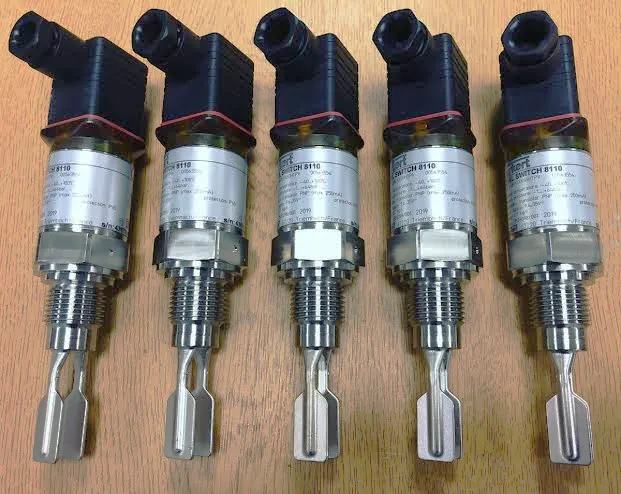

لولسوئیچ بورکرت ۸۱۱۰ یک سوئیچ سطح مایعات از نوع لرزشی است که چنگک تنظیم را بهعنوان عنصر حسگر بهکار میگیرد. این ساختار برای تشخیص رسیدن مایع به نقطه سوئیچینگ استفاده میشود و کاربردهای معمول آن شامل حفاظت در برابر سرریز و حفاظت در برابر کار خشک است.
Type ۸۱۱۰ در گروه لولسوئیچهای لرزشی قرار میگیرد و بسته به گزینه خروجی، با ترانزیستور PNP، سوئیچ الکترونیکی بدونتماس یا خروجی دیجیتال در حالت IO-Link ارائه میشود. این تنوع خروجی، شکل دریافت سیگنال سوئیچینگ را در تجهیز تعیین میکند، بدون آنکه اصل تشخیص سطح بر پایه چنگک تنظیم تغییر کند.
برای مایعاتی با ویسکوزیته دینامیکی ۰٫۱ تا ۱۰۰۰۰ میلیپاسکالثانیه، محدوده چگالی با حساسیت معمول ۰٫۷ تا ۲٫۵ گرم بر سانتیمتر مکعب است. حساسیت بالا با محدوده چگالی ۰٫۵ تا ۲٫۵ گرم بر سانتیمتر مکعب، در صورت درخواست مشتری ارائه میشود.
نحوه عملکرد
چنگک تنظیم در Type ۸۱۱۰ بهصورت پیزوالکتریک تحریک میشود و با فرکانس رزونانس مکانیکی تقریباً ۱۱۰۰ هرتز نوسان میکند. هنگامی که چنگک در مایع غوطهور میشود، فرکانس نوسان تغییر میکند؛ این تغییر، مبنای تشخیص وضعیت سطح توسط لولسوئیچ است.
نقطه سوئیچینگ با توجه به جهت نصب تغییر میکند. مقدار تقریبی آن در نصب عمودی ۱۱ میلیمتر و در نصب افقی ۳۴ میلیمتر است. هیسترزیس دستگاه در نصب عمودی تقریباً ۲ میلیمتر اعلام شده است.
در نسخه دارای خروجی ترانزیستور PNP، ولتاژ کاری در بازه ۹٫۶ تا ۳۵ ولت DC قرار دارد. تأخیر سوئیچینگ برای وضعیت روشن و خاموش تقریباً ۵۰۰ میلیثانیه است؛ بنابراین تغییر وضعیت خروجی بلافاصله پس از تغییر شرایط چنگک ثبت نمیشود.
سایز و نوع اتصال
اتصال فرآیند لولسوئیچ بورکرت ۸۱۱۰ با رزوه G یا NPT در سایزهای ۱/۲، ۳/۴ و ۱ اینچ ارائه میشود. گزینه دیگر، اتصال کلمپ ۲ اینچ است. بنابراین نوع اتصال فرآیند در این مدل میتواند رزوهای یا کلمپی باشد.
محدوده فشار فرآیند از ۱- تا ۶۴ بار، معادل ۱۰۰- تا ۶۴۰۰ کیلوپاسکال و ۱۴٫۵۱- تا ۹۲۸٫۶۴ PSI، اعلام شده است. دمای فرآیند از ۴۰- تا ۱۰۰+ درجه سانتیگراد است و برای اتصال فرآیند کلمپ، دمای ۱۵۰+ درجه سانتیگراد نیز ذکر شده است.
محدوده دمایی ۱۵۰+ درجه سانتیگراد به اتصال فرآیند کلمپ مربوط است؛ بازه عمومی اعلامشده برای دمای فرآیند ۴۰- تا ۱۰۰+ درجه سانتیگراد است. این تفکیک، تفاوت شرط دمایی میان اتصال کلمپی و بازه عمومی دستگاه را نشان میدهد.
نصب و نگهداری
لولسوئیچ لرزشی Type ۸۱۱۰ را میتوان در هر موقعیتی نصب کرد، مشروط بر آنکه چنگک تنظیم در ارتفاع نقطه سوئیچینگ مورد نظر قرار بگیرد. در نصب عمودی، نقطه سوئیچینگ تقریباً ۱۱ میلیمتر و هیسترزیس تقریباً ۲ میلیمتر است؛ در نصب افقی، نقطه سوئیچینگ تقریباً ۳۴ میلیمتر خواهد بود.
انتخاب جهت نصب، جایگاه ارتفاعی تشخیص سطح را تغییر میدهد و به همین دلیل مقادیر نقطه سوئیچینگ باید بر اساس موقعیت عمودی یا افقی دستگاه در نظر گرفته شوند. جزئیات ارائهشده برای نصب، به موقعیت قرارگیری چنگک و نقطه سوئیچینگ مربوط است.
مشخصات فنی لول سوئیچ بورکرت ۸۱۱۰
| توضیح محصول | دستگاه تایپ ۸۱۱۰ یک لولسوئیچ پرکننده مایعات با استفاده از چنگک تنظیم (Tuning Fork) بهعنوان عنصر حسگر است. |
|---|---|
| کاربرد | برنامههای کاربردی معمول شامل محافظت در برابر سرریز یا کار خشک (راندای) هستند. |
| اصل کار (پیزوالکتریک) | چنگک تنظیم بهصورت پیزوالکتریک انرژیزا شده و با فرکانس رزونانس مکانیکی تقریباً ۱۱۰۰ هرتز نوسان میکند. |
| اصل کار (تغییر فرکانس) | هنگام غرق شدن چنگک تنظیم در مایع، فرکانس نوسان تغییر میکند. |
| محدوده چگالی (حساسیت استاندارد) | چگالی – حساسیت استاندارد: ۰٫۷ تا ۲٫۵ گرم بر سانتیمتر مکعب (حساسیت بالا: ۰٫۵ تا ۲٫۵ گرم بر سانتیمتر مکعب با درخواست مشتری) |
| هیسترزیس | هیسترزیس: تقریباً ۲ میلیمتر با نصب عمودی |
| دمای فرآیند | دمای فرآیند: -۴۰ تا +۱۰۰ درجه سانتیگراد (-۴۰ تا +۲۱۲ درجه فارنهایت)؛ +۱۵۰ درجه سانتیگراد (+۳۰۲ درجه فارنهایت) برای اتصال فرآیند کلمپ |
| فشار فرآیند | فشار فرآیند: -۱ تا ۶۴ بار / -۱۰۰ تا ۶۴۰۰ کیلوپاسکال (-۱۴٫۵۱ تا +۹۲۸٫۶۴ PSI) |
| ویسکوزیته دینامیکی مایع | ویسکوزیته دینامیکی: ۰٫۱ تا ۱۰۰۰۰ میلیپاسکال-ثانیه |
| انواع خروجی | لولسوئیچ لرزشی با خروجی ترانزیستور PNP، خروجی سوئیچ الکترونیکی بدونتماس یا خروجی دیجیتال در حالت IO-Link ارائه میشود. |
| ولتاژ کاری (خروجی PNP) | ولتاژ کاری: ۹٫۶ تا ۳۵ ولت DC (برای نسخه ترانزیستور PNP) |
| تأخیر سوئیچینگ | تأخیر سوئیچینگ: تقریباً ۵۰۰ میلیثانیه (روشن/خاموش) |
| اتصال فرآیند | اتصال فرآیند: رزوه G یا NPT در سایزهای ۱/۲ اینچ، ۳/۴ اینچ یا ۱ اینچ؛ کلمپ ۲ اینچ |
| نقطه سوئیچینگ (نصب عمودی) | نقطه سوئیچینگ: تقریباً ۱۱ میلیمتر (نصب عمودی) |
| نقطه سوئیچینگ (نصب افقی) | نقطه سوئیچینگ: تقریباً ۳۴ میلیمتر (نصب افقی) |
| نصب (موقعیت) | لولسوئیچ لرزشی تایپ ۸۱۱۰ بورکرت قابل نصب در هر موقعیت است؛ تنها باید بهگونهای نصب شود که چنگک تنظیم در ارتفاع نقطه سوئیچینگ مورد نظر قرار گیرد. |
سوالات متداول
لولسوئیچ بورکرت ۸۱۱۰ برای چه کاربردهایی استفاده میشود؟
کاربردهای معمول Type ۸۱۱۰ حفاظت در برابر سرریز و حفاظت در برابر کار خشک است. این تجهیز سطح مایعات را با استفاده از چنگک تنظیم بهعنوان عنصر حسگر تشخیص میدهد.
اصل عملکرد لولسوئیچ بورکرت ۸۱۱۰ چیست؟
چنگک تنظیم بهصورت پیزوالکتریک تحریک شده و با فرکانس رزونانس مکانیکی تقریباً ۱۱۰۰ هرتز نوسان میکند. با غوطهور شدن چنگک در مایع، فرکانس نوسان تغییر میکند و این تغییر برای تشخیص سطح بهکار میرود.
لولسوئیچ ۸۱۱۰ چه خروجیهایی دارد؟
این مدل با خروجی ترانزیستور PNP، خروجی سوئیچ الکترونیکی بدونتماس یا خروجی دیجیتال در حالت IO-Link ارائه میشود. ولتاژ کاری نسخه ترانزیستور PNP برابر ۹٫۶ تا ۳۵ ولت DC است.
اتصال فرآیند Type ۸۱۱۰ در چه سایزهایی ارائه میشود؟
اتصال فرآیند با رزوه G یا NPT در سایزهای ۱/۲، ۳/۴ و ۱ اینچ ارائه میشود. اتصال کلمپ نیز در سایز ۲ اینچ در دسترس است.
