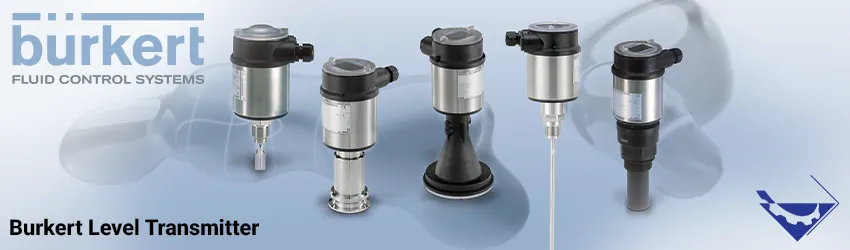

لول ترانسمیتر بورکرت

اندازه‌گیری دقیق سطح مایعات و جامدات جزو مهم‌ترین پارامترهای کنترلی در صنایع فرآیندی است و انتخاب یک لول ترانسمیتر (Level Transmitter) مناسب، علاوه بر جلوگیری از سرریز یا خشک کار کردن تجهیزات، باعث افزایش ایمنی، کاهش هزینه‌های نگهداری و بهبود راندمان فرآیند می‌شود.

شرکت آلمانی بورکرت (Bürkert) به‌عنوان یکی از تولیدکنندگان معتبر تجهیزات اتوماسیون فرآیند، مجموعه‌ی متنوعی از تجهیزات اندازه‌گیری سطح را برای صنایع مختلف از جمله آب و فاضلاب، صنایع غذایی، دارویی، شیمیایی، نیروگاهی و نفت و گاز ارائه می‌دهد. این محصولات شامل فناوری‌های رادار، رادار هدایت‌شونده (Guided Radar)، اولتراسونیک، تیونینگ فورک و سوئیچ‌های شناوری هستند که امکان اندازه‌گیری پیوسته (Continuous) یا نقطه‌ای (Point Level Detection) را فراهم می‌کنند.

لول ترانسمیتر بورکرت چیست؟

لول ترانسمیتر بورکرت تجهیزی تخصصی در حوزه‌ی ابزار دقیق است که برای اندازه‌گیری سطح مایعات، دوغاب‌ها یا برخی مواد جامد فله‌ای کاربرد دارد و مقدار سطح را به سیگنال استاندارد صنعتی مانند 4-20 mA، HART، IO-Link یا سایر پروتکل‌های ارتباطی تبدیل می‌کند.

بسته به نوع فرآیند، این تجهیزات می‌توانند:

• سطح را به‌صورت پیوسته اندازه‌گیری کنند.
• تنها رسیدن سطح به یک نقطه مشخص را تشخیص دهند.
• بدون تماس با سیال یا با تماس مستقیم کار کنند.
• در شرایط دما، فشار یا خورندگی بالا عملکرد پایداری داشته باشند.

انواع تجهیزات اندازه‌گیری سطح بورکرت

بورکرت برای پاسخگویی به نیازهای متنوع صنایع مختلف، تجهیزات اندازه‌گیری سطح را با فناوری‌های گوناگون ارائه می‌دهد. هر یک از این فناوری‌ها بر اساس نوع سیال، شرایط فرآیندی، دقت موردنیاز و نحوه نصب، مزایا و کاربردهای خاص خود را دارند. رایج‌ترین انواع لول ترانسمیتر و سوئیچ سطح بورکرت شامل موارد زیر است.

لول ترانسمیتر راداری بورکرت (Radar Level Transmitter)

رادار یکی از دقیق‌ترین فناوری‌های اندازه‌گیری سطح است. در این روش، سنسور امواج مایکروویو را به سمت سطح سیال ارسال کرده و با اندازه‌گیری زمان بازگشت موج، فاصله تا سطح را محاسبه می‌کند.

مزایا

• عدم تماس با سیال
• دقت بسیار بالا
• مناسب برای فشار و دمای زیاد
• عملکرد مطلوب در بخار و گردوغبار
• مناسب برای مخازن بزرگ

کاربردها

• صنایع نفت و گاز
• مخازن مواد شیمیایی
• مخازن ذخیره سوخت
• صنایع معدنی
• سیلوهای مواد جامد

گایدد رادار بورکرت (Guided Radar Transmitter)

در فناوری Guided Radar امواج راداری از طریق یک میله یا کابل هدایت می‌شوند و اندازه‌گیری با دقت بیشتری انجام می‌شود.

مزایا

• مناسب برای مخازن باریک
• عملکرد عالی در کف و تلاطم
• مناسب برای مخازن تحت فشار
• دقت بسیار بالا

کاربردها

• بویلرها
• مخازن تحت فشار
• صنایع دارویی
• صنایع غذایی
• راکتورها

لول ترانسمیتر اولتراسونیک بورکرت (Ultrasonic Level Transmitter)

در این فناوری، امواج صوتی با فرکانس بالا به سطح سیال ارسال شده و زمان برگشت موج اندازه‌گیری می‌شود.

مزایا

• عدم تماس با سیال
• قیمت اقتصادی
• نصب آسان
• مناسب برای آب و فاضلاب

کاربردها

• تصفیه‌خانه‌ها
• مخازن آب
• صنایع غذایی
• ایستگاه‌های پمپاژ

سوئیچ سطح تیونینگ فورک بورکرت (Tuning Fork)

این تجهیزات برای تشخیص رسیدن سطح به یک نقطه مشخص استفاده می‌شوند و عملکرد آن‌ها بر اساس تغییر فرکانس ارتعاش چنگال فلزی است.

مزایا

• بدون نیاز به کالیبراسیون پیچیده
• مناسب برای مایعات مختلف
• عملکرد مستقل از رنگ یا رسانایی سیال
• قابلیت استفاده در سیالات ویسکوز

کاربردها

• حفاظت از پمپ
• جلوگیری از سرریز مخزن
• اعلام حد بالا یا پایین سطح
• صنایع غذایی و دارویی

فلوتر / سوئیچ شناوری بورکرت (Float Level Switch)

سوئیچ‌های شناوری یکی از ساده‌ترین روش‌های تشخیص سطح هستند که با حرکت شناور و تغییر وضعیت کنتاکت عمل می‌کنند.

مزایا

• قیمت مناسب
• نصب آسان
• عملکرد مکانیکی مطمئن
• نیاز کم به تعمیرات

کاربردها

• مخازن آب
• سیستم‌های HVAC
• مخازن روغن
• کنترل سطح ساده

مقایسه فناوری‌های اندازه‌گیری سطح بورکرت

هر فناوری اندازه‌گیری سطح، متناسب با شرایط فرآیندی، نوع سیال و الزامات دقت، نقاط قوت و محدودیت‌های خاص خود را دارد. عواملی مانند تماس یا عدم تماس با سیال، مقاومت در برابر فشار و دما، عملکرد در محیط‌های دارای بخار یا کف و همچنین دقت اندازه‌گیری، در انتخاب فناوری مناسب نقش مهمی ایفا می‌کنند. در جدول زیر مهم‌ترین فناوری‌های اندازه‌گیری سطح بورکرت با هم مقایسه شده‌اند.

مزایای استفاده از لول ترانسمیتر بورکرت

استفاده از تجهیزات اندازه‌گیری سطح Bürkert دقت و قابلیت اطمینان فرآیندهای صنعتی را افزایش می‌دهد. تنوع فناوری‌های اندازه‌گیری، کیفیت ساخت و امکان استفاده در شرایط مختلف فرآیندی، این تجهیزات برای طیف گسترده‌ای از کاربردهای صنعتی مناسب ساخته است. مهم‌ترین مزایای آن عبارت‌اند از:

دقت و تکرارپذیری بالا: لول ترانسمیترهای بورکرت امکان اندازه‌گیری دقیق و پایدار سطح را فراهم می‌کنند و می‌توان از خروجی آن‌ها برای پایش و کنترل دقیق فرآیند استفاده کرد.

تنوع فناوری‌های اندازه‌گیری: Bürkert تجهیزات اندازه‌گیری سطح را با فناوری‌های مختلفی مانند رادار، رادار هدایت‌شونده، اولتراسونیک، تیونینگ فورک و شناوری ارائه می‌دهد. بنابراین می‌توان متناسب با نوع مخزن، سیال و شرایط فرآیند، فناوری مناسب را انتخاب کرد.

شرایط فرآیندی مختلف: بسته به مدل انتخابی، تجهیزات اندازه‌گیری سطح بورکرت می‌توانند در مخازن و فرآیندهایی با شرایط متفاوت از نظر فشار، دما، بخار، کف و تلاطم استفاده شوند.

انواع سیالات: تنوع مدل‌ها و متریال‌ها، امکان استفاده از تجهیزات بورکرت را برای طیف گسترده‌ای از سیالات، از آب و نوشیدنی‌ها گرفته تا مواد شیمیایی و سیالات فرآیندی، فراهم می‌کند.

اندازه‌گیری غیرتماسی: در برخی مدل‌ها فناوری‌هایی مانند رادار و اولتراسونیک بدون تماس مستقیم با سیال سطح را اندازه‌گیری می‌کنند که در کاربردهایی که تماس سنسور با سیال مطلوب نیست، مزیت مهمی محسوب می‌شود.

قابلیت اطمینان بالا: طراحی تجهیزات برای کاربردهای صنعتی و استفاده از فناوری‌های متناسب با شرایط فرآیند، امکان اندازه‌گیری پایدار و قابل‌اعتماد سطح را در سیستم‌های مختلف فراهم می‌کند.

یکپارچه‌سازی با سیستم‌های کنترل: برخی مدل‌های بورکرت از خروجی‌ها و پروتکل‌های ارتباطی صنعتی پشتیبانی می‌کنند و می‌توان آن‌ها را در سیستم‌های اتوماسیون، PLC و تجهیزات کنترل فرآیند به کار گرفت.

مناسب برای کاربردهای بهداشتی: برخی تجهیزات بورکرت برای استفاده در صنایع غذایی و دارویی طراحی شده‌اند و می‌توانند در فرآیندهایی که الزامات بهداشتی و قابلیت شست‌وشو اهمیت دارد، مورد استفاده قرار گیرند.

نصب و راه‌اندازی آسان: طراحی مناسب تجهیزات و تنوع اتصالات و روش‌های نصب، امکان استفاده از لول سنسور بورکرت را در انواع مختلف مخازن و تجهیزات فرآیندی فراهم می‌کند.

کاهش نیاز به نگهداری: با فناوری شاخص اندازه‌گیری به‌ویژه در مدل‌های غیرتماسی، استهلاک تجهیزات بورکرت نسبت به برندهای دیگر کم است که نیاز به تعمیر و نگهداری را کاهش می‌دهد.

اندازه‌گیری پیوسته و نقطه‌ای: بورکرت برای تشخیص نقطه‌ای سطح نیز گزینه‌هایی مانند Tuning Fork و Float را عرضه می‌کند. بنابراین می‌توان تجهیز را متناسب با هدف فرآیند انتخاب کرد.

انتخاب لول ترانسمیتر بورکرت بر اساس نوع مخزن و سیال

انتخاب لول ترانسمیتر بورکرت باید با در نظر گرفتن شرایط فرآیند، نوع سیال و محیط نصب انجام شود. ارتفاع مخزن، فشار و دمای کاری، وجود بخار یا کف، خورندگی سیال و نیاز به اندازه‌گیری پیوسته یا نقطه‌ای، عوامل اثرگذار بر انتخاب فناوری مناسب هستند.

در مخازن آب و سیالات تمیز که شرایط فرآیندی پیچیده‌ای وجود ندارد، لول ترانسمیتر اولتراسونیک یا راداری گزینه‌ی مناسبی است. سنسورهای اولتراسونیک به دلیل نصب آسان و قیمت اقتصادی، برای بسیاری از کاربردهای عمومی انتخاب می‌شوند، در صورت نیاز به دقت بالاتر یا اندازه‌گیری در مخازن بزرگ، رادار عملکرد بهتری ارائه می‌دهد.

برای مخازن دارای مواد شیمیایی و سیالات خورنده، معمولاً فناوری رادار یا Guided Radar پیشنهاد می‌شود. این تجهیزات در برابر بخارات شیمیایی، تغییرات دما و شرایط سخت فرآیندی مقاومت بیشتری دارند و در صورت انتخاب متریال مناسب، دوام و قابلیت اطمینان بالایی خواهند داشت.

در مخازن تحت فشار یا فرآیندهایی با دما و فشار بالا، استفاده از Guided Radar یا Radar بهترین انتخاب است. این فناوری‌ها تحت تأثیر فشار فرآیند قرار نمی‌گیرند و اندازه‌گیری پایداری را حتی در شرایط عملیاتی دشوار فراهم می‌کنند.

اگر سیال دارای کف، تلاطم یا امواج سطحی باشد، Guided Radar عملکرد دقیق‌تری نسبت به سایر فناوری‌ها دارد. هدایت امواج توسط پروب باعث می‌شود اندازه‌گیری کمتر تحت تأثیر کف یا نوسانات سطح قرار گیرد و نتایج قابل اعتمادتری به دست آید.

در مخازنی که بخار یا میعانات وجود دارد، استفاده از رادار نسبت به اولتراسونیک توصیه می‌شود. امواج راداری در برابر بخار و تغییرات شرایط محیطی حساسیت کمتری دارند و دقت اندازه‌گیری را حفظ می‌کنند.

برای مخازن کوچک یا کاربردهایی که تنها تشخیص رسیدن سطح به یک نقطه مشخص اهمیت دارد، استفاده از سوئیچ‌های شناوری (Float Switch) یا Tuning Fork گزینه‌ای اقتصادی و مطمئن است. این تجهیزات معمولاً برای کنترل سطح، جلوگیری از سرریز یا حفاظت از تجهیزات مورد استفاده قرار می‌گیرند.

همچنین در سیستم‌های حفاظت از پمپ، تشخیص به‌موقع حداقل یا حداکثر سطح اهمیت زیادی دارد. در چنین کاربردهایی، Tuning Fork و Float Switch به دلیل عملکرد سریع و قابلیت اطمینان بالا، از رایج‌ترین گزینه‌ها محسوب می‌شوند.

در جدول زیر بهترین پیشنهادها برای هر نوع مخزن ارائه شده است.

کاربردهای لول ترانسمیتر بورکرت در صنایع مختلف

به دلیل تنوع فناوری‌های اندازه‌گیری سطح، لول ترانسمیترهای بورکرت در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرند. این تجهیزات با ارائه اندازه‌گیری دقیق و پایدار، به کنترل بهتر فرآیندها، افزایش ایمنی تجهیزات و جلوگیری از بروز خطاهای عملیاتی کمک می‌کنند. مهم‌ترین این کاربردها عبارت‌اند از:

• صنایع آب و فاضلاب: در این صنعت برای اندازه‌گیری سطح آب در مخازن ذخیره، حوضچه‌ها، ایستگاه‌های پمپاژ و واحدهای مختلف تصفیه‌خانه و همچنین کنترل سطح برای جلوگیری از سرریز یا خشک‌کار کردن پمپ‌ها استفاده می‌شود.
• صنایع غذایی و نوشیدنی: در این صنعت برای اندازه‌گیری سطح مخازن شیر، نوشیدنی‌ها، روغن‌های خوراکی و سایر مواد اولیه و محصولات فرآیندی کاربرد دارد و می‌توان از آن در خطوط تولید و مخازن ذخیره استفاده کرد.
• صنایع دارویی: در این صنعت برای اندازه‌گیری سطح در راکتورهای تولید دارو، مخازن استریل و سیستم‌های CIP و SIP کاربرد دارد و انتخاب تجهیزات مناسب به رعایت الزامات بهداشتی و فرآیندی کمک می‌کند.
• صنایع شیمیایی: در این صنعت برای اندازه‌گیری سطح اسیدها، بازها، حلال‌ها و سایر مواد شیمیایی در مخازن ذخیره و تجهیزات فرآیندی استفاده می‌شود و در انتخاب تجهیز باید مقاومت متریال در برابر سیال مورد توجه قرار گیرد.
• صنایع نفت، گاز و پتروشیمی: در این صنعت برای اندازه‌گیری سطح مخازن ذخیره، تانک‌های فرآیندی و مخازن واسط و همچنین پایش سطح انواع سیالات هیدروکربنی و مواد فرآیندی مورد استفاده قرار می‌گیرد.
• صنایع نیروگاهی: در این صنعت برای پایش سطح آب، مواد شیمیایی و سایر سیالات مورد استفاده در بخش‌های مختلف نیروگاه و همچنین کنترل سطح مخازن و تجهیزات فرآیندی کاربرد دارد.
• صنایع معدنی و فرآوری مواد: در این صنعت برای اندازه‌گیری سطح مخازن دوغاب، آب فرآیندی و برخی مواد فله‌ای و همچنین کنترل سطح در مراحل مختلف فرآوری مواد معدنی استفاده می‌شود.

نکات مهم هنگام انتخاب لول ترانسمیتر بورکرت

انتخاب لول ترانسمیتر مناسب، علاوه بر فناوری اندازه‌گیری به مشخصات مخزن و شرایط واقعی فرآیند نیز بستگی دارد. بنابراین پیش از انتخاب مدل، باید اطلاعات زیر به‌طور دقیق مشخص شوند:

• نوع سیال: از مهم‌ترین عوامل است. چگالی، ویسکوزیته، رسانایی، خورندگی و دیگر ویژگی‌های سیال می‌توانند بر انتخاب فناوری و متریال قسمت‌های در تماس با سیال تأثیر بگذارند. برای مثال، برای سیالات خورنده باید جنس سنسور، پروب و آب‌بندی متناسب با ماده‌ی شیمیایی انتخاب شود.
• ارتفاع مخزن: محدوده‌ی اندازه‌گیری مورد نیاز باید مشخص باشد تا لول ترانسمیتر بتواند تمام بازه‌ی سطح مورد نظر را پوشش دهد. فاصله‌ی سنسور تا حداکثر و حداقل سطح سیال نیز در انتخاب و تنظیم تجهیز اهمیت دارد.
• قطر و شکل مخزن: ابعاد و هندسه‌ی مخزن می‌تواند بر نحوه‌ی نصب و عملکرد سنسور تأثیر بگذارد. تجهیزاتی مانند همزن، لوله‌های داخلی، کویل‌های حرارتی یا موانع دیگر نیز باید در نظر گرفته شود، زیرا ممکن است در مسیر اندازه‌گیری قرار گرفته و خطا ایجاد کنند.
• فشار کاری: اگر تجهیز برای یک مخزن تحت فشار است، باید حداکثر فشار کاری و فشار طراحی مخزن مشخص باشد. این موضوع به‌ویژه هنگام انتخاب تجهیزات راداری و Guided Radar و نوع اتصال فرآیندی اهمیت دارد.
• دمای فرآیند: دمای سیال و دمای محیط نصب باید با محدوده‌ی مجاز عملکرد لول سنسور مطابقت داشته باشد. در فرآیندهای دمای بالا، انتخاب صحیح سنسور، اتصال فرآیندی و متریال آب‌بندی اهمیت بیشتری پیدا می‌کند.
• وجود کف یا بخار: وجود کف روی سطح سیال یا بخار در فضای بالای مخزن می‌تواند عملکرد برخی فناوری‌های اندازه‌گیری را تحت تأثیر قرار دهد. بنابراین باید شرایط سطح مخزن مشخص شود تا فناوری مناسب، مانند رادار یا Guided Radar انتخاب شود.
• وجود تلاطم: در مخازنی که دارای همزن، جریان ورودی شدید یا سطح متلاطم هستند، ممکن است سطح سیال دائماً نوسان داشته باشد. بنابراین باید از فناوری و روش نصب مناسب استفاده کرد تا نوسانات سطح خطای قابل توجهی در اندازه‌گیری ایجاد نکنند.
• پیوسته یا نقطه‌ای: ابتدا باید مشخص شود که هدف، اندازه‌گیری مداوم مقدار سطح است یا تنها تشخیص رسیدن سطح به یک نقطه مشخص. برای اندازه‌گیری پیوسته معمولاً از لول ترانسمیتر استفاده می‌شود، در حالی که تجهیزاتی مانند Tuning Fork و Float Switch بیشتر برای تشخیص سطح نقطه‌ای، مانند حد بالا یا پایین، کاربرد دارند.
• جنس اتصالات و بدنه: جنس قسمت‌های در تماس با سیال باید متناسب با ماهیت سیال انتخاب شود. این موضوع در کاربردهای شیمیایی، غذایی و دارویی اهمیت ویژه‌ای دارد و می‌تواند بر مقاومت در برابر خوردگی، دوام تجهیز و قابلیت شست‌وشوی آن تأثیر بگذارد.
• نوع خروجی و پروتکل ارتباطی: پیش از خرید باید مشخص شود که لول ترانسمیتر چگونه باید با سیستم کنترل ارتباط برقرار کند. بسته به مدل و کاربرد، خروجی‌هایی مانند 4-20 mA و پروتکل‌های ارتباطی مانند HART یا IO-Link می‌توانند برای اتصال تجهیز به PLC، سیستم کنترل یا شبکه اتوماسیون مورد استفاده قرار گیرند.

خرید لول ترانسمیتر بورکرت

لول ترانسمیترهای بورکرت با بهره‌گیری از فناوری‌های رادار، گایدد رادار، اولتراسونیک، دیاپازون و شناوری طیف گسترده‌ای از نیازهای اندازه‌گیری سطح را در صنایع مختلف پوشش می‌دهند. انتخاب فناوری مناسب باید بر اساس ویژگی‌های فرآیند، شرایط محیطی، نوع سیال و الزامات دقت صورت بگیرد. در کاربردهایی با بخار، فشار یا دمای بالا، فناوری رادار گزینه‌ای مطمئن‌تر است، در حالی که برای کاربردهای اقتصادی مانند مخازن آب، اولتراسونیک می‌تواند انتخاب مناسبی باشد.

از آنجا که خرید کالای اصل و متناسب با نیاز، در دقت فرآیندها اثر مستقیم دارد، تجهیز صنعت ضمن فروش به‌روزترین مدل‌ها، امکان بررسی و مقایسه‌ی دقیق انواع لول ترانسمیتر بورکرت را فراهم کرده است. از بررسی اولیه تا مشاوره برای خرید و بهره‌برداری از این تجهیزات، تیم تخصصی کارشناسان ما همراه شما هستند.
