معرفی محصول

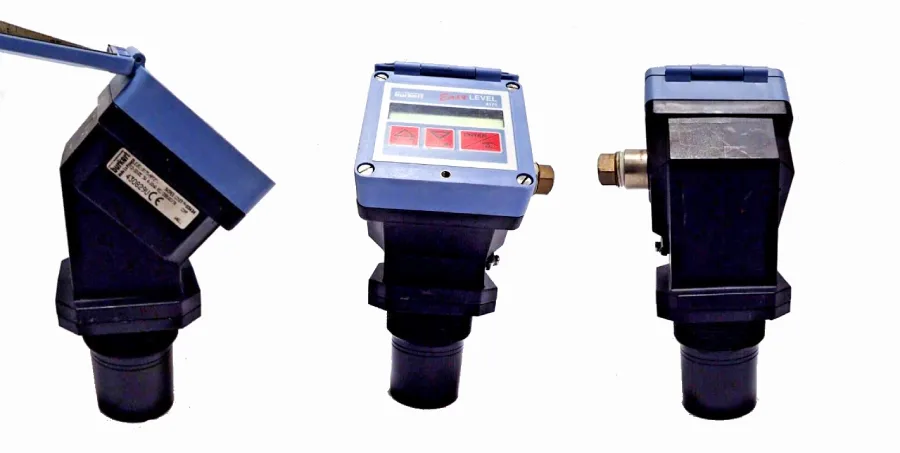

لول ترانسمیتر التراسونیک بورکرت ۸۱۷۵ یک ترانسمیتر سطح پرشدن بدون تماس است که برای اندازهگیری سطح یا حجم مایع در مخازن باز و بسته طراحی شده است. قرارگیری ترانسمیتر خارج از تماس مستقیم با محیط، مبنای عملکرد این تجهیز در اندازهگیری سطح مایع است. این مدل در دسته ترانسمیترهای سطح قرار میگیرد.
Type ۸۱۷۵ در صورت کاربرد، برای استفاده محدود با مواد جامد نیز مناسب است؛ این قابلیت به زاویه سطح یا ماده جامد بستگی دارد و نباید بهعنوان کاربرد عمومی برای تمام مواد جامد در نظر گرفته شود. محدوده اندازهگیری بر اساس ساختار نصب تعیین میشود: نسخه کمپکت از ۰/۳ تا ۱۰ متر و نسخه پنلی یا دیواری از ۰/۳ تا ۷ متر را پوشش میدهد.
دمای سیال مجاز برای این مدل از ۴۰- تا ۸۰ درجه سلسیوس، معادل ۴۰- تا ۱۷۶ درجه فارنهایت، اعلام شده است. حداکثر فشار مجاز نیز ۲ بار، معادل ۲۹/۰۲ PSI، در دمای ۲۵ درجه سلسیوس است. این حدود برای سیال و شرایطی که در شواهد محصول ذکر شدهاند، بیان میشوند.
نحوه عملکرد
ترانسدیوسر Type ۸۱۷۵ موج صوتی التراسونیک با فرکانس بالا را از پایه خود منتشر میکند. این موج با نرخ هشت پالس در ثانیه ارسال میشود و فرکانس انتشار آن ۵۰ کیلوهرتز است. اندازهگیری بر پایه انتشار و دریافت موج صوتی انجام میشود، نه تماس مستقیم با مایع.
میکروپروسسور، زمان پرواز موج را از لحظه تولید صدا تا دریافت آن اندازهگیری میکند. سپس این زمان به فاصله میان ترانسمیتر و محیط فرآیند در زیر آن یا به حجم تبدیل میشود. به این ترتیب، خروجی تجهیز میتواند بیانگر سطح یا حجم محاسبهشده در مخزن باشد.
در محدوده نزدیک به پایه ترانسدیوسر، فاصله محرم ۳۰ سانتیمتر وجود دارد. بنابراین مقدار اعلامشده برای فاصله محرم، از پایه ترانسدیوسر محاسبه میشود و با ابتدای محدوده اندازهگیری ۰/۳ متر ارتباط مستقیم دارد.
نصب و نگهداری
نسخه کمپکت، حسگر التراسونیک، ماژول الکترونیکی ترانسدیوسر و نمایشگر را در یک محفظه با درجه حفاظت IP65 یکپارچه میکند. در این نسخه، محدوده اندازهگیری ۰/۳ تا ۱۰ متر است و دمای محیط مجاز برای عملیات و نگهداری از ۲۰- تا ۶۰ درجه سلسیوس، معادل ۴- تا ۱۴۰ درجه فارنهایت، اعلام شده است.
تغذیه الکتریکی Type ۸۱۷۵ میتواند ۱۸ تا ۳۲ ولت DC سهسیمه، فیلتر و رگولهشده، یا ۱۱۵/۲۳۰ ولت AC با فرکانس ۵۰/۶۰ هرتز و تلرانس ±۱۰ درصد باشد. انتخاب نوع تغذیه در این مدل به گزینه الکتریکی تجهیز مربوط است.
سیگنال خروجی استاندارد ۴ تا ۲۰ میلیآمپر با مقدار ±۲ درصد است. هنگام بروز خطا، سیگنال ۲۲ میلیآمپر ارائه میشود و خروجی را میتوان بهصورت معکوس، از ۲۰ تا ۴ میلیآمپر، تنظیم کرد.
مشخصات فنی لول ترانسمیتر التراسونیک بورکرت ۸۱۷۵
| معرفی و کاربرد | ترانسمیتر سطح پُرشدن بدون تماس، طراحیشده برای اندازهگیری سطح یا حجم مایع در مخازن باز یا بسته |
|---|---|
| کاربرد با مواد جامد | مناسب برای استفاده محدود با مواد جامد (بسته به زاویه) |
| اصل کار – انتشار موج | موج صوتی التراسونیک فرکانس بالا هشت بار در ثانیه از پایه ترانسدیوسر پالسزدایی میشود |
| اصل کار – اندازهگیری زمان پرواز | میکروپروسسور زمان پرواز را بین تولید و دریافت صدا اندازهگیری و به فاصله یا حجم بین ترانسمیتر و محیطه فرآیند تبدیل میکند |
| محدوده اندازهگیری (نسخه کمپکت) | ۰/۳ تا ۱۰ متر |
| محدوده اندازهگیری (نسخه پنل/دیواری) | ۰/۳ تا ۷ متر |
| دما مجاز سیال | −۴۰ تا ۸۰ درجه سلسیوس (−۴۰ تا ۱۷۶ درجه فارنهایت) |
| حداکثر فشار مجاز | حداکثر ۲ بار (۲۹/۰۲ PSI) در دمای ۲۵ درجه سلسیوس |
| دمای محیط (کمپکت و پروب ۸۱۷۰) | −۲۰ تا +۶۰ درجه سلسیوس (−۴ تا ۱۴۰ درجه فارنهایت) (عملیات و نگهداری) |
| سیگنال خروجی استاندارد | ۴ تا ۲۰ میلیآمپر (± ۲٪)؛ سیگنال خطا ۲۲ میلیآمپر؛ قابل معکوس به ۲۰-۴ میلیآمپر |
| طبقه حفاظت (کمپکت، پنل و دیواری) | IP65 |
| فاصله محرم (Blocking Distance) | ۳۰ سانتیمتر از پایه ترانسدیوسر |
| فرکانس انتشار | ۵۰ کیلوهرتز |
| تغذیه الکتریکی | ۱۸ تا ۳۲ ولت DC (سه سیمه) فیلتر و رگولهشده یا ۱۱۵/۲۳۰ ولت AC ۵۰/۶۰ هرتز (± ۱۰٪) |
| نصب – نسخه کمپکت | ترانسدیوسر التراسونیک و ماژول الکترونیکی (ترانسدیوسر) همراه با صفحه نمایش در یک محفظه IP65 ادغام شدهاند |
سوالات متداول
لول ترانسمیتر بورکرت ۸۱۷۵ برای چه کاربردی استفاده میشود؟
این تجهیز برای اندازهگیری بدون تماس سطح یا حجم مایع در مخازن باز یا بسته طراحی شده است. استفاده محدود با مواد جامد نیز ممکن است، اما به زاویه بستگی دارد.
محدوده اندازهگیری Type ۸۱۷۵ چقدر است؟
محدوده نسخه کمپکت ۰/۳ تا ۱۰ متر است. نسخه پنلی و دیواری محدوده ۰/۳ تا ۷ متر دارد.
خروجی لول ترانسمیتر ۸۱۷۵ چیست؟
خروجی استاندارد ۴ تا ۲۰ میلیآمپر با مقدار ±۲ درصد است. سیگنال خطا ۲۲ میلیآمپر بوده و خروجی امکان معکوسشدن به ۲۰ تا ۴ میلیآمپر را دارد.
دمای مجاز سیال برای بورکرت ۸۱۷۵ چقدر است؟
دمای مجاز سیال از ۴۰- تا ۸۰ درجه سلسیوس، معادل ۴۰- تا ۱۷۶ درجه فارنهایت، اعلام شده است.
فاصله محرم ترانسمیتر التراسونیک ۸۱۷۵ چقدر است؟
فاصله محرم این مدل ۳۰ سانتیمتر از پایه ترانسدیوسر است.
