# چرا شیر برقی دانفوس باز نمی‌ شود؟ (۷ علت رایج + راه‌ حل)

شیر برقی دانفوس معمولا به یکی از این چهار دلیل باز نمی‌ شود؛ بوبین سوخته یا قطع شده، ولتاژ به بوبین نمی‌ رسد یا افت دارد، اختلاف فشار سیستم از حداقل مجاز شیر پایین‌ تر آمده یا اوریفیس داخلی پایلوت با رسوب و کثیفی گرفته شده است. اگر شیر شما از نوع سرو عملگر مثل EV220B است، اختلاف فشار همیشه اولین موردی‌ است که باید بررسی کنید، چون خیلی از تکنسین‌ ها فقط سراغ برق می‌ روند و این نکته را نادیده می‌ گیرند. در ادامه هر کدام از این علت‌ ها را با روش تست عملی توضیح می‌ دهیم تا بتوانید سریع مشکل را پیدا کنید.

## شیر برقی دانفوس چگونه باز می‌ شود؟

قبل از اینکه سراغ علت خرابی برویم، بهتر است بدانید [شیر برقی دانفوس](https://tajhiz-sanat.com/product-tag/danfoss-solenoid-valve/) دقیقا با چه مکانیزمی باز می‌ شود، چون خیلی از علت‌ های خرابی مستقیم به همین مکانیزم برمی‌ گردد. دانفوس دو خانواده اصلی از شیرهای برقی تولید می‌ کند و رفتار هرکدام هنگام بروز مشکل کاملا متفاوت است.

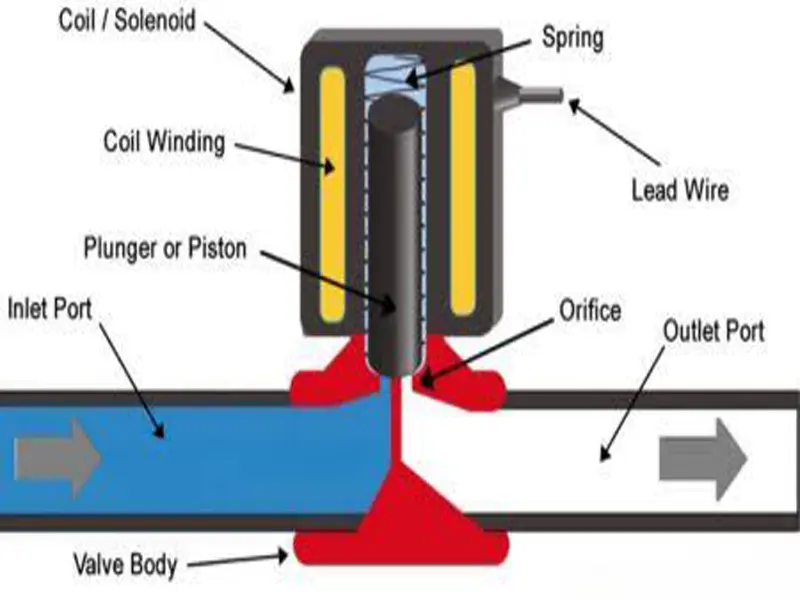

- **شیرهای مستقیم‌عمل (Direct-acting)** مثل سری EV210B: در این نوع، بوبین به‌ طور مستقیم شفت و دیافراگم را بالا می‌ کشد و مسیر سیال باز می‌ شود. این شیرها نیازی به فشار سیستم ندارند و حتی در فشار صفر هم کار می‌ کنند.
- **شیرهای سرو عملگر یا پایلوت‌ محور (Pilot-operated)** مثل سری EV220B: بوبین در این حالت فقط یک اوریفیس کوچک پایلوت را باز می‌ کند و این اختلاف فشار بین ورودی و خروجی است که دیافراگم اصلی را بالا می‌ کشد. این طراحی برای دبی‌ های بالا با مصرف انرژی کمتر بوبین به کار می‌ رود.

نکته‌ای که اکثر افراد نمی‌ دانند این است که هر شیر سرو عملگر یک بازه فشار کاری مشخص روی دیتاشیت و پلاک خودش دارد. مثلا برخی مدل‌ های EV220B در سایزهای مختلف، بازه اختلاف فشار از حدود ۰.۱ تا ۲۰ بار دارند و این عدد دقیقا بسته به سایز DN و نوع شیر فرق می‌ کند. اگر فشار سیستم شما زیر این حداقل بیفتد، شیر حتی با برق کامل هم باز نمی‌ شود، چون نیروی مغناطیسی بوبین به‌ تنهایی برای بلند کردن دیافراگم اصلی کافی نیست.

در کنار این، مفهوم دیگری به نام MOPD یا حداکثر اختلاف فشار کاری هم وجود دارد که نقطه مقابل ماجراست؛ یعنی اگر فشار ورودی خیلی بالاتر از حد مجاز شیر باشد، باز هم بوبین نمی‌ تواند بر آن غلبه کند. پس همیشه هر دو سر این بازه فشار را باید بررسی کنید.

![مقایسه مکانیزم عملکرد شیر برقی مستقیم‌ عمل و پایلوت‌ دار](https://tajhiz-sanat.com/wp-content/uploads/solenoid-valve-working-principle-diagram-direct-acting-pilot-operated.webp)

## ۷ علت اصلی باز نشدن شیر برقی دانفوس

حالا که مکانیزم کار شیر را می‌ دانید، وقت آن رسیده که سراغ علت‌ های واقعی خرابی برویم. هر کدام از این هفت علت را با علامت قابل مشاهده و روش تست عملی آورده‌ ایم تا خودتان بتوانید مرحله به مرحله جلو بروید.

### قطعی یا سوختن بوبین

وقتی بوبین می‌ سوزد یا سیم‌ پیچ داخلش قطع می‌ شود، هیچ صدای کلیک یا وزوز مغناطیسی هنگام برق‌ دار شدن نمی‌ شنوید و گاهی بوبین داغ غیرعادی می‌ شود یا حتی بوی سوختگی می‌ دهد. برای تست این مورد، مولتی‌ متر را روی حالت اهم‌ متر بگذارید و مقاومت بوبین را اندازه بگیرید. اگر عدد بی‌ نهایت نشان داد یعنی مدار قطع شده و اگر عدد صفر یا خیلی پایین بود یعنی اتصالی دارد؛ در هر دو حالت بوبین خراب است. مقدار مقاومت سالم برای هر مدل کویل دانفوس متفاوت است، پس حتما آن را از دیتاشیت همان مدل استخراج کنید.

### ولتاژ ناکافی یا نوسان برق

گاهی بوبین صدای وزوز می‌ دهد اما شیر کامل باز نمی‌ شود، که در این حالت باید سراغ ولتاژ بروید. ولتاژ سر بوبین را حین کارکرد با مولتی‌ متر روی حالت AC اندازه بگیرید و با ولتاژ نامی حک‌ شده روی بوبین مقایسه کنید. اگر افت ولتاژ بیش از ده درصد باشد، نیروی مغناطیسی بوبین برای باز کردن کامل شیر کافی نخواهد بود.

### اختلاف فشار پایین‌ تر از حداقل مجاز شیر

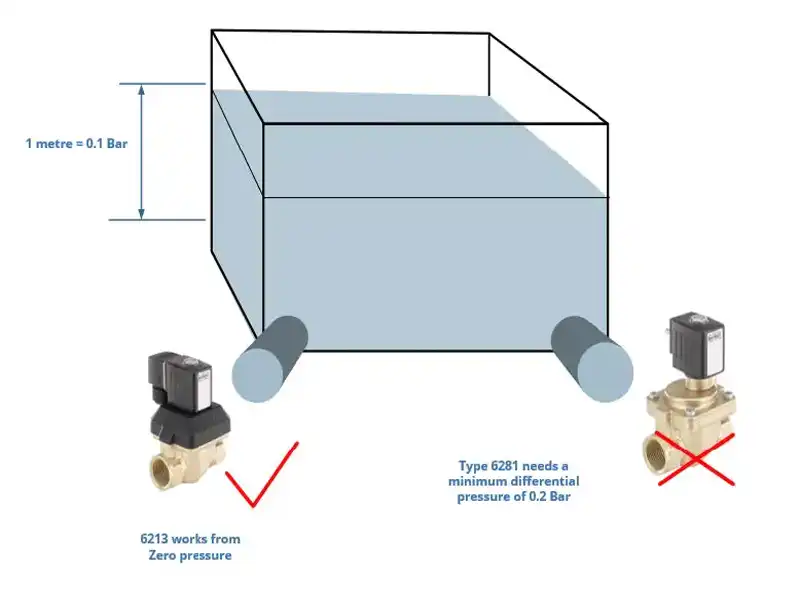

این علت مخصوص شیرهای سروو عملگر مثل EV220B است و شاید مهم‌ ترین موردی باشد که در این مقاله باید یاد بگیرید. علامت مشخصه‌ اش این است که بوبین کاملا سالم و مغناطیسی عمل می‌ کند و حتی صدای جذب آرمیچر را می‌ شنوید، اما سیال عبور نمی‌ کند یا فقط کمی نشت دارد. برای تست، فشار ورودی و خروجی شیر را جداگانه اندازه بگیرید و اختلاف آن را با بازه «Differential pressure» روی پلاک شیر یا دیتاشیت مقایسه کنید. اگر این عدد کمتر از حداقل مجاز باشد، مشکل دقیقا همین‌جاست.

![نقش اختلاف فشار در باز شدن شیر برقی پایلوت‌ عملگر](https://tajhiz-sanat.com/wp-content/uploads/pilot-operated-solenoid-valve-minimum-differential-pressure-diagram.webp)

### گرفتگی اوریفیس پایلوت یا فیلتر ورودی

اگر شیر قبلا درست کار می‌ کرده و به‌ مرور کند یا ناقص باز می‌ شود، احتمالا رسوب یا کثیفی اورفیس پایلوت را گرفته است، مخصوصا اگر سیستم فیلتر بالادست نداشته باشد. برای بررسی، ابتدا برق را قطع و فشار یا تبرید سیستم را تخلیه کنید، سپس شیر را باز کرده و اوریفیس و دیافراگم را از نظر بصری بازرسی کنید. وجود ذرات ریز یا رسوب آهک و اکسید فلزات نشانه قطعی همین علت است.

### نصب اشتباه

وقتی یک شیر تازه نصب‌ شده اصلا کار نمی‌ کند، قبل از هر چیز باید نصب را بررسی کنید. جهت پیکان روی بدنه شیر باید دقیقا با جهت جریان سیال هم‌ خوانی داشته باشد و طبق توصیه دانفوس، بوبین باید رو به بالا نصب شود. یک اشتباه ساده در جهت نصب می‌ تواند کل عملکرد شیر را از همان ابتدا مختل کند.

### چسبندگی مکانیکی آرمیچر یا فرسودگی دیافراگم

برای تشخیص این علت، بوبین را از روی بدنه شیر بیرون بکشید؛ اگر به‌ راحتی جدا شد، آرمیچر آزاد است و مشکل جای دیگری‌ست، اما اگر بوبین به سختی جدا شد یا انگار «جامپ» کرده بود، یعنی آرمیچر گیر کرده است. بعد از باز کردن بوبین، شفت داخل سولنوئید را به آرامی بیرون بکشید و لاستیک سر آن را بررسی کنید؛ اگر خورده‌ شده یا از حالت طبیعی خارج شده بود، همین قطعه باید تعویض شود.

### عدم تطابق کویل با ولتاژ، فرکانس یا مدل شیر

اگر اخیرا کویل شیر را تعویض کرده‌ اید یا کویل غیراصل نصب شده، احتمال این علت بالاست. کد فنی حک‌ شده روی کویل را با کد سفارش رسمی دانفوس مطابقت دهید و مطمئن شوید ولتاژ و فرکانس آن دقیقا با مشخصات شیر شما یکی‌ست، چون یک کویل نامتناسب حتی اگر روی شیر جا بگیرد، نیروی کافی برای باز کردن آن را تولید نمی‌ کند.

## جدول تشخیص سریع علت بر اساس علامت

قبل از اینکه سراغ باز کردن شیر بروید، بد نیست نگاهی به جدول زیر بیندازید تا با توجه به علامتی که مشاهده کرده‌ اید، مستقیم سراغ اقدام درست بروید و وقت خود را برای تست‌ های غیرضروری هدر ندهید.

| **علامت مشاهده‌شده** | **علت محتمل** | **اقدام اولیه** |
| ------------------------------------ | --------------------- | ------------------------- |
| هیچ صدا یا وزوزی از بوبین شنیده نمی‌شود | قطعی بوبین یا نرسیدن برق | تست مقاومت بوبین با مولتی‌متر |
| وزوز هست ولی سیال عبور نمی‌کند | افت ولتاژ یا اختلاف فشار پایین | اندازه‌گیری ولتاژ و فشار ورودی و خروجی |
| قبلا درست کار می‌کرده، حالا کند یا ناقص باز می‌شود | رسوب در اورفیس پایلوت | بازرسی و تمیزکاری داخلی شیر |
| شیر تازه نصب‌شده اصلاً کار نمی‌کند | نصب اشتباه یا کویل نامتناسب | بررسی جهت نصب و کد فنی کویل |
| بوبین به‌سختی از بدنه جدا می‌شود | چسبندگی آرمیچر | بررسی حرکت آزاد شفت و لاستیک سر آن |

## یک مثال کاربردی از عیب‌ یابی واقعی

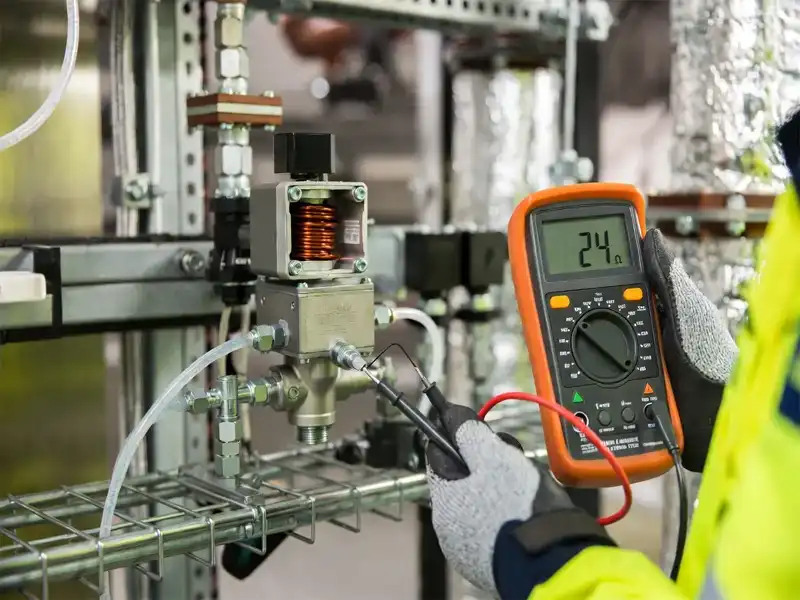

برای اینکه همه این نکات را کنار هم ببینید، یک سناریوی واقعی را با هم مرور می‌ کنیم. فرض کنید یک شیر برقی EV220B روی خط آب سرد صنعتی نصب شده و سال‌ ها بدون مشکل کار کرده است. یک روز، با وجود اینکه بوبین برق‌ دار می‌ شود و صدای وزوز طبیعی هم می‌ دهد، شیر باز نمی‌ شود. تکنسین اول سراغ بوبین می‌ رود و با مولتی‌ متر مقاومت آن را تست می‌ کند که کاملا سالم است. قدم بعدی اندازه‌گیری فشار ورودی و خروجی شیر است و همین‌ جا مشخص می‌ شود که اختلاف فشار فعلی سیستم حدود ۰.۰۵ بار است، در حالی که طبق دیتاشیت همان مدل، حداقل فشار مجاز ۰.۱ بار بوده است.

با کمی بررسی بیشتر معلوم می‌ شود پمپ تقویت‌ فشار سیستم اخیرا تعویض شده و فشار کاری خط پایین آمده است. در این وضعیت دو راه‌حل وجود دارد؛ یا فشار سیستم باید به بازه مجاز شیر برگردد، یا شیر باید با یک مدل مستقیم‌ عمل که حداقل فشار آن صفر است جایگزین شود. این دقیقا همان نوع تحلیلی‌ست که خیلی از تکنسین‌ ها به آن فکر نمی‌ کنند، چون معمولا همه توجه روی بوبین و برق متمرکز می‌ شود و فشار سیستم فراموش می‌ شود.

![بررسی و تعمیر شیر برقی توسط تکنسین](https://tajhiz-sanat.com/wp-content/uploads/solenoid-valve-maintenance-troubleshooting-technician.webp)

## خطاهای رایج هنگام عیب‌یابی و تعمیر

در کنار شناخت علت‌ ها، دانستن اشتباهاتی که نباید مرتکب شوید هم به‌ همان اندازه اهمیت دارد، چون بعضی از این خطاها می‌ توانند شیر یا کویل را کاملا از کار بیندازند.

- باز کردن بوبین درحالی‌ که هنوز برق‌دار است، چون این کار می‌ تواند بوبین را کاملا بسوزاند.
- تعویض کویل بدون بررسی تطابق ولتاژ و فرکانس با کد فنی اصلی شیر.
- نادیده گرفتن فیلتر یا صافی بالادست بعد از نصب یا تعویض شیر.
- اندازه‌گیری فشار دیفرانسیل در شرایطی که هوای سیستم تخلیه نشده یا فشار ناپایدار است.
- استفاده دوباره از دیافراگم یا سیت فرسوده به‌ جای نصب کیت یدکی اصلی دانفوس.
- بی‌توجهی به جهت جریان مشخص‌ شده روی بدنه شیر هنگام نصب مجدد.

## جمع‌ بندی

همان‌طور که دیدید، تشخیص دقیق علت باز نشدن شیر برقی دانفوس نیازمند بررسی هم‌ زمان سه بخش است؛ برق و بوبین، فشار سیستم و وضعیت مکانیکی داخل شیر. اگر فقط یکی از این سه بخش را بررسی کنید، ممکن است علت واقعی را از دست بدهید، مخصوصا وقتی صحبت از شیرهای سرو عملگر مثل EV220B باشد که فشار دیفرانسیل نقش تعیین‌ کننده‌ای در عملکردشان دارد.

اگر بعد از انجام این بررسی‌ ها همچنان مطمئن نیستید مشکل از کدام بخش است، کد فنی روی بدنه یا کویل شیر و شرایط کاری سیستم‌ تان شامل فشار، دما و نوع سیال را برای ما ارسال کنید تا تیم فنی تجهیز صنعت مدل دقیق شیر شما را استعلام کرده و راه‌ حل مناسب را پیشنهاد دهد.

جهت کسب اطلاعات بیشتر و [خرید شیر برقی](https://tajhiz-sanat.com/product-category/پایپینگ/شیرآلات/شیرهای-برقی/) اقدام نمائید.

## سوالات متداول

![تصویر بارگذار](https://tajhiz-sanat.com/wp-content/plugins/easy-accordion-free/public/assets/ea_loader.svg)
### چطور بفهمم بوبین شیر برقی دانفوس سوخته است؟
کافیست مقاومت بوبین را با مولتی‌متر روی حالت اهم‌متر اندازه بگیرید. اگر عدد بی‌نهایت نشان داد یعنی مدار قطع شده و اگر عدد صفر یا خیلی نزدیک به صفر بود یعنی اتصالی رخ داده است. هر دو حالت به معنی خرابی بوبین است.

### آیا شیر برقی دانفوس بدون فشار سیستم هم باز می‌ شود؟
بستگی به نوع شیر دارد. مدل‌ های مستقیم‌ عمل مثل EV210B حتی در فشار صفر هم باز می‌ شوند، اما مدل‌ های سرو عملگر مثل EV220B به یک حداقل اختلاف فشار نیاز دارند و بدون آن باز نمی‌ شوند.

### چرا شیر برقی دانفوس فقط کمی باز می‌ شود و کامل باز نمی‌ شود؟
این حالت معمولا نشانه گرفتگی جزئی اوریفیس پایلوت با رسوب یا کثیفی است، یا اینکه اختلاف فشار سیستم در مرز پایین بازه مجاز شیر قرار گرفته است. بازرسی داخلی شیر و اندازه‌گیری دقیق فشار می‌ تواند این دو حالت را از هم جدا کند.

### آیا می‌ توان کویل شیر برقی دانفوس را جداگانه تعویض کرد؟
بله، بیشتر شیرهای برقی دانفوس با طراحی جدا از بوبین ساخته شده‌اند و همین موضوع تعویض کویل را بدون نیاز به تعویض کل شیر ممکن می‌ کند. فقط باید مطمئن شوید کویل جدید از نظر ولتاژ، فرکانس و کد فنی دقیقا با شیر شما تطابق دارد.

### حداقل اختلاف فشار مجاز برای مدل‌های EV220B چقدر است؟
این عدد بسته به سایز DN و مدل دقیق شیر متفاوت است و معمولا بین ۰.۱ تا ۰.۳ بار برای سایزهای کوچک‌ تر گزارش شده است. برای اطمینان کامل، همیشه باید به دیتاشیت رسمی همان مدل مراجعه کنید، چون این عدد استاندارد ثابتی برای کل خانواده EV220B نیست.
