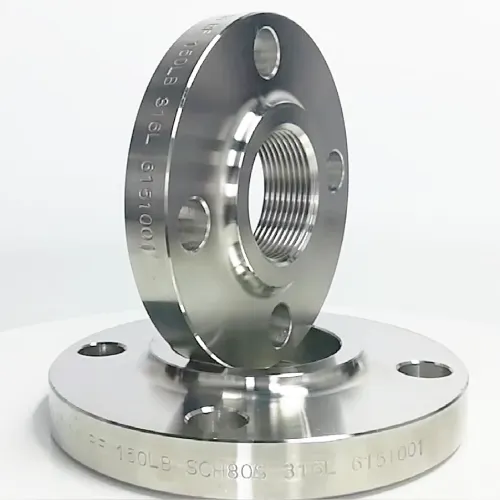

فلنج رزوه ای

فلنج رزوه ای یا Threaded Flange یک نوع فلنج است که برای اتصال لوله‌ها و تجهیزات بدون نیاز به جوشکاری استفاده می‌شود. این فلنج دارای رزوه مخروطی شکل در قسمت داخلی خود است که به طور پیچشی لوله را در خود جا می‌دهد. به این ترتیب، لوله به سادگی و با استفاده از پیچ و مهره در این فلنج قرار می‌گیرد و اتصال محکمی بین لوله و تجهیزات فراهم می‌شود.

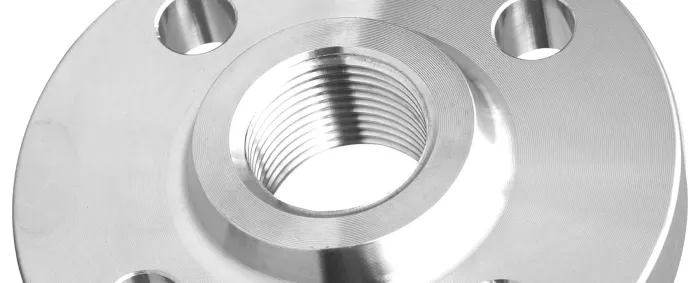

فلنج رزوه ای

این نوع فلنج‌ها اغلب در سیستم‌های لوله‌کشی با فشار و دمای متوسط استفاده می‌شوند و به عنوان راهی سریع و آسان برای اتصال و جداسازی لوله‌ها و تجهیزات مورد استفاده قرار می‌گیرند.

تجهیز صنعت یکی از بهترین تامین کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور است، این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه پایپینگ انواع فلنج ها اسلیپون، تخت، کور، عینکی و … همچنین فروش انواع فلنج ها ی ایرانی ، اروپایی، ژاپنی ،فلنج رزوه ای در هر سایز و ریتینگی را با بهترین قیمت و کیفیت به فروش می رساند.

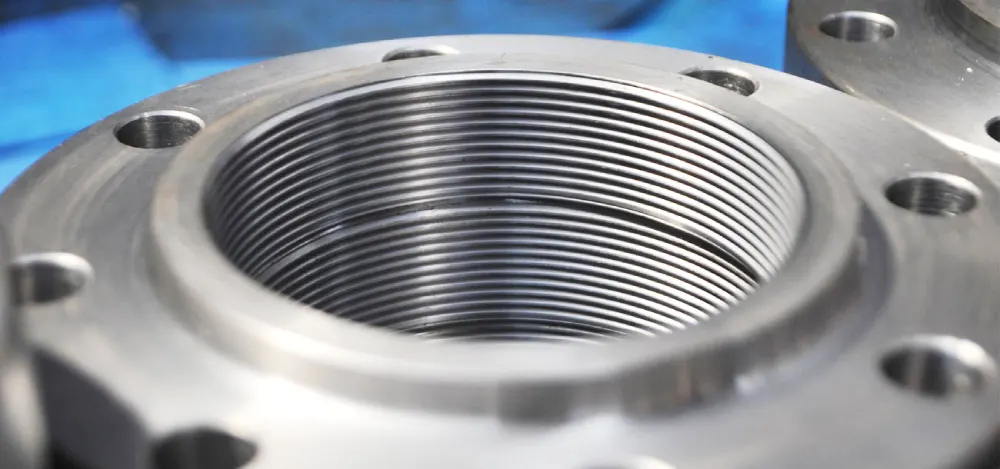

تعریف فلنج رزوه ای

فلنج رزوه ای یا فلنج دنده ای Threaded Flange یکی از انواع فلنج هاست که برای اتصال به لوله یا اتصالات دیگر بدون نیاز به جوشکاری استفاده می‌شود. این فلنج دارای یک رزوه مخروطی شکل در قسمت داخلی خود است که به عنوان پیچشی عمل می‌کند.

فرایند اتصال با استفاده از فلنج رزوه ای به این صورت است که لوله با پیچش داخلی خود را در رزوه مخروطی فلنج قرار می‌دهد و با آببندی کردن آن، اتصال محکمی بین لوله و فلنج بوجود می‌آید. این روش اتصال بدون نیاز به جوشکاری است و به دلیل عدم نیاز به حرارت و جوشکاری، در مواردی که احتمال انفجار یا خطرات دیگر وجود دارد، بهترین گزینه است.

فلنج رزوه ای برای اتصالات با قطر کوچک تا متوسط و در فشارهای نسبتاً کمتر مورد استفاده قرار می‌گیرد. این فلنج ها معمولاً در سیستم های لوله کشی مورد استفاده قرار می‌گیرند که نیاز به تعویض و تعمیرات مکرر دارند و استفاده از جوشکاری ممکن نیست یا غیرممکن است.

مشخصات فنی فلنج رزوه ای

فلنج رزوه ای، همانطور که از نامش پیداست، اتصال به صورت رزوه ای می باشد. این فلنج شبیه به فلنج SLIP ON می باشد با این تفاوت که به جای جوش از رزوه استفاده می شود. این عامل یکی از مهم ترین مزیت های این فلنج می باشد که امکان باز و بست شدن فلنج به دفعات زیاد و در موقعیت های پر خطر را به ما می دهد. فلنج های رزوه ای در سایز و فشار های کاری مختلف موجود می باشند اما سایز های کوچک تر آن بیشتر به کاربرد دارد.

در اتصال این نوع فلنج باید از نوار تفلون مخصوص برای آب بندی رزوه ها استفاده کرد و این فلنج معمولاً در خطوط فشار پایین استفاده می شود. از این نوع فلنج در صنایع مختلف برای سرویس های آب آشامیدنی و مصارف شستشو استفاده می گردد.

در سیستم هایی که خطوط لوله ضخامت کمی دارند، استفاده از فلنج رزوه ای مناسب نیست زیرا ایجاد رزوه بر روی لوله هایی با ضخامت کم امکان پذیر نیست.

این فلنج بر اساس استاندارد ASME B16.5 تولید می گردد و به دلیل کاربری آسان و پرمصرف، در سایز های ½ تا 6 اینچ بسیار مورد استفاده قرار می گیرد. همچنین، این فلنج با نام فلنج دنده ای نیز شناخت می شود. فلنج رزوه ای یک راه سریع و آسان برای اتصال لوله ها و اتصالات است که نیازی به جوشکاری ندارد.

این فلنج با استفاده از رزوه در محل اتصال، اتصال محکمی را فراهم می‌کند. به عبارت دیگر، لوله با پیچش داخلی خود را در رزوه مخروطی فلنج قرار می‌دهد و با آببندی کردن آن، اتصال محکمی بین لوله و فلنج ایجاد می‌شود.

انواع فلنج ها بر اساس نحوه اتصال به یکدیگر و آب بندی بین شان

  • Raised Face Flanges (فلنج با سطح برآمده)
  • Flat Face Flanges (فلنج با سطح صاف)
  • Ring Type Joint Flanges (فلنج رینگی RTJ)
  • Male and Female Flanges (فلنج نر و ماده)
  • Tongue and Groove Flanges (فلنج زبانه و شیار)

انواع فلنج ها از لحاظ نحوه اتصال به لوله یا سایر اجزای پایپینگ

  • Weld Neck Flange (فلنج گلودار جوشی)
  • Long Weld Neck Flange (فلنج گلو بلند جوشی)
  • Slip-On Flange (فلنج اسلیپ-آن یا اسلیپون)
  • Socket Weld Flange (فلنج سوکت ولد)
  • Blind Flange (فلنج کور)
  • Lap Joint Flange (فلنج لپ جوینت)
  • Threaded Flange (فلنج رزوه ای)
  • Orifice Flange (فلنج اوریفیس)
  • Spectacle Blind Flange (فلنج توری کور)

انواع فلنج رزوه ای

لبه دار

این نوع فلنج با لبه‌هایی که به داخل خط لوله روبرو می‌شود تولید می‌شود. این لبه‌ها به داخل رزوه لوله می‌رود و با پیچش دادن فلنج به لوله، اتصال محکمی ایجاد می‌شود. این نوع فلنج به دلیل داشتن لبه های برجسته، از نشتی جلوگیری می‌کند و برای فشارها و دماهای بالا مناسب است.

تخت

در این نوع فلنج، لبه‌ها به صورت تخت و بدون برجستگی تولید می‌شوند. این فلنج‌ها از ورق ساخته می‌شوند و به لوله با استفاده از رزوه اتصال می‌یابند. این نوع فلنج معمولاً برای فشارها و دماهای پایین‌تر و در کاربردهای کمتر باربری مورد استفاده قرار می‌گیرد.

در استاندارد ASME B16.5، فلنج‌های فورج بر اساس لبه دار (Raised Face) تولید می‌شوند. این نوع فلنج‌ها دارای لبه‌های برجسته هستند که با لبه‌های داخلی لوله در تماس می‌باشند و با پیچش دادن فلنج به لوله، اتصال محکمی ایجاد می‌شود. این فلنج‌ها قابل استفاده در فشارها و دماهای بالا هستند.

در مقابل، فلنج‌های PN که از ورق ساخته می‌شوند، معمولاً به صورت تخت تولید می‌شوند. این فلنج‌ها از ورق فولادی ساخته می‌شوند و به لوله با استفاده از رزوه اتصال می‌یابند. این نوع فلنج‌ها بیشتر در استانداردهای اروپایی مانند استاندارد PN16، PN25 و غیره استفاده می‌شوند و معمولاً در فشارها و دماهای کمتر استفاده می‌شوند.

انتخاب بین فلنج‌های لبه دار بر اساس استاندارد ASME B16.5 و فلنج‌های PN تخت بستگی به نیازها و شرایط خاص پروژه دارد.

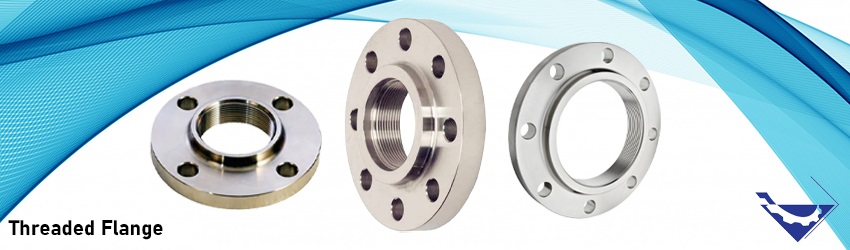

قیمت و خرید فلنج رزوه ای
تجهیز صنعت به عنوان تامین کننده فلنج رزوه ای با تنوع سایز و کلاس های مختلف، قادر است به شما بهترین پیشنهاد را ارائه دهد. با توجه به نیازهای شما، این شرکت می‌تواند فلنج‌های مناسب را با توجه به نیازهای فنی و قیمت مناسب برای شما ارائه دهد. با توجه به تجربه و دانش فنی خود، تجهیز صنعت توسط کارشناسان فنی خودمی‌تواند به شما کمک کند تا بهترین فلنج رزوه ای را برای پروژه یا نیازهای خاص خود جهت خرید انتخاب کنید.

عوامل تاثیرگذار در قیمت فلنج رزوه ای

جنس مصرفی: نوع جنس استفاده شده در تولید فلنج رزوه ای می‌تواند تاثیر زیادی در قیمت داشته باشد. مصرف جنس‌های با کیفیت و مقاوم معمولاً قیمت بالاتری دارد.

ابعاد و قطر فلنج: ابعاد و قطر فلنج رزوه ای نیز بر قیمت آن تاثیر می‌گذارد. فلنج‌های با قطر بزرگتر و ابعاد پیچیده معمولاً قیمت بیشتری دارند.

استانداردها و مشخصات فنی: استانداردها و مشخصات فنی مربوط به فلنج رزوه ای نیز می‌تواند بر قیمت آن تأثیر داشته باشد. تولید فلنج‌هایی با استانداردها و مشخصات خاص ممکن است هزینه بیشتری داشته باشد.

تعداد و نوع پیچ و مهره: تعداد و نوع پیچ و مهره‌های استفاده شده در فلنج رزوه ای نیز می‌تواند تأثیری در قیمت آن داشته باشد. پیچ و مهره‌های با کیفیت بالا و مقاوم معمولاً قیمت بیشتری دارند.

نوع و روش تولید: نوع و روش تولید فلنج رزوه ای نیز می‌تواند تأثیری در قیمت آن داشته باشد. استفاده از روش‌های پیشرفته و مدرن تولید ممکن است قیمت را افزایش دهد.

عوامل تاثیرگذار در قیمت فلنج رزوه ای

مزایای فلنج رزوه ای

  • قیمت مناسب
  • اتصال محکم و قوی
  • عدم نیاز به جوشکاری
  • مقاومت در برابر فشار و نشتی
  • آسانی در نصب و تعمیر
  • انعطاف‌پذیری در اتصال به لوله‌ها با قطرها و استانداردهای مختلف
  • قابلیت جداسازی و تعویض
  • مقاومت در برابر دماهای بالا
  • استفاده در جاهایی که امکان انفجار وجود دارد
  • استفاده در صنایع مختلف مانند نفت و گاز، شیمیایی، آب و فاضلاب و ساختمان

تجهیز صنعت بهترین ارائه دهنده‌ی تجهیزات ابزار دقیق در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع فلنج ها را با بهترین قیمت و کیفیت به فروش می رساند. جهت خرید و کسب اطلاعات بیشتر با کارشناسان فنی و فروش ما در تماس باشند.

لیست قیمت فلنج رزوه ای

لیست قیمت فلنج نمایندگی فروش فلنج های( اسلیپون -عینکی-کور -لب جوینت- تخت – اریفیس- گلودار -ساکت ولد -لب جوش-فولادی استیل- چدنی -جوشی -دنده ای- فلنج رزوه ای -کلاس 150-300-600-900-1500- PN10-PN16 PN40-PN80 از سایز1 اینچ تا 120 اینچ ایرانی اروپایی ,ژاپنی ,کره ای, چینی) ،بصورت موجود و تحویل فوری می باشد.
