فلنج لبه دار

فلنج لبه دار (Lap Joint Flange)، از دو قطعه جداگانه تشکیل شده است و برای اتصال همراه با کف رینگ (Stub End) مورد استفاده قرار می گیرد. این نوع فلنج های صنعتی برای سایزهای بزرگ و هنگامی که فلنج سخت تنظیم می شود مناسب می باشند.

فلنج لبه دار یا فلنج گردان از یک دیسک حلقه ای و یک قسمت گلویی سرپیچ تشکیل شده است. در این فلنج ها لوله به داخل فلنج قرار می گیرد و با استفاده از پیچ و مهره، اتصال محکمی ایجاد می شود. فلنج های لبه دار در اتصال خط لوله به تجهیزاتی مانند شیرالات، پمپ و … در صنایع مختلفی از قبیل نفت، گاز و پتروشیمی کاربرد زیادی دارند.

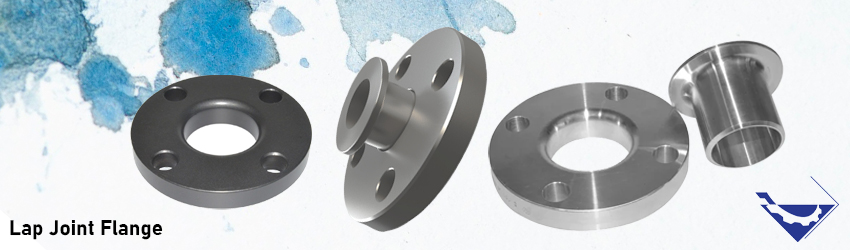

قیمت و خرید فلنج لبه دار

یکی از تفاوت های فلنج های لبه دار در مقایسه با سایر فلنج ها این است که در محل برخورد به جای واشر یا گسکت دارای یک سطح برآمده است که با داخل سوراخ یک پخ قوسی وجود دارد که برای اتصال فلنج به کف رینگ (Stub End) ساخته می شود.

فلنج های لبه دار به علت وجود نگهدارنده کف رینگ یا Stub End در ساختار خود، با سیال در تماس نیستند. عدم تماس با سیال در نهایت موجب افزایش طور عمر اتصال و حفظ کیفیت می شود.

 مشخصات فلنج لبه دار

مطابق استاندارد، مشخصات فلنج که روی آن حک می گردد به شرح زیر می باشد:

  •  نام تجاری تولید کننده
  •  سایز اسمی لوله (قطر خارجی لوله که فلنج به آن جوش داده خواهد شد)
  •  مقدار فشار قابل تحمل (کلاس)
  •  شکل سطح Flange (مهمترین قسمت تشکیل دهنده یک فلنج)
  •  سوراخها یا ضخامت دیواره
  •  متریال فلنج (مطابق استاندارد ASTM این عدد بیان کننده مشخصات مواد خام مورد استفاده برای تهیه فلنج می‌باشد)
  •  شماره یا کد مربوط به عملیات حرارتی بر روی فلنج

کلاس فلنج ها

کلاس و رده بندی فلنج بر اساس استانداردهای مختلف انجام می‌شود. در استاندارد ASME B16.5، کلاس‌هایی مانند 150، 300، 400، 600، 900، 1500 و 2500 تعریف شده‌اند. این کلاس‌ها نشان دهنده تحمل فشار فلنج‌ها هستند و هر کلاس میزان تحمل فشار بیشتری را نشان می‌دهد.

در استاندارد DIN و API نیز رده بندی خاصی برای فلنج‌ها وجود دارد. برای مثال، رده PN6، PN10، PN16، PN25، PN40 و PN64 در استاندارد DIN تعریف میشود که هر کدام نشان دهنده تحمل فشار فلنج است. در هر استاندارد، کلاس یا رده بندی فلنج نشان دهنده تحمل فشار و قدرت مکانیکی فلنج است و انتخاب کلاس مناسب بر اساس نیاز و شرایط  مهم می باشد.

این فلنج ها بر اساس استاندارد ASME B16.5 در کلاس های مختلف تولید می شوند و از سایز 1.2 تا 24 اینچ طراحی و تولید می شوند. کلاس فلنج نشان دهنده حداکثر فشار قابل تحمل فلنج بر حسب Psi در دمای مجاز می باشد.

فلنج ها

فلنج لبه دار | لپ جوینت

شکل: انواع مختلف فلنج ها

مزایای فلنج لبه دار

فلنج های لبه دار دارای مزیت هایی نسبت به بقیه فلنج ها می باشند. آنها قابلیت استفاده در دما و فشارهای بالا، قابلیت جداسازی آسان، امکان تعمیر و نگهداری سریع و قابلیت جداسازی آسان دارند. به همین خاطر به یکی از قطعات مهم و حیاتی صنعتی تبدیل شده است. مزایای این فلنج ها عبارتند از:

  • فلنج های لبه دار در تماس با سیال نیستند به همین دلیل طول عمر بیشتری دارند.
  • آزادانه دور لوله می چرخند و این کار تنظیم محل پیچ ها را راحت می کند.
  • قابلیت تعمیر و تنطیم و تعویض
  • اتصال قوی و ایمن
  • سهولت در نصب
  • جلوگیری از نشت (سالم ماندن دیسک و تاب برنداشتن آن)
  • سازگاری
  • قابل استفاده در شرایط خاص
  • آب بندی بهتر در مقایسه با سایر فلنج ها
  • کاهش تنش های مکانیکی و حرارتی
  • مقاوم در برابر خوردگی
  • ارزان قیمت و مقرون به صرفه

مزایای فلنج لبه دار

معایب فلنج لبه دار

اتصال فلنج های لبه دار علاوه بر مزایای فوق داری معایبی نیز هستند. یکی از معایب این نوع اتصال پارگی در فلنج به دلیل تنش فشاری ناشی از تاج فلنج بر گلویی می باشد.

نازک شدن دیسک فلنج یکی از مشکلات اساسی فلنج های لبه دار است. زیرا دیسک فلنج یا قسمت T شکل با پهن کردن قسمتی از لوله تولید می شود که موجب نازک شدن دیسک و ضخامت کم آن می شود.

در این فلنج ها درز بندی به صورت کامل صورت نمی گیرد، به همین دلیل انتخاب مناسبی برای خطوط انتقال گاز و سوخت نیستند.

فشار وارد شده از تاج به قسمت دیسک فلنج باید مساوی به تمام قسمت های پیچ وارد شود، در غیر این صورت فلنج در قسمت تاج دچار دویدگی می شود. در نهایت دیسک خم و نشتی سیال صورت می گیرد.

معایب فلنج لبه دار

عوامل موثر بر قیمت فلنج های لبه دار

فلنج های لبه دار مطابق با استانداردها و متریال مختلفی ساخته می شوند و هر کدام قیمت های متفاوتی دارند.به عنوان مثال فلنج های لبه دار از جنس فولاد کربنی ارزانتر از استنلس استیل(ضد زنگ) می باشد. در ادامه برخی دیگر از عوامل تاثیرگذار بر قیمت این محصول ذکر شده است.

  • متریال (فولاد کربنی، استنلس استیل و …)
  • استاندارد طراحی
  • ابعاد فلنج (قطر داخلی و خارجی)
  • کلاس فلنج
  • تعداد سفارش
  • نوع روکش (رنگی، پلاستیکی یا گالوانیزه)
  • برند مورد نظر

فروش فلنج لبه دار

تجهیز صنعت یکی از بهترین تامین کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور است. فروش انواع فلنج ها (اسلیپون -عینکی-کور -لب جوینت- تخت – اریفیس- گلودار – فلنج لبه دار – ساکت ولد -لب جوش-فولادی استیل- چدنی -جوشی -دنده ای- رزوه ای-کلاس 150-300-600-900-1500- PN10-PN16 PN40-PN80 از سایز1اینچ تا 120اینچ ایرانی اروپایی ,ژاپنی ,کره ای, چینی) از برند های معتبر روز دنیا با قیمت مناسب و تحویل فوری به سراسر کشور را در فروشگاه ابزار دقیق تجهیز صنعت می توانید مشاهده نمایید.

برای کسب اطلاعات بیشتر، مشاوره رایگان و استعلام قیمت فلنج ها با کارشناسان فروش ما در تماس باشید.
