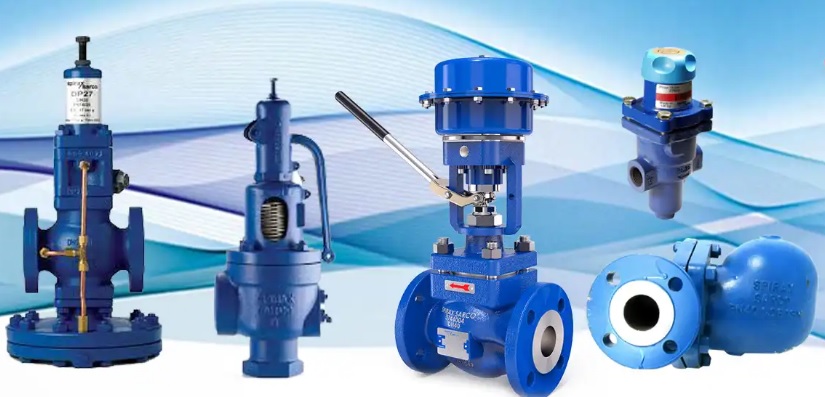

تجهیزات خط بخار اسپیراکس سارکو (Spirax Sarco) مجموعه‌ای از ابزارهای جانبی هستند که هر کدام از آنها نقش مشخصی در پایداری، ایمنی و راندمان سیستم بخار دارند. هر سیستم بخار بدون چنین تجهیزاتی دچار افت راندمان، خوردگی و خرابی‌های زودرس می‌شود. برند Spirax Sarco برای هر کدام از این مشکلات تجهیزات تخصصی مانند سپراتور بخار، صافی، سایت گلاس و وکیوم بریکر را تولید کرده است.
سپراتور بخار برای جداسازی قطرات مایع، صافی بخار برای حذف ذرات جامد، سایت گلاس برای مشاهده وضعیت جریان و وکیوم بریکرهای اسپیراکس سارکو برای جلوگیری از تشکیل خلا در سیستم بخار کارایی دارند. مهمترین نکته هنگام خرید تجهیزات خط بخار اسپیراکس سارکو، بررسی تطبیق نوع و سایز هر کدام با شرایط واقعی خط بخار است که در ادامه همراه با معرفی این تجهیزات بررسی خواهیم کرد.
تجهیزات خط بخار اسپیراکس سارکو مجموعه‌ای از ابزارهای مکمل هستند که بدون آنها، سیستم بخار نمی‌تواند با راندمان بالا و ایمنی کامل کار کند. این تجهیزات وظایفی مثل جداسازی ناخالصی‌ها از بخار، حذف ذرات جامد، مشاهده وضعیت جریان و جلوگیری از تشکیل خلا را بر عهده دارند. اسپیراکس سارکو (Spirax Sarco) به عنوان یکی از معتبرترین برندهای جهانی در حوزه بخار، مجموعه کاملی از این تجهیزات جانبی را عرضه می‌کند.

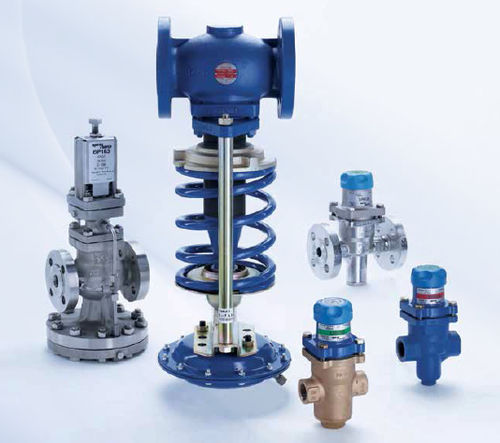

سپراتور بخار اسپیراکس سارکو، تجهیزی برای جداسازی قطرات مایع از بخار اشباع است که در خطوط بخار صنعتی برای بهبود کیفیت بخار و حفاظت از تجهیزات پایین دست نصب می‌شود. سپراتورهای اسپیراکس سارکو با ایجاد تغییر ناگهانی در مسیر جریان، قطرات مایع سنگین‌تر را از بخار جدا می‌کند تا ورود آنها به تله بخار، شیر کنترلی و مبدل جلوگیری شود.
متریال بدنه سپراتورهای تولید شده اسپیراکس سارکو براساس سری و فشار کاری متفاوت هستند و از انواع آلیاژ‌های فولاد کربنی، استیل ضد زنگ و فولاد آلیاژی استفاده شده است. این محصولات در سری‌های مختلف S1 الی S8 عرضه می‌شوند که هر سری برای محدوده فشار و سایز مشخص کارایی دارد.
| ویژگی | مشخصات فنی |
| نوع محصول | سپراتور بخار |
| سری‌ها | S1 الی S8 |
| حداکثر فشار | ۱۶ الی ۵۰ بار (بسته به سری) |
| محدوده سایز | DN15 الی DN350 (بسته به سری) |
| متریال بدنه | – فولاد کربن – استیل ضد زنگ – فولاد آلیاژی |
| استاندارد طراحی | Pressure Equipment Directive 97EC |
| گواهی | EN 10204 2.2 |
| کاربرد | جداسازی قطرات مایع از بخارات اشباع |
| نصب | قبل از تجهیزات حساس مثل تله بخار، شیر کنترل و مبدل |
سپراتور بخار از مهمترین تجهیزات خط بخار اسپیراکس سارکو است که برای جداسازی قطرات مایع از بخار اشباع در نقاط مختلف خط بخار استفاده می‌شود تا از آسیب به تجهیزات پایین دست جلوگیری شود. اما در هنگام سفارش اکثر مشتریان سایز سپراتور را با سایز لوله یکی می‌گیرند و از محدوده فشار دبی بخار غافل هستند. یکی از رایج‌ترین موقعیت‌ها انتخاب بین سری‌های S1، S2 و یا S3 صرفاً با در نظر گرفتن سایز لوله است. این در حالی است که به اطلاعات تکمیلی مانند فشار کاری و دبی بخار برای انتخاب سپراتور مناسب نیاز دارید. از سپراتورهای اسپیراکس سارکو در پروژه‌های زیادی استفاده می‌کنند:

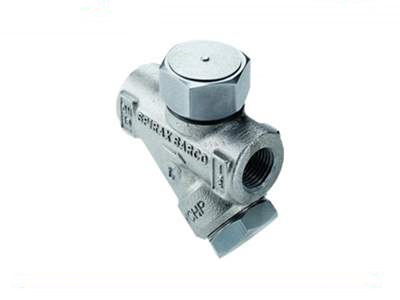

صافی بخار اسپیراکس سارکو تجهیزی برای حذف ذرات جامد مثل رسوب، زنگ زدگی، ترکیبات آب‌بندی و ذرات جوش از داخل خطوط بخار است که با این پاکسازی از تجهیزات پایین دست محافظت می‌کند. این صافی‌ها را قبل از هر تله بخار، فلومتر و شیر کنترل در سیستم توزیع بخار نصب می‌کنند.
متریال بدنه صافی بخار اسپیراکس سارکو بسته به مقدار فشار و نوع سیال متفاوت است. اسپیراکس سارکو از انواع آلیاژ‌های چدنی، فولاد کربنی، استیل ضد زنگ و یا فولاد آلیاژی کروم – مولیبدن مخصوص فشارهای بالای ۴۰۰ بار برای ساخت این صافی‌ها استفاده می‌کند. البته قبل از انتخاب نوع صافی حتماً نکته‌هایی مانند فشار، دما و سایز خط را مشخص کنید. در فشارهای بالای ۴۰۰ بار استفاده از صافی‌های معمولی استیل اسپیراکس سارکو جواب نمی‌دهد و باید از مدلهای ساخته شده با فولاد آلیاژی کروم – مولیبدن استفاده نمایید.
رایج‌ترین مدل است که بدنه استوانه‌ای با مقاومت فشاری بالایی دارد. نوع y تا فشار ۴۰۰ بار قابل استفاده است، اما در فشارهای بالای ۱۰۰ بار باید از مدل فولاد آلیاژی کروم – مولیبدن استفاده کنید.
محفظه عمودی بزرگتری دارد و افت فشار کمتری را ایجاد می‌کند. همچنین ظرفیت نگهداری ذرات آن از نوع y بیشتر است. از نوع سبدی برای خطوط بخار با قطر بزرگ یا سیالات مایع با ذرات زیاد استفاده می‌کنند. اما فقط در خطوط افقی قابل نصب است.
در شرایط پیچیده و مکان‌هایی که امکان نصب نوع y وجود ندارد، استفاده می‌شوند. این مدل شبیه نوع y است، اما با هندسه متفاوت برای نصب در شرایط پیچیده طراحی شده است.
عملکرد مکانیکی با تیغه یا پرس دارد که ذرات جمع شده روی توری را به سمت مخزن پایین هدایت می‌کند.
| ویژگی | مشخصات فنی |
| نوع محصول | صافی بخار (Strainer) |
| انواع | – نوع y – نوع سبدی – نوع مستقیم و زاویه‌دار – نوع صافی خودکار |
| انواع توری | – توری سوراخ‌دار (0.8 الی 3.2 میلیمتر) – توری مش (تا 0.07 میلیمتر) |
| حداکثر فشار | تا ۴۰۰ بار (بسته به نوع و متریال) |
| متریال بدنه | چدن، فولاد کربن، استیل ضد زنگ، فولاد آلیاژی کروم – مولیبدن |
| متریال توری | استیل آستنیتی، مونل |
| اتصال | فلنجی یا رزوه‌ای |
اکثر افراد در هنگام بررسی مدل‌ها و انتخاب صافی‌های اسپیراکس سارکو معمولاً چند نکته را در نظر نمی‌گیرند. در بسیاری از موارد مهندسین فقط اطلاعاتی از سایز خط را در اختیار دارند و انتظار دارند که صافی مناسب را تهیه کنند. بدون اینکه فشار، دما و یا نوع سیال را در نظر گرفته باشند. در نتیجه اکثراً صافی‌های معمولی نوع y با بدنه استیل معمولی را تهیه می‌کنند که در فشارهای بالای ۱۰۰ بار جواب نمی‌دهد.
همچنین در بسیاری از موارد شاهد هستیم که بدون توجه به نوع ذرات جامد در سیال قصد خرید تجهیزات خط بخار اسپیراکس سارکو را دارند. اما در نظر داشته باشید که برخی صافی‌ها با توری مگنتی برای فرایندهایی تولید شده‌اند که دارای ذرات آهنی یا فولادی هستند. به هر حال توصیه می‌کنیم که هنگام خرید صافی بخار اسپیراکس سارکو نکات زیر را بررسی کنید:

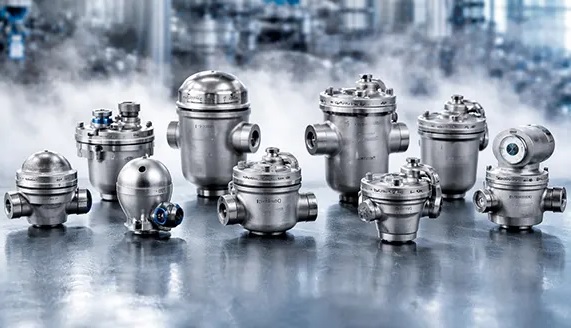

سایت گلاس، تجهیزات خط بخار اسپیراکس سارکو برای مشاهده وضعیت جریان بخار و تشخیص کندانس در خطوط هستند و در دو نوع تک پنجره و دو پنجره عرضه می‌شوند. این تجهیز به اپراتور اجازه می‌دهد تا بدون باز کردن خط، وضعیت تله بخار و جریان سیال را بررسی کند. متریال بدنه انواع سایت گلاس اسپیراکس سارکو از جنس برنجی یا برنزی است که با انواع اتصالات رزروه‌ای BSP یا NPT عرضه می‌شوند. اما قبل از انتخاب سایت گلاس اسپیراکس سارکو اول سایز خط و نوع اتصال را مشخص کنید. همچنین توصیه شده تا در خطوط بخار با فشار بالا، سایت گلاس را همراه گسکت مقاوم حرارتی نصب نمایید. زیرا گسکت‌های معمولی در دماهای بالا خشک شده و نشتی می‌دهند. اگر لازم است که وضعیت تله بخار را از دو زاویه متفاوت بررسی کنید، نوع دو پنجره‌ای را انتخاب نمایید. انواع سایت گلاس اسپیراکس سارکو به قرار زیر هستند:
این مدل در سایزهای ، و 1 اینچی با اتصالات BSP یا NPT عرضه می‌شود. اسپیراکس سارکو این مدلهای تک پنجره‌ای را برای نصب روی خطوط کوچک و کاربردهایی تهیه کرده که مشاهده وضعیت بخار از یک زاویه کافی است.
مدل دو پنجره‌ای در سایزهای متنوع‌تر ، ، 1، ، ، و 2 اینچی عرضه می‌شود و امکان مشاهده از دو زاویه را فراهم می‌کند. این نوع برای خطوط بزرگتر و کاربردهای مناسب است که نیاز به دید کامل‌تر از جریان و کنداکس وجود دارد.
| ویژگی | مشخصات فنی |
| نوع محصول | سایت گلاس (Sight Glass) |
| انواع | تک پنجره / دو پنجره |
| سایز تک پنجره | ، و 1 اینچی |
| سایز دو پنجره | ، ، 1، ، و 2 اینچ |
| نوع اتصال | رزوه‌ای BSP یا NPT |
| متریال بدنه | برنج یا برنز |
| کاربرد | مشاهده وضعیت جریان بخار و تشخیص کندانس |
هنگام انتخاب و خرید سایت گلاس اسپیراکس سارکو باید نوع تک پنجره یا دو پنجره بودن آن را تعیین کرده و درباره تطبیق سایز، اتصال با خط، انتخاب متریال مناسب و بررسی گسکت مقاوم حرارتی تصمیم‌گیری کنید.
اکثر افراد هنگام خرید سایت گلاس اسپیراکس سارکو این‌طور فکر می‌کنند که نوع تک پنجره‌ای یا دو پنجره‌ای تفاوت کاربردی خاصی ندارند. اما همین تصور اشتباه باعث می‌شود اپراتور برای خطی که دسترسی از یک زاویه در آن ممکن نیست، سایت گلاس تک پنجره غیر کاربردی را تهیه کند.
تا قبل از خرید حتماً بررسی کنید که سایت گلاس در چه نقطه‌ای نصب می‌شود و از چه زاویه‌ای باید مشاهده انجام شود. اگر فاصله اپراتور تا سایت گلاس زیاد است یا نصب در نقطه‌ای با دسترسی محدود انجام می‌شود، حتماً نوع دو پنجره‌ای را انتخاب کنید. در عین حال نکات زیر را فراموش نکنید:

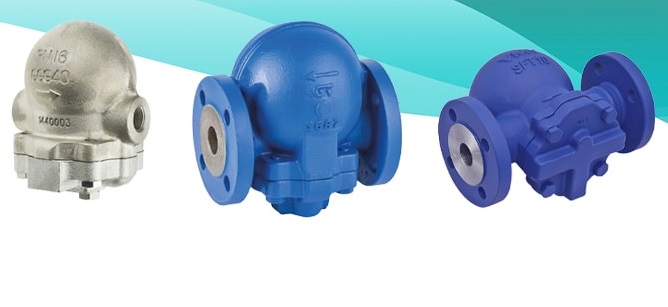

وکیوم بریکر از تجهیزات خط بخار اسپیراکس سارکو است که برای جلوگیری از تشکیل خلا در سیستم‌های بخار کارایی دارد. اسپیراکس سارکو انواع وکیوم بریکرها را در دو مدل VB14 با بدنه برنجی و VB21 با بدنه استیل ضد زنگ عرضه می‌کند. این تجهیزات یک شیر توپی استیل ضد زنگ دارند که در زمان خلا باز شده و هوا را وارد سیستم می‌کند. خلاء مورد نیاز برای باز شدن شیر در حدود ۲ اینچ آب (0.15 اینچ جیوه) است. وکیوم بریکرهای اسپیراکس سارکو را باید همیشه به صورت عمودی و با درپوش رو به سمت بالا و معمولاً در بالاترین نقطه از مدار نصب کنید.
VB14 وکیوم بریکر با بدنه برنجی است که حداکثر فشار ۱۴ بار و حداکثر دمای ۲۶۰ درجه سانتیگراد را تحمل می‌کند. متریال و قطعات داخلی آن شامل شیر استیل و گسکت نیکل تقویت شده است.
VB21 با بدنه استیل ضد زنگ و تحمل حداکثر فشار ۲۱ بار با حداکثر دمای ۴۰۰ درجه سانتیگراد طراحی شده است. در بخش داخلی این مدل نیز از شیر استیل، نشیمنگاه استیل ۳۰۳ و گسکت استیل ۳۰۴ استفاده شده است.
| ویژگی | مشخصات فنی |
| نوع محصول | وکیوم بریکر |
| مدل‌ها | VB14 با بدنه برنجی VB21 با بدنه استیل |
| سایز | و اینچ |
| نوع اتصال | NPT |
| حداکثر دمای کاری | – ۲۶۰ درجه برای مدل VB14 – ۴۰۰ درجه برای مدل VB21 |
| خلا مورد نیاز برای باز شدن | ۲ اینچ آب |
| متریال شیر | استیل |
| متریال گسکت | نیکل تقویت شده / استیل ۳۰۴ |
| نصب | عمودی با درپوش رو به بالا |
| کاربرد | جلوگیری از تشکیل خلا در سیستم‌های بخار و مایعات |
تقریباً اکثر مهندسینی که برای خرید وکیوم بریکر اسپیراکس سارکو اقدام می‌کنند، اطلاعات کافی از فشار سیستم بخار را دارند. ولی اهمیت دمای کاری را فراموش می‌کنند. زمانیکه فشار خط زیر ۱۴ بار است، خرید مدل VB14 با بدنه برنجی انتخاب درستی است. به شرط آنکه دمای فرایند تا بالاتر از ۲۶۰ درجه تجاوز نکند. زیرا بدنه‌های برنجی در دماهای بخار بالای ۲۶۰ درجه تغییر شکل می‌دهند. توصیه می‌کنیم که هنگام خرید وکیوم بریکر اسپیراکس سارکو نکات زیر را مد نظر داشته باشید:
اسپیراکس سارکو برند باتجربه در عرصه بین‌المللی است که توانایی‌های خودش را در تولید و عرضه انواع تجهیزات سیستم‌های بخار اثبات کرده است. قیمت تجهیزات خط بخار اسپیراکس سارکو در سطح میان رده بازار از جمع محصولات قابل اطمینان قرار می‌گیرد که کاملا تحت تاثیر نوع محصول، سایز، متریال بدنه، فشار کاری و تاییدیه‌ها بستگی دارد.
شما می‌توانید از طریق سایت تجهیز صنعت اطلاعات کامل فنی و استعلام قیمت انواع این تجهیزات در مدل‌ها و سایزهای گوناگون را بررسی نمایید. اما بهتر است تا قبل از اقدام برای استعلام قیمت حتماً اطلاعاتی مانند نوع محصول، سایز، متریال بدنه و تاییدیه‌های مورد نیاز پروژه را مشخص کنید. بدون این اطلاعات، کارشناسان فروش نمی‌توانند قیمت دقیق نوع تجهیز مورد نیاز پروژه شما را اعلام کنند. با این حال کارشناسان تجهیز صنعت آماده هستند تا در هر مرحله از پروژه تکمیل سیستم‌های بخار برای پیدا کردن بهترین مدل و سایز تجهیزات خط بخار اسپیراکس سارکو مطابق با شرایط پروژه شما را همراهی کنند.
تفاوت اصلی مدلهای مختلف سپراتور بخار اسپیراکس سارکو در حداکثر فشار و محدوده سایز عملکردی این مدلهای مختلف است.
مدل VB14 با بدنه برنجی تا فشار حداکثر ۱۴ بار و دمای ۲۶۰ درجه مناسب است. اما مدل VB21 با بدنه استیل برای نصب در فشار حداکثر ۲۰ بار و دمای قابل توجه ۴۰۰ درجه سانتیگراد طراحی شده است.
طبق مستندات گزارش شده در دیتاشیت محصولات اسپیراکس سارکو، برای فشارهای بالای ۱۰۰ بار باید از صافی با بدنه فولاد آلیاژی کروم - مولیبدن استفاده کنید.
