لول سوئیچ ویکا

لول سوئیچ ویکا، تجهیزات اندازه‌گیری سطح ویکا

تجهیزات اندازه‌گیری سطح ویکا شامل نشانگرهای مغناطیسی، سوئیچ‌های شناور، ترانسمیترهای سطح، سنسورهای غوطه‌ور و سوئیچ‌های نوری – الکترونیکی است. Wika برند صاحب نام آلمانی است که این تجهیزات اندازه‌گیری سطح را برای دمای حداکثر ۴۵۰ درجه سانتیگراد، چگالی تا حداکثر ۴۰۰ کیلوگرم بر متر مکعب و فشار ۵۰۰ بار طراحی کرده است.

نشانگر مغناطیسی ویکا نوعی نمایشگر پیوسته سطح از طریق فلومتر مغناطیسی است. اما سوئیچ شناور این برند با قابلیت حرکت در سطح می‌تواند لول مایعات را اندازه‌گیری کند. این در حالی است که Wika تجهیزات پیشرفته‌تری مانند سوئیچ نوری – الکتریکی نیز تولید می‌کند. همچنین با نصب ترانسمیتر سطح ویکا می‌توانید سیگنال پیوسته با استاندارد 4-20 mA یا HART را برای اتاق کنترل ارسال کنید. از انواع لول سوئیچ ویکا یا سنسورهای غوطه‌ور این برند آلمانی در صنایع نفت و گاز، پتروشیمی، شیمیایی، تصفیه آب و نیروگاه‌ها استفاده می‌شود. اما در هنگام خرید لول سوئیچ ویکا باید هماهنگی روش اندازه‌گیری با نوع سیال، شرایط مخزن و نیاز کنترلی پروژه را بررسی کنید.

نشانگر مغناطیسی سطح ویکا (Magnetic Indicator)

نشانگر مغناطیسی سطح ویکا یک تجهیز اندازه‌گیری پیوسته سطح است که با استفاده از فلومتر مغناطیسی سطح مایع داخل مخازن را بدون تماس مستقیم نمایش می‌دهد. این Magnetic Level Indicator Wika برای سیالات خطرناک و شرایط سخت صنعتی طراحی شده است.

نشانگر مغناطیسی از یک محفظه عمودی تشکیل شده که فلومتری حاوی آهنربا داخل آن قرار دارد. با تغییر سطح مایع، فلومتر جابجا شده و نشانگر خارجی را حرکت می‌دهد. این حرکت، سطح مایع را به صورت پیوسته نمایش خواهد داد. ارتفاع Magnetic Level Indicator Wika از ۱۵۰۰ الی ۶۰۰۰ میلیمتر قابل انتخاب است و دمای کاری آن در محدوده ۱۹۶- الی ۴۵۰+ درجه سانتیگراد قرار دارد. همچنین فشار کاری از 1- الی ۴۰۰ بار را تحمل می‌کند. Wika بدنه این نشانگر مغناطیسی سطح را از استیل ۳۱۶ ساخته است. از این رو در محیط‌های فراساحلی، صنایع هسته‌ای و سیالات خطرناک از این نشانگر مغناطیسی برند ویکا استفاده می‌کنند. اگر در فرایند شما سیالی خورنده یا سمی حضور دارد، نصب این لول سنج بهترین پیشنهاد است.

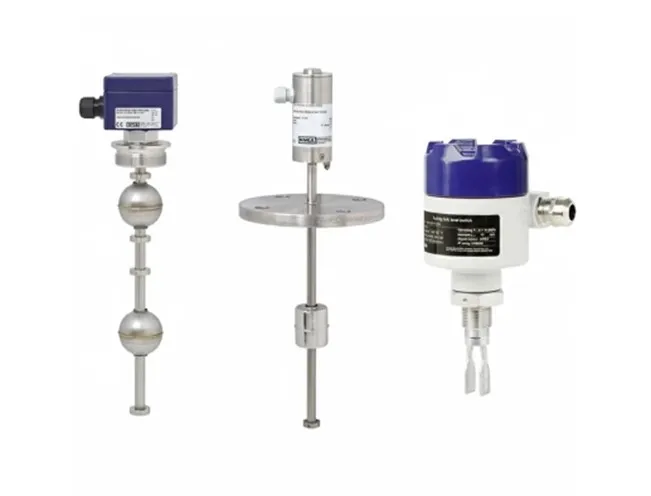

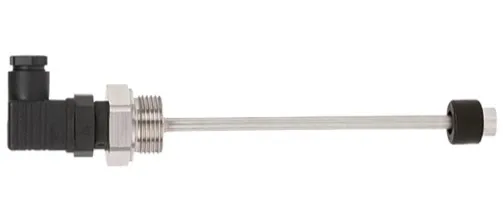

سوئیچ شناور ویکا (Float Switch)

سوئیچ شناور ویکا از تجهیزات تشخیص سطح محدود این برند است که براساس نیروی شناوری یک فلومتر کار می‌کنند. این سوئیچ‌ها برای پایش یک یا چند سطح مشخص در مخازن و کنترل پمپ‌ها کارایی دارند.

در این سوئیچ شناور فلومتر دارای مگنت روی یک لوله راهنما حرکت می‌کند. با تغییر سطح مایع، فلومتر بالا یا پایین می‌رود و میدان مغناطیسی را ایجاد خواهد کرد. این میدان، کنتاکت داخل لوله را فعال کرده و سیگنال سوئیچینگ را تولید می‌کند. سوئیچ‌های شناوری برند Wika مستقل از کف، رسانایی، دما، فشار، خلا، بخارات و لرزش عمل می‌کند. سوئیچینگ آنها بدون تماس و بدون سایش است و برای کار کردن به منبع تغذیه خارجی نیاز ندارند. در صنایع عمومی، فرایندی و کشتی‌سازی از لول سوئیچ‌های ویکا استفاده شده است، زیرا برای کنترل پمپ‌ها و پایش سطح مخازن کارایی دارد. اما هنگام انتخاب حتماً نکته‌هایی مانند تعداد کنتاکت‌ها، طول لوله راهنما، جنس متریال و نوع اتصال را بررسی کنید.

سوئیچ شناور ویکا مدل RLS-1000

سوئیچ شناور برای کاربردهای صنعتی عمومی است. طراحی ساده و قابل اعتمادی دارد و برای نصب در مخازن معمولی مناسب است.

سوئیچ شناور ویکا مدل RLS-2000

نسخه پلاستیکی سوئیچ شناور برای کاربردهای صنعتی است که سبک و اقتصادی طراحی شده و برای اندازه‌گیری سطح سیالات غیر خورنده کارایی دارد.

سوئیچ شناور ویکا مدل RLS-4000

سوئیچ شناور با گواهینامه ضد انفجار EX است که انحصاراً برای نصب در محیط‌های خطرناک و مخازن با مایعات قابل اشتعال طراحی شده است. از این مدل عموماً در پتروشیمی‌ها و صنایع حساس استفاده می‌کنند.

سوئیچ شناور ویکا مدل RLS-5000

سوئیچ شناور مخصوص کشتیرانی است. زیرا انحصاراً برای محیط‌های دریایی و آبخور کشتی طراحی شده است و مقاومت خوبی در برابر رطوبت و شرایط سخت دارد.

سوئیچ شناورهای ویکا مدل‌های HLS-P و HLS-S

سوئیچ‌های شناور با قابلیت نصب افقی هستند که برای قرارگیری در فضاهایی که نصب عمودی امکان‌پذیر نیست، طراحی شده‌اند.

ترانسمیتر سطح ویکا (Level Transmitter)

ترانسمیتر سطح ویکا نوعی تجهیز اندازه‌گیری پیوسته است که سطح سیال را به سیگنال استاندارد ۴ الی ۲۰ میلی آمپر و یا HART تبدیل می‌کند. این سیگنال برای نمایش، کنترل و مانیتورینگ سطح در اتاق کنترل استفاده می‌شود.

ترانسمیتر سطح ارتفاع سیال را در مخزن یا لوله اندازه‌گیری می‌کند. سپس مقدار اندازه‌گیری شده را به سیگنال ۴ الی ۲۰ میلی آمپر تبدیل می‌کند و این سیگنال را می‌توان برای PLC یا دیگر سیستم‌های کنترل صنعتی ارسال کرد. ترانسمیترهای سطح ویکا  براساس اصول مختلفی کار می‌کنند. روش مغناطیسی، هیدرواستاتیکی یا اولتراسونیک از روش‌های طراحی شده برند Wika هستند. انتخاب روش اندازه‌گیری نیز به نوع سیال و شرایط مخزن بستگی دارد. دقت بالا، خروجی آنالوگی و پایداری در شرایط صنعتی از ویژگی‌ این ترانسمیترها در دسته‌بندی تجهیزات لول سوئیچ ویکا است. Wika برخی از مدل‌ها را با قابلیت ارسال سیگنال HART طراحی کرده تا علاوه ‌بر اندازه‌گیری پیوسته، از امکان ارتباط راه دور برای تنظیم خودکار نیز فراهم باشد.

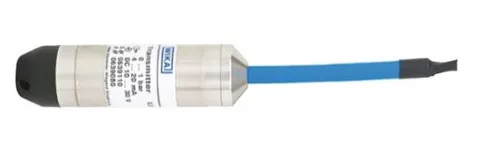

سنسور غوطه‌ور سطح ویکا (Submersible Level Sensor)

سنسور غوطه‌وری نوعی لول سوئیچ ویکا است که مستقیماً داخل مایع قرار می‌گیرد و براساس فشار هیدرواستاتیک ارتفاع ستون مایع بالای سر خود را اندازه‌گیری می‌کند. از این سنسور برای اندازه‌گیری ارتفاع سطح در مخازن باز، چاه‌ها و تصفیه خانه‌ها استفاده می‌کنند.

سنسور غوطه‌وری ویکا به شکلی طراحی شده که تا نزدیک کف مخزن یا چاه پایین برود، سپس فشار ستون مایع بالای خود را اندازه‌گیری کند. این فشار مستقیم به ارتفاع سطح مایع تبدیل می‌شود. هرچه سطح مایع بالاتر باشد، فشار هیدرواستاتیک نیز بیشتر است. این سنسور غوطه‌وری ویکا از بخش سل اندازه‌گیری، الکترونیک، بدنه و کابل مخصوص تشکیل شده است. کابل آن دارای لوله تهویه است تا فشار محیط را جبران کند. ویکا در مدل‌های LS-10 و LS-1000 این سنسورها را برای کارهای عمومی و LF-1، IL-10 و LH-10 را برای شرایط سخت‌تر یا عملکرد بالاتر طراحی کرده است.

سنسور غوطه‌ور ویکا مدل LS-1000

این سنسور برای کاربردهای عمومی طراحی شده است و سطح مخازن ساده و چاه‌های کم عمق را اندازه‌گیری می‌کند. انتخاب LS-1000 یک سنسور غوطه‌ور اقتصادی و قابل اعتماد برای پروژه‌های عمومی است.

سنسور غوطه‌ور ویکا مدل LS-10

این مدل نیز برای کاربردهای عمومی است و ساختار ساده و قیمت مناسبی دارد. از سنسور غوطه‌ور ویکا مدل LS-10 برای پایش سطح آب در مخازن و منابع باز استفاده می‌کنند.

سنسور غوطه‌ور LF-1

مدل LF-1 برای کاربردهای سخت‌تری طراحی شده است. مقاومت بالاتری در مقایسه با مدل LS-10 در مواجهه با شرایط محیطی سخت دارد. لذا سنسور غوطه‌ور ایده‌آل برای پایش سطح در محیط‌های صنعتی‌تر است.

سنسور غوطه‌ور IL-10

ویکا این مدل را با درجه ایمنی ذاتی EX طراحی کرده است تا برای استفاده در مخازن یا چاه‌های خطرناک با سیال‌های قابل اشتعال مناسب باشد. از مدل IL-10 در پتروشیمی‌ها و صنایع حساس استفاده می‌کنند.

سنسور غوطه‌ور LH-10

این مدل یک ترانسمیتر غوطه‌ور با عملکرد سطح بالا است که دقت و پایداری خیلی خوبی دارد. برای اندازه‌گیری سطح در فرایندهای مهم و دقیق بهتر است که این مدل را تهیه کنید.

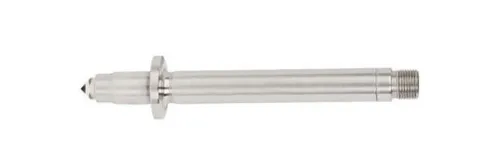

سوئیچ نوری – الکترونیکی سطح ویکا (Optoelectronic Switch)

سوئیچ نوری – الکترونیکی ویکا برای تشخیص نقطه‌ای سطح مایعات طراحی شده است. این سوئیچ با استفاده از سنسور نوری، وجود یا نبود مایع را در نقطه‌ای مشخص تشخیص می‌دهد. برای ساخت این سوئیچ‌ها از یک سنسور نوری در نوک پروب استفاده شده است. وقتی مایع با نوک سنسور تماس پیدا کند، نور شکسته یا بازتابیده می‌شود و سیگنال سوئیچینگ ایجاد می‌کند.

سوئیچ‌های نوری – الکترونیکی سطح ویکا ساختار ساده و بدون قطعه متحرک دارند. در برابر ارتعاش و ضربه مقاوم هستند و برای سیالات تمیز و شفاف استفاده می‌شوند. در مخازن کوچک، سیستم‌های هشدار سطح و تجهیزات آزمایشگاهی می‌توانید از این سوئیچ‌های نوری استفاده کنید. این سوئیچ‌ها کاربردی گسترده در صنایع غذایی و دارویی دارند. اگرچه دقت خوبی در اختیار گرفته و با پاسخ سریع و نگهداری کم طراحی شده‌اند، اما برای استفاده سیالات کثیف و چسبناک مناسب نیستند. همچنین در مواجهه محیط‌هایی با رسوب زیاد ممکن است خطا دهند.

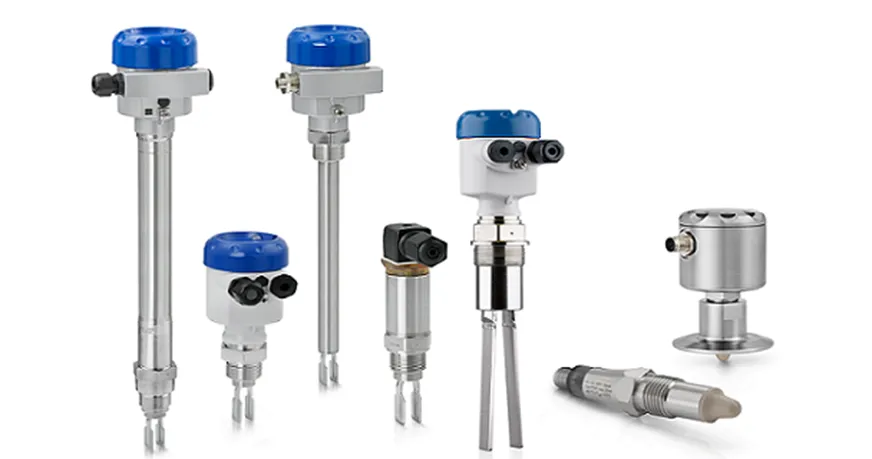

راهنمای انتخاب تجهیزات لول سوئیچ ویکا

انتخاب لول سوئیچ فقط به نوع سیال محدود نمی‌شود، بلکه باید بدانید که به تشخیص نقطه‌ای نیاز دارید که لازم است تا اندازه‌گیری پیوسته را انجام دهید. شرایط دما و فشار چقدر است و نصب قرار است چطور انجام شود؟ تا قبل از خرید لول سوئیچ ویکا موارد زیر را با جزئیات کامل بررسی کنید:

• نوع اندازه‌گیری چه شکلی است؟

نوع اندازه‌گیری مشخص می‌کند که برای فرایند باید سراغ کدام مدل از تجهیزات سطح سنج ویکا بروید.

• تشخیص نقطه‌ای سطح

برای تشخیص حداقل یا حداکثر سطح کارایی دارد. سوئیچ‌های شناور و سوئیچ‌های نوری ویکا برای این نوع تشخیص مناسب هستند. سوئیچ شناور را برای سیالات کثیف و شرایط صنعتی انتخاب کنید، اما سوئیچ نوری برای سیالات تمیز و شفاف مناسب است.

• اندازه‌گیری پیوسته سطح

برای پایش مداوم سطح، نشانگر مغناطیسی و ترانسمیتر سطح عالی است. ازنشانگر مغناطیسی برای نمایش مستقیم سطح و سیالات خطرناک استفاده کنید. اما ترانسمیتر سطح می‌تواند سیگنال آنالوگ را برای اتاق کنترل ارسال نماید.

بررسی نوع سیال

نوع سیال یکی از مهمترین عوامل در انتخاب و خرید لول سوئیچ ویکا است. زیرا هر مدل از سبد محصولات ویکا برای سیالی خاص با شرایط فرایندی ویژه طراحی شده است. مانند موارد زیر:

آب و سیالات تمیز

سوئیچ‌های نوری – الکترونیکی ویکا برای آب و سیالات شفاف بهترین پیشنهاد هستند. سنسور غوطه‌ور نیز برای پایش پیوسته آب در مخازن و چاه‌ها کارایی دارد.

فاضلاب و سیالات کثیف

سوئیچ شناوری برای فاضلاب و سیالات حاوی ذرات، بهتر از سوئیچ نوری عمل می‌کند. همچنین سنسور غوطه‌ور با متریال مقاوم ویکا نیز برای این شرایط مناسب است. اما بهتر است از سوئیچ‌های نوری ویکا در چنین پروژه‌هایی استفاده نکنید.

روغن و سوخت

سنسور غوطه‌وری ویکا بهترین انتخاب برای اندازه‌گیری پیوسته روغن و سوخت است. سوئیچ‌های شناور با متریال سازگار روغن و سوخت نیز کارایی مطمئن دارند. اما یادتان باشد که جنس کابل و بدنه باید با این سیالات هماهنگ باشد.

سیالات خورنده و شیمیایی

در چنین پروژه‌هایی نشانگر مغناطیسی ویکا با بدنه استیل ۳۱۶ پیشنهاد می‌شود. سوئیچ شناور با متریال مقاوم به خوردگی هم جواب می‌دهد.

ارزیابی شرایط نصب لول سوئیچ ویکا

شرایط نصب، تاثیر مستقیم برای خرید لول سوئیچ ویکا دارد. زیرا هر مدل ویکا برای موقعیت و روش نصب مشخصی مناسب‌تر است. مثلاً:

نصب عمودی روی مخزن

سوئیچ شناور مدل FLS برای نصب عمودی در مخازن فرایندی طراحی شده است. سنسور غوطه‌ور هم به صورت عمودی داخل مایع قرار می‌گیرد. حتی می‌توانید از نشانگر مغناطیسی ویکا نیز در چنین پروژه‌هایی استفاده کنید.

نصب افقی

سوئیچ‌های شناور مدل HLS-S و HLS-P ویکا دقیقاً برای چنین شرایطی طراحی شده‌اند. مدل HLS-M نیز قابلیت نصب به شکل افقی را دارد. این مدل‌ها برای فضاهایی مناسب هستند که نصب عمودی امکان‌پذیر نیست.

نصب در فضای محدود

ویکا مدل HLS-M را با طراحی مینیاتوری دقیقاً برای نصب در فضاهای خیلی کوچک طراحی کرده است. از طرفی به خوبی می‌توانید از سوئیچ نوری – الکترونیکی ویکا در ابعاد کوچک برای چنین شرایطی نیز استفاده کنید.

نصب آزاد و معلق

برای چنین شرایطی نیز ویکا انواع سوئیچ‌های شناور را طراحی کرده که آزاد درون مخازن نصب می‌شوند.

قیمت لول سوئیچ ویکا

قیمت تجهیزات لول برند ویکا در سطح میان رده رو به بالای بازار قرار می‌گیرند که با توجه به نوع تجهیز، متریال، مدل و قابلیت‌های فنی آنها بستگی دارد. برای اینکه استعلام دقیقی داشته باشید، باید اول مشخصات فرایند و نیاز واقعی پروژه را بدانید. در ادامه نیز عوامل اصلی تاثیرگذار بر قیمت لول سوئیچ ویکا را بررسی کنید. نکته‌هایی مانند:

• سوئیچ‌های نقطه‌ای ویکا معمولاً از مدل‌ها با قابلیت اندازه‌گیری پیوسته ارزان‌تر هستند. مدل‌های نشانگر مغناطیسی به دلیل ساختار خاص از همه گران‌تر است.
• بدنه سوئیچ با متریال استنلس استیل ۳۱۶ قیمت پایه دارد. اما متریال‌های خاصی که ویکا برای استفاده در سیالات خورنده به کار می‌گیرد، قیمت را بالاتر می‌برد.
• مدل‌های طراحی شده با گواهینامه EX یا دارای تاییدیه ATEX گران‌تر هستند. همچنین توانایی ارسال سیگنال آنالوگ یا سیگنال HART قیمت را افزایش می‌دهد.
• ارتفاع نشانگر مغناطیسی و طول کابل سنسور غوطه‌وری روی قیمت نهایی محصول اثر می‌گذارد.

لول سوئیچ‌های ویکا هر کدام می‌توانند همان نقطه‌ای باشند که ایمنی، کنترل و بهره‌وری فرایند به آن گره خورده است. از سوئیچ شناور ساده تا نشانگر مغناطیسی دقیق، هر تجهیز ویکا برای شرایطی ساخته شده که در آنجا درست دیدن سطح یعنی جلوگیری از یک توقف یک سرریز یا یک خطر جدی. برای انتخاب فنی از میان انواع لول سوئیچ ویکا می‌توانید از خدمات مشاوره فنی در پیکاتک استفاده کنید. کارشناسان پیکاتک به شما کمک می‌کنند که بهترین نوع Indicator Wika و یا لول ترانسمیتر ویکا را متناسب با شرایط پروژه با بهترین قیمت تهیه کنید.

سوالات متداول لول سوئیچ ویکا

چطور بفهمیم که به تشخیص نقطه‌ای سطح نیاز داریم یا باید اندازه‌گیری پیوسته انجام شود؟

اگر فقط آلارم یا کنترل پمپ را می‌خواهید، تشخیص نقطه‌ای کافی است. ولی برای پایش مداوم سطح مدل‌های پیوسته را انتخاب کنید.

برای سیالات خورنده کدام مدل ویکا مناسب‌تر است؟

برای اندازه‌گیری سطح سیالات خورنده از نشانگر مغناطیسی یا سوئیچ شناور با متریال استیل ۳۱۶ استفاده کنید.

برای فاضلاب سوئیچ شناور بهتر است یا سوئیچ نوری؟

برای اندازه‌گیری سطح فاضلاب، سوئیچ شناور ویکا عملکرد بهتری از سوئیچ‌های نوری این برند دارد.

هنگام استعلام قیمت، به چه مشخصاتی نیاز داریم؟

در لحظه استعلام قیمت بهتر است اطلاعاتی مانند نوع سیال، فشار، دما، نوع اندازه‌گیری، شرایط نصب و خروجی مورد نیاز را جمع‌آوری کنید.
