آکومولاتور هیدرولیک دکما

آکومولاتور دکما (Dekema Accumulator) از محصولات رده بالای چینی در حوزه‌ی تجهیزات هیدرولیک است که به‌عنوان گزینه‌ای اقتصادی برای ذخیره‌ی انرژی، تثبیت فشار و کاهش نوسانات مدارهای هیدرولیک شناخته می‌شود. این شرکت طیف متنوعی از تجهیزات هیدرولیکی تولید می‌کند و آکومولاتورهای آن در مدل‌ها و ظرفیت‌های مختلف عرضه می‌شوند.

در میان مدل‌های شناخته‌شده دکما، سری NXQ از نوع آکومولاتور بلادری (Bladder Accumulator) اهمیت بیشتری دارد. در کنار آن، سری LX نیز به‌عنوان یکی دیگر از ساختارهای کاربردی آکومولاتور دکما عرضه می‌شود.

نقش آکومولاتور دکما در خطوط هیدرولیک

آکومولاتور دکما با طراحی ساده اما کاربردی، موجب کاهش هزینه‌ها برای یک فرآیند ضروری در خطوط هیدرولیک می‌شود. این تجهیز، یک مخزن هیدروپنوماتیک است که با استفاده از قابلیت تراکم‌پذیری گاز، انرژی هیدرولیکی را ذخیره کرده و در زمان موردنیاز به مدار بازمی‌گرداند. در آکومولاتورهای گازی، معمولاً از نیتروژن به‌عنوان گاز پیش‌شارژ استفاده می‌شود؛ زیرا سیال هیدرولیک عملاً تراکم‌ناپذیر است و به‌تنهایی امکان ذخیره‌ی مؤثر انرژی فشاری را ندارد.

آکومولاتور دکما علاوه بر ذخیره‌ی انرژی، می‌تواند برای جذب شوک‌های هیدرولیکی، کاهش پالس‌های فشار و جریان، جبران نشتی و تغییرات حجمی و تأمین دبی لحظه‌ای مورد استفاده قرار بگیرد. قابلیت‌هایی که باعث شده‌اند محصولات این برند به یکی از اجزای مهم و مقرون‌به‌صرفه در بسیاری از مدارهای هیدرولیک صنعتی تبدیل شوند.

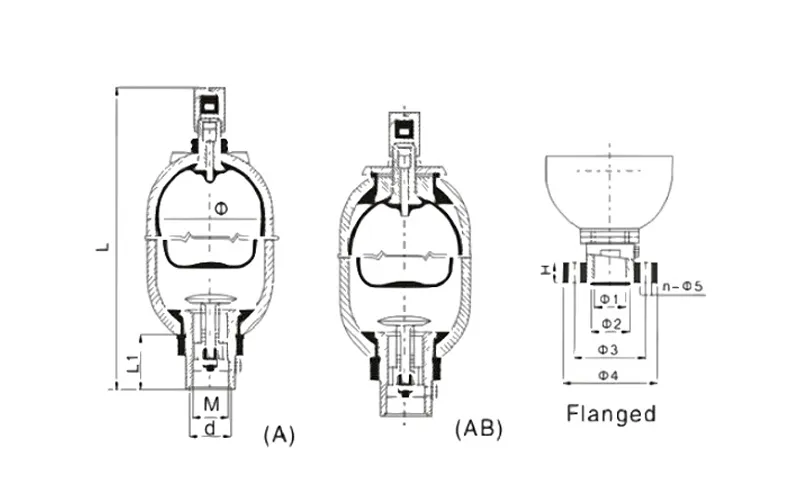

اجزای آکومولاتور دکما

آکومولاتورهای دکما، از چند بخش اصلی تشکیل شده‌اند که هر یک وظیفه‌ی مشخصی در ذخیره‌ی انرژی، جداسازی گاز و سیال و اتصال تجهیز به مدار هیدرولیک دارند. مهم‌ترین این قطعات عبارت‌اند از:

پوسته آکومولاتور

پوسته، بدنه‌ی اصلی آکومولاتور Dekema است که تمامی اجزای داخلی را درون خود جای می‌دهد و از مقاومت کافی در برابر فشار بالای سیال و گاز برخوردار است. جنس و طراحی پوسته باید متناسب با فشار نامی، دمای کاری و شرایط محیطی باشد تا ایمنی و دوام تجهیز تضمین شود.

بلادر

بلادر محفظه‌ی انعطاف‌پذیر لاستیکی است که در مدل‌های بلادری دکما، گاز نیتروژن را از سیال هیدرولیک جدا می‌کند. با ورود روغن به آکومولاتور، بلادر فشرده شده و نیتروژن داخل آن متراکم می‌شود؛ سپس هنگام کاهش فشار مدار، انبساط نیتروژن باعث بازگشت روغن ذخیره‌شده به سیستم می‌شود.

شیر گاز

شیر گاز در قسمت بالایی آکومولاتور جای گرفته است و برای شارژ، اندازه‌گیری و تنظیم فشار پیش‌شارژ نیتروژن استفاده می‌شود. آب‌بندی این بخش باید به‌درستی صورت بگیرد تا از کاهش تدریجی فشار گاز جلوگیری شود.

پورت ورودی سیال

پورت یا دهانه‌ی هیدرولیک، مسیر ورود و خروج روغن میان آکومولاتور و مدار هیدرولیک محسوب می‌شود. این اتصال، بسته به مدل می‌تواند به‌صورت رزوه‌ای یا فلنجی طراحی شده باشد و باید از نظر اندازه، استاندارد اتصال و فشار قابل تحمل با مدار هماهنگ باشد.

سوپاپ پاپتی

سوپاپ پاپتی (Poppet Valve) در دهانه‌ی هیدرولیک برخی آکومولاتورهای بلادری قرار دارد و از خروج بیش از حد بلادر از پوسته جلوگیری می‌کند. هنگام تخلیه‌ی سیال، این سوپاپ در شرایط مناسب مسیر جریان را کنترل می‌کند تا از کشیده شدن بلادر به ناحیه‌ی اتصال و آسیب دیدن آن جلوگیری شود.

رینگ ضد اکستروژن

رینگ یا قطعه ضد اکستروژن برای محافظت از بلادر در برابر خارج یا فشرده شدن بیش از حد آن در نزدیکی دهانه‌ی هیدرولیک استفاده می‌شود. وجود این بخش به افزایش عمر بلادر، به‌ویژه در شرایط فشار بالا و سیکل‌های کاری مکرر، کمک می‌کند.

آب‌بندها و اورینگ‌ها

آب‌بندها و اورینگ‌ها وظیفه‌ی جلوگیری از نشت سیال هیدرولیک و گاز را بر عهده دارند. جنس این قطعات باید با نوع سیال، فشار و دمای کاری سازگار باشد؛ زیرا خرابی آب‌بند می‌تواند موجب افت فشار، نشتی و کاهش عملکرد آکومولاتور شود. به همین دلیل دکما از مواد باکیفیت در آن استفاده می‌کند.

درپوش و مجموعه اتصال

درپوش‌ها و قطعات اتصال، بخش‌های مختلف پوسته و مجموعه شیر را در جای خود ثابت نگه می‌دارند و به آب‌بندی محفظه کمک می‌کنند. طراحی این قسمت‌ها بسته به مدل و نوع اتصال آکومولاتور دکما متفاوت است.

شیوه‌ی عملکرد آکومولاتور دکما

آکومولاتور دکما با استفاده از گاز نیتروژن فشرده، انرژی هیدرولیکی را ذخیره و در زمان موردنیاز به مدار بازمی‌گرداند. در مدل‌های بلادری مانند سری NXQ، بلادر انعطاف‌پذیر گاز را از روغن هیدرولیک جدا می‌کند و تغییر حجم آن، فرایند شارژ و تخلیه آکومولاتور را ممکن می‌سازد. مراحل کار این آکومولاتور به شرح زیر است:

۱. پیش‌شارژ آکومولاتور با نیتروژن

پیش از ورود سیال هیدرولیک، بلادر آکومولاتور با مقدار مشخصی نیتروژن شارژ می‌شود. در این حالت، گاز بلادر را منبسط کرده و بخش زیادی از فضای داخلی پوسته را اشغال می‌کند. فشار پیش‌شارژ باید متناسب با فشار کاری و نوع کاربرد آکومولاتور تعیین شود.

۲. ورود سیال هیدرولیک به آکومولاتور

با افزایش فشار روغن در مدار، سیال از طریق پورت هیدرولیک وارد آکومولاتور می‌شود. فشار روغن باعث فشرده شدن بلادر و در نتیجه کاهش حجم گاز نیتروژن می‌شود. بدین ترتیب، بخشی از انرژی هیدرولیکی مدار در گاز فشرده ذخیره می‌شود.

۳. ذخیره‌سازی انرژی

هرچه روغن بیشتری وارد آکومولاتور شود، نیتروژن بیشتر فشرده شده و انرژی بیشتری در آن ذخیره می‌شود. در این مرحله، آکومولاتور مانند یک منبع انرژی آماده‌به‌کار عمل می‌کند که می‌تواند در زمان افزایش نیاز سیستم، سیال را با سرعت به مدار بازگرداند.

۴. کاهش فشار و آزاد شدن انرژی

با کاهش فشار مدار، فشار نیتروژن فشرده شده از فشار روغن بیشتر می‌شود. در نتیجه، نیتروژن انبساط پیدا می‌کند و بلادر را به سمت خارج فشار می‌دهد؛ این فرآیند باعث خروج روغن ذخیره شده از آکومولاتور و ورود آن به مدار می‌شود.

۵. تأمین دبی و تثبیت فشار مدار

با بازگشت روغن به مدار، آکومولاتور می‌تواند افت لحظه‌ای فشار یا افزایش ناگهانی تقاضای دبی را جبران کند. به همین دلیل، در مدارهایی که مصرف سیال به‌صورت متناوب است، آکومولاتور می‌تواند در کنار پمپ به تأمین دبی موردنیاز و کاهش نوسانات فشار کمک کند.

۶. جذب ضربه و پالس‌های فشار

در صورت ایجاد افزایش ناگهانی فشار یا پالس در مدار، بخشی از سیال وارد آکومولاتور می‌شود و انرژی اضافی را جذب می‌کند. این ویژگی باعث کاهش شدت ضربه هیدرولیکی، پالس فشار و ارتعاشات ناشی از عملکرد پمپ یا شیرها شده و به محافظت از سایر اجزای سیستم کمک می‌کند.

انواع آکومولاتور دکما

آکومولاتورهای هیدرولیک را از نظر ساختار می‌توان به انواع بلادری، دیافراگمی و پیستونی تقسیم کرد. هر کدام از این ساختارها برای محدوده‌ی مشخصی از حجم، فشار، سرعت پاسخ و شرایط کاری مناسب هستند. منابع تخصصی نیز بر تفاوت عملکرد و کاربرد این سه ساختار تأکید دارند.

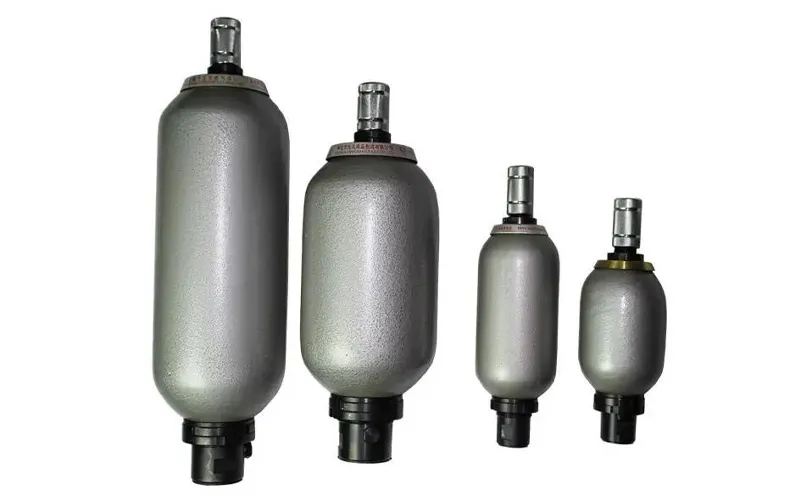

آکومولاتور بلادری دکما سری NXQ

سری NXQ شناخته‌شده‌ترین مدل آکومولاتور دکما در بازار است. در این ساختار، یک بلادر لاستیکی فضای گاز و سیال را از یکدیگر جدا می‌کند. با افزایش فشار روغن، سیال وارد پوسته شده و نیتروژن داخل بلادر را فشرده می‌کند؛ با کاهش فشار مدار نیز نیتروژن منبسط شده و سیال ذخیره‌شده را به مدار بازمی‌گرداند.

سری NXQ در حجم‌های متنوع از ظرفیت‌های کوچک مانند ۰.۴ لیتر تا ظرفیت‌های بزرگ‌تر عرضه شده و بسته به مدل می‌تواند دارای اتصال رزوه‌ای یا فلنجی باشد. این سری در فشارهای نامی تا حدود ۳۱.۵ مگاپاسکال (۳۱۵ بار) عرضه می‌شود.

آکومولاتور دکما سری LX

سری LX یکی دیگر از مدل‌های شاخص Dekema در بازار ایران است. این مدل از نظر شکل ظاهری با NXQ تفاوت دارد و معمولاً از فرم کوتاه‌تر و قطورتری برخوردار است. به همین دلیل استفاده از آن در کاربردهایی با سیالات خاص به‌ویژه با ویسکوزیته بالا، مواد شیمیایی و برخی سیالات روغنی متداول است.

با توجه به تفاوت ساختاری مدل LX با NXQ، هنگام انتخاب این سری نباید تنها به حجم مخزن توجه کرد؛ بلکه جنس پوسته، جنس عضو جداکننده‌ی گاز و سیال، سازگاری آب‌بندی‌ها و نوع سیال باید بر اساس دیتاشیت همان مدل بررسی شود.

آکومولاتور دیافراگمی

در آکومولاتور دیافراگمی، گاز و سیال به‌وسیله‌ی یک دیافراگم انعطاف‌پذیر از هم جدا می‌شوند. این ساختار معمولاً برای حجم‌های کوچک‌تر و کاربردهایی که سرعت پاسخ بالا و ابعاد فشرده اهمیت دارند، مناسب است. آکومولاتورهای دیافراگمی در صنعت هیدرولیک یک گروه مستقل از آکومولاتورهای گازی محسوب می‌شوند، اما نباید صرفاً بر اساس شباهت ظاهری، هر مدل LX را بدون بررسی کاتالوگ سازنده دیافراگمی تلقی کرد.

آکومولاتور پیستونی

در نوع پیستونی، یک پیستون آزاد فضای گاز و سیال را از هم جدا می‌کند. این ساختار در کاربردهایی که حجم ذخیره‌سازی بالا یا شرایط کاری خاص موردنیاز است مزیت‌هایی دارد، اما از نظر پاسخ دینامیکی، اصطکاک و نگهداری با نوع بلادری تفاوت دارد. بنابراین در انتخاب آکومولاتور دکما نیز نوع ساختار باید متناسب با وظیفه سیستم تعیین شود.

مشخصات فنی آکومولاتور دکما

مشخصات دقیق آکومولاتور به کد کامل محصول و مدل بستگی دارد. با این حال جدول زیر خلاصه‌ای از ویژگی‌های فنی عمومی برای این محصولات را نشان می‌دهد.

باید توجه داشت که در کدگذاری NXQ، حروف و اعداد می‌توانند اطلاعاتی درباره ساختار، حجم نامی، فشار، نوع اتصال و سیال مورد استفاده ارائه کنند. برای نمونه، L معمولاً به اتصال رزوه‌ای و F به اتصال فلنجی اشاره دارد و پسوندهای مربوط به سیال نیز در برخی پیکربندی‌ها برای مشخص‌کردن محیط کاری استفاده می‌شوند.

مزایای آکومولاتور دکما

استفاده از آکومولاتور دکما، به‌ویژه مدل‌های بلادری، می‌تواند مزایای متعددی برای مدارهای هیدرولیک ایجاد کند:

• هزینه‌ی مقرون‌به‌صرفه نسبت به بسیاری برندهای دیگر
• ذخیره انرژی هیدرولیکی و تأمین آن در زمان افزایش تقاضا
• کاهش نوسانات فشار و پالس‌های ناشی از پمپ
• جذب ضربه هیدرولیکی و شوک‌های ناگهانی
• جبران نشتی داخلی و افت حجم سیال در برخی مدارها
• تأمین دبی لحظه‌ای بدون نیاز به افزایش دائمی ظرفیت پمپ
• کاهش بار پمپ و توان نصب‌شده در سیستم‌های با مصرف متناوب
• جبران تغییرات حجمی ناشی از تغییر دما
• امکان تأمین انرژی اضطراری برای انجام یک حرکت یا سیکل مشخص
• پاسخ سریع در مدل‌های بلادری به دلیل جرم پایین بخش متحرک

کاربردهای آکومولاتور دکما

کاربرد آکومولاتور دکما به عملکرد مورد انتظار از آن بستگی دارد و تنها به یک صنعت خاص محدود نمی‌شود. نمونه‌هایی از کاربردهای رایج عبارت‌اند از:

• ماشین‌آلات و تجهیزات هیدرولیک صنعتی
• دستگاه‌های پرس و سیستم‌های شکل‌دهی
• ماشین‌آلات راهسازی و معدنی
• سیستم‌های هیدرولیک خطوط تولید
• واحدهای هیدرولیک و پاور یونیت‌ها (HPU)
• سیستم‌های هیدرولیک تجهیزات دریایی
• مدارهای دارای پمپ‌های با پالس فشار
• سیستم‌های نیازمند دبی لحظه‌ای بالا
• مدارهای نیازمند جبران نشتی
• تجهیزات نیازمند جذب ضربه و شوک
• کاهش توان پمپ نصب شده در برخی سیستم‌ها

خرید آکومولاتور دکما

آکومولاتور دکما را می‌توان یکی از گزینه‌های اقتصادی موجود برای ذخیره‌ی انرژی و بهبود عملکرد مدارهای هیدرولیک دانست. در میان محصولات شناخته‌شده این برند، سری NXQ به‌عنوان آکومولاتور بلادری در ظرفیت‌ها و فشارهای متنوع کاربرد گسترده‌تری دارد و امکان استفاده از اتصال‌های رزوه‌ای و فلنجی را فراهم می‌کند. سری LX نیز برای برخی کاربردهای خاص و سیالات متفاوت در بازار عرضه می‌شود.

انتخاب آکومولاتور مناسب باید بر اساس شرایط واقعی مدار انجام شود. فشار کاری، حجم مؤثر، نوع سیال، دما، فشار پیش‌شارژ، دبی موردنیاز و نوع اتصال، همگی باید پیش از خرید بررسی شوند. به همین دلیل امکان مشاوره و استعلام بهترین قیمت پیش از خرید آکومولاتور Dekema در تجهیز صنعت فراهم شده است.
