آکومولاتور هیداک (Hydac Accumulator) یکی از مهمترین تجهیزات ذخیرهسازی انرژی در سیستمهای هیدرولیک است که با بهرهگیری از ویژگی تراکمپذیری گاز نیتروژن، انرژی هیدرولیکی را ذخیره و در زمان مورد نیاز دوباره به مدار بازمیگرداند. شرکت آلمانی Hydac بهعنوان یکی از شناختهشدهترین تولیدکنندگان تجهیزات هیدرولیکی جهان، آکومولاتورهای خود را در انواع گوناگون و با ظرفیتها و فشارهای کاری متنوع تولید میکند.
این تجهیزات نقشی مهم در افزایش پایداری فشار، جذب ضربات هیدرولیکی، تأمین توان اضطراری، جبران نشتی و کاهش بار کاری پمپ ایفا میکنند. کیفیت ساخت بالا، عمر طولانی، تنوع مدلها و رعایت استانداردهای بینالمللی باعث شده که آکومولاتور هیداک در صنایع مادر مانند نفت و گاز، فولاد، معدن، ماشینآلات راهسازی، نیروگاهها، صنایع دریایی و بسیاری از تجهیزات صنعتی گزینهای قابل اعتماد باشند.
نقش آکومولاتور هیداک در سیستمهای هیدرولیکی
در یک مدار هیدرولیکی، تغییرات ناگهانی فشار و دبی میتواند عملکرد تجهیزات را مختل کرده و موجب افزایش استهلاک قطعات شود. آکومولاتور هیداک با ذخیرهی بخشی از انرژی هیدرولیکی در قالب گاز فشرده، این نوسانات را کنترل کرده و در زمان افت فشار یا افزایش ناگهانی تقاضای روغن، انرژی ذخیرهشده را به سرعت وارد مدار میکند. این عملکرد باعث پایداری و راندمان بیشتر سیستم میشود و فشار مدار را در محدودهی مطلوب حفظ میکند.
علاوه بر ذخیرهی انرژی، آکومولاتور هیداک اثر مهمی در حفاظت از تجهیزات هیدرولیکی ایفا میکند. این تجهیز با جذب شوکها و پالسهای فشاری، از وارد شدن تنشهای ناگهانی به پمپ، شیرها، شیلنگها و عملگرها جلوگیری میکند. حتی در شرایطی مانند قطع برق یا توقف پمپ نیز میتواند برای مدت مشخصی فشار مورد نیاز سیستم را تأمین و از توقف ناگهانی فرآیند یا آسیب دیدن تجهیزات جلوگیری کند. به همین دلیل استفاده از آن در بسیاری از مدارهای هیدرولیکی مدرن، راهکاری اثربخش برای افزایش ایمنی، کاهش هزینههای نگهداری و بهبود طول عمر سیستم خواهد بود.
اجزای تشکیلدهنده آکومولاتور هیداک
آکومولاتورهای هیداک برای ذخیرهی انرژی هیدرولیکی و کنترل فشار مدار از ترکیب اجزای مختلف ساخته میشود که هر یک وظیفهی مشخصی بر عهده دارد. ساختار کلی این اجزا بهصورت زیر است.
پوسته (Shell)
بدنهی اصلی آکومولاتور که معمولاً از فولاد با استحکام بالا ساخته میشود و وظیفهی تحمل فشارهای کاری و محافظت از اجزای داخلی را بر عهده دارد. این پوسته مطابق استانداردهای بینالمللی و برای فشارهای مختلف طراحی میشود.
المان جداکننده (Bladder, Piston / Diaphragm)
بخش داخلی آکومولاتور روغن هیدرولیک را از گاز نیتروژن جدا میکند. این قطعه بسته به نوع آکومولاتور بهصورت کیسهای، پیستونی یا دیافراگمی ساخته میشود و مهمترین نقش را در فرآیند ذخیره و آزادسازی انرژی ایفا میکند.
شیر گاز (Gas Valve)
این شیر در قسمت بالایی آکومولاتور قرار میگیرد و برای شارژ اولیهی گاز نیتروژن، کنترل فشار پیششارژ (Pre-charge) و انجام عملیات سرویس و نگهداری کاربرد دراد.
شیر روغن (Oil Port)
محل اتصال آکومولاتور به مدار هیدرولیک است که روغن از طریق آن وارد یا خارج میشود. طراحی این بخش به گونهای است که جریان سیال با کمترین افت فشار انجام صورت بگیرد
آببندها و رینگهای آببندی (Seals)
مجموعهای از اورینگها و آببندهای مقاوم در برابر فشار و روغن هیدرولیک که از نشت سیال یا گاز جلوگیری کرده و عملکرد مطمئن آکومولاتور را تضمین میکنند.
قطعات محافظ و نگهدارنده (Protecting Parts)
قطعاتی مانند مهرههای قفلکن، رینگهای پشتیبان، درپوش محافظ شیر گاز و سایر متعلقات، ضمن افزایش ایمنی، از آسیب دیدن اجزای داخلی جلوگیری کرده و امکان سرویس آسانتر را فراهم میکنند.
شیوه عملکرد آکومولاتور هیداک
عملکرد آکومولاتور هیداک از خاصیت تراکمپذیری گاز نیتروژن برای کار استفاده میکند. از آنجا که روغن هیدرولیک تقریباً تراکمناپذیر است، امکان ذخیرهی انرژی در خود سیال وجود ندارد؛ بنابراین انرژی بهوسیلهی فشرده شدن گاز نیتروژن درون آکومولاتور ذخیره میشود. این انرژی در هنگام نیاز دوباره به مدار بازمیگردد و باعث تثبیت فشار، جبران افت دبی و کاهش نوسانات سیستم میشود.
۱. شارژ اولیه با گاز نیتروژن
پیش از راهاندازی سیستم، محفظه گاز آکومولاتور با فشار مشخصی از گاز نیتروژن شارژ میشود. این فشار اولیه متناسب با نوع کاربرد و فشار کاری سیستم تنظیم میشود و نقش مهمی در عملکرد صحیح آکومولاتور دارد.
۲. ورود روغن به آکومولاتور
با شروع به کار سیستم و افزایش فشار مدار، روغن هیدرولیک از طریق ورودی روغن وارد آکومولاتور میشود. ورود روغن باعث حرکت المان جداکننده (کیسه، پیستون یا دیافراگم) و فشرده شدن گاز نیتروژن میشود. در این مرحله انرژی هیدرولیکی بهصورت انرژی فشاری در گاز ذخیره میشود.
۳. ذخیره انرژی
تا زمانی که فشار سیستم در محدوده تعیینشده باقی بماند، گاز نیتروژن در حالت فشرده قرار دارد و انرژی را در داخل آکومولاتور نگه میدارد. این انرژی آماده استفاده در هر لحظه از عملکرد سیستم خواهد بود.
۴. آزادسازی انرژی
هنگامی که فشار مدار کاهش یابد یا سیستم به حجم بیشتری از روغن نیاز داشته باشد، گاز نیتروژن منبسط شده و با اعمال فشار به المان جداکننده، روغن ذخیرهشده را به سرعت به مدار هیدرولیک بازمیگرداند. این فرآیند بدون نیاز به روشن شدن مجدد پمپ انجام میشود و باعث حفظ فشار، جبران افت دبی، جذب ضربات هیدرولیکی و افزایش پایداری عملکرد سیستم خواهد شد.

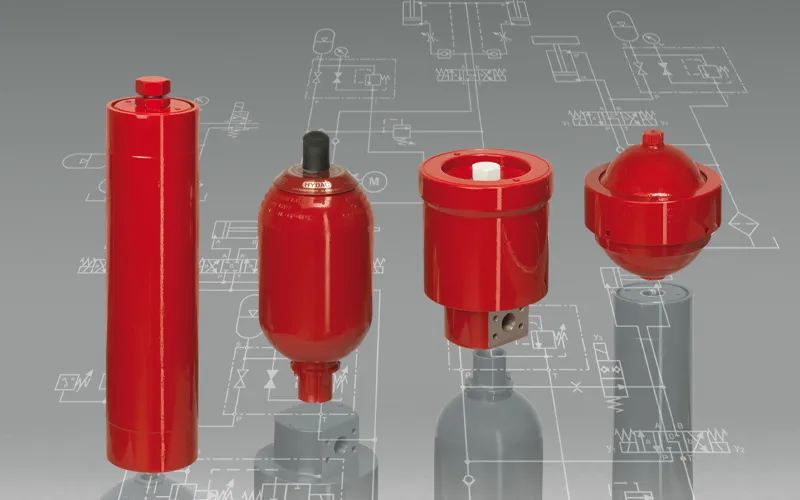

انواع آکومولاتور هیداک
شرکت Hydac آکومولاتورهای هیدرولیکی خود را بر اساس نوع المان جداکنندهی گاز و روغن تولید میکند. این تنوع باعث شده است که محصولاتش نیازهای مختلف از جمله ذخیرهی انرژی، جذب ضربات هیدرولیکی، میرا کردن پالسهای فشار، جبران نشتی و جداسازی سیالات را پوشش دهند. این آکومولاتورها در چهار خانوادهی اصلی عرضه میشوند که هر یک برای شرایط کاری و کاربردهای خاصی طراحی شدهاند.
آکومولاتور کیسهای هیداک (Bladder Accumulator)
آکومولاتور کیسهای پرکاربردترین محصول هیداک است که در بسیاری از سیستمهای هیدرولیکی صنعتی کاربرد دارد. در این نوع، یک کیسهی الاستومری، گاز نیتروژن را از روغن هیدرولیک جدا میکند. با افزایش فشار مدار، کیسه فشرده شده و انرژی در گاز ذخیره میشود و هنگام افت فشار، گاز منبسط شده و روغن را دوباره به مدار بازمیگرداند.
این مدل به دلیل پاسخدهی بسیار سریع، راندمان بالا و قابلیت تحمل دبیهای زیاد، گزینهای ایدهآل برای ذخیره انرژی، جذب ضربات هیدرولیکی، جبران نشتی و میرا کردن پالسهای فشار محسوب میشود. سریهای مختلفی مانند SB در همین خانواده عرضه میشوند.

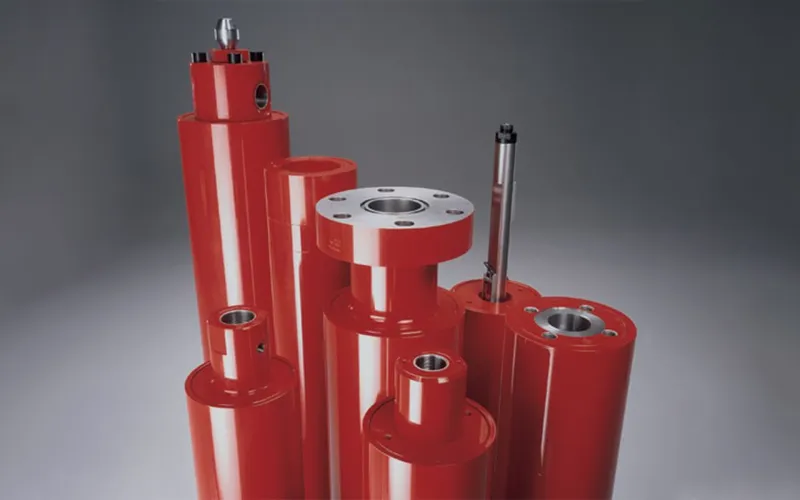

آکومولاتور پیستونی هیداک (Piston Accumulator)
در آکومولاتور پیستونی، جداسازی گاز و روغن توسط یک پیستون متحرک صورت میگیرد. ساختاری که امکان استفاده در حجمهای بسیار بالا، نسبتهای فشار زیاد و شرایط کاری سنگین را فراهم میسازد.
این نوع آکومولاتورهای هیداک معمولاً در ماشینآلات سنگین، صنایع فولاد، پرسهای هیدرولیکی، تجهیزات دریایی و سامانههایی که به حجم بالای روغن یا کنترل دقیق موقعیت پیستون نیاز دارند، استفاده میشوند. همچنین امکان نصب حسگر موقعیت پیستون برای پایش حجم روغن ذخیرهشده، از مزایای مهم این نوع بهشمار میرود.

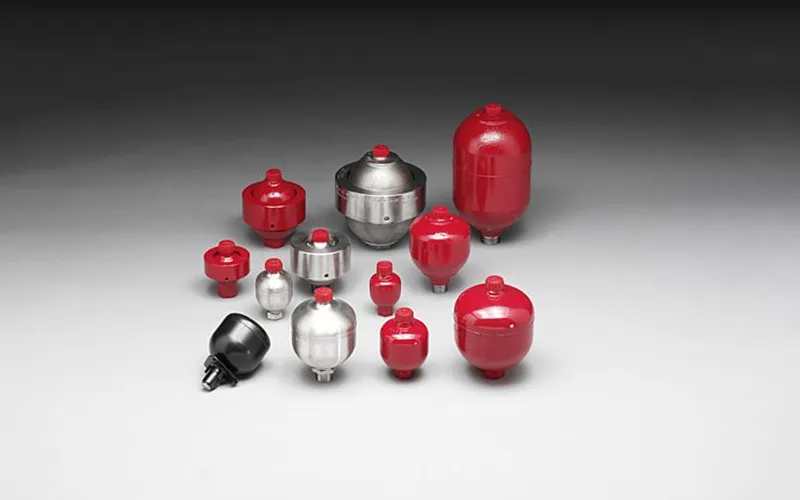

آکومولاتور دیافراگمی هیداک (Diaphragm Accumulator)
آکومولاتور دیافراگمی برای جداسازی روغن و گاز از یک دیافراگم انعطافپذیر استفاده میکند. این مدل معمولاً ابعاد کوچکتر و وزن کمتری نسبت به سایر انواع دارد و برای مدارهایی با حجم روغن کم، پاسخ دینامیکی سریع و فضای نصب محدود مناسب است.
آکومولاتورهای دیافراگمی هیداک در تجهیزات سیار، سیستمهای فرمان هیدرولیک، مدارهای کنترل و بسیاری از ماشینآلات صنعتی سبک کاربرد گستردهای دارند و با طراحی سادهای که دارند، از قابلیت اطمینان بالایی برخوردار هستند.

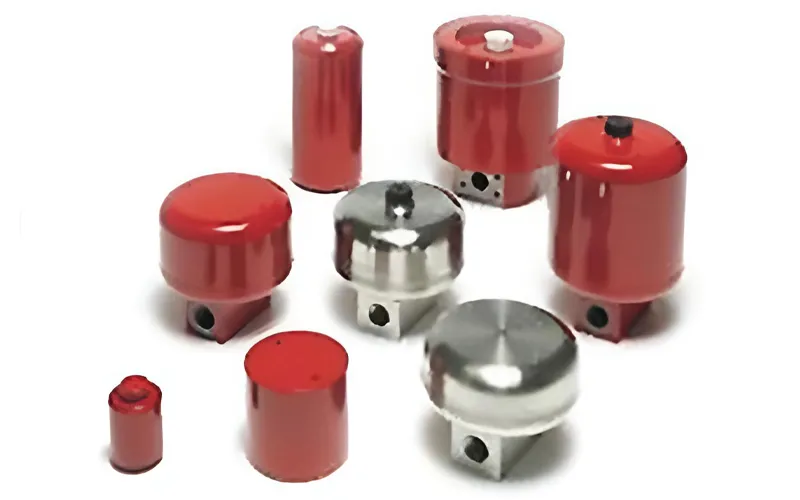

آکومولاتور بلوز فلزی هیداک (Metal Bellows Accumulator)
این نوع آکومولاتور از یک بلوز (لرزهگیر آکاردئونی) فلزی جوشکاری شده بهعنوان المان جداکننده استفاده میکند. بنابراین برخلاف مدلهای الاستومری، برای سیالات خاص، محیطهای خورنده، دماهای بسیار بالا یا پایین و کاربردهایی که سازگاری شیمیایی اهمیت زیادی دارد، طراحی شده است.
آکومولاتورهای بلوز فلزی هیداک در صنایع شیمیایی، فرآیندهای ویژه، تجهیزات آزمایشگاهی، صنایع دریایی و برخی کاربردهای نفت و گاز مورد استفاده قرار میگیرند و به دلیل مقاومت بالا در برابر شرایط سخت، انتخابی مناسب برای کاربردهای تخصصی به شمار میروند.

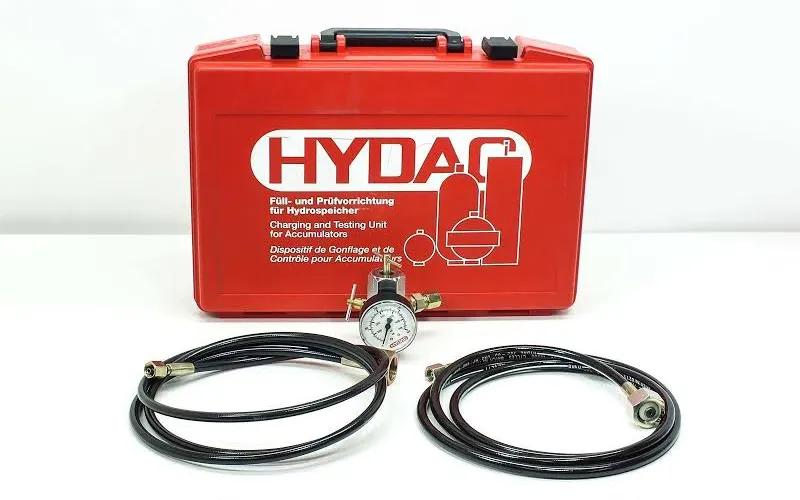

علاوه بر این چهار خانوادهی اصلی، هیداک مجموعهای کامل از پالسدامپرها (Pulsation Dampeners)، مخازن نیتروژن (Nitrogen Bottles)، بلوکهای ایمنی و قطعکن آکومولاتور (Safety & Shut-off Blocks)، کیتهای شارژ و اندازهگیری فشار و سایر متعلقات نصب و نگهداری را نیز برای تکمیل سیستمهای آکومولاتور عرضه میکند.
جدول مشخصات فنی آکومولاتور هیداک
جدول زیر، مهمترین مشخصات فنی خانوادههای آکومولاتور هیداک را نشان میدهد. مقادیر ذکر شده، محدودهی مشخصات استاندارد هر خانواده است و بسته به سری و مدل متفاوت خواهد بود.
| نوع آکومولاتور | المان جداکننده | حجم اسمی استاندارد | حداکثر فشار کاری | مهمترین ویژگی | کاربردهای شاخص |
|---|---|---|---|---|---|
| کیسهای | کیسه الاستومری | ۰.۵ تا ۲۰۰ لیتر (مدل استاندارد)۲.۵ تا ۴۵۰ لیتر (فشار پایین)۱ تا ۵۰ لیتر (فشار بالا) | تا ۱۰۰۰ بار (بسته به سری) | سرعت شارژ و دشارژ بسیار بالا، پاسخدهی سریع، نگهداری آسان | ذخیره انرژی، جذب ضربات، میرا کردن پالس فشار، جبران نشتی و افت دبی |
| پیستونی | پیستون متحرک | تا ۳۳۰۰ لیتر (مدل استاندارد)۰.۱۶ تا ۱۵ لیتر (سری SK280)تا ۵۰ لیتر (فشار بالا) | ۲۱۰ تا ۳۵۰ بار (استاندارد)۲۸۰ بار (SK280)تا ۱۰۰۰ بار (فشار بالا) | مناسب برای حجمهای زیاد، دبی بالا و نسبت فشار بالا، قابلیت نصب حسگر موقعیت پیستون | ماشینآلات سنگین، پرسهای هیدرولیکی، صنایع فولاد، معدن و نیروگاه |
| دیافراگمی | دیافراگم الاستومری | تا ۴ لیتر | تا ۷۵۰ بار | ابعاد کوچک، وزن کم، پاسخ دینامیکی سریع، قابلیت نصب در تمامی وضعیتها | تجهیزات سیار، مدارهای کنترل، سیستمهای فرمان هیدرولیک و ماشینآلات سبک |
| بلوز فلزی | بلوز فلزی جوشکاریشده | بسته به سری و سفارش | بسته به سری و استاندارد ساخت | مقاومت بسیار بالا در برابر دماهای شدید و سیالات خورنده، جداسازی مطمئن سیالات | صنایع شیمیایی، فرآیندی، دریایی، نفت و گاز و کاربردهای ویژه |
مزایای آکومولاتور هیداک
آکومولاتورهای هیداک به کیفیت ساخت بالا، بهرهگیری از فناوریهای پیشرفته و تنوع گستردهی محصولات شناخته میشوند و علاوه بر افزایش راندمان مدار، نقش مهمی در کاهش استهلاک تجهیزات، بهبود ایمنی سیستم و کاهش مصرف انرژی دارند. از مهمترین مزایای آنها میتوان موارد زیر را برشمرد:
- ذخیره و آزادسازی سریع انرژی هیدرولیکی در زمان مورد نیاز
- جذب ضربات هیدرولیکی و کاهش پدیده چکش آبی
- میرا کردن نوسانات و پالسهای فشار در مدار
- تثبیت فشار سیستم و جلوگیری از افت ناگهانی فشار
- کاهش تعداد دفعات روشن و خاموش شدن پمپ و افزایش عمر آن
- کاهش مصرف انرژی و بهبود راندمان سیستم هیدرولیک
- جبران نشتی داخلی و خارجی مدار هیدرولیکی
- تأمین توان اضطراری در زمان قطع برق یا توقف پمپ
- عملکرد سریع و دقیق در پاسخ به تغییرات فشار و دبی
- تنوع بالا در نوع، ظرفیت و فشار کاری برای کاربردهای مختلف
- قابلیت کار در شرایط کاری سنگین و محیطهای صنعتی سخت
- نصب و نگهداری آسان و دسترسی مناسب به تجهیزات شارژ و سرویس
- تولید مطابق استانداردهای بینالمللی و کیفیت ساخت بالا
کاربرد آکومولاتور هیداک
با طراحی دقیق ساده اما دقیق و مزایای زیاد، آکومولاتورهای هیداک در صنایع مختلفی مورد استفاده قرار میگیرند که شاخصترین آنها عبارتاند از:
- صنایع نفت، گاز و پتروشیمی
- نیروگاههای برق
- صنایع فولاد و ذوب فلزات
- ماشینآلات راهسازی و عمرانی
- ماشینآلات معدنی
- پرسهای هیدرولیکی و ماشینآلات فرمدهی فلزات
- ماشینآلات تزریق پلاستیک، ریختهگری و دایکاست
- صنایع دریایی و کشتیسازی
- صنایع ریلی
- صنایع خودروسازی و خطوط مونتاژ
- ماشینآلات کشاورزی
- صنایع سیمان، سرامیک و مصالح ساختمانی
- کارخانههای کاغذ، چاپ و بستهبندی
- صنایع چوب، MDF و فرآوری مواد اولیه
- صنایع هوافضا و دفاعی
- تجهیزات بندری و جرثقیلها
- سیستمهای هیدرولیکی صنعتی عمومی مانند پاورپکها
خرید آکومولاتور هیداک؛ تجهیز کاربردی ذخیرهی انرژی هیدرولیک
آکومولاتور هیداک از تجهیزات کاربردی برای ذخیرهی انرژی هیدرولیکی است که با فناوری پیشرفته و کیفیت ساخت بالا، نقش پررنگی در افزایش راندمان، پایداری و ایمنی مدارهای هیدرولیکی دارد. این محصولات با کمک گاز نیتروژن، انرژی هیدرولیکی را ذخیره کرده و در زمان نیاز آن را به مدار بازمیگردانند؛ قابلیتی که علاوه بر کاهش استهلاک تجهیزات و مصرف انرژی، طول عمر سیستم را نیز افزایش میدهد.
شرکت هیداک با تولید آکومولاتورهای کیسهای، پیستونی، دیافراگمی و بلوز فلزی، نیاز طیف گستردهای از صنایع را پوشش تأمین میکند. تنوع بالا در ظرفیت، فشار کاری، جنس قطعات و تجهیزات جانبی، برای هر کاربرد صنعتی، گزینهای مناسب را دردسترس قرار داده است. انتخاب آکومولاتور باید بر اساس شرایط کاری، فشار سیستم و حجم مورد نیاز انجام گیرد و به همین دلیل امکان مشاورهی تخصصی، استعلام قیمت و خرید این محصول در تجهیز صنعت فراهم شده است.
