آکومولاتور اورستا

آکومولاتور اورستا (Orsta Accumulator) یکی از تجهیزات شناخته شده و باکیفیت آلمان در حوزه‌ی هیدرولیک است که سابقه‌ی تولید آن به دهه‌ی ۱۹۶۰ میلادی بازمی‌گردد. این آکومولاتورها در انواع مختلفی برای ذخیره‌ی انرژی هیدرولیکی، جبران افت فشار و حجم، کاهش نوسانات و ضربه‌های فشاری و تأمین موقت روغن مورد استفاده قرار گرفته‌اند.

این آکومولاتورهای هیدرولیک در مدل‌ها و ظرفیت‌های مختلفی تولید شده‌اند. بسیاری از آکومولاتورهای قدیمی Orsta، به‌ویژه مدل‌های تیوپی مطابق استاندارد TGL ۱۰۸۴۳، حتی امروزه کاربرد گسترده‌ای به‌ویژه در ماشین‌آلات صنعتی و راهسازی دارند.

نقش آکومولاتور اورستا در خطوط هیدرولیک

آکومولاتور Orsta به دلیل سابقه‌ی طولانی، ساختار قابل اعتماد و تنوع مدل‌ها، سال‌ها در خطوط هیدرولیک صنعتی، ماشین‌آلات راهسازی و تجهیزات متحرک استفاده شده است. طراحی مناسب، امکان سرویس و تعویض آسان تیوپ در مدل‌های تیوپی و دسترسی به قطعات یدکی، از عواملی هستند که باعث شده این برند، همچنان مورد توجه قرار بگیرد.

استفاده از آکومولاتور اورستا در حقیقت با جذب مناسب نوسانات و ضربه‌های فشار، جبران تغییرات حجم و تأمین سریع سیال در زمان نیاز، به عملکرد روان‌تر و پایدارتر خطوط هیدرولیک کمک می‌کند. در نتیجه، فشار مدار بهتر کنترل می‌شود، بارهای لحظه‌ای روی پمپ و سایر اجزا کاهش می‌یابد و عملکرد تجهیزات با نوسان و شوک کمتری همراه خواهد بود.

ساختار آکومولاتور اورستا

ساختار آکومولاتور به نوع آن بستگی دارد. در مدل‌های تیوپی، مهم‌ترین اجزای تشکیل‌دهنده شامل مخزن تحت فشار، تیوپ لاستیکی، بخش گاز، بخش سیال، شیر شارژ گاز و مجموعه‌ی اتصال هیدرولیک می‌شود که به‌صورت زیر کنار هم جای گرفته‌اند.

تیوپ / بلادر

تیوپ لاستیکی (Bladder) وظیفه‌ی جداسازی گاز از روغن هیدرولیک را بر عهده دارد. در مدل‌های تیوپی، امکان تعویض این قطعه وجود دارد و همین ویژگی یکی از مزیت‌های مهم این ساختار برای تعمیرونگهداری به‌شمار می‌رود. شرکت HST نیز برای آکومولاتورهای تیوپی خود قطعات یدکی مربوط به ORSTA و تجهیزات مورد نیاز برای سرویس آن‌ها را عرضه می‌کند.

شیر شارژ گاز

شیر شارژ امکان پر کردن، تنظیم و کنترل فشار گاز داخل آکومولاتور را فراهم می‌کند. فشار اولیه‌ی گاز یا Precharge باید متناسب با فشارهای کاری سیستم تنظیم شود؛ زیرا انتخاب نادرست فشار پیش‌شارژ می‌تواند ظرفیت قابل استفاده و عمر تیوپ را کاهش دهد.

اتصال سیال

اتصال هیدرولیکی، مسیر ورود و خروج روغن را ایجاد می‌کند. در مدل‌های مختلف می‌توان از اتصالات متفاوت استفاده کرد و نوع اتصال باید هنگام انتخاب آکومولاتور با لوله‌کشی و تجهیزات مدار مطابقت داشته باشد.

شیوه عملکرد آکومولاتور اورستا

آکومولاتور اورستا با استفاده از انرژی ذخیره‌شده در گاز نیتروژن، سیال هیدرولیک را در زمان مناسب جذب و دوباره به مدار بازمی‌گرداند. در مدل‌های تیوپی، نیتروژن و روغن به‌وسیله‌ی تیوپ از یکدیگر جدا هستند و تغییر فشار روغن باعث فشرده یا منبسط شدن گاز می‌شود.

۱. شارژ اولیه با نیتروژن

پیش از ورود آکومولاتور به مدار، بخش گاز آن با نیتروژن تا فشار مشخصی شارژ می‌شود. در این وضعیت، تیوپ بخش عمده‌ی فضای داخلی آکومولاتور را اشغال کرده و هنوز مقدار قابل‌توجهی روغن وارد مخزن نشده است.

۲. ورود روغن و فشرده شدن گاز

با افزایش فشار مدار هیدرولیک، روغن از طریق اتصال هیدرولیکی وارد آکومولاتور می‌شود. ورود روغن باعث فشرده شدن تیوپ و کاهش حجم نیتروژن می‌شود و در نتیجه انرژی هیدرولیکی در گاز فشرده‌شده ذخیره می‌شود.

۳. رسیدن به فشار کاری

با ادامه‌ی ورود روغن، فشار گاز و روغن افزایش پیدا می‌کند تا آکومولاتور به شرایط کاری موردنظر برسد. میزان روغن قابل ذخیره به حجم آکومولاتور، فشار پیش‌شارژ و محدوده‌ی فشار کاری سیستم بستگی دارد.

۴. آزاد شدن انرژی ذخیره‌شده

هنگامی که فشار مدار کاهش پیدا می‌کند، نیتروژن فشرده‌شده منبسط می‌شود و به تیوپ فشار وارد می‌کند. در نتیجه، روغن ذخیره‌شده از آکومولاتور خارج شده و دوباره وارد مدار هیدرولیک می‌شود.

۵. تکرار چرخه

با افزایش و کاهش مجدد فشار در مدار، فرآیند شارژ و تخلیه‌ی آکومولاتور تکرار می‌شود. بدین ترتیب، آکومولاتور اورستا مانند یک منبع ذخیره‌ی انرژی در کنار پمپ و دیگر اجزای مدار عمل کرده و به متعادل‌تر شدن فشار و جریان کمک می‌کند.

انواع آکومولاتور اورستا

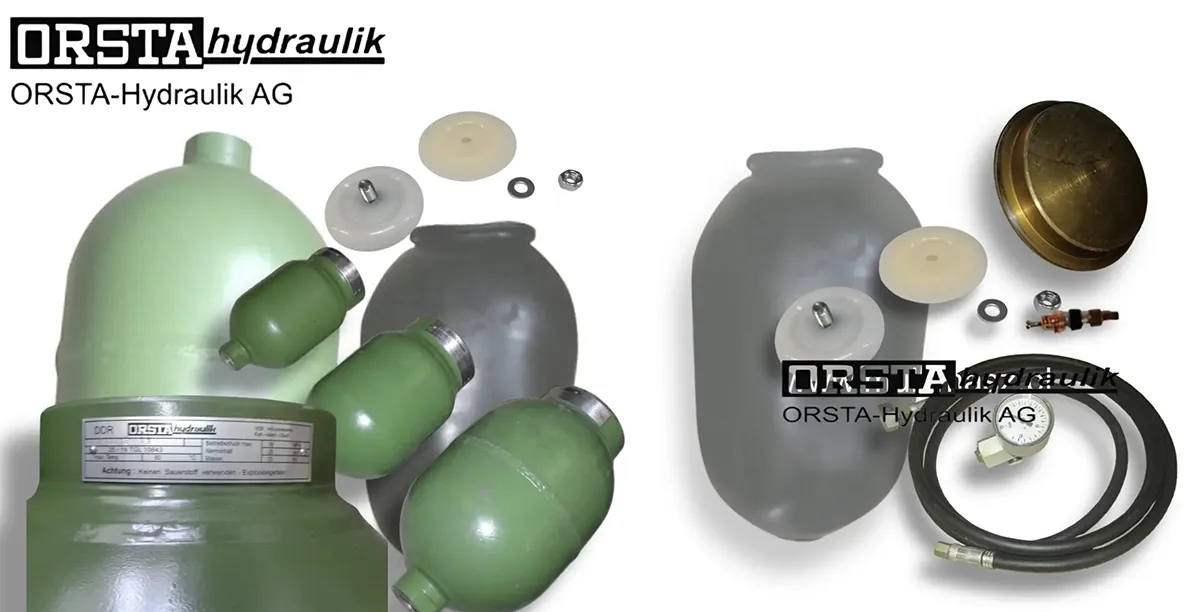

آکومولاتورهای Orsta را که اغلب با رنگ سبز شاخص خود شناخته می‌شوند، می‌توان بر اساس ساختار و نوع جداکننده‌ی گاز و روغن به چند گروه اصلی تقسیم کرد. این محصولات دو خانواده‌ی اصلی آکومولاتور تیوپی (Bladder) و آکومولاتور دیافراگمی (Diaphragm) دارند؛ در کنار آن، مدل‌های قدیمی TGL و نمونه‌های دارای مخزن گاز کمکی نیز به فروش می‌رسند.

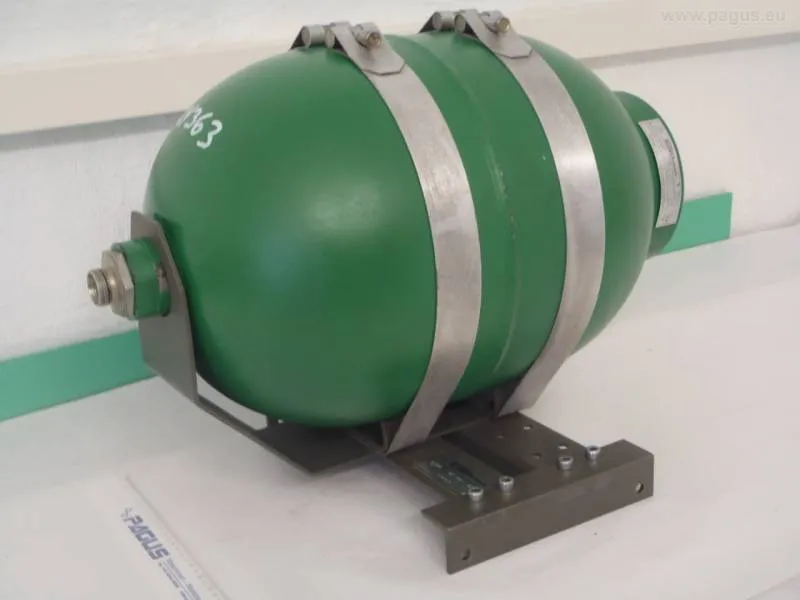

آکومولاتور تیوپی اورستا

آکومولاتور تیوپی متداول‌ترین نوع این برند است. در این ساختار، یک تیوپ الاستومری، گاز نیتروژن را از روغن جدا می‌کند. مدل‌های شناخته‌شده‌ی TGL ۱۰۸۴۳ در حجم‌های ۱، ۲.۵، ۶.۳، ۱۰ و ۲۵ لیتر و با فشار کاری نامی ۱۶ مگاپاسکال و مدل ۱/۳۲ نیز با فشار نامی ۳۲ مگاپاسکال ارائه می‌شوند.

مهم‌ترین مزیت این ساختار، امکان تعویض تیوپ در صورت آسیب‌دیدگی است. همین موضوع باعث می‌شود تعمیر آکومولاتور از نظر اقتصادی و عملیاتی نسبت به تعویض کامل مخزن، مقرون‌به‌صرفه‌تر باشد. تیوپ‌های جایگزین و کیت‌های تعمیراتی مدل‌های TGL ۱۰۸۴۳ نیز دردسترس است.

آکومولاتور دیافراگمی اورستا

در آکومولاتور دیافراگمی، جداسازی گاز و سیال توسط یک دیافراگم الاستومری انجام می‌شود. طراحی این مدل نسبت به آکومولاتور تیوپی جمع‌وجورتر است و برای برخی کاربردهایی که حجم ذخیره‌سازی نسبتاً پایین مورد نیاز است، گزینه‌ی مناسبی محسوب می‌شود.

طبق مشخصات شرکت مادر HST، این آکومولاتورها از جنس فولاد ضدزنگ ساخته می‌شوند و می‌توانند با مواد مختلف دیافراگم مانند NBR و Hydrin و Butyl و FKM سفارش داده شوند. برخلاف نوع تیوپی، دیافراگم این مدل‌ها قابل تعویض نیست و در صورت آسیب‌دیدگی، خود آکومولاتور نیاز به تعویض دارد.

آکومولاتور اورستا با مخزن گاز کمکی

در برخی مدل‌های قدیمی Orsta، به‌خصوص آکومولاتور ۲۵ لیتری، امکان اتصال یک مخزن گاز اضافی در نظر گرفته شده است. اضافه‌کردن این مخزن باعث افزایش حجم گاز مؤثر شده و در نتیجه می‌تواند افت فشار را هنگام برداشت حجم مشخصی از روغن کاهش دهد. این ساختار برای کاربردهایی مناسب است که به حجم قابل استفاده‌ی بیشتری بدون افزایش متناسب حجم بخش سیال نیاز دارند.

مشخصات فنی آکومولاتور اورستا

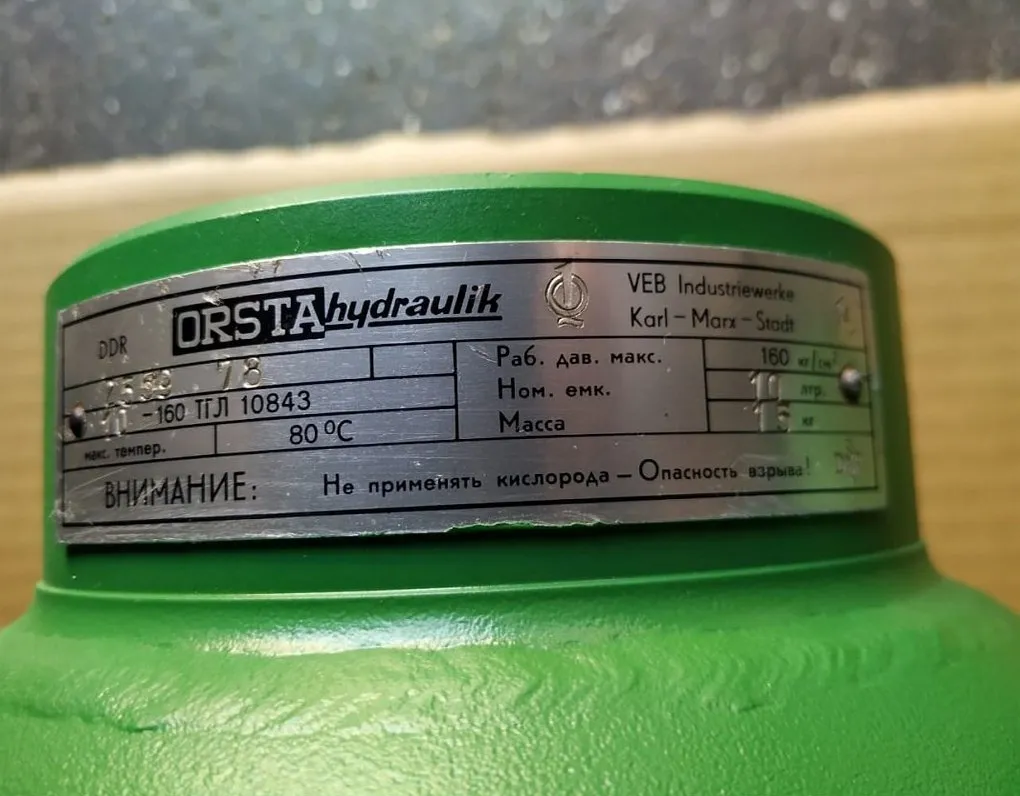

آکومولاتورهای اورستا در ظرفیت‌های مختلف تولید شده‌اند و سری TGL ۱۰۸۴۳ از شناخته‌شده‌ترین مدل‌های این برند به شمار می‌رود. این سری در ظرفیت‌های ۱، ۲.۵، ۶.۳، ۱۰ و ۲۵ لیتر عرضه شده و مدل‌های رایج آن برای فشار کاری نامی ۱۶۰ بار طراحی شده‌اند.

مزایای آکومولاتور اورستا

آکومولاتورهای ORSTA به دلیل طراحی معروف و مهندسی شده و سابقه‌ی طولانی در صنایع مختلف، برای بسیاری از سیستم‌های هیدرولیک مورد توجه هستند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

• امکان ذخیره‌ی انرژی هیدرولیکی و استفاده از آن در زمان نیاز
• کاهش نوسانات و ضربه‌های ناگهانی فشار
• جبران نشتی و تغییرات حجم سیال در مدار
• امکان استفاده از تیوپ قابل تعویض در مدل‌های تیوپی
• دسترسی به قطعات یدکی و تجهیزات سرویس
• تنوع حجم و فشار کاری در مدل‌های مختلف
• امکان استفاده در طیف گسترده‌ای از ماشین‌آلات صنعتی
• قابلیت استفاده به‌عنوان منبع موقت روغن در شرایط اضطراری
• کاهش هزینه‌های تعمیر و نگهداری در مدل‌های دارای تیوپ قابل تعویض

کاربردهای آکومولاتور اورستا

به دلیل قابلیت ذخیره و آزادسازی سریع انرژی، آکومولاتورهای ORSTA در طیف متنوعی از سیستم‌های هیدرولیک استفاده شده‌اند. کاربرد این تجهیزات تنها به یک صنعت خاص محدود نیست و بسته به ظرفیت و فشار کاری می‌توان از مدل مناسب در مدارهای مختلف استفاده کرد. برخی از مهم‌ترین کاربردهای آکومولاتور اورستا عبارت‌اند از:

• ماشین‌آلات راهسازی و تجهیزات ساختمانی: برای جذب ضربه‌های هیدرولیکی، کاهش نوسانات فشار و تأمین سریع روغن در سیستم‌های متحرک استفاده می‌شود.
• ماشین‌آلات کشاورزی: به تثبیت فشار و جبران نوسانات جریان در مدارهای هیدرولیک تراکتورها و تجهیزات کشاورزی کمک می‌کند.
• ماشین‌ابزار و تجهیزات صنعتی: برای تأمین انرژی لحظه‌ای، حفظ فشار و کاهش نوسانات مدارهای هیدرولیک به کار می‌رود.
• سیستم‌های هیدرولیک نیروگاه‌ها: در مدارهای هیدرولیک برای ذخیره‌ی انرژی، تثبیت فشار و تأمین جریان در مواقع نیاز کاربرد دارد.
• تجهیزات و خطوط ریلی: در سامانه‌های هیدرولیکی قطارها و تجهیزات ریلی برای جذب شوک و ایجاد عملکرد پایدار استفاده می‌شود.
• ماشین‌آلات چاپ: به کاهش پالس‌های فشار و ایجاد جریان یکنواخت‌تر در سیستم‌های هیدرولیک دستگاه‌های چاپ کمک می‌کند.
• تجهیزات کنترل و سامانه‌های هیدرولیکی فرودگاه‌ها: برای ذخیره‌ی انرژی و تأمین سریع سیال در سامانه‌هایی که عملکرد مطمئن و سریع اهمیت دارد، استفاده می‌شود.
• تجهیزات صنایع شیمیایی و غذایی: در مدارهای هیدرولیکی این صنایع برای کنترل فشار، جذب نوسانات و جبران تغییرات حجم سیال کاربرد دارد.
• سیستم‌های انرژی بادی: در تجهیزات هیدرولیکی توربین‌های بادی برای ذخیره‌ی انرژی، کنترل فشار و جذب نوسانات مدار استفاده می‌شود.
• مدارهای هیدرولیک نیازمند جذب ضربه و نوسان فشار: آکومولاتور با جذب تغییرات ناگهانی فشار، از انتقال شوک به پمپ، شیرها، لوله‌ها و سایر اجزا جلوگیری می‌کند.
• مدارهای بسته برای جبران تغییرات حجم و فشار: با جبران تغییرات حجم ناشی از دما یا نشتی‌های جزئی، به حفظ فشار پایدار در مدار کمک می‌کند.

خرید آکومولاتور اورستا؛ راهکار دقیق ذخیره‌ی انرژی هیدرولیک

آکومولاتور اورستا به دلیل سابقه‌ی طولانی در صنعت هیدرولیک، کیفیت ساخت و عملکرد دقیق، همچنان در بسیاری از سیستم‌های صنعتی و ماشین‌آلات کاربرد دارد. در میان محصولات این برند، آکومولاتورهای تیوپی TGL ۱۰۸۴۳ در ظرفیت‌های ۱، ۲.۵، ۶.۳، ۱۰ و ۲۵ لیتر از شناخته‌شده‌ترین مدل‌ها هستند و به دلیل ساختار قابل اعتماد و تعمیرونگهداری آسان، جایگاه ویژه‌ای در میان آکومولاتورهای هیدرولیک دارند.

برای انتخاب صحیح این محصول، باید عواملی مانند حجم مورد نیاز، حداکثر و حداقل فشار مدار، فشار پیش‌شارژ، دمای کاری، نوع سیال و فضای موجود برای نصب را در نظر گرفت. همچنین انتخاب مدل باید بر اساس مشخصات واقعی سیستم و کد دقیق آکومولاتور انجام شود تا تجهیز از نظر ظرفیت، فشار و شرایط کاری با مدار هیدرولیک سازگاری کامل داشته باشد. به همین دلیل مشاوران تجهیز صنعت از استعلام قیمت تا خرید و بهره‌برداری همراه شما هستند.
