شیر دستی هیدرولیک HOF

شیر دستی هیدرولیک اچ او اف (HOF Manual Hydraulic Control Valve) یکی از انواع شیرهای کنترل جهت است که وظیفه‌ی هدایت، قطع و وصل یا تغییر مسیر جریان روغن هیدرولیک را در مدار بر عهده دارد. این شیرهیدرولیک با استفاده از نیروی دست و جابه‌جایی اهرم، موقعیت اسپول را تغییر می‌دهد و به اپراتور امکان می‌دهد تا حرکت عملگرهایی مانند جک‌ها و موتورهای هیدرولیکی را به‌صورت دقیق و ایمن کنترل کند. این شیرهای دستی با طراحی مستحکم، کیفیت ساخت مناسب، تنوع مدل و قیمت اقتصادی، در بسیاری از ماشین‌آلات صنعتی، راهسازی و کشاورزی استفاده می‌شوند.

این محصولات معمولاً در دو نوع مونوبلاک (یک‌تکه) و بلوکی (چندبخشی) تولید می‌شوند و بسته به مدل، امکان استفاده از یک تا چند اسپول، نصب شیر اطمینان، چک‌ولو، انواع اسپول و پورت‌های مختلف را در اختیار کاربر قرار می‌دهند. قابلیت تعویض بخش‌های مختلف در مدل‌های بلوکی، همچنین انعطاف‌پذیری بیشتری برای تعمیر و توسعه سیستم‌های هیدرولیکی فراهم می‌کند.

اجزای شیر دستی هیدرولیک HOF

شیر دستی هیدرولیک HOF مجموعه‌ای از قطعات مکانیکی و هیدرولیکی را دربر می‌گیرد که هر یک وظیفه‌ی مشخصی در کنترل جریان روغن و عملکرد صحیح مدار بر عهده دارند. طراحی دقیق این اجزا توسط HOF، دوام بالا، عملکرد روان و قابلیت اطمینان مناسب را برای این شیرها تصمین می‌کند.

بدنه (Valve Body)

بدنه‌ی اصلی شیر معمولاً از چدن یا آلیاژهای مقاوم ساخته می‌شود تا در برابر فشارهای کاری بالا، ضربات مکانیکی و خوردگی مقاومت مناسبی داشته باشد. تمام مجاری عبور روغن و محل نصب سایر قطعات نیز درون این بدنه تعبیه شده است.

اسپول (Spool)

اسپول مهم‌ترین بخش شیر دستی HOF است که معمولاً از فولاد سخت‌کاری‌شده و سنگ‌خورده تولید می‌شود. با جابه‌جایی اسپول توسط اهرم، مسیر عبور روغن میان پورت‌های مختلف تغییر کرده و حرکت عملگرهای هیدرولیکی کنترل می‌شود.

اهرم دستی (Operating Lever)

اهرم دستی رابط بین اپراتور و شیر است و امکان تغییر موقعیت اسپول را به‌صورت مستقیم فراهم می‌کند. طراحی ارگونومیک آن کمک می‌کند تا کنترل مدار با دقت بالا و نیروی کم انجام شود.

فنر بازگشت (Return Spring)

در بسیاری از مدل‌ها، فنر بازگشت پس از رها شدن اهرم، اسپول را به موقعیت اولیه بازمی‌گرداند. این ویژگی موجب افزایش ایمنی سیستم و جلوگیری از باقی ماندن ناخواسته شیر در وضعیت کاری می‌شود.

شیر اطمینان (Relief Valve)

شیر اطمینان داخلی از افزایش بیش از حد فشار مدار جلوگیری می‌کند. هنگامی که فشار از مقدار تنظیم شده فراتر رود، این شیر بخشی از روغن را به مخزن هدایت کرده و از آسیب دیدن پمپ، شیلنگ‌ها و سایر تجهیزات جلوگیری می‌کند.

چک ولو (Check Valve)

چک ولو از بازگشت جریان روغن در جهت مخالف جلوگیری می‌کند و در برخی مدل‌ها برای حفظ فشار یا بهبود عملکرد مدار به کار می‌رود. وجود این قطعه موجب افزایش پایداری و راندمان سیستم هیدرولیک می‌شود.

پورت‌های اتصال (Ports)

پورت‌های P، T، A و B مسیر اتصال شیر به پمپ، مخزن و عملگرهای هیدرولیکی را تشکیل می‌دهند. بسته به مدل شیر، این پورت‌ها در اندازه‌ها و استانداردهای رزوه مختلف مانند BSP و SAE عرضه می‌شوند.

شیوه عملکرد شیر دستی هیدرولیک HOF

شیر دستی هیدرولیک HOF با جابه‌جایی مکانیکی اسپول، مسیر جریان روغن را تغییر داده و عملکرد عملگرهای هیدرولیکی را کنترل می‌کند. فرآیندی که بدون نیاز به برق یا فرمان الکترونیکی انجام می‌شود و به همین دلیل از سادگی، قابلیت اطمینان و دوام بالایی برخوردار است.

۱. ورود روغن به شیر

روغن تحت فشار تولیدشده توسط پمپ از طریق پورت P وارد بدنه شیر می‌شود. در این مرحله، روغن آماده‌ی هدایت به مسیر مورد نیاز بر اساس موقعیت اسپول است.

۲. تغییر موقعیت اسپول

با حرکت دادن اهرم دستی، اسپول درون بدنه جابه‌جا شده و ارتباط میان پورت‌های مختلف تغییر می‌کند. این تغییر مسیر، شیوه‌ی توزیع روغن در مدار را مشخص می‌کند.

۳. هدایت جریان به عملگر

پس از تغییر موقعیت اسپول، روغن توسط یکی از پورت‌های A یا B به سمت جک یا موتور هیدرولیکی هدایت می‌شود. این جریان باعث حرکت عملگر در جهت مورد نظر اپراتور خواهد شد.

۴. بازگشت روغن به مخزن

هم‌زمان با تغذیه‌ی عملگر، روغن خروجی از سمت مقابل آن از طریق پورت T به مخزن بازمی‌گردد. این گردش مداوم روغن، عملکرد پایدار و روان مدار هیدرولیک را تضمین می‌کند.

۵. بازگشت شیر به وضعیت اولیه

در مدل‌های مجهز به فنر، پس از رها شدن اهرم، اسپول به‌طور خودکار به موقعیت اولیه بازمی‌گردد. در این حالت، جریان روغن متوقف یا به مسیر پیش‌فرض هدایت شده و سیستم برای فرمان بعدی آماده می‌شود.

انواع شیر دستی هیدرولیک HOF

شرکت HOF شیرهای دستی هیدرولیک خود را در مدل‌ها و پیکربندی‌های مختلف تولید می‌کند که از نظر ظرفیت عبور جریان، ابعاد، تعداد اسپول، نوع اسپول و ساختار مونتاژ با یکدیگر تفاوت دارند.

انواع شیر دستی هیدرولیک HOF بر اساس سری تولید

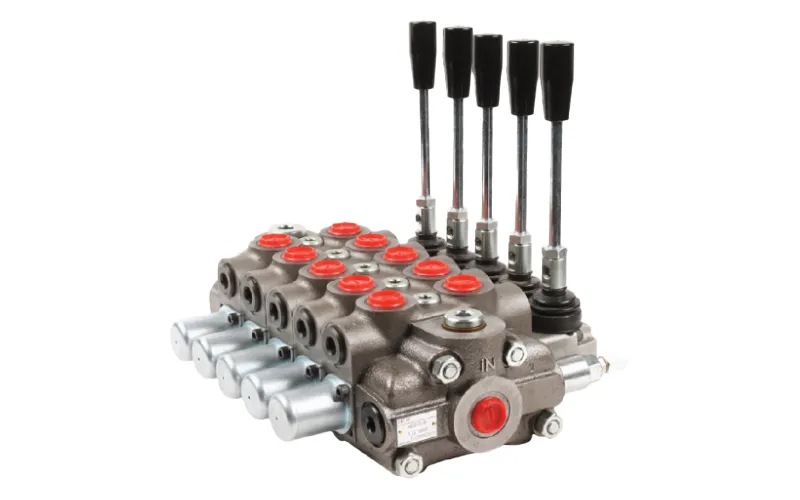

شیر دستی هیدرولیک HOF سری MCD10

این سری برای سیستم‌های هیدرولیکی سبک و مدارهایی با دبی پایین طراحی شده است. ابعاد جمع‌وجور، نصب آسان و امکان انتخاب تعداد مختلف اسپول، آن را به گزینه‌ای مناسب برای تجهیزات کوچک صنعتی و کشاورزی تبدیل کرده است.

شیر دستی هیدرولیک HOF سری MCD20

سری MCD20 دیگر عضو کوچک این خانواده است که برای سیستم‌های هیدرولیکی با دبی متوسط و تجهیزات سبک تا نیمه‌سنگین طراحی شده است. این مدل معمولاً با پورت‌های ⅜ و ½ اینچ عرضه می‌شود و به دلیل ابعاد جمع‌وجور، در ماشین‌آلات کشاورزی، تجهیزات صنعتی و مدارهای هیدرولیکی با فضای نصب محدود کاربرد گسترده‌ای دارد.

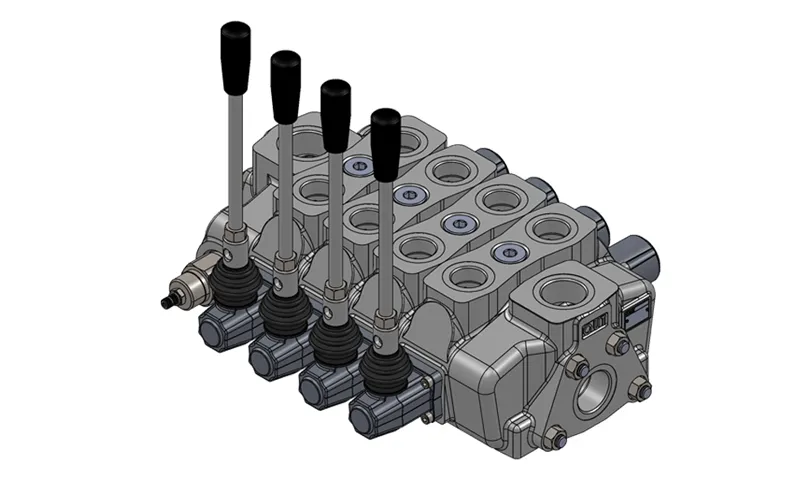

شیر دستی هیدرولیک HOF سری MCD24

سری MCD24 از نظر ظرفیت عملکرد بین MCD20 و MCD25 قرار می‌گیرد و برای سیستم‌هایی که به دبی و توان بیشتری نیاز دارند، طراحی شده است. این سری علاوه بر استحکام بالا، امکان استفاده از انواع اسپول و تجهیزات جانبی را نیز فراهم می‌کند.

شیر دستی هیدرولیک HOF سری MCD25

سری MCD25 برای مدارهای هیدرولیکی با ظرفیت متوسط تا نسبتاً سنگین توسعه یافته است. این مدل به دلیل توان عبور جریان بیشتر و قابلیت استفاده در ماشین‌آلات عمرانی و صنعتی، یکی از گزینه‌های رایج در کاربردهای نیمه‌سنگین محسوب می‌شود.

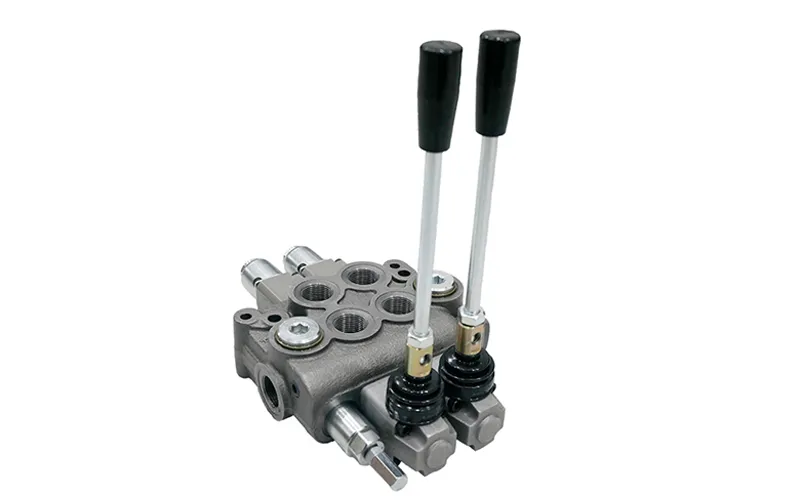

شیر دستی هیدرولیک HOF سری MCD50

سری MCD50 برای مدارهایی با دبی و فشار بالاتر نسبت به MCD20 توسعه یافته است. این مدل غالباً با پورت ¾ اینچ ارائه می‌شود و به دلیل ظرفیت عبور جریان بیشتر، در ماشین‌آلات راهسازی، تجهیزات عمرانی و سیستم‌های هیدرولیکی نیمه‌سنگین استفاده می‌شود.

شیر دستی هیدرولیک HOF سری MCD100

سری MCD100 بزرگ‌ترین و پرظرفیت‌ترین مدل این خانواده محسوب می‌شود و برای مدارهای هیدرولیکی سنگین طراحی شده است. این شیر با پورت ۱ اینچ و بدنه‌ی مقاوم، توانایی کنترل حجم زیادی از جریان روغن را داشته و در ماشین‌آلات معدنی، صنعتی و راهسازی سنگین عملکرد قابل اعتمادی ارائه می‌دهد.

انواع شیر دستی HOF بر اساس تعداد اسپول

شیر تک اسپول

این مدل تنها یک عملگر هیدرولیکی را کنترل می‌کند و برای مدارهای ساده یا تجهیزاتی که تنها به یک مسیر کنترلی نیاز دارند، گزینه‌ای مناسب و اقتصادی است.

شیر دو تا شش اسپول

شیرهای چند اسپول HOF در مدل‌های دو، سه، چهار، پنج و شش اسپول تولید می‌شوند و امکان کنترل هم‌زمان چند جک یا موتور هیدرولیکی را از طریق یک مجموعه شیر فراهم می‌کنند. این ویژگی باعث کاهش فضای نصب و افزایش بهره‌وری در ماشین‌آلات چندمنظوره می‌شود.

انواع شیر دستی HOF بر اساس نوع اسپول

اسپول سه وضعیتی با مرکز بسته

در این نوع اسپول، هنگام قرار گرفتن اهرم در وضعیت میانی، تمامی مسیرهای اصلی بسته می‌شوند و جریان روغن متوقف می‌شود. این ساختار برای مدارهایی که نیاز به حفظ موقعیت عملگر دارند، کاربرد فراوانی دارد.

اسپول سه وضعیتی با مرکز باز به تانک

در وضعیت میانی، روغن از پمپ مستقیماً به مخزن هدایت می‌شود و فشار اضافی در مدار ایجاد نمی‌شود. این نوع اسپول برای سیستم‌هایی که پمپ به‌طور مداوم در حال کار است، انتخاب مناسبی محسوب می‌شود.

اسپول یک‌طرفه نوع A

این اسپول برای کنترل مدارهایی طراحی شده است که حرکت اصلی عملگر در جهت A انجام می‌شود و نیاز به فرمان‌دهی اختصاصی در این مسیر دارند.

اسپول یک‌طرفه نوع B

عملکرد این مدل مشابه نوع A است، با این تفاوت که مسیر اصلی کنترل به سمت B هدایت می‌شود. انتخاب میان این دو نوع به طراحی مدار هیدرولیک بستگی دارد.

انواع شیر دستی HOF بر اساس نوع مونتاژ

شیر دستی تک‌بلوک (Monoblock)

در این مدل، تمامی اسپول‌ها و مسیرهای داخلی در یک بدنه یکپارچه قرار دارند. طراحی ساده، استحکام بالا و قیمت مناسب، شیرهای مونوبلاک را به گزینه‌ای ایده‌آل برای بسیاری از ماشین‌آلات عمومی تبدیل کرده است.

شیر دستی بلوکی (Sectional)

شیرهای بلوکی از چند سکشن مجزا تشکیل شده‌اند که در کنار یکدیگر مونتاژ می‌شوند. مهم‌ترین مزیت این ساختار، امکان افزایش یا کاهش تعداد اسپول، تعویض هر سکشن در صورت خرابی و انعطاف‌پذیری بیشتر در طراحی مدارهای هیدرولیکی است؛ به همین دلیل در ماشین‌آلات صنعتی و تجهیزات سنگین کاربرد گسترده‌ای دارند.

جدول مشخصات فنی شیر دستی HOF

انواع مختلف شیر هیدرولیک دستی HOF دارای ویژگی‌های متفاوتی هستند که به‌صورت خلاصه در جدول زیر بیان شده است.

مزایای شیر دستی هیدرولیک HOF

شیرهای دستی هیدرولیک HOF به دلیل طراحی مهندسی‌شده، کیفیت ساخت مناسب و تنوع مدل، در بسیاری از سیستم‌های هیدرولیکی صنعتی و متحرک مورد استفاده قرار می‌گیرند. مهم‌ترین مزایای آن‌ها شامل موارد زیر است.

• کیفیت ساخت مطلوب
• تنوع در مدل و پیکربندی
• قابلیت تعمیر و توسعه
• کنترل دقیق جریان
• قابلیت نصب تجهیزات جانبی
• دوام و طول عمر بالا
• نگهداری آسان
• قیمت اقتصادی

کاربرد شیر دستی هیدرولیک HOF

با مزایای گسترده و امکان کنترل آسان، شیر دستی هیدرولیک HOF در طیف گسترده‌ای از ماشین‌آلات و تجهیزات هیدرولیکی مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای سبک تا سنگین آن شامل موارد زیر است.

• ماشین‌آلات راهسازی مانند لودر، بیل مکانیکی، گریدر و بکهو
• ماشین‌آلات کشاورزی مانند تراکتور، تریلر هیدرولیکی، کمباین و ادوات کشاورزی
• تجهیزات صنعتی و خطوط تولید مجهز به جک‌ها و عملگرهای هیدرولیکی
• جرثقیل‌ها، بالابرها و تجهیزات جابه‌جایی بار
• ماشین‌آلات معدنی و عمرانی
• دستگاه‌های پرس، پانچ و تجهیزات فرم‌دهی فلزات
• سیستم‌های هیدرولیکی نصب‌شده روی کامیون‌ها و خودروهای خدماتی
• تجهیزات جنگلداری، بازیافت و حمل ضایعات
• انواع پاورپک‌ها و یونیت‌های هیدرولیک
• مدارهای هیدرولیکی مدار باز و برخی مدارهای اختصاصی با طراحی سفارشی

خرید شیر کنترل دستی هیدرولیک HOF؛ کنترل آسان و دقیق خطوط

شیر دستی هیدرولیک HOF یکی از تجهیزات کاربردی و قابل‌اعتماد برای کنترل جهت جریان روغن در سیستم‌های هیدرولیکی است که با طراحی مستحکم، عملکرد دقیق و تنوع مناسب، در صنایع مختلف جایگاه ویژه‌ای دارد. این شیرها در سری‌های MCD20، MCD50 و MCD100 و در پیکربندی‌های متنوع از نظر تعداد اسپول، نوع اسپول و نحوه عملکرد عرضه می‌شوند تا نیاز ماشین‌آلات سبک، نیمه‌سنگین و سنگین را به‌خوبی پوشش دهند.

استفاده از بدنه‌ی مقاوم، اسپول‌های فولادی سخت‌کاری شده، امکان تجهیز به شیر اطمینان و چک‌ولو، قابلیت انتخاب انواع رزوه و پورت و همچنین امکان تعمیر و توسعه‌ی آسان در مدل‌های بلوکی، از مهم‌ترین ویژگی‌های این محصولات به شمار می‌رود. بنابراین یک شیر کنترل جهت دستی با کیفیت مناسب، عملکرد پایدار، هزینه نگهداری پایین و قیمت اقتصادی برای سیستم هیدرولیکی محسوب می‌شود. برای خرید و استعلام قیمت این محصول می‌توانید با تجهیز صنعت در ارتباط باشید.
