آی توپی پوزیشنر سامسون ۳۷۳۰

آی تو پی پوزیشنر سامسون ۳۷۳۰ (SAMSON Series 3730) یک پوزیشنر الکتروپنوماتیکی برای کنترل موقعیت شیرهای کنترلی مجهز به اکچویتور پنوماتیک است. این تجهیز سیگنال الکتریکی فرمان را دریافت کرده، موقعیت واقعی شیر را با مقدار درخواستی مقایسه می کند و با تنظیم فشار هوای خروجی، اکچویتور را به موقعیت مناسب هدایت می کند.

سری ۳۷۳۰ سامسون برای نصب روی انواع کنترل ولوهای خطی و روتاری طراحی شده و بسته به نسخه می تواند قابلیت هایی مانند تنظیم خودکار، نمایشگر محلی، عیب یابی شیر، ارتباط HART و سایر پروتکل های صنعتی را در اختیار کاربر قرار دهد.

این خانواده در چند نسخه مختلف عرضه شده است؛ بنابراین هنگام خرید پوزیشنر سامسون باید کد کامل مدل مانند ۳۷۳۰-۲، ۳۷۳۰-۳ یا سایر نسخه ها و همچنین مشخصات اکچویتور، نوع ارتباط و الزامات منطقه نصب بررسی شوند.

پوزیشنر سامسون ۳۷۳۰ چیست؟

پوزیشنر SAMSON ۳۷۳۰ بین سیستم کنترل و اکچویتور پنوماتیک قرار می گیرد و وظیفه دارد موقعیت واقعی کنترل ولو را با سیگنال فرمان دریافتی هماهنگ کند.

در یک سیستم متداول، PLC یا DCS سیگنال 4 تا ۲۰ میلی آمپر را برای پوزیشنر ارسال می کند. پوزیشنر موقعیت Stem یا زاویه چرخش شیر را اندازه گیری کرده و در صورت وجود اختلاف بین مقدار واقعی و Set Point، فشار پنوماتیکی خروجی را تغییر می دهد.

در نتیجه اکچویتور حرکت می کند تا Valve Position به مقدار موردنظر برسد.

این عملکرد باعث می شود کنترل موقعیت شیر نسبت به استفاده مستقیم از یک I/P Converter ساده دقیق تر و پایدارتر انجام شود.

نحوه عملکرد آی تو پی پوزیشنر SAMSON ۳۷۳۰

پوزیشنر سری ۳۷۳۰ به طور کلی سه متغیر را با یکدیگر مرتبط می کند:

سیگنال ورودی الکتریکی: فرمان ارسالی از سیستم کنترل، معمولاً ۴–۲۰ mA.

موقعیت واقعی شیر: موقعیت Stem در شیرهای خطی یا زاویه دوران در Rotary Valve.

فشار خروجی پنوماتیکی: فشاری که به Actuator ارسال می شود تا موقعیت شیر اصلاح شود.

پس از دریافت فرمان، الکترونیک داخلی موقعیت واقعی شیر را با Set Point مقایسه می کند. در صورت وجود Deviation، بخش I/P و Pneumatic Booster فشار خروجی را تغییر می دهند تا اکچویتور شیر را در جهت لازم حرکت دهد.

مشخصات فنی پوزیشنر سامسون ۳۷۳۰

مشخصات دقیق به نسخه و Configuration دستگاه بستگی دارد، اما مشخصات عمومی خانواده SAMSON ۳۷۳۰ شامل موارد زیر است:

نکته: برای سفارش، مشخصات Nameplate و کد کامل بعد از ۳۷۳۰ باید بررسی شود؛ زیرا تمام مدل های این سری مشخصات و Optionهای یکسان ندارند.

انواع پوزیشنر SAMSON سری ۳۷۳۰

یکی از مهم ترین نکات هنگام خرید این محصول این است که عبارت SAMSON 3730 به یک Configuration واحد اشاره نمی کند.

این سری شامل چند نسخه است.

SAMSON 3730-0

نسخه ساده تر Electropneumatic Positioner در خانواده ۳۷۳۰ است.

قابلیت ها و روش تنظیم این نسخه با مدل های دیجیتال پیشرفته تر سری متفاوت است.

SAMSON 3730-1

۳۷۳۰-۱ در گروه پوزیشنرهای الکتروپنوماتیکی دیجیتال قرار می گیرد و برای نصب روی کنترل ولوهای پنوماتیکی خطی و روتاری قابل استفاده است.

بسته به نسل و Configuration، امکانات راه اندازی و تنظیم محلی برای دستگاه فراهم می شود.

SAMSON 3730-2

پوزیشنر سامسون ۳۷۳۰-۲ یکی از نسخه های شناخته شده این خانواده است.

این دستگاه برای کنترل موقعیت Pneumatic Control Valve استفاده شده و قابلیت Auto Initialization و تنظیم متناسب با اکچویتور را دارد.

در این مدل امکان نصب روی اکچویتورهای SAMSON و همچنین نصب براساس استانداردهای متداول روی اکچویتورهای دیگر وجود دارد.

SAMSON 3730-3

SAMSON 3730-3 از نسخه های مهم این سری با قابلیت HART Communication است.

این مدل علاوه بر عملکرد Position Control، امکان ارتباط دیجیتال و استفاده از قابلیت های تشخیصی را فراهم می کند.

در پروژه هایی که HART Integration، Asset Management یا Valve Diagnostics اهمیت دارند، بررسی این نسخه می تواند مناسب باشد.

SAMSON 3730-4

مدل 3730-4 برای ارتباط PROFIBUS PA در خانواده ۳۷۳۰ ارائه شده است.

انتخاب این مدل زمانی منطقی است که معماری سیستم کنترل و Fieldbus پروژه با PROFIBUS PA سازگار باشد.

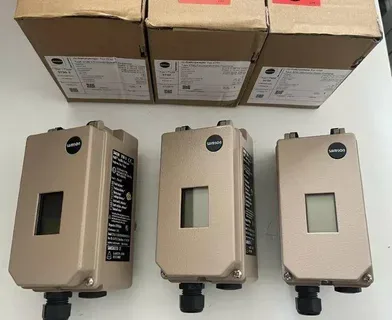

SAMSON 3730-5

نسخه 3730-5 قابلیت Integration با FOUNDATION Fieldbus را فراهم می کند.

این مدل نباید صرفاً به دلیل شباهت ظاهری جایگزین ۳۷۳۰-۳ یا سایر نسخه ها شود؛ زیرا معماری ارتباطی آن متفاوت است.

SAMSON 3730-6

مدل 3730-6 یکی از نسخه های پیشرفته تر خانواده ۳۷۳۰ است که در کنار قابلیت های Positioning و ارتباط HART، قابلیت های تشخیصی توسعه یافته تری دارد.

برای جایگزینی ۳۷۳۰-۶ باید Configuration کامل و الزامات سیستم موجود بررسی شوند.

تفاوت SAMSON ۳۷۳۰-۲ و ۳۷۳۰-۳

یکی از مقایسه های رایج هنگام انتخاب این سری، تفاوت مدل های ۳۷۳۰-۲ و ۳۷۳۰-۳ است.

تفاوت مهم این دو مدل به قابلیت های Communication و Diagnostics مربوط می شود.

در مدل ۳۷۳۰-۳ ارتباط HART یکی از قابلیت های اصلی است، در حالی که هنگام انتخاب ۳۷۳۰-۲ باید امکانات موردنیاز پروژه و Configuration دقیق تجهیز بررسی شوند.

اگر سیستم کنترل فقط به فرمان آنالوگ ۴–۲۰ mA نیاز داشته باشد، الزاماً HART معیار اصلی انتخاب نیست.

اما در پروژه ای که:

• Remote Configuration
• Asset Management
• Diagnostics
• HART Communication

اهمیت دارد، نسخه مجهز به HART می تواند ارزش بیشتری داشته باشد.

قابلیت Auto Calibration در پوزیشنر سامسون ۳۷۳۰

یکی از مزایای نسخه های دیجیتال سری ۳۷۳۰، امکان Initialization خودکار است.

در فرآیند راه اندازی، Positioner می تواند مشخصات Travel یا Rotation سیستم را شناسایی کرده و پارامترهای لازم برای کنترل Valve را تنظیم کند.

Auto Initialization باعث کاهش تنظیمات دستی می شود، اما این موضوع به معنی حذف بررسی های نصب نیست.

قبل از Initialization باید مواردی مانند:

• نصب صحیح Lever
• موقعیت Mechanical Linkage
• Supply Air
• جهت عملکرد Actuator
• Fail Action
• Travel
• Volume Restriction

به درستی تنظیم شده باشند.

قابلیت Diagnostics در SAMSON ۳۷۳۰

برخی نسخه های سری ۳۷۳۰ از قابلیت های تشخیصی برای بررسی عملکرد Valve Assembly پشتیبانی می کنند.

در نسخه های مجهز به EXPERTplus می توان اطلاعات بیشتری درباره وضعیت کنترل ولو و رفتار آن دریافت کرد.

Diagnostics می تواند در شناسایی زودهنگام برخی مشکلات مانند تغییر رفتار شیر یا اکچویتور مفید باشد.

با این حال Diagnosis پوزیشنر جایگزین بررسی مکانیکی کنترل ولو نیست و داده های آن باید همراه با شرایط واقعی فرآیند تحلیل شوند.

نصب پوزیشنر سامسون ۳۷۳۰

SAMSON ۳۷۳۰ بسته به تجهیزات نصب و نوع Actuator می تواند به روش های مختلف نصب شود.

از جمله:

Direct Attachment

برای نصب مستقیم روی بعضی اکچویتورهای SAMSON مانند خانواده Type ۳۲۷۷.

NAMUR Attachment

برای نصب روی Linear Actuatorهای سازگار با استاندارد مربوطه.

Rotary Attachment

برای نصب روی Rotary Actuator با استفاده از تجهیزات و Mounting Kit مناسب.

در Rotary Actuatorها انتقال زاویه حرکت به Positioner باید مطابق ساختار نصب تعریف شده انجام شود.

نصب SAMSON ۳۷۳۰ روی کنترل ولو برندهای دیگر

سری ۳۷۳۰ تنها محدود به کنترل ولوهای SAMSON نیست.

با Mounting Kit مناسب، امکان نصب Positioner روی بسیاری از Linear و Rotary Actuatorهای صنعتی وجود دارد.

اما قبل از نصب روی Actuator برند دیگر باید موارد زیر بررسی شوند:

• نوع Actuator
• Linear یا Rotary
• Travel
• Rotary Angle
• NAMUR Compatibility
• Mounting Bracket
• Lever
• Air Connection
• Fail Action

بنابراین صرفاً خرید خود Positioner برای Retrofit کافی نیست و ممکن است Mounting Accessories جداگانه نیاز باشد.

کاربرد پوزیشنر SAMSON ۳۷۳۰

آی تو پی پوزیشنر سامسون ۳۷۳۰ در انواع Control Loopهای صنعتی قابل استفاده است.

کاربردهای رایج عبارت اند از:

• کنترل دبی
• کنترل فشار
• کنترل سطح
• کنترل دما
• کنترل بخار
• کنترل گاز
• خطوط نفت و پتروشیمی
• صنایع شیمیایی
• نیروگاه
• صنایع غذایی و فرآیندی
• سیستم های Utility

به طور کلی در هر کاربردی که یک Pneumatic Control Valve باید متناسب با فرمان سیستم کنترل Position شود، می توان Positioner مناسب را بررسی کرد.

مزایای پوزیشنر سامسون ۳۷۳۰

از مهم ترین ویژگی های خانواده ۳۷۳۰ می توان به موارد زیر اشاره کرد:

• دریافت سیگنال الکتریکی استاندارد در نسخه های مربوطه
• کنترل دقیق موقعیت کنترل ولو
• قابلیت نصب روی Linear و Rotary Actuator
• امکان نصب مستقیم روی بعضی اکچویتورهای SAMSON
• قابلیت نصب NAMUR
• Auto Initialization در نسخه های دیجیتال
• نمایشگر محلی در مدل های مربوطه
• قابلیت Configuration
• Self Diagnostics در نسخه های مربوطه
• امکان استفاده از HART در برخی مدل ها
• PROFIBUS PA در نسخه مربوطه
• FOUNDATION Fieldbus در نسخه مربوطه
• امکان استفاده از TROVIS-VIEW در مدل های سازگار
• امکان استفاده در برخی Hazardous Areaها با Configuration و Approval مناسب

تفاوت I/P Converter و Positioner سامسون ۳۷۳۰

اگرچه در بازار گاهی SAMSON ۳۷۳۰ با عنوان آی تو پی سامسون شناخته می شود، از نظر عملکرد این دستگاه صرفاً یک I/P Converter ساده نیست.

I/P Converter وظیفه اصلی تبدیل یک سیگنال الکتریکی به فشار پنوماتیکی را دارد.

اما Positioner علاوه بر این تبدیل، موقعیت واقعی شیر را Feedback گرفته و با سیگنال فرمان مقایسه می کند.

بنابراین:

I/P Converter:

Electrical Signal ← Pneumatic Signal

اما:

Positioner:

Command Signal + Valve Position Feedback ← Corrected Pneumatic Output

به همین دلیل SAMSON ۳۷۳۰ را دقیق تر باید یک Electropneumatic Positioner دانست.

راهنمای انتخاب آی تو پی پوزیشنر سامسون ۳۷۳۰

برای انتخاب مدل مناسب بهتر است اطلاعات زیر مشخص شوند.

مدل کامل

برای مثال:

3730-2
3730-3
3730-4
3730-5
3730-6

فقط عبارت ۳۷۳۰ برای سفارش دقیق کافی نیست.

نوع کنترل ولو:  Linear یا Rotary؟

نوع اکچویتور: Single Acting یا Double Acting و مشخصات پنوماتیکی آن باید بررسی شود.

Travel یا Rotation : برای Linear Valve مقدار Travel و برای Rotary Valve زاویه دوران اهمیت دارد.

سیگنال فرمان : معماری سیستم کنترل باید مشخص باشد.

پروتکل ارتباطی : اگر پروژه به HART، PROFIBUS PA یا FOUNDATION Fieldbus نیاز دارد، نسخه Positioner باید متناسب با آن انتخاب شود.

Supply Air: فشار هوای ابزار دقیق و کیفیت هوای فشرده باید مطابق الزامات Positioner و Actuator باشد.

Hazardous Area : در صورت نصب در منطقه خطرناک، Approval دقیق Order Code باید کنترل شود.

Mounting Kit: نوع نصب و Accessories موردنیاز باید پیش از سفارش مشخص شود.

عوامل موثر بر قیمت آی تو پی پوزیشنر سامسون ۳۷۳۰

قیمت پوزیشنر SAMSON 3730 به مدل و Configuration دستگاه بستگی دارد و تمام Positionerهای این خانواده قیمت یکسانی ندارند.

مهم ترین عوامل موثر بر قیمت عبارت اند از:

• مدل دقیق ۳۷۳۰
• نوع Communication
• HART یا Fieldbus
• قابلیت Diagnostics
• نوع Explosion Protection
• Limit Switch
• Position Transmitter
• Optionهای الکتریکی
• نوع Housing
• Mounting Kit
• Pressure Gauge Block
• Accessories
• نو یا کارکرده بودن تجهیز
• اصالت کالا
• شرایط تأمین
• نرخ ارز

برای دریافت قیمت دقیق بهتر است کد کامل روی Nameplate ارسال شود.

خرید آی تو پی پوزیشنر سامسون ۳۷۳۰

برای خرید آی تو پی پوزیشنر سامسون ۳۷۳۰ ابتدا باید مدل کامل و Configuration موردنیاز مشخص شود. تفاوت میان ۳۷۳۰-۲، ۳۷۳۰-۳ و سایر نسخه ها می تواند روی قابلیت ارتباط، Diagnostics، Approval و قیمت دستگاه اثر بگذارد.

در تجهیز صنعت می توانید برای بررسی مشخصات فنی، انتخاب مدل مناسب و استعلام قیمت پوزیشنر سامسون ۳۷۳۰ اقدام کنید.

در صورت جایگزینی یک Positioner موجود، پیشنهاد می شود عکس واضح Nameplate ارسال شود تا مشخصاتی مانند:

• Type
• Model Code
• Explosion Protection
• Communication
• Options

بررسی شوند.

همچنین اگر Positioner برای یک Control Valve جدید انتخاب می شود، اطلاعات Valve و Actuator نیز برای تعیین Mounting و سازگاری دستگاه اهمیت دارند.

برای اطلاع از قیمت، موجودی و شرایط تأمین SAMSON 3730 با کارشناسان فروش تجهیز صنعت تماس بگیرید.

سوالات متداول پوزیشنر سامسون ۳۷۳۰

پوزیشنر سامسون ۳۷۳۰ چیست؟

SAMSON ۳۷۳۰ یک Electropneumatic Positioner برای کنترل موقعیت شیرهای کنترلی مجهز به Pneumatic Actuator است.

ورودی SAMSON ۳۷۳۰ چیست؟

در نسخه های متداول Electropneumatic این خانواده سیگنال ۴ تا ۲۰ میلی آمپر استفاده می شود؛ Configuration دقیق باید با مدل کامل بررسی شود.

آیا سامسون ۳۷۳۰ HART دارد؟

تمام نسخه های ۳۷۳۰ HART ندارند. برای مثال خانواده ۳۷۳۰-۳ و ۳۷۳۰-۶ قابلیت HART دارند، در حالی که نسخه های دیگر ممکن است پروتکل متفاوت یا بدون این قابلیت باشند.

تفاوت ۳۷۳۰-۲ و ۳۷۳۰-۳ چیست؟

یکی از تفاوت های مهم، قابلیت HART در ۳۷۳۰-۳ است. سایر Optionها و مشخصات نیز باید براساس کد کامل دستگاه مقایسه شوند.

آیا SAMSON ۳۷۳۰ روی شیرهای غیر سامسون نصب می شود؟

بله، با Mounting Kit و ساختار نصب مناسب می توان این Positioner را روی بسیاری از Linear و Rotary Actuatorهای سازگار نصب کرد.

آیا SAMSON ۳۷۳۰ برای Rotary Valve مناسب است؟

بله، خانواده ۳۷۳۰ قابلیت نصب روی Rotary Actuator را با Mounting Accessories مناسب دارد.

آیا پوزیشنر سامسون ۳۷۳۰ ضد انفجار است؟

نسخه ها و Approvalهای مختلفی وجود دارند. برای استفاده در Hazardous Area باید مشخصات دقیق Nameplate و Certification همان دستگاه بررسی شود.

برای استعلام قیمت سامسون ۳۷۳۰ چه اطلاعاتی لازم است؟

بهترین گزینه ارسال عکس Nameplate یا کد کامل محصول است. در صورت انتخاب برای پروژه جدید، نوع Valve، Actuator، Travel، Signal و Communication نیز باید مشخص شوند.
