اور پرشر نوافیما



اور پرشر نوافیما (Nuova Fima Overpressure Protector)، یکی از محصولات اکسسوری فشار از برند نوافیما است که برای جلوگیری از آسیب دیدگی گیج فشار یا سوئیچ فشار در اثر افزایش بیش از حد فشار به کار می رود.

این تجهیز با یک عملکرد کاملا مکانیکی توسط شیر پیستونی فنری فشار مازاد در سیستم را تخلیه کرده و مانع از آسیب رسیدن به گیج فشار خواهد شد.

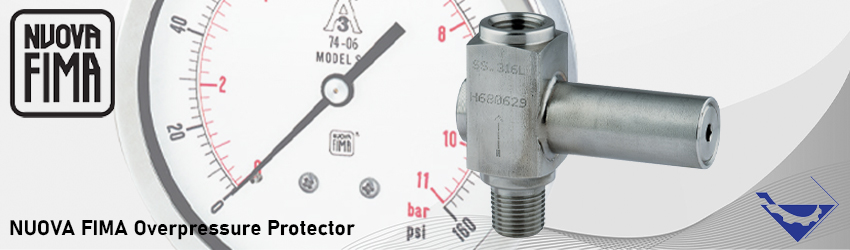

اورپرشر پروتکتور نوافیما over pressure

نوافیما Nuova Fima اولین صنعت تولید کننده ایتالیایی گیج فشار، ترانسمیتر فشار، ترمومتر و ترموول برای کنترل فشار و دما در فرآیندهای صنعتی است. طیف وسیعی از محصولات این شرکت با استانداردهای با کیفیت بالا، رعایت بالاترین استانداردهای مربوط به دقت و ایمنی و مطابقت با چندین گواهینامه بین المللی ارائه می شود. در ادامه به معرفی و بررسی عملکرد اور پرشر نوافیما می پردازیم.

عملکرد اور پرشر

محافظ اور پرشر قابل تنظیم نوافیما زیر گیج فشار نصب می شود. مکانیزم داخلی اور پرشر نوافیما به این صورت است که داخل این تجهیز یک شیر پیستون فنری وجود دارد. در شرایط عادی که فشار از حد مجاز بالاتر نرفته باشد فشار فنر شیر ولو را باز نگه می دارد و سیال به راحتی از داخل تجهیز عبور می کند.

هنگامی که فشار سیال از میزان تعیین شده تجاوز می کند، به نیروی وارد شونده از طرف فنر غلبه می کند. در نتیجه فنر به عقب رانده می شود و شیر بسته می شود. بدین ترتیب  مسیر عبوری سیال به سمت گیج فشار مسدود خواهد شد.

این وضعیت ادامه خواهد داشت و مسیر عبوری به سمت گیج همچنان مسدود خواهد ماند. تا زمانی که فشار سیال تا حدود 25% کاهش پیدا کند. در این حالت فنر به حالت عادی بازمی گردد و مسیر عبوری سیال به سمت گیج فشار یا سوئیچ فشار باز خواهد شد.

بدین ترتیب یا عملکرد یک over pressure protector یا محافظ گیج فشار، تجهیزات اندازه گیری فشار در برابر فشار های مازاد و ضربات ناگهانی فشار محافظت خواهند شد.

در ادامه به معرفی اور پرشر برند نوافیما ایتالیا مدل MP4/9 می پردازیم:

اور پرشر نوافیما مدل MP4/9

محافظ اور پرشر قابل تنظیم برای محافظت از  تجهیزات در برابر سطوح فشار بیش از محدوده تعیین شده استفاده می شود. همچنین از آسیب به اجزای داخلی تجهیزات جلوگیری می کند.

محافظ اضافه فشار نوافیما دارای مدلهای مختلفی  نظیر MP4/9 و MP4/8 می باشد که تفاوت هر یک در رنج قابل تنظیم برای فشار عملکردی تجهیز است. اور پرشر MP4/9 دارای 4 رنج قابل تنظیم 3 تا 16bar و  16 تا 35bar و 35 تا 160bar و  160 تا 350bar می باشد.

محافظ فشار نوافیما مدل MP4/9 در صنایع مختلفی نظیر صنایع شیمیایی، پتروشیمی، انرژی، نفت و گاز، ساختمان (OEM)، کالیبراسیون، مهندسی تدارکات ساخت و ساز (EPC) و غیره مورد استفاده قرار می گیرد.

مشخصات فنی اور پرشر نوافیما مدل MP4/9

  • ریست: 30% از مقدار تنظیمی
  • ماکزیمم فشار کاری: 500bar
  • دمای فرآیندی: 20- تا 100 درجه سانتی گراد
  • جنس بدنه: تمام استنلس استیل SS316L
  • متریال گسکت: VITON
  • سایز اتصال: “1/2 و “1/4 با استاندارد های G و NPT
  • کاربردهای خاص: نسخه ATEX اضافه فشار ویژه ترکیبی (خلاء + فشار)

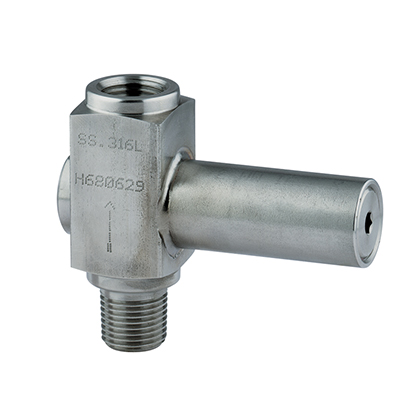

MP49 اور پرشر نوافیما مدل

مشخصات فنی اور پرشر نوافیما مدل MP4/8

  • ریست: 30٪ از مقدار تنظیم
  • محدوده تنظیم: 0,2 تا 1 bar و 1 تا 3 bar
  • دمای کاری: 13- تا 212 درجه فارنهایت (25- تا 100+ درجه سانتیگراد)
  • حداکثر فشار کاری: 7000 psi (500 بار)
  • متریال گسکت: VITON
  • جنس بدنه و قطعات در تماس با سیال: AISI 316L st.st
  • اتصال: G 1/2 و 1/2″ NPT و G 1/4 B



تجهیزصنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ در کشور است. انواع تجهیزات و اکسسوری های مربوط به اندازه گیری فشار شامل منیفولدها، محافظ اضافه فشار و سایفون در انبار این شرکت موجود و  با بهترین کیفیت و قیمت مناسب تامین می شود.

انواع  مختلفی از محافظ اضافه فشار از برندهای مختلف نظیر اور پرشر اشنایدر ، نوافیما و ویکا توسط تجهیز صنعت به فروش می رسد. جهت کسب اطلاعات فنی بیشتر و استعلام قیمت اور پرشر نوافیما با کارشناسان فروش ما تماس بگیرید.
