توضیحات
اور پرشر اشنایدر (Schneider Overpressure Protector)، یکی از تجهیزات جانبی پرکاربرد فشار است که جهت محافظت از گیج در برابر افزایش فشار مورد استفاده قرار می گیرد.
هدف اصلی محافظ های گیج جلوگیری از آسیب به گیج های فشار و اطمینان از اندازه گیری دقیق و قابل اعتماد فشار است. اور پرشر اشنایدر برای اندازه‌گیری دقیق فشار و حفاظت از گیج در طیف گسترده ای از صنایع مختلف نظیر نفت و گاز، شیمیایی، پالایشگاه، تولید برق و صنایع فرآیندی به کار می رود.
اشنایدر Schneider یک شرکت آلمانی است که در سال 1876 تاسیس گردید. محصولات این شرکت رنج وسیعی از انواع تجهیزات ابزار دقیق، اور پرشر، انواع ولو ها و منیفولدها را در بر میگیرد. در ادامه به معرفی و بررسی ویژگی های اور پرشر اشنایدر می پردازیم.
اور پرشر پروتکتور چیست؟
همانطور که فیوز برای محافظت از تجهیزات الکتریکی در برابر اضافه بار الکتریکی به کار میرود، تجهیزاتی مانند گیج فشار نیز به ابزاری برای محافظت در برابر اور پرشر یا فشار اضافی نیاز دارند. این نوع از اضافه فشار که ممکن است از طرف سیال ایجاد شود در بهترین حالت باعث ایجاد آسیب غیر قابل جبران به تجهیزات اندازه گیری فشار می شود.
در بدترین شرایط نیز ممکن است در اثر فشار اضافی، انفجار در تجهیز رخ دهد. البته در امکاناتی در خود گیج های سنجش فشار برای جلوگیری از ایجاد انفجار وجود دارد. مثلا در برخی یک صفحه جامد (Solid front) برای مقاومت در برابر فشار و در برخی دیگر امکان بلو اوت (Blow out) برای تخیله فشار اضافی وجود دارد.
هنگامی که سیال ارزشمند یا سمی است باید در یک مسیر بسته تخلیه شود در غیر اینصورت ممکن است به اپراتور آسیب برسد. در این مواقع برای تخلیه و هدایت سیال به مسیری دیگر یک اور پرشر پروتکتور به کار می رود.

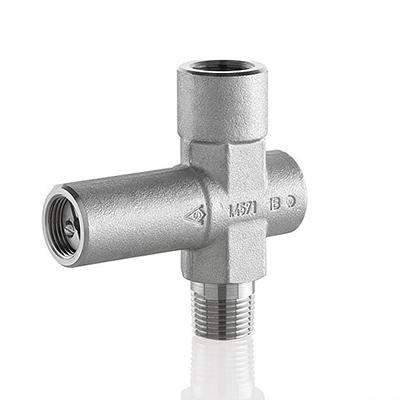

اور پرشر پروتکتور اشنایدر

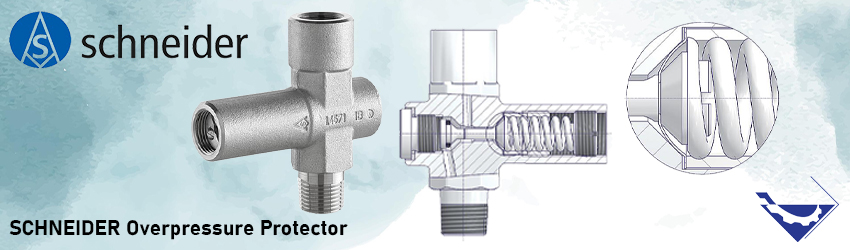

محافظ های گیج AS-Schneider برای محافظت از تجهیزات اندازه گیری فشار در برابر آسیب، کاهش دقت یا خرابی در صورت فشار بیش از حد سیستم به کار می روند. در این تجهیز یک مجموعه پیستون وجود دارد که در برابر فنر قابل تنظیم کار می کند. مجموعه پیستون دارای یک مکانیسم آب بندی برای جداسازی فشار سیال از تجهیز است.
آب بندی (seal) ورودی به خروجی یک O-Ring است، آب بندی به اتمسفر توسط یک O-Ring دیگر (فشار سیال بیش از 2 بار/29 psi) یا یک دیافراگم (برای فشار 0.4 تا 2.5 بار / 5.8 تا 36.3 psi) انجام می شود.
اورپرشر اشنایدر دارای یک شیر پیستونی فنری است هنگامی که فشار سیال بر نیروی فنر غلبه می کند، پیستون حرکت می کند و باعث بسته شدن شیر می شود.

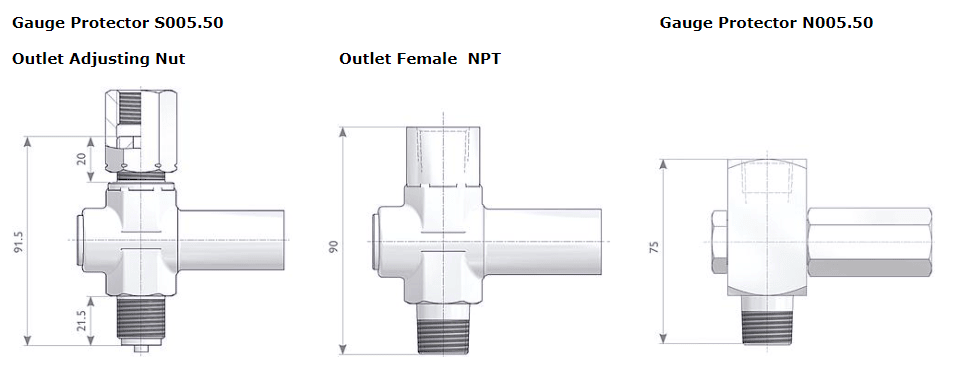

در این حالت سمت خروجی از افزایش فشار سیال جدا شده است و از تجهیز اندازه گیری فشار محافظت می شود. با کاهش فشار سیستم به فشار تنظیم (25٪ کمتر از فشار بسته شدن)، شیر مجددا باز می شود. انواع مختلف اورپرشر اشنایدر از لحاظ ساختار بدنه در شکل زیر نمایش داده می شود.
مشخصات اور پرشر اشنایدر
در این قسمت به توضیح برخی مشخصات فنی محافظ اور پرشر اشنایدر می پردازیم:
انواع اتصال:
رزوه ای Parallel Threads و NPT Threads
بازه های تنظیم برای اتصال رزوه ای موازی (bar):
- 0,4 – 2,5
- 2 – 6
- 5 – 25
- 20 – 60
- 50 – 250
- 240 – 400
- 400 – 600
رنج های تنظیم برای اتصال رزوه ای NPT نیز در بازه های بالا قرار میگیرد.
نوع رزوه در اتصال رزوه ای موازی:
- G 1/2 Male
- G 1/2 Adjusting Nut
- M 20 x 1,5 Male
- M 20 x 1,5 Adjusting Nut
نوع رزوه در اتصال رزوه ای NPT:
- 1/2 NPT Male
- 1/2 NPT Female
- 1/4 NPT Male
- 1/4 NPT Female
متریال سازنده:
- Brass
- 1.4571
- 316
- Duplex
- Alloy 625
- Alloy 400
- Alloy C-276
- 1.4571
سایر ویژگی های اور پرشر اشنایدر
محافظ های گیج اشنایدر به عنوان یک استاندارد برای سرویس گاز ترش مطابق با NACE MR0175/MR0103 و ISO 15156 به جز نوع برنجی در دسترس هستند.
تست shell و آب بندی با 1.5 برابر حداکثر فشار کاری مطابق با EN 12266-1 – P10، P11 و P12 انجام می شود. فشار بسته شدن معمولاً با مقدار متوسط محدوده فشار تعیین می شود. به عنوان مثال در محدوده 2تا 6 بار، فشار بسته شدن 4 بار است. برخی دیگر از ویژگی های اور پرشر اشنایدر به شرح زیر می باشد:
- حداکثر فشار مجاز 600 بار
- حداکثر فشار ورودی 1000 بار (به جز نوع برنجی: 600 بار)
- حداکثر دمای مجاز (TS) 80 درجه سانتی گراد
- آب بندی پیستون FKM (FPM بر اساس ISO) و دیافراگم در NBR برای نوع تایید شده DVGW
- بدنه فورج (Forged Body)
