اور پرشر پروتکتور



اور پرشر یا گیج سیور (Overpressure protector or Gauge saver)، یکی از تجهیزات جانبی فشار است که جهت محافظت از تجهیزات اندازه گیری فشار در برابر افزایش فشار مورد استفاده قرار می گیرد.

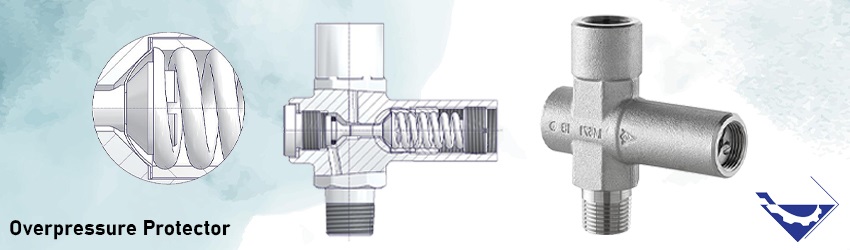

محافظ فشار از یک شیر پیستونی فنری تشکیل شده است که باعث حفظ فشار در محدوده ایمن برای تجهیزات  اندازه‌گیری فشار می‌ شود. از طریق یک فنر مارپیچ، موقعیت خروجی حفظ می شود تا هنگامی که فشار وارد بر پیستون بر فشار عقب فنر غلبه کند و در نتیجه شیر بسته شود.

در نهایت با بسته شدن شیر مسیر عبور سیال به تجهیزات اندازه گیری فشار نظیر گیج و ترانسمیتر فشار مسدود می شود. این عمل باعث حفظ فشار در محدوده ایمن و جلوگیری از خرابی یا آسیب به تجهیزات اندازه‌ گیری می‌ شود.



هنگامی که فشار به کمتر از فشار بسته شدن تقریباً 25% کاهش یافت. در این حالت شیر پیستونی مجددا باز می شود و پیستون تحت تأثیر نیروی فنر به حالت استراحت خود باز می گردد. این عمل باعث امکان اندازه‌گیری دقیق تر فشار و بازگشت به حالت عادی برای تجهیزات اندازه‌گیری می‌شود.

محافظ اور پرشر از تجهیزات اندازه گیری فشار در مقابل افزایش فشار و ضربات فشار surge و spike محافظت می کند. از انواع محافظ اور پرشر ها میتوان به برندهای معتبر اور پرشر اشنایدر،  اور پرشر نوافیما  و اور پرشر ویکا اشاره کرد.

محافظ های اور پرشر در طیف گسترده ای از صنایع از جمله صنایع نفت و گاز، شیمیایی، تولید برق، پالایشگاه، سیستم های HVAC و بسیاری از کاربردهای دیگر که در آنها مهار فشار حیاتی است، به کار می روند. در ادامه به معرفی و بررسی ویژگی ها، کاربرد و مزایای اور پرشر پرتکتور می پردازیم.

ویژگی های اور پرشر

محافظ های اورپرشر معمولاً برای کاهش فشار هنگامی که به فشار از پیش تعیین شده می رسد طراحی می شوند. در واقع هنگامی که فشار از این نقطه تنظیم شده فراتر رفت شیر باز می شود و به فشار اضافی اجازه خروج می دهد و پس از بازگشت فشار به سطح ایمن بسته می شود.  ویژگی های اور پرشر عبارتند از:

محدوده تنظیم مختلف قابل انتخاب: محافظ فشار دارای محدوده تنظیم مختلف است که می‌ توانید بر اساس نیاز خود یکی از آنها را انتخاب کنید. این ویژگی به شما امکان می‌ دهد تا محدوده تنظیم دقیقی را برای محافظت از فشارهای مختلف انتخاب کنید.

فشارهای نامی تا 600 بار: محافظ فشار قابلیت تحمل فشارهای نامی تا 600 بار را دارد. این ویژگی آن را مناسب برای استفاده در برنامه‌ها و صنایعی می‌کند که نیاز به محافظت در برابر فشارهای بالا دارند.

ایمنی فشار بالا تا 1,000 بار: محافظ فشار دارای ایمنی در برابر فشارهای بالا تا 1,000 بار است. این ویژگی به شما اطمینان می‌دهد که محافظ فشار قادر است تا در مقابل فشارهای بسیار بالا مقاومت کند و سیستم را در مواقع اضطراری حفظ کند.

محافظت در برابر خلاء: محافظ فشار دارای قابلیت محافظت در برابر خلاء است. این بدان معنی است که در صورت بروز خلاء در سیستم، محافظ فشار قادر است تا سیستم را در برابر اثرات منفی خلاء محافظت کند و از خسارات جلوگیری کند.

سایز اتصال به صورت رزوه ای : ½” و ¼” با استاندارد های G و NPT می تواند باشد.

مطابقت با استانداردها: محافظ های اور پرشر اغلب مطابق با استانداردها و مقررات صنعت طراحی، تولید و آزمایش می شوند. این استانداردها ممکن است شامل الزامات خاصی برای طراحی، مواد، عملکرد و آزمایش برای اطمینان از قابلیت اطمینان و اثربخشی محافظ اور پرشر باشد.

کاربردهای اور پرشر

اور پرشر پرتکتور یا محافظ گیج فشار در طیف گسترده ای از صنایع فرآیندی مورد استفاده قرار می گیرد. برخی از کاربردهای این تجهیزات به شرح زیر می باشد:

محافظت در برابر فشارهای بیش از حد

محافظ فشار برای محافظت در برابر فشارهای بیش از حد که خارج از محدوده مقیاس ابزار اندازه‌گیری فشار رخ می‌دهند استفاده می‌شود. این موارد ممکن است به دلیل اتفاقات ناگوار مانند انفجار یا اتصال غیرمنتظره در سیستم فشار باشد.

سیالات خورنده

نسخه استیل ضد زنگ محافظ فشار برای استفاده در محیط‌های خورنده مانند صنعت شیمی و پتروشیمی مناسب است. استفاده از جنس استیل ضد زنگ باعث می‌شود که محافظ فشار مقاومت بیشتری در برابر اثرات محیط‌های شیمیایی داشته باشد.

صنایع شیمیایی و پتروشیمی

در صنایع پتروشیمی محافظ فشار برای محافظت از تجهیزات و سیستم‌ های فشار در فرآیندهای تولید شیمیایی و پتروشیمی مورد استفاده قرار می‌گیرد. این موارد شامل تجهیزات تولید، خطوط لوله، مخازن فشار بالا و سیستم‌های انتقال فشار می‌شود.

نیروگاه‌ ها

در نیروگاه‌ها محافظ فشار برای محافظت از تجهیزات و سیستم‌های فشار در بخش‌های مختلف نیروگاه مورد استفاده قرار می‌گیرد. این موارد شامل توربین‌ ها، بخارسازها، کوره‌ها، خنک‌کننده‌ها و سیستم‌های تولید برق می‌شود.

معادن

در صنعت معدن محافظ فشار برای محافظت از تجهیزات و سیستم‌های فشار مانند ماشین‌ آلات حفاری، انفجار کننده‌ها و خطوط انتقال مواد مورد استفاده قرار می‌ گیرد.

فناوری محیط زیست

در فناوری محیط زیست محافظ فشار برای محافظت از تجهیزات و سیستم‌ های فشار در فرآیندهای مانیتورینگ و کنترل آلودگی هوا، آب و خاک استفاده می‌ شود.

به طور کلی محافظ های اور پرشر در هر صنعت یا فرآیندی که در آن حفظ سطح فشار ایمن برای محافظت از تجهیزات، اطمینان از کارایی عملیاتی و جلوگیری از خطرات ایمنی ضروری است به کار می روند.

مزایای اور پرشر (Over Pressure)

محافظ فشار یکی از اجزای مهم در صنایع فرآیندی است و دارای مزایای متعددی می باشد. برخی از مزایای محافظ فشار در موارد زیر بیان می شود:

1.حفاظت از تجهیزات:

مزیت اصلی محافظ های اور پرشر این است که از آسیب و خرابی تجهیزات ناشی از فشار بیش از حد جلوگیری می کنند. با کاهش فشار اضافی، آنها به حفظ یکپارچگی و قابلیت اطمینان تجهیزات اندازه گیری فشار کمک می کنند.

2.افزایش ایمنی:

محافظ های اور پرشر به طور قابل توجهی به ایمنی در فرآیندهای صنعتی کمک می کنند. آنها از موقعیت های فشار بیش از حد که می تواند منجر به خرابی های فاجعه بار، انفجار یا سایر حوادث خطرناک شود، جلوگیری می کند. آنها با آزاد کردن فشار اضافی، به کاهش خطرات احتمالی برای پرسنل، تأسیسات و محیط زیست کمک می کنند.

3.قابلیت اطمینان:

محافظ های فشار بیش از حد با جلوگیری از خرابی های مربوط به فشار، نقش حیاتی در حفظ قابلیت اطمینان سیستم دارند. آنها با کاهش فشار بیش از حد، به تثبیت سیستم و جلوگیری از آسیب به اجزای حیاتی کمک می کنند. این منجر به  کاهش هزینه های تعمیر و نگهداری و بهبود کارایی عملیاتی می شود.

4.بهینه سازی فرآیند:

محافظ های اور پرشر به فرآیندها اجازه می دهند تا در محدوده فشار مورد نظر خود عمل کنند. بنابراین می تواند منجر به بهبود کارایی فرآیند، بهره وری و کیفیت محصول شود.

5.صرفه جویی در هزینه:

با جلوگیری از خرابی تجهیزات و خرابی مرتبط با آن، محافظ های اور پرشر می توانند در هزینه های قابل توجهی برای شرکت ها صرفه جویی کنند. آنها به جلوگیری از تعمیرات گران قیمت یا تعویض تجهیزات آسیب دیده و به حداقل رساندن ضرر  با نشان دادن اقدامات ایمنی پیشگیرانه کمک می کنند.

برندهای مطرح اور پرشر

محافظ اور پرشر در متریال و سایزهای مختلف از برندهای گوناگونی تولید می شود. برخی از مدلهای معروف اورپرشر پروتکتور عبارتند از:

WIKA: Overpressure protector, adjustable Model 910.13

Ashcroft: PL02 – Pressure Limiting Valve

Nouva Fima: MP4/8 & MP4/9

خرید محافظ اور پرشر

محافظ اور پرشر یک جزء حیاتی است که برای محافظت از تجهیزات، سیستم ها یا فرآیندها در برابر افزایش فشار بیش از حد استفاده می شود. هدف اصلی یک محافظ اور پرشر، حفظ فشار در محدوده ایمن با کاهش فشار بیش از حد است. همچنین از فراتر رفتن فشار از حد طراحی که می تواند منجر به خرابی مکانیکی، انفجار یا سایر موقعیت های خطرناک شود جلوگیری می کند.

هنگام خرید اور پرشر پروتکتور پارامترهای مختلفی باید در نظر گرفته شود. برخی از مهمترین آنها در موارد زیر ذکر شده است:

• برند سازنده
• محدوده فشار
• متریال
• سایز اتصال

تجهیزصنعت یکی از بزرگترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ در کشور است. انواع تجهیزات و اکسسوری های مربوط به اندازه گیری فشار شامل منیفولد های 2 راهه، 3 راهه و 5 راهه، اور پرشر، سایفون یا لوپ فشار و سایر ادوات اندازه گیری فشار در انبار این شرکت موجود و به فروش می رسد.

جهت کسب اطلاعات بیشتر در مورد خرید و  استعلام قیمت اورپرشر با کارشناسان فروش ما تماس بگیرید.
