توضیحات

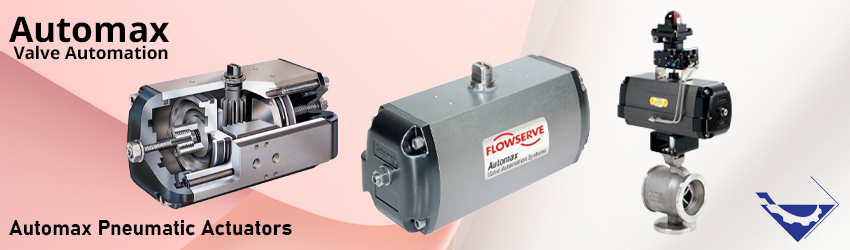

اکچویتور پنوماتیکی اتومکس Automax



اکچویتور پنوماتیکی اتومکس Automax از محصولات شرکت فلوسرو میباشد. Flowserve Corporation یک شرکت چند ملیتی آمریکایی و یکی از بزرگترین تامین کنندگان ماشین آلات صنعتی مانند پمپ ها، شیرآلات، سیلینگ های مکانیکی انتهایی، اتوماسیون و سرویس های صنایع برق، نفت، گاز، شیمیایی و سایر صنایع است.



در قسمت های بعدی به توضیحاتی پیرامون محرک های پنوماتیکی و بررسی ویژگی ها و مشخصات فنی عملگر پنوماتیکی اتومکس Automax میپردازیم.



اکچویتور پنوماتیکی چیست؟



محرک پنوماتیکی یا اکچویتور پنوماتیکی تجهیزی است که در شیرهای کنترلی برای کنترل عملکرد شیر و موقعیت دهی به آن بکار میرود. همانطور که از نام این تجهیز پیداست، ورودی آن هوای متراکم است. به این معنی که اعمال نیرو به ولو توسط فشار هوای فشرده انجام میشود.

این عملگرها دو نوع حرکت خطی و چرخشی را دارا هستند و میتوانند براساس میزان فشار پنوماتیک ورردی خود یک موقعیت زاویه ای یا خطی متناسب تولید کنند.

محرک های پنوماتیکی معمولا در کنار تجهیزاتی مانند شیر برقی، لاک آپ ولو، پوزیشنر و لیمیت سوئیچ ها بکار میروند. دقت عملگرهای پنوماتیکی در قیاس با عملگرهای برقی کمتر و قدرت آن ها نیز در قیاس با محرک های هیدرولیکی کمتر میباشد.



انواع محرک های پنوماتیکی



اکچویتورهای پنوماتیکی از لحاظ عملکرد به سه نوع دیافراگمی، پیستونی و رک و پینیون (Rack & Pinion) تقسیم بندی میشوند.



عملگرهای پنوماتیکی دیافراگمی

این نوع از محرک های پنوماتیکی دارای المان دیافراگمی برای موقعیت دهی به شیر هستند. هوای متراکم از بالای دیافراگم وارد میشود و فشار ناشی از آن موجب اعمال نیرو و بستن و یا باز کردن شیر می شود. این عملگر پنوماتیکی دارای دو نوع دابل اکتینگ و فنر برگشتی است.

در نوع فنربرگشتی یک ورودی برای هوای فشرده موجود است و بازگشت پلاگ شیر به موقعیت ابتدایی خود توسط نیروی فنر انجام میشود. همچنین در نوع دابل اکتینگ دو ورودی برای هوای متراکم وجود دارد که یکی برای بستن و دیگری برای باز کردن شیر میباشد.



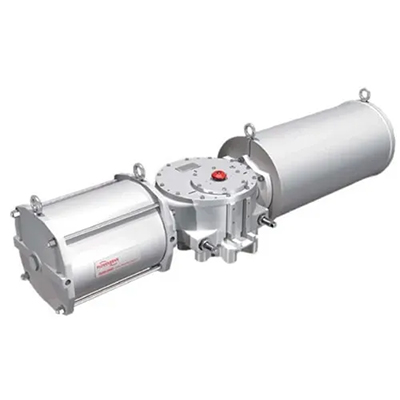

اکچویتور پنوماتیکی پیستونی

اکچویتور های پنوماتیکی پیستونی به تدریج کاربرد وسیعی در شیرآلات صنعتی یافتند. در این اکچویتور ها یک سیلندر و یک پیستون لغزشی که با اورینگ نسبت به سیلندر آب بندی شده است، بکار میرود. سیلندر اکچویتور توسط یک قاب ریخته گری است به بدنه شیر وصل می شود. با این طرح، فضای کافی برای نصب قطعات و لوازم جانبی کنترل وجود دارد.

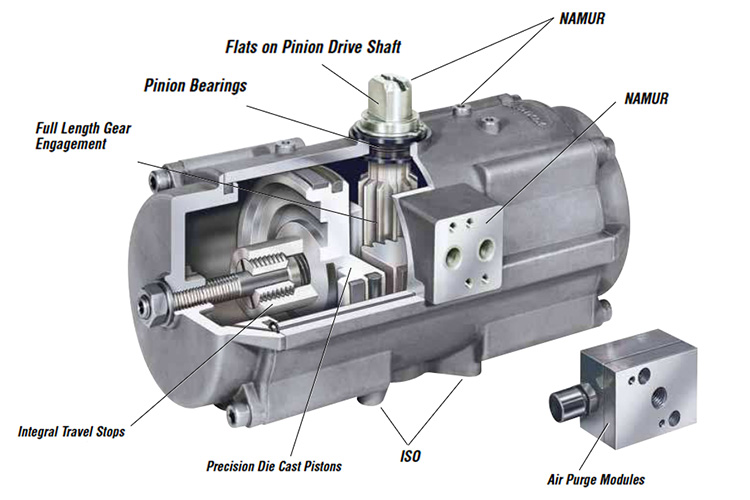

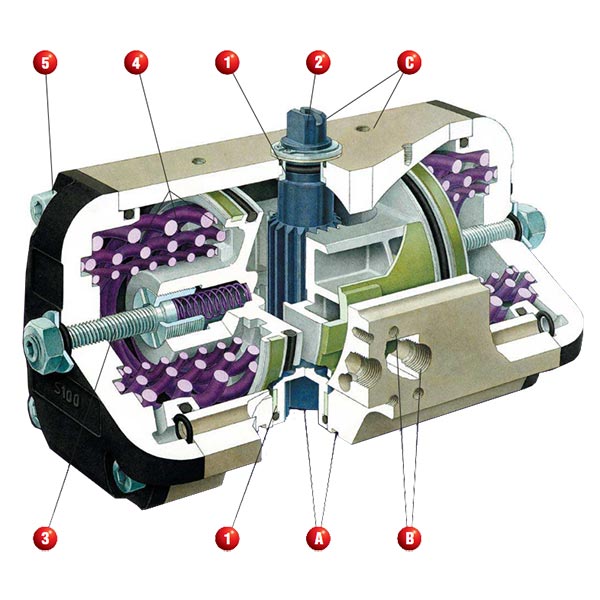

محرک پنوماتیکی رک و پینیون (Rack and Pinion Pneumatic Actuator)

اکچویتور های پنوماتیک پره ای (vane actuator) که نام دیگر عملگرهای رک و پینیون هستند، دارای حرکت چرخشی در خروجی خود میباشند. این اکچویتور ها متشکل از دو پره هستند که در موازات یکدیگر قرار گرفتند. یک المان چرخشی با نام پینیون در میان این دو پره یا رک قرار میگیرد.

به این ترتیب دو رک که در اطراف پینیون قرار دارند با فشار هوا از دو طرف در جهات مختلف به آن نیرو وارد میکنند. این نیروی خطی در رک ها منجر به بوجود آمدن یک گشتاور در پینیون میشود و موقعیت زاویه ای متناسب با میزان فشار هوای متراکم تولید میشود.



مزایای محرک های رک و پینیون

محرک‌های پنوماتیکی رک و پینیون چندین مزیت دارند:



1. طراحی کم حجم: طراحی کم حجم و سبکی دارند و برای کاربردهایی که فضا محدود است مناسب هستند.



1. عملکرد سریع و دقیق: محرک های رک و پینیون حرکت چرخشی سریع و دقیقی را تولید میکنند که امکان پاسخ سریع و کنترل دقیق ولوها را فراهم می کند.



1. حرکت دو جهتی: آنها می توانند در هر دو جهت حرکت کنند و امکان کنترل دو جهتی ولوها و سایر وسایل خطی را فراهم کنند.



1. گشتاور خروجی بالا: محرک‌های رک و پینیون می‌توانند گشتاور قابل توجهی تولید کنند و این امر آنها را برای کاربردهایی که نیاز به نیرو یا گشتاور خروجی بالاتری دارند مناسب می‌سازد.



1. دوام: این محرک ها اغلب از مواد مستحکمی هستند و دوام و مقاومت در برابر شرایط سخت عملیاتی را تضمین می کنند.



محرک های پنوماتیکی رک و پینیون در صنایع مختلفی مانند نفت و گاز، فرآوری شیمیایی، تصفیه آب و اتوماسیون کاربرد دارند. آنها کنترل قابل اعتماد و کارآمد حرکت خطی را فراهم می کنند و به اتوماسیون و عملکرد فرآیندهای صنعتی کمک می کنند.





مشخصات فنی اکچویتور پنوماتیکی اتومکس Automax



اکچویتور پنوماتیکی اتومکس Automax یک عملگر پنوماتیکی از نوع رک و پینیون است. این محرک دارای دو نوع دابل اکت و فنر برگشتی میباشد.

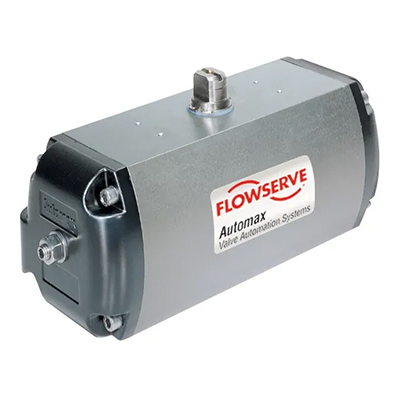

در این قسمت به بررسی مدل های سری SuperNova از این عملگرها میپردازیم.



مدل های فنر برگشتی عملگر پنوماتیک اتومکس Automax

S050S_ _

S063S_ _

S085S_ _

S100S_ _

S115S_ _

S125S_ _

S150S_ _

S175S_ _

S200S_ _

SN250S_ _

SN300S_ _



مدل های دابل اکتینگ عملگر پنوماتیک اتومکس Automax

S050D

S063D

S085D

S100D

S115D

S125D

S150D

S175D

S200D

SN250D

SN300D



فشار عملکرد هوا

فشار هوا براساس کد سفارش در هرکدام از مدل ها میتواند به ترتیب 2.5، 3، 4، 5، 5.5، 6 و 7 بار باشد.



دمای کاری

-50°C to +150°C



متریال

بدنه آلیاژ آلومینیوم انودایز سخت

پیستون یا رک ها Aluminium

پینیون Nitride Coated Steel

فنر استیل



حد بالای فشار

ماکزیمم تا حد 10 بار



تراول

100 درجه در تمام سایزها و در صورت درخواست آپشن های 120، 140 و 180 نیز موجود میباشند.



استانداردهای اتصالات

برای شیر

ISO 5211/DIN 3337

برای اتصال به شیر برقی

NAMUR (VDI/VDE 3845)

برای لیمیت سوئیچ، پوزیشنر و اکسسوری های دیگر

NAMUR (VDI/VDE 3845)
