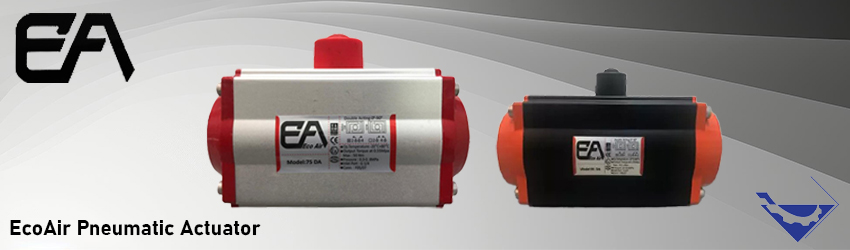

اکچویتور پنوماتیک اکوایر

توضیحات

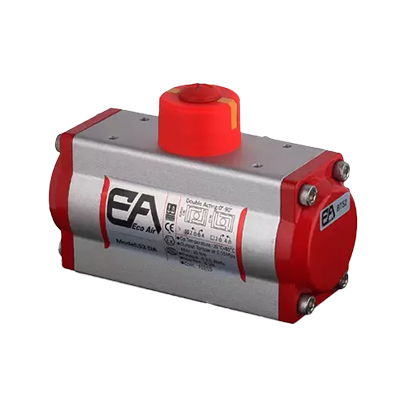

اکچویتور پنوماتیک اکوایر یکی از انواع اکچویتورهای پنوماتیک دورانی یا روتاری میباشد که با نیروی هوای فشرده یا باد تحریک شده و باعث کنترل یا باز و بسته شدن یک شیر خواهد شد.

اکچویتورهای پنوماتیکی اکوایر ECO AIR ساخت و تولید کشور چین میباشد و به دلیل کیفیت و دقت بالا یکی از انواع بسیار رایج و پرمصرف اکچویتورها در صنعت میباشد.

این عملگرها در صنایع مختلفی مانند نفت و گاز، صنایع شیمیایی، آب و اتوماسیون کاربرد دارند. این اکچویتورها کنترل قابل اعتماد و کارآمد حرکت خطی را فراهم می کنند و به اتوماسیون و عملکرد فرآیندهای صنعتی کمک می کنند.



انواع مدل های اکچویتور اکوایر ECO AIR

این اکچویتور با مکانیزم روتاری در انواع مدل های سینگل اکت (Single Act) یا فنر برگشتی و دابل اکت (Double Act) و در انواع سایزهای با گشتاورهای مختلف تولید میشود. دمای کاری اکچویتور پنوماتیک اکوایر از 20- تا 80+ درجه سانتی گراد میباشد و پورت کانکشن هوای ابزار دقیق “1/4 میباشد.

در ادامه به انواع مدل های اکچویتور پنوماتیک اکوایر اشاره خواهیم کرد:

  • 40DA
  • 52DA
  • 63DA
  • 92DA

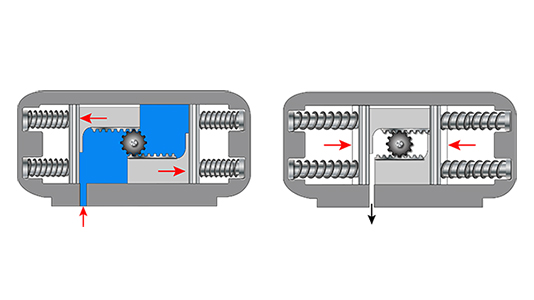

عملکرد اکچویتور پنوماتیک اکو ایر

در اینجا طرز عملکرد محرک پنوماتیک اکو ایر ECO AIR میپردازیم:

اکچویتور های اکو ایر دارای یک قفسه (رک) یک میله دندانه دار است که به صورت خطی حرکت می کند. این میله به بدنه محرک متصل می شود و بر چرخ دنده پینیون منطبق می شود.

 پینیون یک چرخ دنده کوچک با دندانه هایی است که با رک درگیر می شوند و به شفت محرک متصل است و در نهایت با فشار هوای اعمال شده می چرخد. هوای فشرده به محرک وارد می شود و فشاری را ایجاد می کند که روی پیستون محرک عمل می کند.

حرکت چرخشی تولیدی توسط مکانیزم رک و پینیون برای فعال کردن شیرها بکار میروند. با اتصال محرک به میل شیر یا سایر عناصر کنترل خطی، محرک می تواند موقعیت ولو را بر اساس فشار هوای ورودی باز، بسته یا تعدیل کند.



ویژگی های اکچویتور پنوماتیک اکوایر

  • بدنه آلیاژ آلومینیوم، آنودایز سخت داخلی و خارجی
  • دارای یاتاقان های راهنمای پیستون با سطوح تماس وسیع، افزایش کارایی و عمربالا
  • پوشش دمای کار در حالت استاندارد -20 درجه سانتیگراد تا +80 درجه سانتیگراد.
  • پینیون از جنس فولاد زد زنگ (Stainless Steel)
  • امکان چرخش 180˚ و بصورت آپشنال میتواند تا 250˚



مزایای اکچویتور اکوایر

اکچویتورهای پنوماتیکی اکو ایر دارای مزایای زیر میباشند:

  • طراحی کم حجم: طراحی کم حجم و سبکی دارند و برای کاربردهایی که فضا محدود است مناسب هستند.
  • عملکرد سریع و دقیق: محرک های رک و پینیون حرکت چرخشی سریع و دقیقی را تولید میکنند که امکان پاسخ سریع و کنترل دقیق ولوها را فراهم می کند.
  • حرکت دو جهتی: آنها می توانند در هر دو جهت حرکت کنند و امکان کنترل دو جهتی ولوها و سایر وسایل خطی را فراهم کنند.
  • گشتاور خروجی بالا: محرک‌های رک و پینیون می‌توانند گشتاور قابل توجهی تولید کنند و این امر آنها را برای کاربردهایی که نیاز به نیرو یا گشتاور خروجی بالاتری دارند مناسب می‌سازد.
  • دوام: این محرک ها اغلب از مواد مستحکمی هستند و دوام و مقاومت در برابر شرایط سخت عملیاتی را تضمین می کنند
