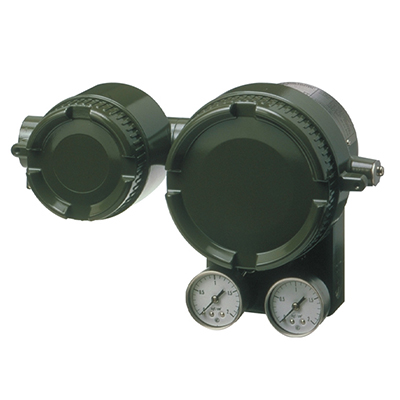

آی تو پی پوزیشنر کانورتر یوکوگاوا PK200

ای تو پی کانورتر یوکوگاوا PK200 که به عنوان مبدل سیگنال جریانی به پنوماتیکی نیز معروف میباشد.

ویژگی ها:

  • مصرف هوای کم 4Nl/min معادل 0.24m3/hr در فشار هوای تغذیه 20psi
  • مناسب اکچویتور های سینگل و دابل

توضیحات

ای تو پی کانورتر یوکوگاوا PK200، به عنوان مبدل سیگنال جریانی به پنوماتیکی (I/P Convertor) نیز معروف است که جهت کنترل و باز و بسته کردن کنترل ولو هایی با اکچویتور های پنوماتیکی مورد استفاده قرار می گیرد.

مبدل جریان به پنوماتیک (I/P) PK200 روشی کم هزینه برای تبدیل ورودی میلی آمپر سیگنال های آنالوگ 4 تا 20 یا 10 تا 50 میلی آمپر به خروجی پنوماتیک متناسب فشار هوا را ارائه می دهد.

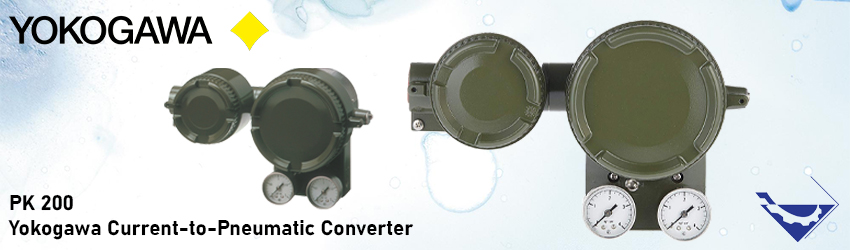

ای تو پی کانورتر یوکوگاوا PK200

آی تو پی پوزیشنر کانورتر یوکوگاوا PK200 برای طیف وسیعی از کاربردهای کنترل فرآیند از جمله مواردی که دارای تجهیزات اکچویتورپنوماتیکی هستند طراحی می شود. همچنین دارای گیج های ورودی و خروجی از متریال فولاد ضد زنگ (stainless steel ) داخلی است.

در مواردی که کنترل ولو پنوماتیکی یا شیر کنترلی نیاز به پوزیشن (action) دقیق و نسبتا سریع داشته باشد از یک ای تو پی پوزیشنر استفاده می شود.

ای توپی کانورتر یا مبدل جریان به فشار تجهیزی است که سیگنال جریانی (معمولا 4 تا 20 میلی آمپر) را از یک کنترلر دریافت کرده و آن را به یک سیگنال نیوماتیکی (معمولآ 3 تا 15 پی اس ای) تبدیل می کند. در واقع ای توپی کانورتر مهمترین جزء یک دستگاه ای توپی پوزیشنر محسوب می شود.

ویژگی های ای تو پی کانورتر یوکوگاوا PK200

ای توپی کانورتور یوکوگاوا مدل PK200 که با در نظر گرفتن صرفه جویی در انرژی ساخته شده است. بنابراین تنها 4 لیتر در دقیقه معمولی (4 NL/min) هوا مصرف می کند در حالی که ظرفیت هوای خروجی 110 NL/min را ارائه می دهد.

این مدل آی توپی قابل اعتماد، کنترل بازخورد الکترونیکی را در حالی که دقت 0.5 ± درصد span و خطی 0.2 ± درصد span را حفظ می کند، انجام می دهد. ای توپی PK200 یوکوگاوا دارای قابلیت نصب 2 عدد گیج فشار برای نمایش فشار هوای تغذیه و نمایش فشار هوای خروجی است.

آی تو پی پوزیشنر کانورتر یوکوگاوا PK200

مبدل جریان به پنوماتیک PK200 یک مبدل سیگنال است که یک کنترلر الکترونیکی یا سیگنال کنترل DCS را دریافت کرده و آن را به سیگنال فشار پنوماتیک تبدیل می کند. در جدول زیر مشخصات فنی یوکوگاوا PK200 ذکر می شود. جهت مشاهده جزئیات بیشتر میتوانید به کاتالوگ آی تو پی پوزیشنر کانورتر یوکوگاوا PK200 مراجعه نمایید.



مدل ای تو پی کانورتریوکوگاوا PK200
سیگنال ورودی4 تا 20 میلی آمپر DC (10 تا 50 میلی آمپر DC)
تکرارپذیری0.1% span
هیسترزیس0.2% span
خطی±0.2% span
هوای تغذیهبرای حالت استاندارد برابر 1.4bar معادل 20psi و حالت دوبل 2.4bar معادل 34psi
میزان مصرف هواماکزیمم 4Nl/min معادل 0.24m3/hr در فشار هوای تغذیه 20psi
ظرفیت هوای خروجیماکزیمم 110Nl/min معادل 6.6Nm3/hr در فشار هوای تغذیه 20psi
سیگنال خروجیبرای حالت استاندارد برابر 0.2 تا 1bar معادل 3 تا 15psi و حالت دوبل 0.4 تا 2bar معادل 6 تا 30psi
سایز اتصالRc1/4 or 1/4 NPT female
نصبSurface or 2-inch pipe
محدوده دمای فرآیندی40- تا 80 درجه سانتیگراد (40- تا 176 درجه فارنهایت)
درجه حفاظت بدنهIP54
استاندارد ضد انفجاردارای استاندارد های FM و CSA و TIIS
متریال بدنهآلومینیوم ریختگری که با رنگ پلی اورتان پوشش دهی شده

عملکرد ای تو پی کانورتر یوکوگاوا PK200

مبدل جریان به پنوماتیک PK200 سیگنال جریان 4 به 20 میلی آمپر یا 10 تا 50 میلی آمپر را از یک کنترل کننده الکترونیکی به عنوان سیگنال عملیاتی می پذیرد. این سیگنال از طریق یک مدار الکتریکی به موتور گشتاور وارد می شود و گشتاوری متناسب با سیگنال جریان تولید می کند.

افزایش سیگنال ورودی باعث می شود فلپر در انتهای قطعه متحرک موتور گشتاور در جهت بسته شدن نازل حرکت کند. هنگامی که نازل بسته می شود، فشار برگشتی افزایش می یابد و دیافراگم ورودی داخل رله کنترل جابه جا می شود. بنابراین فشار هوای خروجی رله کنترل افزایش یابد.

این فشار هوای خروجی به عنوان فشار خروجی مبدل PK200 و همچنین ورودی سنسور فشار بازخورد (feedback) است. سپس سنسور فشار ورودی را به یک سیگنال الکتریکی تبدیل می کند و به مدار الکتریکی بازگردانده می شود.

در نهایت سیگنال با سیگنال خروجی مقایسه می شود نتیجه آن اصلاح خواهد شد تا زمانی که فشار هوای خروجی متعادل با سیگنال ورودی به دست آید.

نصب ای تو پی کانورتر یوکوگاوا PK200

آی تو پی پوزیشنر کانورتر PK200 را میتوان با استفاده از براکت یا مستقیماً روی دیوار نصب کرد. با در نظر گرفتن فضای نصب و روش سرویس، یکی از روش های نصب را انتخاب نمایید.

 از نصب تجهیز در مکانی که دارای گرادیان دما و تغییرات زیاد است خودداری کنید. اگر در معرض تشعشعات حرارتی قرار دارد، اقداماتی مانند حفاظت حرارتی و تهویه مناسب انجام دهید. از نصب تجهیز در محیط خورنده خودداری کنید. در صورت استفاده از آن در فضای خورنده، تهویه مناسب را در نظر بگیرید.

هنگامی که این تجهیز بر روی لوله نصب می شود، از براکت نصب و U-bolt ارائه شده استفاده کنید. قطر لوله موجود 50 میلی متر (2 اینچ) است و ابزار را می توان بر روی یک لوله افقی یا عمودی نصب کرد. همچنین هنگامی که تجهیز بر روی دیوار نصب می شود، از دو پیچ M8 ارائه شده استفاده کنید.

مزایای ای تو پی کانورتر یوکوگاوا PK200

ای توپی کانورتر یوکوگاوا PK200 در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد و دارای مزیت هایی به شرح زیر است:

  • 1.مبدل جریان به فشار یوکوگاوا مدل PK200 دارای دقت بالا و قابلیت اطمینان بسیار بالایی با حداقل تاثیر از محیط های فرآیندی است.
  • 2.این ترانسدیوسر جریان به فشار دارای تحویل زیاد هوا (high air delivery) و مصرف کم هوا می باشد.
  • 3.ای توپی کانورتر PK200 قابلیت ارسال بازخورد (فیدبک) الکترونیکی بسیار قابل اعتماد و دقیق را دارد.
  • 4.این مدل ای توپی یوکوگاوا دارای طراحی صرفه جویی در انرژی و مقرون به صرفه است.
  • 5.حداکثر مصرف هوا 4 نیوتن لیتر در دقیقه زمانی که فشار هوا 140 کیلو پاسکال باشد.
  • 6.حداکثر ظرفیت هوای خروجی 110 نیوتن لیتر در دقیقه زمانی که فشار هوا 140 کیلو پاسکال است.
  • 7.براکت فولادی ضد زنگ، پوشش اپوکسی و سایر مشخصات آپشنال به PK200 امکان استفاده در کاربردهای مختلف را می دهد.



تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع شیرآلات کنترلی و اکچویتور، و انواع تجهیزات شامل ای تو پی کانورتر، پوزیشنر، سلونوئید ولو، لیمیت سوئیچ باکس، رگولاتور هوا و سایر ادوات کنترلی است. این فروشگاه بزرگ و مطمئن جهت افزایش سطح کیفی صنایع مختلف در حوزه ابزار دقیق آی تو پی پوزیشنر کانورتر یوکوگاوا PK200 را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت آی تو پی پوزیشنر کانورتر یوکوگاوا PK200 با کارشناسان فروش ما در تماس باشید.
