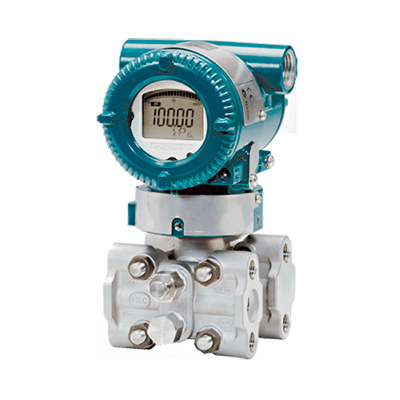

ترانسمیتر فشار یوکوگاوا EJX430A

ترانسمیتر فشار یوکوگاوا EJX430A یکی از ترانسمیتر های فشار بسیار پرمصرف و رایج در صنایع مناسب اندازه گیری فشار انواع سیالات مایع، بخار و گاز میباشد.

ویژگی ها:

  • انواع کانکش های 1/2NPTF و 1/2NPTM و 1/2G
  • متریال دیافراگم پرشر ترانسمیتر یوکوگاوا EJX530A از Hastelloy C276
  • رنج قابل اندازه گیری تا 160bar

توضیحات

اندازه گیری و کنترل پارامتر فشار در فرآیند های صنعتی از اهمیت بسیار بالایی برخوردار میباشد. به همین جهت انتخاب ترانسمیتر یا سنسور فشار مناسب از عواملی میباشد که مهندسین ابزار دقیق و فرایند باید به آن اهتمام ویژه ای داشته باشند. ترانسمیتر فشار یوکوگاوا EJX430A یک ترانسمیتر اندازه گیری فشار نسبی (gauge) میباشد که با رزونانس یا تشدید یک سنسور سیلیکونی کریستالی مناسب اندازه گیری فشار انواع سیالات مایع، بخار و گاز میباشد.

ترانسمیتر فشار یوکوگاوا EJX430A


ترانسمیتر فشار یوکوگاوا مدل EJX430A
یکی از ترانسمیتر های فشار بسیار پرمصرف و رایج در صنایع، از سری ترانسمیتر های شرکت ژاپنی yokogawa میباشند که با نام تجاری DP harp به بازار ارائه شده و مورد مصرف در صنایع گوناگون میباشد.

ترانسمیتر فشار یوکوگاوا EJX430A در یک نگاه کلی:

این ترانسمیتر مقادیر اندازه گیری شده فشار را توسط سیگنال خروجی 4 تا 20 میلی آمپری DC به سیستم کنترلی ارسال میکند. ترانسمیتر فشار یوکوگاوا EJX430A همچنین قابلیت پشتیبانی و نظارت بر فرایند توسط پروتکل های HART و BRAIN را دارا میباشد. همچنین زمان پاسخ دهی بسیار بالا و سریع، امکان نصب بصورت ریموت و فانکشن تشخیص عیب از دیگر مزایای این پرشر ترانسمیتر پرفروش محسوب میشوند.

لازم به توضیح است که فناوری چند حسگری در این ترانسمیتر فشار (multi-sensing technology) باعث ایجاد فانکشن تشخیص عیوب بصورت پیشرفته میباشد. به این صورت که این ترانسمیتر فشار امکان تشخیص موارد غیر متعارف و غیر نرمال مانند گرفتگی خط لوله پایپینگی (impulse line blockage) و یا ردیابی شکستگی دمایی را دارد (heat trace breakage).

 قابلیت برقراری ارتباط و پشتیبانی از سایر پروتکل های ارتباطی مانند FOUNDATION Fieldbus و Profibus PA از دیگر مزیت های این ترانسمیتر فشار محسوب میشوند. همچنین لازم به ذکر است تمامی مدل های ترانسمیتر فشار سری EJX درحالت استاندارد (به غیر از مدل های Fieldbus و Profibus) دارای استاندارد سطح ایمنی SIL2 میباشند.

مشخصات فنی ترانسمیتر فشار یوکوگاوا EJX430A

ترانسمیتر فشار YOKOGAWA سری EJX430A دارای مشخصات فنی و ویژگی های زیر میباشد:

خروجی – پروتکل ارتباطی

 همانطور که بالاتر اشاره کردیم ترانسمیتر فشار یوکوگاوا EJX430A دارای خروجی 4 تا 20 میلی آمپر و برقراری ارتباط دیجیتالی روی شبکه های HART و Fieldbus و Profibus میباشد.

رنج قابل اندازه گیری

کپسول اندازه گیری فشار در این پرشر ترانسمیتر در رنج های اندازه گیری مختلف زیر قابلیت اندازه گیری خواهد داشت:

  • 1bar- تا 5bar
  • 1bar- تا 35bar
  • 1bar- تا 160bar

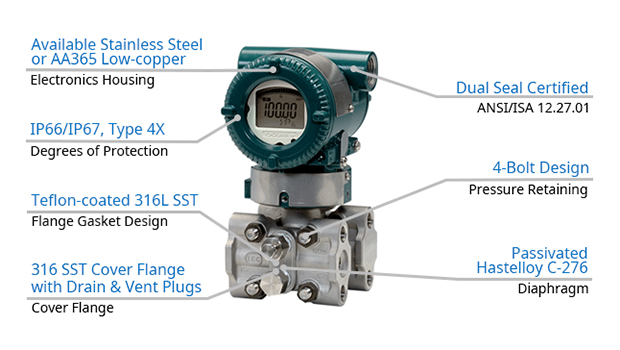

جنس (متریال)

انواع متریال های آلومینیوم ریختگری شده و مقاوک در برابر خوردگی و استیل 316 برای مدل های ضد انفجار برای قسمت بدنه ترانسمیتر در دسترس میباشد.

همچنین متریال قسمت های در ارتباط با سیال فرآیندی (Wetted Parts) در این ترانسمیتر فشار مختلف و گوناگون میباشد.

متریال اتصالات

برای قسمت اتصال به فرآیند و فلنج رویی انواع متریال های ASTM C8FM که معادل SS 316 میباشد، Hastelloy C276، Monel و استیل Super Duplex در دسترس میباشند.

متریال کپسول اندازه گیری

انواع متریال های استیل 316L، هستلوی (Hastelloy)، مونل (Monel) و تانتالوم (Tantalum) در دسترس میباشند. لازم به ذکر است روغن داخل کپسول اندازه گیری ترانسمیتر فشار یوکوگاوا EJX430A از نوع روغن سیلیکون میباشد. (در صورت نیاز روغن فلورین هم قابل ارائه میباشد)

متریال گسکت (واشر) کپسول

انواع متریال های استیل 316L پوشش دهی شده با تفلون و PTFE در دسترس میباشد.

کانکشن

انواع اتصال دهنده های 1/2 اینچ و 1/4 اینج در دسترس میباشند. همچنین لازم به ذکر است انواع اتصالات ریموت (Diaphragm Seal) نیز در دسترس میباشند.

نصب

این ترانسمیتر فشار قابل نصب به هر دو صورت عمودی و افقی میباشد. (جهت نصب با توجه به براکت نصب که یک لوله 2 اینچی از جنس استیل 304 یا 316 میباشد انجام میشود.)

گواهینامه و استاندارد ها

تمامی گواهی های مربوط به محیط های خطرناک مطابق انواع استاندارد های FM , ATEX , CSA و IECEx قابل ارائه میباشد.



تجهیزصنعت تامین کننده و وارد کننده انواع ترانسمیتر های فشار و اختلاف فشار یوکوگاوا ژاپن. انواع ترانسمیتر های فشار سری EJX430A با رنج های مختلف و متریال های گوناگون در انبار شرکت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
