رله کنترل کروم شرودر BCU 460

رله کنترل مشعل یک وسیله الکتریکی است که همراه با واحد کنترل مشعل برای کنترل عملکرد مشعل یا سیستم احتراق استفاده می شود. به عنوان یک واسطه بین واحد کنترل مشعل و اجزای مختلف سیستم مشعل مانند سوپاپ ها، موتورها و دستگاه های احتراق عمل می کند.

توضیحات

در این مطلب قصد داریم رله کنترل کروم شرودر BCU 460 را معرفی نماییم. در ابتدا به توضیحاتی پیرامون معرفی و کاربرد این رله و بیان ویژگی های آن خواهیم داد.

رله کنترل مشعل یک وسیله الکتریکی است که همراه با واحد کنترل مشعل برای کنترل عملکرد مشعل یا سیستم احتراق استفاده می شود. به عنوان یک واسطه بین واحد کنترل مشعل و اجزای مختلف سیستم مشعل مانند سوپاپ ها، موتورها و دستگاه های احتراق عمل می کند.

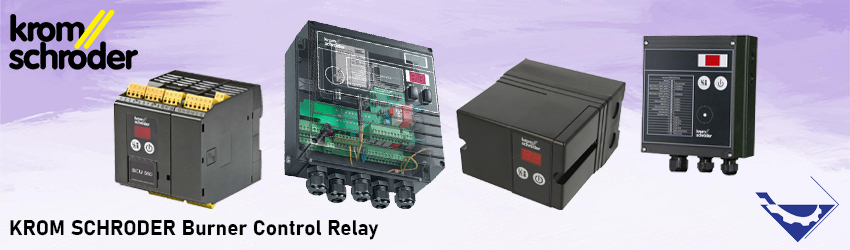

رله کنترل کروم شرودر BCU 460 بنز



رله کنترل مشعل چیست؟

این تجهیزات دارای چند پارامتر کلیدی هستند که عبارت است از:

تقویت سیگنال کنترل (Control Signal Amplification)، عایق بندی الکتریکی (Electrical Isolation)، قابلیت سوئیچینگ (Switching Capability)، اتصال چندگانه (Multiple Contacts)، ویژگی های ایمنی (Safety Features)، ولتاژ کویل (Coil Voltage) و نصب و محفظه (Mounting and Enclosure).

رله های کنترل مشعل یک جزء ضروری در سیستم های مشعل هستند که عملکرد ایمن و قابل اعتماد فرآیندهای احتراق را امکان پذیر می کنند. این رله‌ها با تقویت سیگنال‌های کنترل و عایق بندی الکتریکی به تسهیل کنترل و هماهنگی اجزای مختلف مشعل کمک می‌کنند و از احتراق کارآمد اطمینان می‌دهند.

در ادامه به معرفی رله کنترل کروم شرودر BCU 460 خواهیم پرداخت.



رله کنترل کروم BCU 460



Kromschroder یک شرکت آلمانی مشهور است که در طراحی، ساخت و توزیع تجهیزات کنترل و اندازه گیری احتراق صنعتی تخصص دارد. مجموعه تجهیزات این شرکت شامل قطعاتی مانند شیرها، محرک ها، تنظیم کننده های فشار، دستگاه های احتراق و کنترل، سیستم های نظارت بر شعله، کنتورهای گاز و سیستم های مدیریت مشعل است. این محصولات برای اطمینان از فرآیندهای احتراق ایمن، کارآمد و سازگار با محیط زیست در صنایع مختلف تولید میشوند.



مشخصات رله کنترل کروم BCU 460



کاربرد

این تجهیز برای تشخیص و تولید سیگنال حضور شعله با استفاده از میله شعله یا حسگر UV بکار میرود. این رله ها برای کنترل چند مشعلی (multi-burner control) همراه با کنترل خودکار مشعل IFS 110 IM و یا هر جا که نیازی به کنترل تمام اتوماتیک نباشد کاربرد دارند.



طراحی

محفظه ساخته شده از پلاستیک است و قسمت بالایی را می توان به برق وصل کرد، دارای قسمت تقویت کننده و لامپ سبز برای حالت “روشن” است. برای ترمینال ها دارای سوکت است و همچنین ریل زمینی و ساپورت های پیچ دار دارد. در این طراحی پنج ورودی برای اتصال سیم خارجی در نظر گرفته شده است.



اطلاعات تکنیکال



  • ولتاژ راه اندازی رله کنترل کروم شرودر BCU 460:

110VAC+10/-15%, و یا 120VAC+10/-15%, و 50/60Hz

  • توان مصرفی:

12VA

  • ولتاژ خروجی برای سنسور یونیزاسیون:

220VAC

  • جریان سنسور رله کنترل کروم شرودر BCU 460:

1µADC

  • سیگنال خروجی:

اتصال بدون پتانسیل که یکی از اتصال ها NO و دیگری NC است.

  • حداکثر ریتینگ کنترل:

2A

  • سیگنال شعله:

لامپ درون دستگاه

  • دمای محیط:

-20to+60°C

  • ترمینال ها

2x AWG 16 (2 x 1.5 mm)



شیر برقی کروم شرودر



تجهیز صنعت وارد کننده و تامین کننده انواع تجهیزات ابزار دقیق، پایپینگ و گاز از  تمام برندهای معروف می باشد. لطفا برای کسب اطلاعات بیشتر در مورد محصول رله کنترل کروم شرودر BCU 460، با کارشناسان ما تماس حاصل فرمایید.
