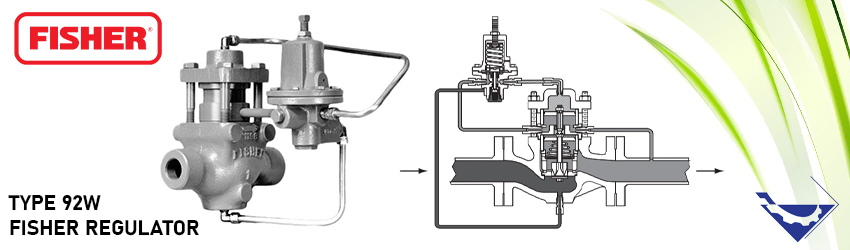

رگلاتور فیشر مدل 92W

رگلاتور فیشر مدل 92W همانطور که از نام آن پیداست وظیفه کاهش فشار بالادست یا ورودی و تنظیم آن را انجام میدهند. یک رگلاتور ایده آل رگولاتوری میباشد که در قسمت خروجی یا Outlet یک فشار ثابت و کنترل شده داشته باشد. و دارای کمترین میزان تغییرات در خروجی باشد.

رگلاتور ها یکی از اصلی ترین شیرآلات پایپینگی محسوب میشوند. چراکه در تمام فرایند های صنعتی و در تمام سرویس های گازی یا مایع، فشار های بالا یا تغییرات ناگهانی فشار باعث آسیب رساندن به ادوات و تجهیزات کنترلی میشود و کیفیت فرآیند را دستخوش تغییر خواهد کرد. همچنین این تغییرات فشار بعضا باعث ایجاد خطرات بسیار جدی و جبران ناپذیری نیز خواهد شد.

رگلاتور فیشر مدل 92W

رگلاتور فیشر مدل 92W متشکل از یک شیر اصلی رگولاتور، دیافراگم و یک فنر متصل به دیافراگم و دستگیره یا پیچ قابل تنظیم میباشد.

که با یک مکانیزم کاملآ مکانیکی، فشار بالادست در قسمت ورودی را دریافت میکند و نسبت به مقدار رنجی که برای آن تعریف شده است (توسط پیچ فنر قابل تنظیم)، یک فشار کاهش یافته و ثابت با مقداری کنترل شده را در قسمت خروجی تحویل میدهند.

رگلاتور ها هم برای سیالات گازی و هم برای مایعات مانند آب قابل استفاده میباشند. یکی از رگلاتورهای معروف شرکت امریکایی فیشر رگولاتور مدل 92W میباشد که مخصوص کاهش فشار مایعات است. در ادامه به معرفی برخی مشخصات و ویژگی های رگلاتور فیشر 92W میپردازیم:

ویژگی های رگلاتور فیشر مدل 92W:

رگلاتور مدل 92W یک شیر فشار شکن برای سالات مایع میباشد. که متشکل از یک رگلاتور اصلی و یک رگولاتور مدل 6492 بصورت پایلوت میباشد. پایلوت بودن این رگلاتور باعث خواهد شد در زمان پایین بودن مقدار فشار یا جریان سیال در قسمت پایین دست، میزان نشتی این رگلاتور به شدت کاهش پیدا کند.

رگلاتور فیشر 92W دارای مدل هایی با بدنه از جنس تمام استیل میباشد که باعث افزایش مقاومت در تنش های خط لوله می باشد.

ساختار یکپارچه رگلاتور فیشر مدل 92W یک مزیت برای این شیر فشار شکن در مکان هایی که محدودیت نصب وجود دارد محسوب میشود. چراکه تامین فشار برای رگلاتور پایلوت توسط ورودی رگولاتور اصلی تامین میشود. و این به این معنی میباشد که تغذیه فشار جداگانه ای برای رگلاتور پایلوت نیاز نمیباشد.

نصب و نگهداری از رگلاتور فیشر مدل 92W بسیار ساده و مقرون بصرفه میباشد. چراکه برای بازرسی و تامین سیت و پلاگ رگلاتور پایلوت نیازی به باز کردن رگلاتور از روی خط و نیازی به باز کردن دیافراگم نمیباشد.

مشخصات فنی رگلاتور FISHER 92W:

  • رگلاتور فیشر مدل 92W در سایز های 1 اینچ تا 4 اینچ با اتصالات پیچی یا فلنجی در انواع جنس های آهن ریختگری (چدنی) یا بدنه استیل قابل تولید هستند. مدل های فلنجی این رگلاتور مطابق استاندرد ASME در کلاس های فشاری CL.300، CL.600 و CL.600 تولید و به بازار عرضه میشوند.
  • ماکزیمم فشار ورودی (Maximum Inlet) برای رگلاتور فیشر مدل 92W با جنس چدنی Cast iron حداکثر 17.2 بار و با جنس بدنه استیل Steel این مقدار حداکثر 20.7 بار میباشد که اپراتور ها به هنگام تهیه و نصب این شیر باید به آن توجه کنند.
  • رنج های فشار خروجی قابل تنظیم (OUTLET PRESSURE RANGE) برای این رگلاتور مطابق کاتالوگ شرکت FISHER برای رگلاتور پایلوت مدل 6492L معادل 0.14 تا 1.7 بار  و برای پایلوت مدل 6492H معادل 0.69 تا 10.3 بار قابل تنظیم میباشد.
