رگولاتور فیشر EZR

توضیحات

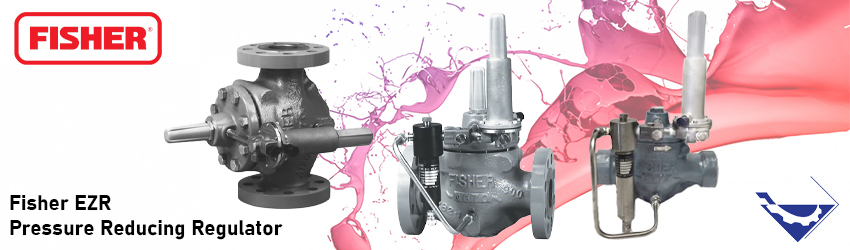

رگولاتور فیشر EZR



رگولاتور فیشر EZR، یکی از انواع شیرآلات صنعتی و پرکاربرد فیشر می باشد که جهت تنظیم و کاهش فشار ورودی با عملکرد پایلویت در صنایع مختلف به کار می رود.

رگولاتور فشار یا کاهنده فشار EZR با عملکرد دقیق، روان، بی سر و صدا، عمر طولانی، آب بندی عالی حتی در سرویس های کثیف طراحی شده است. این سری EZR را میتوان برای کاربردهای مختلفی از جمله سیستم های انتقال و توزیع گاز طبیعی، تاسیسات صنعتی و تجاری نصب کرد.

رگولاتور فیشر EZR

رگولاتور کاهنده فشار (Pressure Reducing Regulator) سری EZROSX همراه با یک دستگاه Slam-Shut در دسترس می باشد که امکان حفاظت از فشار بیش از حد یا تحت فشار را با قطع کامل جریان گاز در سیستم پایین دست (Down stream) فراهم می کند.

رگلاتور فیشر EZR را میتوان به شیر تخلیه فشار (Relief valve) با فشار بالا یا رگلاتور فشار برگشتی به سادگی با تغییر ریلیف پیلوت سیستم تبدیل کرد. در ادامه به بررسی مشخصات فنی و عملکرد رگلاتور کاهنده فشار EZR فیشر خواهیم پرداخت.

مشخصات فنی رگولاتور فیشر EZR

پیکربندی های موجود: مدل EZR با محدوده کنترل فشار 1000 psig و سایز 6 اینچ w.c / مدل EZROSX همراه با دستگاه یکپارچه  OS2 slam-shut

محدوده فشار خروجی: “6 تا 1000 psig یا 15 میلی بار تا 69 بار

سایز بدنه: NPS 1, 2×1, 2, 3, 4, 6×4, 8×4, 6, 8, 8×6, 12×6 / DN 25, 50×25, 50, 80, 100, 200×100, 150, 200, 200×150, 300×150

اتصالات: 150RF, 300RF, 600RF, NPT, 125FF, 250RF, SWE, BWE

حداکثر فشار فرآیندی ورودی: 1050 psig یا 72 بار

حداکثر اختلاف فشار فرآیندی: psid 800 یا 55 بار

حداکثر ورودی اضطراری و اختلاف فشار: 1050 psid یا 72 بار

محدوده ی دما: 20- تا 260+ درجه فارنهایت / 29- تا 127+ درجه سانتیگراد

متریال بدنه: چدن، استیل WCC، استیل LCC

متریال دیافراگم: NBR و  FKM

مزایای رگولاتور فیشر EZR

رگلاتور فیشر EZR دارای مزیت هایی نسبت به سایر رگلاتورهای فشار می باشد. برخی از این مزایا عبارتند از:

قطع سریع جریان:

پلاگ فلزی به گونه ای طراحی شده است که ذرات و زباله ها را از دیافراگم دور می کند و همراه قطع سریع سیال با آب بندی مناسب، زمان بین فواصل نگهداری را افزایش می دهد.

دقت بالا:

محدوده فشار خروجی چندگانه و نوارهای متناسب باریک سری 161EB، سری 161AY و مدل PRX/120 پایلوت، سری  EZR را با کنترل دقیق و دقت بالایی ارائه می دهد.

Slamshut یکپارچه:

سری EZR-OSX با EZR-OSX slam-shut سرویس گاز را در شرایط فشار بیش از حد یا فشار  کم کنترل می کند.

محافظت در برابر خوردگی:

مسیر جریان در قفس سری EZR آسیب ناشی از خورندگی را به حداقل می رساند. صافی ورودی با متریال فولاد ضد زنگ از آسیب ذرات بزرگ به دیافراگم جلوگیری می کند.

عملکرد بی صدا:

قفس (Cage) استاندارد بهترین کاهش نویز را در کلاس خود ارائه می دهد و باعث می شود  رگلاتور سری  EZR در مقایسه با رگلاتورهای دیگر 6 تا 8 دسی بل کمتر سر و صدا ایجاد کند.

ظرفیت بالا:

مسیر جریان سری EZR بهترین کلاس طرفیت و با عملیاتی بدون نویز همراه است. تمامی محصولات فیشر در آزمایشگاه تست شده اند، بنابراین میتوان از 100% ظرفیت جریان منتشر شده با اطمینان استفاده کرد.

عمر طولانی:

طراحی مستحکم دیافراگم شامل لبه مهره برجسته و شکل قالب بندی شده برای افزایش استحکام ، دوام و عمر مفید است.

نشانگر Travel:

بازرسی هنکام سرویس و عیب یابی سیستم را  آسان می کند.



عملکرد رگولاتور فیشر EZR

رگلاتور فشار با عملکرد پایلوت (Pilot-Operated Regulators) شیرهای کنترلی هستند که با استفاده از یک سیستم کنترلی خارجی به نام پایلوت جریان و فشار را تنظیم می‌کنند و در دبی بالا مورد استفاده قرار می گیرد.

طرز کار رگولاتور فیشر  EZR با عملکرد پایلوت به این صورت است که یک پایلوت در سیستم کنترلی خارجی قرار دارد که به شیر اصلی متصل می‌شود. پایلوت یک سیستم جداگانه است که شامل یک شیر کنترلی کوچک‌تر، یک سنسور فشار و یک محدود کننده جریان است. این پایلوت به عنوان مکانیزم کنترلی عمل می‌کند و بر اساس ورودی‌های فشار و جریان، جریان سیال را در شیر اصلی کنترل می‌کند.

هنگامی که که فشار بالادست از حد تنظیم شده کاهش می یابد سنسور فشار پایلوت این تغییر را تشخیص می‌دهد و به شیر کنترلی پایلوت اعلام می‌کند. شیر کنترلی پایلوت در پاسخ به این سیگنال مکانیزمی را فعال می‌کند که جریان سیال یا گاز را در شیر اصلی کنترل کرده و فشار را بهبود می‌بخشد.

به همین ترتیب شیر اصلی تحت کنترل پایلوت قرار می‌گیرد و فشار سمت بالادست را کنترل می کند. تفاوت رگلاتورهای خودکار و پایلوت‌دار به شرح زیر می باشد:

  • رگلاتور پایلوت دار به تغییرات ایجاد شده در شرایط  بیشتر واکنش نشان می‌دهد یا به عبارت بهتر بیشتر واکنش‌گرا (Responsive) هستند.
  • وجود یک حسگر خارجی در تنظیم کننده‌های پایلوت‌دار که این خط به لوله‌هایی که در پایین دست قرار گرفته‌اند متصل بوده و با استفاده از آن می‌توان فشار خروجی را دقیق‌تر بررسی کرد.

عوامل تاثیر گذار بر قیمت رگولاتور فیشر EZR

عوامل متعددی بر قیمت و خرید مناسب رگلاتورهای فیشر EZR تاثیر گذار هستند که در ادامه به معرفی برخی از این پارامترها می پردازیم:

سایز رگلاتور: شیرهای رگلاتور فیشر EZR در سایزهای مختلفی تولید می شوند و قیمت رگلاتورها معمولا در ابعاد بزرگتر افزایش می یابد.

ضریب شیر Cv: ضریب جریان شیر یا همان Cv، در خرید شیر رگلاتور فیشر بسیار مهم است. زیرا اندازه و ابعاد شیر متناسب با آن انتخاب می شود.

 ضریب ولو (Cv) عبارت است از هنگامی که یک گالن آمریکایی در دقیقه در دمای 60 درجه فارنهایت (شرایط استانداردی ISA) از شیر کنترل عبور نماید، یک پوند بر اینچ مربع در دو سر ولو اختلاف فشار ایجاد نماید.

حداکثر فشار ورودی و خروجی: یکی پارامترهای مهم در انتخاب رگلاتور محدوده فشار خروجی و ورودی می باشد. با توجه به آن قیمت شیرها متفاوت می باشد.

متریال بدنه و دیافراگم: اجزای تشکیل دهنده رگلاتورهای فیشر از متریال های مختلفی با توجه به محدوده دمای کاری تولید می شوند. همچنین کیفیت و متریال رگلاتور تاثیر مستقیمی بر قیمت آن دارد.

نوع و سایز اتصال: رگلاتورهای فیشر در انواع اتصالات و سایزهای مختلفی تولید می شوند. طبیعتا هر قدر سایز اتصال بزرگتر باشد از قیمت بالاتری برخوردار است.

نوع سیال: در خرید رگلاتور یکی از عوامل موثر بر قیمت نوع سیال از قبیل گاز، بخار یا مایع می باشد و بر اساس آن متریال اجزای مختلف شیر انتخاب می شود.

علاوه بر پارامترهای فوق برند محصول و نوسانات بازار بر قیمت رگلاتور فیشر تاثیرگذار هستند. به همین منظور جهت مشاوره رایگان با کارشناسان تجهیز صنعت در ارتباط باشید.

خرید و فروش رگولاتور فیشر EZR

رگلاتور های فیشر EZR یکی از اصلی ترین و مهمترین شیرآلات پایپینگی محسوب می شوند. در تمام فرایندهای صنعتی و سرویس های گازی یا مایع، فشارهای بالا یا تغییرات ناگهانی فشار باعث آسیب سایر تجهیزات می شود و کاهش کیفیت فرآیند و خطرات جبران ناپذیری را در پی دارد.

تجهیز صنعت یکی از تامین کنندگان انواع شیرآلات کنترلی و پایپینگی شامل انواع کنترل ولو، شیر پروانه ای پنوماتیکی، شیر توپی، شیر کشویی، انواع شیر های اطمینان و ریلیف ولو و انواع رگلاتورهای مختلف است.

این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع رگولاتور فیشر را با نازلترین قیمت و بهترین کیفیت به فروش می رساند.

رگلاتور های EZR فیشر، سامسون، ماسونیلان و بسیاری از دیگر برند های معتبر دنیا در انبار شرکت تجهیز صنعت موجود می باشد. برای کسب اطلاعات فنی بیشتر در مورد خرید و استعلام قیمت رگولاتور فیشر EZR با کارشناسان فنی و فروش ما در تماس باشید.
