شیر سوزنی اینسترومیت IV10

توضیحات

شیر سوزنی InstruMate مدل IV10 Single Block، یکی از انواع شیرآلات صنعتی می باشد که جهت تنظیم و کنترل دقیق جریان سیالات در صنایع فرآیندی مختلف مورد استفاده قرار می گیرد.

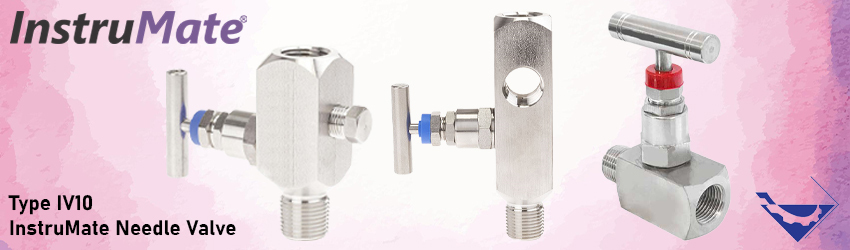

انواع شیر سوزنی Needle Valve اینسترومیت

شیر سوزنی یا (Needle Valve) جزء شیرهای خطی محسوب می شود و طراحی ظاهری آن شبیه به گلوب ولو (Globe Valve) می باشد. با این تفاوت که در ساختار شیر سوزنی از دیسک سوزنی به جای دیسک صفحه ای استفاده می شود.

شیرهای سوزنی اینسترومیت مدل IV10، فرآیند را از تجهیزات اندازه گیری مانند گیج فشار، سوئیچ و ترانسمیتر جدا می کند.از این مدل شیرهای سوزنی برای جداسازی سایر تجهیزات جهت کالیبراسیون مجدد و تعویض به طور ایمن استفاده می شود.  همچنین در شیرهای سوزنی InstruMate مدل IV10 با اتصال (Vent) میتوان سیالات را به اتمسفر تخلیه کرد.

در ساختار شیر سوزنی فرسایش اجزای آب بندی شیر به دلیل حرکت خطی استم کاهش می یابد و این امر به خصوص با باز و بسته شدن مکرر شیر طول عمر آن را افزایش می دهد. بر اساس طراحی  Blow-out شیر سوزنی، ایمنی سیستم در کاربردهایی با فشار بالا بهبود می یابد.

شیر سوزنی چند پورت مدل IV10 در نسخه استاندارد مجهز به دو اتصال اضافی است که این اتصالات می تواند جهت تخلیه سیال Vent یا برای اتصال به تجهیزات اضافی مورد استفاده قرار گیرد. در ادامه به معرفی اجزای شیر سوزنی InstruMate مدل IV10 و بررسی مشخصات فنی آن خواهیم پرداخت.

اجزای اصلی شیر سوزنی

شیرهای سوزنی InstruMate مدل IV10 از اجزای مختلفی نظیر بدنه، استم، دیسک و غیره تشکیل می شوند. از ویژگی اصلی شیرهای سوزنی دیسک سوزنی و باریک در انتهای استم شیر می باشد که با حرکت این سوزن داخل اوریفیس شیر مسیر جریان سیالات عبوری کنترل می شود. در ادامه اجزای شیر سوزنی عبارتند از:

بدنه (Body): بدنه یا پوسته خارجی شیر که تمامی اجز داخل آن قرار دارد و نگهدارنده باقی اجزا می باشد.

استم (Stem): استم اکچویتور دستی شیر سوزنی را به دیسک متصل می کند و در واقع استم بر اساس نیرویی که از اکچویتور به آن اعمال می شود دیسک شیر را جابه جا می کند.

دیسک (Disk): قسمت متحرک شیر سوزنی می باشد که در واقع عامل کنترل یا قطع و وصل جریان است. در شیرهای سوزنی از دیسک سوزنی با متریال استنلس استیل استفاده می گردد.

سیت (Seat): سیت یا نشیمنگاه زیر دیسک قرار دارد و از نشتی سیال داخل شیر از فضای بین استم و کلاهک جلوگیری می کند و متریال آن معمولا از تفلون (PTFE) می باشد.

اکچویتور (Actuator): توسط عملگر  یا اکچویتور شیر سوزنی کنترل یا باز و بسته می شود و روی شیر سوزنی نصب می گردد. در شیر سوزنی مدل IV10 از اکچویتور دستی (Handle) استفاده شده است.

مشخصات فنی شیر سوزنی InstruMate مدل IV10

فشار کاری مجاز: 420 بار (6,000 psi)/ با متریال آب بندی از جنس PTFE تفلون 690 بار (10,000 psi)

اتصال: رزوه ای با سایزهای ½NPT½ ، ¼NPT، G

متریال (Wetted parts) در تماس با سیال: بدنه شیر استنلس استیل 316 و316L / کلاهک شیر هستلوی Hastelloy 276 و مونل Monel 400

متریال (Non-wetted parts): دسته از استنلس استیل/ قطعاتی که در تماس با سیال نیستند از جنس استیل 316L

نوع آب بندی: فلزی Metal-to-metal

اندازه سوراخ شیر: 4 میلی متر

متریال آب بندی: بر اساس محدوده دما و فشار از جنس PTFE / Graphite/ RTFE

تاییدیه ها:  API 598 / NORSOK / CRN / EAC /ASME B16.34 / NACE / MSS SP-25 / ISO 5208/ MSS SP-61 / MSS SP-99/ ASME B31.3 / ASME B1.20.1

اجزای شیر سوزنی InstruMate Needle Valve مدل IV10 Single Block

شیر سوزنی InstruMate Needle Valve مدل IV10 Single Block

مزایای شیر سوزنی InstruMate مدل IV10

شیر سوزنی ایسترومیت مدل IV10 دارای مزیت هایی نسبت به سایر شیرهای صنعتی می باشد. برخی از مزایا به شرح زیر می باشد:

  • شیر سوزنی مدل IV10 Single Block در صنایع فرآیندی مختلف از جمله نفت و گاز، پتروشیمی، صنایع شیمیایی، تولید برق، آب و فاضلاب و غیره مورد استفاده قرار می گیرد.
  • برای سیالات خورنده از قبیل مایعات و گازهایی که ویسکوزیته بالایی ندارند کاربرد دارد.
  • جهت کنترل جریان و فشار، تخلیه سیالات عبوری با دقت بالا بهترین انتخاب می باشد.
  • ابعاد کوچک و عملکرد ساده
  • گشتاور کم و عملکرد آسان عملگر دستی شیر سوزنی حتی در فشارهای بالا
  • افزایش ایمنی فرآیند
  • تعمیرات و نگهداری آسان
  • طراحی مستحکم و بدون فرسایش
  • نرخ نشتی سیت شیر سوزنی بر اساس  BS6755 / ISO 5208 تست شده است و نرخ نشتی آن A می باشد.

از معایب شیرهای سوزنی InstruMate مدل IV10 میتوان به عملکرد ضعیف در جریان های بالا، فرسایش و خرابی دیسک در سیالات با ذرات جامد اشاره کرد.

عوامل تاثیرگذار بر قیمت شیر سوزنی InstruMate مدل IV10

قیمت شیر سوزنی InstruMate مدل IV10 علاوه بر شرایط بازار و نوسانات دلار تحت تاثیر عوامل متعددی قرار می گیرد. مهمترین پارامترهای موثر بر قیمت شیر سوزنی اینسترومیت چین به شرح زیر می باشد:

جنس شیر

از مهمترین عوامل موثر بر قیمت شیر سوزنی جنس و متریال به کار رفته در ساخت آن می باشد. توجه داشته باشید متریال مختلف با توجه به سازگاری با نوع سیال، دما و فشار فرآیندی قیمت های متفاوتی دارند. به عنوان مثال شیرهای سوزنی استیل با قابلیت عملکرد در دما و فشارهای بالا از قیمت بیشتری برخودار هستند.

دما و فشار فرآیندی

هر یک از شیرهای سوزنی اینسترومیت در محدوده فشار و دمای خاصی عملکرد بهینه دارند. طبیعتا شیرهایی که محدوده فشاری گسترده تری را پوشش می دهند از لحاظ قیمت گرانتر می باشند. جنس بدنه، دیسک و سیت شیر نیز بر اساس دما و فشار فرآیندی انتخاب می شود.

سایز شیر

 ابعاد و ظرفیت شیر سوزنی از عوامل تاثیرگذار بر قیمت شیر می باشد. شیرهایی با ظرفیت جریان Cv بزرگتر عموماً قیمت بالاتری دارند.

خرید و فروش شیر سوزنی InstruMate مدل IV10

شیر سوزنی یا (Needle Valve) مدل IV10 Single Block از برند اینسترومیت با دقت و کیفیت بالا و قیمت مقرون به صرفه برای کنترل جریان و محافظت از گیج در طیف گسترده ای از فرآیندهای صنعتی کاربرد دارد.

تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع انواع شیرهای سوزنی را در برندهای متنوع (اینسترومیت، ویکا و غیره) با بهترین کیفیت و قیمت مناسب به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت شیر سوزنی InstruMate مدل IV10 Single Block با کارشناسان فنی و فروش ما در ارتباط باشید.
