شیر صافی دنده ای

شیر صافی دنده ای را می توان به عنوان یکی از تجهزات پایپینگ تعریف کرد. این تجهیز در مسیر عبور مایع قرار میگیرد و برای صاف کردن، فیلتر کردن و جدا کردن مواد جامد از سیال بکار میرود. بنابراین دلیل نام گذاری آن، این است که برای صاف کردن سیال کارایی دارد.

توضیحات

در این مطلب قصد معرفی شیر صافی دنده ای یوشی تاکی مدل SY-17 را داریم. طبق روال معمول قبل از بررسی این محصول به توضیحاتی کلی پیرامون شیر صافی و معرفی شرکت یوشی تاکی می پردازیم.

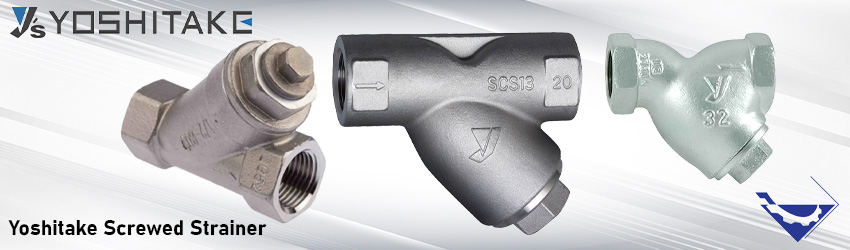

فروش شیر صافی دنده ای یوشی تاکی



شیر صافی (Strainer) دنده ای چیست؟

شیر صافی دنده ای یوشی تاکی  را می توان به عنوان یکی از تجهزات پایپینگ تعریف کرد. این تجهیز در مسیر عبور مایع قرار میگیرد و برای صاف کردن، فیلتر کردن و جدا کردن مواد جامد از سیال بکار میرود. بنابراین دلیل نام گذاری آن، این است که برای صاف کردن سیال کارایی دارد.

شیرهای صافی آلایندگی های موجود درخط لوله مانند رسوبات، زنگ زدگی ها، ترکیبات اتصال و جوش موجود را فیلتر میکند، از تجهیزات و فرآیندها در برابر اثرات و مواد مضر محافظت می‌کنند و نهایتا میزان از کار افتادگی و نیاز به  تعمیرات و نگهداری را کاهش می‌دهند.

انتخاب و بکارگیری درست شیر صافی در مکان‌های موثر (معمولاً بالادست) برای محافظت از تجهیزات گران‌قیمت در پایین دست مانند پمپ‌ها، دبی‌مترها، تله‌های بخار و شیرهای کنترل امری ضروری است.

نام گذاری شیر صافی دنده ای از این جهت است که اتصال آن ها به صورت دنده ای یا پیچی است. همچنین اگر جنس بدنه آن ها از فولاد زد زنگ یا استنلس استیل باشد، به آن ها شیر صافی دنده ای فولادی می گویند.

شیر صافی را می توان براساس پیکربندی بدنه، به دو نوع اصلی کلاس بندی کرد.

  • نوع Y
  • نوع T

شیر صافی دنده ای یوشی تاکی
شیر صافی نوع Y

در شیر صافی نوع Y، پایه فیلتر با زاویه مورب به لوله اصلی اتصال میابد. شکل این شیر به صورت “y” میباشد؛ به این دلیل آن را نوع Y نامگذاری می کنند. این نوع شیر صافی معمولاً در خطوط تحت فشار، بخار، مایع یا گاز بکار میرود، اما می تواند در شرایط خلاء یا مکش نیز بکار رود.

شیر صافی نوع T و یا نوع سبدی (Basket type)

نوع T یا نوع سبدی دارای یک چمبر عمودی است و معمولاً بزرگتر از یک شیر صافی نوع Y است. افت فشار در یک شیر صافی سبدی کمتر از نوع Y است زیرا دارای ناحیه آزاد بیشتری برای فیلتر وجود دارد. این امر آن را برای کاربردهای مایع مناسب میکند.

علاوه براین از آنجایی که ظرفیت نگهداری ذرات در آن بیشتر از شیر صافی نوع Y است، این شیر صافی در خطوط لوله بخار با قطر بزرگتر نیز بکار میرود.

معرفی شرکت یوشی تاکی

Yoshitake یک شرکت ژاپنی است که در ساخت و تامین شیرآلات، رگلاتور ها و سایر تجهیزات کنترل سیال تخصص دارد. این شرکت در سال 1949 تاسیس شد و دفتر مرکزی آن در توکیو، ژاپن قرار دارد.

خط تولید Yoshitake شامل طیف گسترده ای از شیرهای کنترل، شیرهای اطمینان، شیرهای کاهش فشار، تنظیم کننده دما و سایر تجهیزات کنترل سیال است. این محصولات در صنایع مختلفی از جمله فرآوری شیمیایی، نفت و گاز، تولید برق و مواد غذایی و آشامیدنی کاربرد دارند.

شیر صافی دنده ای یوشی تاکی

مشخصات شیر صافی دنده ای یوشی تاکی مدل SY-17

در این قسمت به بررسی برخی از مشخصات و ویژگی های شیر صافی دنده ای یوشی تاکی مدل SY-17 میپردازیم.

  • کاربرد: بخار، هوا، آب، روغن و دیگر سیالات غیر خطرناک
  • نوع محصول: نوع Y
  • سایز نامی: 15A (1/2″) – 50A (2″)
  • اتصال انتهایی: JIS Rc screwed
  • حداکثر فشار: 2MPa
  • فشار کاری: تا حداکثر 2MPa
  • دمای کاری: تا حداکثر 100°C
  • سایز مش: مش استاندار 80
  • متریال بدنه: فولاد زد زنگ
  • متریال اسکرین: فولاد زد زنگ

تجهیزصنعت یکی از برترین واردکنندگان و تامین کنندگان انواع تجهیزات پایپینگ و شیرالات صنعتی از تمامی برندهای معتبر میباشد. برای کسب اطلاعات بیشتر در خصوص محصولات، لطفا با کارشناسان ما تماس حاصل فرمایید.
