شیر صافی مخصوص بخار

شیر صافی را می توان به عنوان اتصالی در پایپینگ تعریف کرد که بر سر راه مایع برای تصفیه، فیلتر کردن و یا جداسازی از مواد جامد قرار میگیرد. بنابراین دلیل نام گزاری آن، این است که برای صاف کردن مایع بکار میرود.

توضیحات

در این مطلب قصد داریم به بررسی شیر صافی مخصوص بخار یوشی تاکی مدل SY-5 بپردازیم. قبل از بررسی این محصول ابتدا نگاهی به معرفی شیر صافی بخار و همچنین برند یوشی تاکی خواهیم داشت.

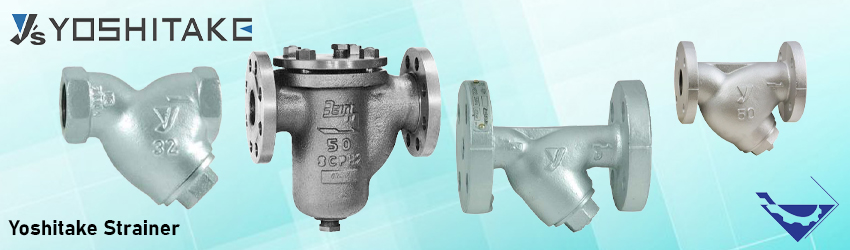

انواع شیر صافی مخصوص بخار



شیر صافی بخار چیست؟

شیر صافی (Strainer) را می توان به عنوان اتصالی در پایپینگ تعریف کرد که بر سر راه مایع برای تصفیه، فیلتر کردن و یا جداسازی از مواد جامد قرار میگیرد. بنابراین دلیل نام گزاری آن، این است که برای صاف کردن مایع بکار میرود.

صافی‌ها آلودگی های خط لوله مانند رسوب، زنگ زدگی، ترکیبات اتصال و فلز جوش موجود در خطوط لوله را می‌گیرند، از تجهیزات و فرآیندها در برابر اثرات مضر محافظت می‌کنند و در نتیجه میزان خرابی و نگهداری را کاهش می‌دهند.

بکارگیری و انتخاب صحیح شیر صافی در مکان‌های صحیح (معمولاً بالادست) برای محافظت از تجهیزات گران‌قیمت پایین دست مانند پمپ‌ها، دبی‌مترها، تله‌های بخار و شیرهای کنترل ضروری است.

شیر صافی را می توان با توجه به پیکربندی بدنه آن به دو نوع اصلی طبقه بندی کرد.

  • نوع Y
  • نوع T

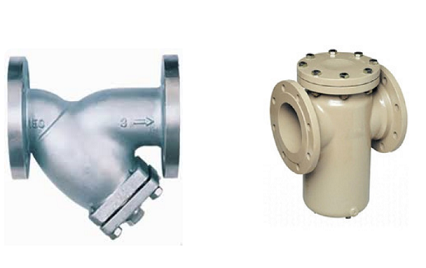

 شیر صافی مخصوص بخار نوع y  و نوع t

شیر صافی نوع Y

در شیر صافی نوع Y، پایه فیلتر با زاویه مورب به لوله اصلی متصل می شود. این شیر به شکل “y” میباشد؛ از این رو آن را به این شکل نامگزاری می کنند. این نوع معمولاً در خطوط تحت فشار، بخار، مایع یا گاز بکار میرود، اما می تواند در شرایط خلاء یا مکش نیز اعمال شود.

شیر صافی نوع T و یا سبدی

نوع T یا نوع سبدی (Basket type) دارای یک محفظه عمودی است و معمولاً بزرگتر از یک صافی نوع Y است. افت فشار در یک شیر صافی سبدی کمتر از نوع Y است زیرا دارای ناحیه آزاد بیشتری برای فیلتر است که این امر آن را برای کاربردهای مایع مناسب میسازد.

همچنین از آنجایی که ظرفیت نگهداری ذرات در آن بیشتر از صافی های نوع Y است، این شیر صافی در خطوط لوله بخار با قطر بزرگتر نیز بکار میرود.

معرفی شرکت یوشی تاکی

Yoshitake یک شرکت ژاپنی است که در ساخت و تامین شیرآلات، رگولاتورها و سایر تجهیزات کنترل سیال تخصص دارد. این شرکت در سال 1949 تاسیس شد و دفتر مرکزی آن در توکیو، ژاپن قرار دارد.

خط تولید Yoshitake شامل طیف گسترده ای از شیرهای کنترل، شیر اطمینان، شیرهای کاهش فشار، تنظیم کننده دما و سایر تجهیزات کنترل سیال است. این محصولات در صنایع مختلفی از جمله فرآوری شیمیایی، نفت و گاز، تولید برق و مواد غذایی و آشامیدنی کاربرد دارند.

مشخصات شیر صافی مخصوص بخار یوشی تاکی مدل SY-5

در این قسمت به بررسی برخی از مشخصات و ویژگی های شیر صافی مخصوص بخار یوشی تاکی مدل SY-5 میپردازیم.



  • کاربرد: بخار، هوا، آب، روغن و دیگر سیالات غیر خطرناک
  • نوع محصول: نوع Y
  • سایز نامی: 10A (3/8″) – 50A (2″)
  • اتصال انهایی: JIS Rc or NPT screwed
  • حداکثر فشار: 2MPa
  • فشار کاری: تا حداکثر 2MPa
  • دمای کاری: تا حداکثر 220°C
  • سایز مش: مش استاندار 80
  • متریال بدنه: آهن ریخته گری داکت
  • متریال اسکرین: فولاد زد زنگ



تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان تجهیزات پایپینگ، شیرالات صنعتی و شیرهای صافی از معتبرترین برندهای موجود میباشد. برای کسب اطلاعات بیشتر در خصوص محصولات لطفا با کارشناسان ما تماس حاصل فرمایید.
