شیر قفل کن هیدرولیک دوپلوماتیک

شیر قفل کن هیدرولیک (Hydraulic Lock Valve) یا چک ولو پایلوت‌دار (Pilot Operated Check Valve) یکی از مهم‌ترین تجهیزات مدارهای هیدرولیک صنعتی است که برای جلوگیری از حرکت ناخواسته سیلندرها و عملگرهای هیدرولیکی استفاده می‌شود. برند Duplomatic Motion Solutions یکی از تولیدکنندگان معتبر اروپایی در حوزه تجهیزات هیدرولیک است و سری‌های مختلف شیر قفل کن مانند MVPP ،CHM5 و CHM7 را برای کاربردهای سبک تا سنگین تولید می‌کند.

این شیرهای هیدرولیک معمولا به صورت پایلوت‌دار (Pilot Operated) طراحی می‌شوند؛ یعنی جریان روغن را در یک جهت قفل می‌کنند و تنها زمانی اجازه عبور در همان جهت را می‌دهند که فشار پایلوت اعمال شود. به همین دلیل در سیستم‌های بالابر، پرس، جک‌های هیدرولیکی، ماشین‌آلات صنعتی، تجهیزات راه‌سازی و سیستم‌های نگهدارنده بار کاربرد گسترده‌ای دارند.

اساس عملکرد شیر قفل کن هیدرولیک

اساس کار شیر قفل کن هیدرولیک بر پایه‌ی جلوگیری از برگشت جریان روغن است. زمانی که روغن در مسیر مجاز حرکت می‌کند، شیر اجازه‌ی عبور می‌دهد؛ اما در جهت مخالف، مسیر بسته می‌شود و عملگر هیدرولیکی در موقعیت خود قفل می‌شود.

در شیرهای پایلوت‌دار دوپلوماتیک، با اعمال فشار پایلوت، مخروط یا پوپت داخلی از نشیمنگاه جدا شده و مسیر جریان باز می‌شود. این طراحی باعث شرایط زیر می‌شود:

• سیلندر هیدرولیک در حالت توقف، بدون افت موقعیت باقی بماند.
• بارهای عمودی یا معلق سقوط نکنند.
• نشتی داخلی سیستم کاهش یابد.
• ایمنی سیستم افزایش پیدا کند.

علاوه بر این، مدل‌های پیشرفته‌تر مانند CHM5 و CHM7 دارای سیستم باز شدن تدریجی (Pre-opening) هستند. در این نوع پیش از باز شدن کامل شیر، فشار محبوس تخلیه می‌شود تا حرکت سیلندر نرم‌تر و بدون ضربه انجام شود.

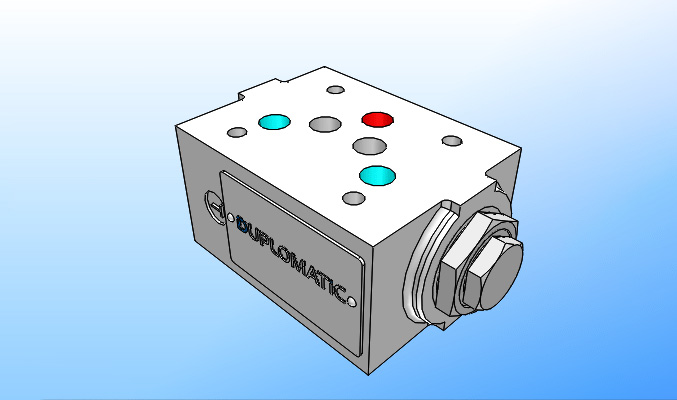

ساختار داخلی شیر قفل کن هیدرولیک Duplomatic

شیرهای قفل کن هیدرولیک Duplomatic از چند بخش داخلی مهم تشکیل شده‌اند که هرکدام نقش ویژه‌ای در کنترل جریان روغن، قفل‌کردن سیلندر و حفظ ایمنی مدار دارند. طراحی دقیق این قطعات باعث می‌شود شیر بتواند در فشارهای بالا، عملکردی پایدار و بدون نشتی داشته باشد.

پوپت

پوپت قطعه‌ای مخروطی یا استوانه‌ای است که مسیر جریان روغن را باز یا بسته می‌کند. این قطعه وظیفه اصلی قفل‌کردن جریان برگشتی و نگهداری بار را بر عهده دارد.

فنر داخلی

فنر داخلی پوپت را در حالت عادی روی نشیمنگاه نگه می‌دارد تا مسیر بسته بماند. با اعمال فشار مناسب، نیروی فنر غلبه شده و شیر باز می‌شود.

مسیر پایلوت

مسیر پایلوت کانالی است که فشار فرمان از طریق آن به شیر اعمال می‌شود. این فشار باعث آزاد شدن پوپت و باز شدن مسیر جریان در جهت مخالف می‌شود.

بدنه و نشیمنگاه

بدنه شیر معمولا از فولاد یا چدن مقاوم ساخته می‌شود تا تحمل فشارهای بالا را داشته باشد. نشیمنگاه نیز محل قرارگیری پوپت است و نقش مهمی در آب‌بندی دقیق شیر دارد.

آب‌بندی‌ها

آب‌بندی‌ها از نشت روغن در بخش‌های داخلی و خارجی شیر جلوگیری می‌کنند. کیفیت بالای سیل‌ها تاثیر زیادی در افزایش عمر شیر و عملکرد پایدار سیستم هیدرولیک دارد.

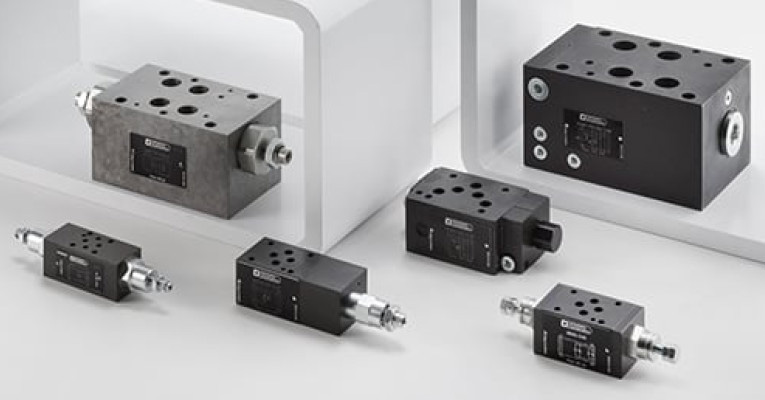

انواع شیر قفل کن هیدرولیک دوپلوماتیک

دوپلوماتیک مدل‌های مختلفی از شیرهای قفل کن را تولید می‌کند که هر کدام برای دبی و فشار مشخصی طراحی شده‌اند. مهم‌ترین مدل‌های رایج عبارت‌اند از:

شیر قفل کن هیدرولیک دوپلوماتیک MVPP

مدل MVPP یکی از شیرهای قفل کن کامپکت و پرکاربرد دوپلوماتیک است که در سایز ¼ اینچ ارائه می‌شود و برای سیستم‌های با دبی متوسط مناسب است. این شیر معمولا در یونیت‌های هیدرولیک کوچک، دستگاه‌های صنعتی سبک و جک‌های کنترلی استفاده می‌شود. مهم‌ترین مشخصات فنی MVPP در جدول زیر بیان شده است.

این مدل معمولا در زیر شیرهای کنترل جهت ISO 4401-03 نصب می‌شود و قابلیت مونتاژ با سایر شیرهای مدولار را دارد.

شیر قفل کن هیدرولیک دوپلوماتیک CHM3

مدل CHM3 یکی از شیرهای قفل کن پایلوت‌دار کامپکت دوپلوماتیک است که برای مدارهای هیدرولیک با دبی پایین‌تر طراحی شده است. این شیر معمولا در یونیت‌های هیدرولیک کوچک، ماشین‌آلات سبک و سیستم‌هایی که فضای نصب محدود دارند استفاده می‌شود و به دلیل ابعاد کوچک، نصب آسان و عملکرد دقیق، کاربرد گسترده‌ای در مدارهای صنعتی دارد. مشخصات فنی آن به شرح زیر است.

کاتالوگ شیر MVPP

کاتالوگ شیر CHM3

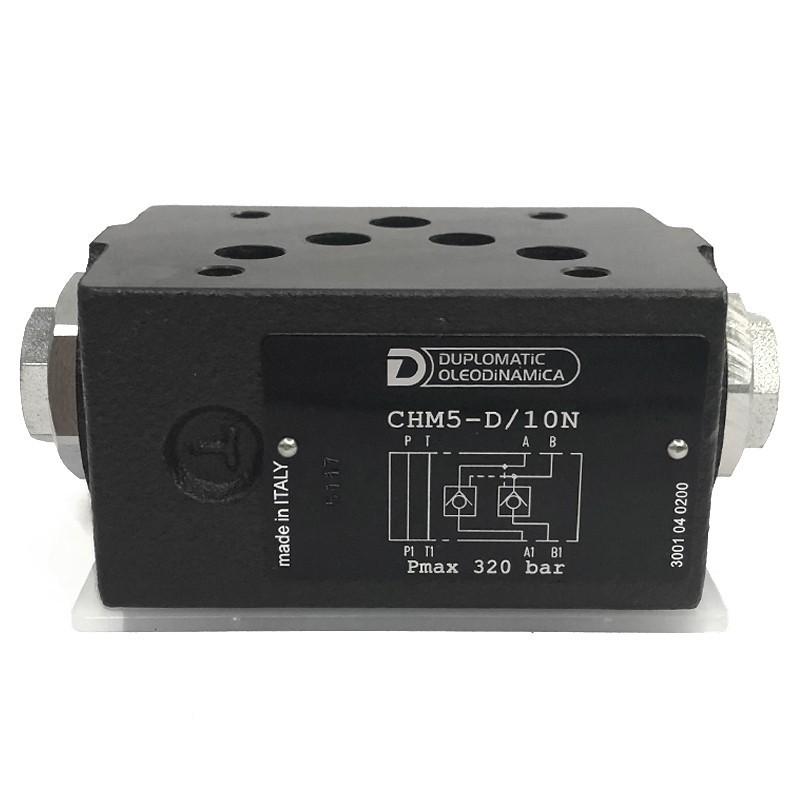

شیر قفل کن هیدرولیک دوپلوماتیک CHM5

مدل CHM5 یکی از محبوب‌ترین شیرهای قفل کن دوپلوماتیک برای سیستم‌های صنعتی متوسط است. این شیر دارای قابلیت Pre-opening بوده و حرکت نرم سیلندر را تضمین می‌کند.

طبق اعلام دوپلوماتیک، این مدل برای نصب در زیر شیرهای کنترل جهت CETOP 05 طراحی شده و می‌تواند با سایر تجهیزات مدولار نیز ترکیب شود. مشخصات فنی CHM5 در جدول زیر بیان شده است.

کاتالوگ شیر CHM5

شیر قفل کن هیدرولیک دوپلوماتیک CHM7

مدل CHM7 برای سیستم‌های سنگین و دبی بالا طراحی شده است و در ماشین‌آلات صنعتی بزرگ، تجهیزات پرس و مدارهای قدرت بالا کاربرد فراوانی دارد. این شیر می‌تواند در یک یا هر دو جهت مدار را قفل کند و معمولا در کنار شیرهای سری DSP7 مورد استفاده قرار می‌گیرد. مهم‌ترین ویژگی‌های آن به شرح جدول زیر است.

کاتالوگ شیر CHM7

تفاوت مدل‌های MVPP و CHM3 و CHM5 و CHM7

شیرهای قفل کن هیدرولیک Duplomatic در مدل‌ها و سایزهای مختلفی تولید می‌شوند تا بتوانند نیاز سیستم‌های سبک تا مدارهای صنعتی سنگین را پوشش دهند.

تفاوت اصلی این مدل‌ها در سایز، میزان دبی قابل عبور، نوع کاربرد و استاندارد نصب آن‌هاست. باید توجه داشت که انتخاب صحیح هر مدل می‌تواند تاثیر زیادی بر عملکرد، ایمنی و راندمان سیستم هیدرولیک داشته باشد.

کاربردهای شیر قفل کن هیدرولیک دوپلوماتیک

شیرهای قفل کن هیدرولیک Duplomatic برای جلوگیری از حرکت ناخواسته سیلندرها، حفظ ایمنی تجهیزات و کنترل پایدار بار در صنایع مختلفی استفاده می‌شوند. به ویژه کاربرد این تجهیزات به دلیل عملکرد دقیق و تحمل فشار بالا، در بسیاری از ماشین‌آلات صنعتی و هیدرولیکی شناخته شده است.

• ماشین‌آلات راه‌سازی: برای قفل‌کردن جک‌های هیدرولیکی در بیل مکانیکی، لودر و جرثقیل‌ها استفاده می‌شود.
• بالابرهای هیدرولیکی: مانع سقوط ناگهانی سکو یا کابین در زمان قطع فشار می‌شود.
• پرس‌های صنعتی: موقعیت جک پرس را در فشارهای بالا ثابت نگه می‌دارد.
• دستگاه‌های تزریق پلاستیک: برای کنترل دقیق حرکت قالب و جلوگیری از برگشت ناخواسته روغن کاربرد دارد.
• خطوط تولید صنعتی: در عملگرهای هیدرولیکی برای تثبیت موقعیت و افزایش ایمنی استفاده می‌شود.
• تجهیزات معدنی: در سیستم‌های هیدرولیکی سنگین با فشار کاری بالا عملکرد مطمئنی ارائه می‌دهد.
• جرثقیل‌ها: از افتادن بار در هنگام توقف یا قطع مدار هیدرولیک جلوگیری می‌کند.
• سیستم‌های نگهدارنده‌ی بار: بار را بدون حرکت و افت موقعیت در مدار حفظ می‌کند.
• جک‌های عمودی: مانع پایین آمدن ناخواسته سیلندر در حالت توقف می‌شود.

مزایای شیر قفل کن هیدرولیک Duplomatic

محصولات دوپلوماتیک به دلیل کیفیت ساخت ایتالیایی و تطابق با استانداردهای ISO/CETOP در صنایع مختلف شناخته شده‌اند. مهم‌ترین مزایای شیر قفل کن این برند عبارت‌اند از:

• تحمل فشار بالا تا ۳۵۰ بار
• آب‌بندی دقیق با Cone Seal
• جلوگیری از افت فشار و نشتی داخلی
• قابلیت نصب مدولار (Modular)
• امکان ترکیب با شیرهای کنترل جهت CETOP
• عملکرد نرم و بدون شوک
• دوام بالا در شرایط صنعتی سنگین
• سازگاری با طیف گسترده‌ای از روغن‌های هیدرولیک

از آنجا که بسیاری از این شیرها مطابق استاندارد ISO 4401 طراحی شده‌اند، به راحتی روی بلوک‌ها و شیرهای کنترلی استاندارد نصب می‌شوند.

نحوه انتخاب شیر قفل کن مناسب

انتخاب صحیح شیر قفل کن هیدرولیک نقش مهمی در ایمنی، عملکرد پایدار و عمر تجهیزات هیدرولیکی دارد. برای انتخاب مدل مناسب باید عواملی مانند دبی سیستم، فشار کاری، نوع نصب و نحوه عملکرد مدار بررسی شوند تا شیر بتواند بدون افت فشار یا نشتی، عمل قفل‌کردن را به‌درستی انجام دهد.

برای انتخاب صحیح شیر قفل کن هیدرولیک باید چند پارامتر مهم بررسی شود:

دبی سیستم

دبی روغن باید کمتر از ظرفیت اسمی شیر باشد. برای نمونه، MVPP برای دبی‌های سبک، CHM5 برای دبی متوسط و CHM7 برای دبی‌های سنگین مناسب هستند.

فشار کاری

باید حداکثر فشار مدار با فشار مجاز شیر مطابقت داشته باشد. شیرهای دوپلوماتیک معمولا تا ۳۵۰ بار را تحمل می‌کنند.

نوع نصب

استاندارد CETOP یا ISO شیر باید با بلوک و شیر کنترل جهت سیستم سازگار باشد.

نوع عملگر

باید مشخص شود که قفل شدن در یک جهت لازم است یا هر دو جهت.

تفاوت شیر قفل کن با شیر یکطرفه معمولی

شیر قفل کن هیدرولیک و شیر یکطرفه معمولی هر دو برای کنترل جهت جریان روغن در مدار هیدرولیک استفاده می‌شوند، اما عملکرد و کاربرد آن‌ها تفاوت‌های مهمی با یکدیگر دارد.

شیر یکطرفه تنها اجازه‌ی عبور روغن در یک جهت را می‌دهد، در حالی که شیر قفل کن پایلوت‌دار علاوه بر جلوگیری از برگشت جریان، می‌تواند با فشار پایلوت کنترل شده و در زمان مورد نیاز باز شود. به همین دلیل شیرهای قفل کن در مدارهایی که نیاز به نگهداری بار، تثبیت موقعیت سیلندر و افزایش ایمنی دارند، کاربرد بسیار گسترده‌تری نسبت به شیرهای یکطرفه ساده دارند.

نکات نصب شیر قفل کن هیدرولیک

نصب صحیح شیر قفل کن هیدرولیک تاثیر مستقیمی بر عملکرد، ایمنی و عمر سیستم هیدرولیک دارد. رعایت اصول نصب باعث می‌شود شیر بتواند بدون نشتی، افت فشار یا عملکرد ناپایدار، عمل قفل‌کردن سیلندر و نگهداری بار را به‌درستی انجام دهد.

استفاده از روغن هیدرولیک تمیز

آلودگی روغن می‌تواند باعث گیرکردن پوپت یا آسیب به آب‌بندی داخلی شیر شود. استفاده از روغن تمیز با استاندارد مناسب، عمر شیر قفل کن را افزایش می‌دهد.

توجه به جهت نصب شیر

روی بدنه شیرهای Duplomatic معمولا جهت جریان با علامت مشخص شده است. نصب اشتباه می‌تواند عملکرد قفل‌کردن را مختل کرده و باعث حرکت ناخواسته سیلندر شود.

انتخاب صحیح مسیر پایلوت

خط پایلوت باید به‌درستی طراحی و متصل شود تا شیر در زمان مناسب باز شود. طراحی نامناسب مسیر پایلوت ممکن است باعث شوک یا بازشدن ناقص شیر شود.

استفاده از بلوک استاندارد CETOP

برای نصب مدولار، بهتر است از بلوک‌ها و زیرشیری‌های استاندارد CETOP یا ISO استفاده شود. این کار باعث آب‌بندی بهتر و کاهش نشتی در مدار می‌شود.

جلوگیری از ورود هوا به مدار

وجود هوا در سیستم هیدرولیک می‌تواند عملکرد شیر قفل کن را ناپایدار کند. هواگیری کامل مدار پس از نصب، حرکت نرم‌تر سیلندر را تضمین می‌کند.

بررسی فشار کاری سیستم

پیش از راه‌اندازی باید اطمینان حاصل شود که فشار مدار از محدوده مجاز شیر بیشتر نباشد. فشار بیش‌ازحد می‌تواند به قطعات داخلی شیر آسیب وارد کند.

استفاده از اتصالات مناسب

اتصالات و شیلنگ‌های هیدرولیک باید متناسب با فشار و دبی سیستم انتخاب شوند. استفاده از اتصالات نامناسب ممکن است باعث نشتی یا افت فشار در مدار شود.

دلیل محبوبیت شیرهای قفل کن دوپلوماتیک

محصولات دوپلوماتیک از جمله شیرهای CHM و MVPP، به چند دلیل اصلی در میان کاربران صنعتی به ویژه در صنایع نفت، فولاد، ماشین‌سازی و اتوماسیون صنعتی محبوب هستند:

• کیفیت ساخت بالا
• عمر طولانی
• عملکرد دقیق
• تنوع مدل‌ها
• سازگاری با استانداردهای جهانی
• خدمات صنعتی گسترده
• طراحی مدولار و کم‌حجم

کنترل ساده جریان با شیر قفل کن دوپلوماتیک

شیر قفل کن هیدرولیک Duplomatic را باید از تجهیزات مهم برای حفظ ایمنی و پایداری مدارهای هیدرولیک دانست. این شیرها با جلوگیری از حرکت ناخواسته سیلندرها، نقش مهمی در کنترل بار و جلوگیری از سقوط تجهیزات دارند.

مدل‌های MVPP و CHM3 و CHM5 و CHM7 هرکدام برای ظرفیت‌ها و کاربردهای متفاوتی طراحی شده‌اند و با استانداردهای CETOP و ISO سازگاری کامل دارند. اگر سیستم شما به نگهداری دقیق بار، ایمنی بالا و کنترل نرم حرکت نیاز دارد، استفاده از شیرهای قفل کن پایلوت‌دار دوپلوماتیک می‌تواند انتخابی حرفه‌ای و مطمئن باشد.
