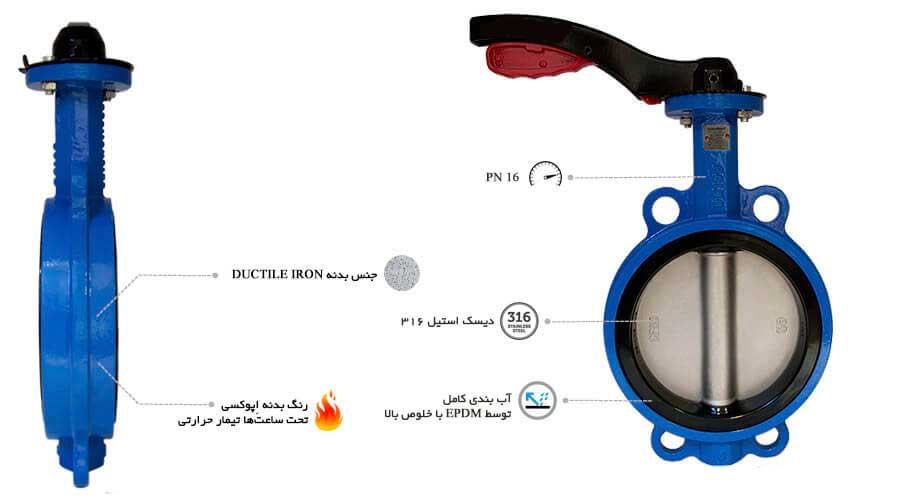

شیر پروانه‌ ای اینسترومیت

  • رنگ بدنه اپوکسی تحت ساعت‌ها تیمار حرارتی
  • GEAR زنگ نزن با ده دندانه استاندارد و محکم
  • EPDM با خلوص بالا – نشت آب ممنوع
  • بسته بندی محکم و تسمه کشی شده
  • تولید شده تحت استاندارد‌های DIN, ASME, Ghost, JIS

توضیحات

شیر پروانه ای اینسترومیت محصول شرکت اینسترومیت واقع در چین، یک نوع شیر پروانه است که عملکردی مشابه شیر توپ دارد و امکان بسته شدن سریع را فراهم می‌کند. شیرهای پروانه استرومیت به دلیل هزینه کمتر و وزن سبک، بیشتر در مورد استفاده قرار می‌گیرند.

شیر پروانه‌ ای اینسترومیت

در شیرهای پروانه ای ، دیسک در مرکز لوله واقع است و با استفاده از یک میله و اکچویتور، دیسک به صورت موازی یا عمود بر جریان یا فلو قرار می‌گیرد. اکچویتور قابل چرخش است تا دیسک را به زاویه مورد نظر در آورده و جریان سیال را کنترل کند.

شیر پروانه اینسترومیت یک نوع شیر یک چهارم چرخش است، به این معنی که وقتی دیسک یک چهارم چرخش می‌کند، شیر به‌طور کامل باز یا بسته می‌شود. وقتی شیر بسته است، دیسک به گونه‌ای چرخانده می‌شود که مسیر را به‌طور کامل مسدود می‌کند و جریان سیال را متوقف می‌کند.

وقتی شیر کاملاً باز یا اپن است، دیسک به زاویه‌ای چرخش می‌کند که مسیر سیال را تقریباً بدون محدودیت فراهم بکند. همچنین، شیر قابل تنظیم است و می‌توان آن را به طور تدریجی باز کرد تا جریان سیال را کنترل کند. شیر پروانه اینسترومیت انواع مختلفی دارد که برای فشارها و استفاده‌های مختلف مناسب هستند.

اجزای شیر پروانه ای اینسترومیت

شیر پروانه ای دارای اجزای اصلی زیر است:

بدنه (Body) : بدنه شیر پروانه ای اینسترومیت یک قسمت اصلی است که بین دو فلنج لوله قرار می گیرد. بدنه می تواند به صورت لاگی (Lug) ، ویفری (Wafer) و فلنجی (Flang) باشد.

دیسک (Disk) : دیسک شیر به شکل یک صفحه دایره ای شبیه به پروانه است که حول محور عمودی (محور شفت) آزادانه چرخش می کند. دیسک در حالت باز و بسته شدن شیر نقش اصلی را ایفا می کند. دیسک شیر های پروانه ای با توجه به بدنه شیر به دو نوع هم مرکز (Centric) و دیسک غیر هم مرکز (Eccentric) نیز تقسیم می شوند.

آستری یا آب بند (Liner) : آستری یا آب بند یک لایه محافظتی است که بین لبه دیسک و سیت قرار می گیرد. این لایه می تواند از جنس فلزی یا مواد غیر فلزی مانند PTFE باشد.

نشیمنگاه (Seat) : نشیمنگاه در بدنه شیر قرار می گیرد و وظیفه ایجاد محل برخورد صحیح بین دیسک و آستری را دارد. مواد سیت می تواند از جنس فلزی یا مواد غیر فلزی باشد.

محور(Shaft) : محور شفت در وسط بدنه قرار دارد و دیسک را در حالت چرخش حول آن قرار می دهد.

عملگر(Actuator) : عملگر شیر پروانه ای اینسترومیت مسئول کنترل باز و بست شدن شیر است. این عملگر می تواند به صورت دستی (دستی)، مکانیکی (گیربکس) یا اتوماتیک (پنوماتیک، الکتریکی یا هیدرولیک) عمل کند.

شیر پروانه‌ ای اینسترومیت

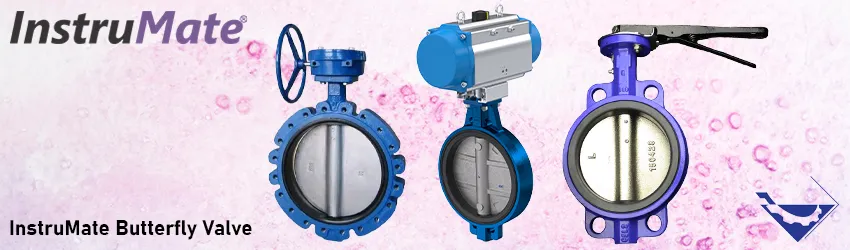

انواع شیر پروانه ای اینسترومیت از لحاظ نوع اکچویتور

شیر پروانه اینسترومیت می‌تواند از چهار نوع عملگر یا اکچویتور برای حرکت دادن آن استفاده کند. این انواع عملگرها عبارتند از:

1. اکچویتور دستی یا اهرمی: این نوع شیر پروانه دارای یک دسته ساده و یک دسته متحرک است. با فشار دادن دسته متحرک به سمت دسته ثابت، شیر به راحتی باز و بسته می‌شود.

2. اکچویتور گیربکسی: در این نوع، اکچویتور با استفاده از یک گیربکس کار می‌کند. گیربکس می‌تواند حلزونی یا پیچی باشد و نیرو را به شافت و دیسک شیر منتقل می‌کند. با چرخاندن گیربکس، شیر به راحتی باز و بسته می‌شود.

3. اکچویتور پنوماتیکی: در این نوع، اکچویتور با استفاده از نیروی پنوماتیک (باد) کار می‌کند. این نوع شیر پروانه به عنوان یکی از سریع‌ترین شیرهای پروانه عمل می‌کند و با استفاده از کمپرسور باد، به راحتی باز و بست می‌شود.

4. اکچویتور برقی: در این نوع، اکچویتور با استفاده از نیروی الکتریکی کار می‌کند. شیر پروانه با عملگر برقی قادر است به صورت خودکار و بدون نیاز به اپراتور، خطوط پایپینگ را باز و بست کند. البته زمان لازم برای باز و بست شدن در این نوع بیشتر از نوع پنوماتیکی است.

این انواع عملگرها بسته به نیاز و شرایط مورد استفاده، برای حرکت دادن شیر پروانه اینسترومیت استفاده می‌شوند.

انواع شیر پروانه ای اینسترومیت از نظر نوع اتصال

شیر پروانه ای اینسترومیت ویفری (Butterfly Valve Wafer Type) یکی از مدل‌های پرمصرف و پراستفاده در شیر پروانه ای اینسترومیت است. این نوع شیر پروانه از دو سوراخ بالا و دو سوراخ پایین به فلنج متصل می‌شود.

طراحی سبک و وزن کم این شیر پروانه، باعث می‌شود این مدل به عنوان یکی از مدل‌های محبوب باشد. سیت شیر پروانه ای ویفری قسمتی است که بیشترین فرسودگی را در طول استفاده می‌کند و به مرور زمان نیاز به تعویض دارد.

شیر پروانه‌ ای اینسترومیت

شیر پروانه ای اینسترومیت لاگ (Butterfly Valve Lug Type) نیز یک نوع دیگر از شیر پروانه ای اینسترومیت است. این مدل از لحاظ ضخامت بدنه و تعداد سوراخ میان شیر پروانه ویفری و شیر پروانه فلنجی قرار می‌گیرد. طراحی این شیر پروانه در برخی موارد از شیر پروانه ویفری و در برخی موارد از شیر پروانه فلنج دار متفاوت است.

شیر پروانه‌ ای اینسترومیت

شیر پروانه ای اینسترومیت فلنج دار (Butterfly Valve Flange Type) نیز یکی از مدل‌های شیر پروانه ای اینسترومیت است که بیشترین عرض را در بین مدل‌های مختلف دارد. ضخامت بدنه این شیر پروانه در ارتباط مستقیم با فشار کاری آن است و در کلاس‌های بالاتر، ضخامت بیشتری دارد. این نوع شیر پروانه به عنوان یکی از مدل‌های قدرتمند و قابل اعتماد شناخته می‌شود.

شیر پروانه‌ ای اینسترومیت

خرید و فروش شیر پروانه ای اینسترومیت

شیر پروانه ای اینسترومیت یک نوع شیر کنترلی است که برای کنترل جریان سیال در یک لوله یا خط لوله استفاده می‌شود. طراحی شیر پروانه اینسترومیت به شکل یک دیسک گرد است که به وسیله یک محور درون بدنه شیر قرار دارد و با چرخش آن دیسک، جریان سیال می‌تواند مسدود یا باز شود.

شیر پروانه ای اینسترومیت دارای ویژگی‌هایی مانند سادگی ساختار، حجم کوچک، وزن سبک و قابلیت کنترل دقیق جریان است. این شیرها به صورت دستی یا با استفاده از مکانیزم هیدرولیک یا پنوماتیک کنترل می‌شوند.

شیر پروانه ای اینسترومیت در صنایع مختلفی مانند صنایع نفت و گاز، صنایع شیمیایی، آب و فاضلاب، نیروگاه‌ها و سیستم‌های حرارتی استفاده می‌شود. آنها قادر به تحمل فشارهای بالا و دماهای متغیر هستند و به عنوان یک راهکار کارآمد برای کنترل جریان سیال در سیستم‌های صنعتی شناخته می‌شوند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ شیر پروانه ای اینسترومیت ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه شیر پروانه ای اینسترومیت را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت شیر پروانه ای اینسترومیت و خرید شیر پروانه ای اینسترومیت و فروش شیر پروانه ای اینسترومیت ارائه دهند و شما را در انتخاب بهترین مورد هدایت کنند.

عوامل تاثیر گذار بر قیمت شیر پروانه ای اینسترومیت

عوامل تأثیرگذار بر قیمت شیر پروانه ای اینسترومیت عبارتند از:

اندازه و قطر شیر:

اندازه و قطر شیر پروانه ای اینسترومیت بر قیمت آن تأثیر می‌گذارد. شیرهای با قطر بزرگتر معمولاً هزینه بیشتری دارند.

جنس بدنه:

نوع جنس بدنه شیر، مانند فولاد کربنی، استنلس استیل، آلومینیوم و غیره، بر قیمت تأثیر می گذارد. جنس های با کیفیت بالاتر معمولاً هزینه بیشتری دارند.

نوع مهر و سیل:

نوع مهرها و سیل‌های استفاده شده در شیر پروانه ای نیز بر قیمت آن تأثیر می‌گذارد. سیل‌های با کیفیت بالا می‌توانند هزینه را افزایش دهند.

فشار کاری:

شیرهایی که برای فشارهای بالا طراحی می شوند، معمولاً هزینه بیشتری دارند. قابلیت تحمل فشار بالا بر قیمت تأثیر می‌گذارد.

نوع عملکرد:

شیرهای پروانه ای می‌توانند دارای عملکرد دستی، الکتریکی، هیدرولیک یا پنوماتیک باشند. نوع عملکرد مورد نیاز بر قیمت شیر تأثیر می‌گذارد.

استانداردها و گواهینامه‌ها:

شیرهایی که استانداردها و گواهینامه‌های مربوطه را دارند، ممکن است هزینه بیشتری داشته باشند.

تکنولوژی و نوآوری:

شیرهایی که از تکنولوژی پیشرفته و نوآوری‌های جدید بهره می‌برند، ممکن است هزینه بیشتری داشته باشند.

تعداد و نوع اتصالات:

تعداد و نوع اتصالات مورد نیاز برای نصب و اتصال شیر نیز می‌تواند بر قیمت آن تأثیر بگذارد.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت اینسترومیت تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، اینسترومیت بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی اینسترومیت می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله اینسترومیت میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
