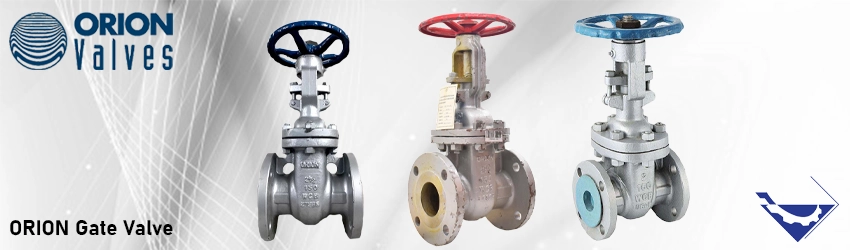

شیر کشویی اوریون

توضیحات

شیر دروازه ای یا کشویی اوریون (Orion Gate Valve) یک نمونه از شیرهای ON/OFF است که برای قطع و وصل کامل جریان در خطوط پایپینگ استفاده می‌شود. این شیرها به آسانی قابل نصب و راه‌اندازی هستند. اوریون یکی از برندهای معروف ایتالیا است و شیرهای آن از جنس استنلس استیل و فولادی ساخته می‌شوند.

طراحی شیر کشویی برند اوریون بر اساس استاندارد API 600 انجام شده است و در کلاس‌های کاری مختلف از جمله 150، 300، 600 و غیره در دسترس هستند.

ویژگی های شیر کشویی اوریون

1. شیر کشویی اوریون (Orion Gate Valve) یکی از شیرهای ON/OFF است و برای قطع و وصل کامل جریان در خطوط پایپینگ استفاده می‌شود.
2. این شیرها به آسانی قابل نصب و راه‌اندازی هستند.
3. برند اوریون یکی از برندهای مشهور بازار است و ساخت ایتالیا است.
4. شیرهای کشویی اوریون از جنس استنلس استیل و فولادی ساخته می‌شوند.
5. طراحی این شیرها براساس استاندارد API 600 انجام می‌شود.
6. طبق این استاندارد، شیرهای کشویی اوریون در کلاس‌های کاری مختلف از جمله 150، 300، 600 و غیره قابل تهیه هستند.
7. بدنه شیر اوریون معمولاً از فولاد ریختگی یا فورج ساخته می‌شود و از جنس استنلس استیل یا فولاد کربنی استفاده می‌شود.
8. شیرهای کشویی اوریون دارای محور پیچ و مهره  هستند. با چرخش محور پیچ و مهره،گوه به صورت بالا و پایین حرکت می‌کند.
9. ستون شیر به صورت بالا آمده (Rising Stem) است و با چرخش محور پیچ و مهره به بالا و پایین حرکت می‌کند.
10. عامل عملکردی شیر غیر بالابر (Non-Rising Operator) است، به این معنی که طول ستون بازتابی بر وضعیت شیر ندارد.
11. شیرهای کشویی اوریون دارای بک سیت (Backseat) هستند که امکان تعویض گسکت در فشار را فراهم می‌کند.
12. در صورت درخواست، حلقه لانترن (Lantern Ring) نیز در این شیرها در نظر گرفته می‌شود.
13. برای عملکرد بهتر، نصب شیرهای کشویی اوریون با محور عمودی و جریان افقی توصیه می‌شود. در موارد خاص، می‌توان موارد ویژه‌ای را بررسی و توسعه داد.

اجزای شیر کشویی اوریون

 اجزای شیر کشویی اوریون به شکل زیر است:

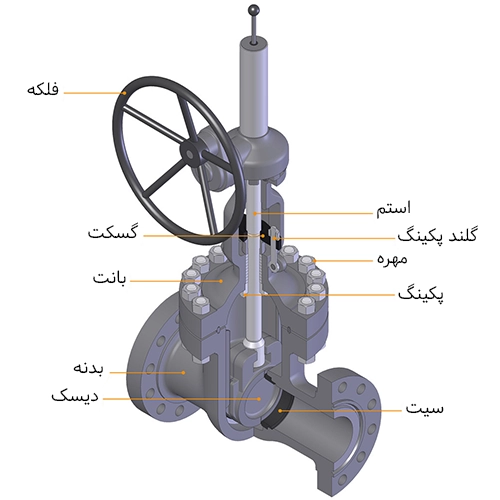

اجزای شیر کشویی اوریون

1. عملگر (OPERATOR):
عملگر بصورت دستی است و از جنس فولاد می باشد.

2. گلند و فلنج (GLAND AND FLANGE):
– این قطعات از فولاد ریخته شده ساخته شده و معمولاً در دو قطعه تأمین می‌شوند.
3. پیچ و مهره گلند (GLAND BOLTS AND NUTS):
پیچ‌های گلند از جنس فولاد ریخته شده ساخته شده‌اند و آنها با پین‌های محوری به بانت پیوسته شده‌اند.

4. پیچ‌های بانت (BONNET BOLTING):
پیچ‌های بانت از جنس فولاد آلیاژی تولید شده‌اند و طبق استاندارد مناسب ASTM ساخته می‌شوند. اتصال بدنه به بانت براساس استاندارد ASME VIII DIV 1 طراحی شده است.

5. بدنه (BODY):
بدنه از جنس کربن یا استنلس استیل است و در بسیاری از CRA های دیگر نیز در دسترس است. طراحی آن با دقت برای اطمینان از قابلیت اعتماد کامل و نگهداری آسان انجام شده است. ابعاد اساسی، به عبارتی ضخامت دیواره و فلنج ها با استانداردهای API و ASME مربوطه سازگار هستند. اتصال بدنه به بانت بصورت گرد است، به استثنای کلاس 150 که به صورت بیضی است.
6. بانت (BONNET):
همانند بدنه، بانت نیز از جنس کربن یا استنلس استیل بوده و در بسیاری از CRA های دیگر نیز در دسترس است. دستگیره‌های بالابری می‌توانند به صورت یکپارچه روی سطح بانت اعمال بشوند.

7. بوشینگ بانت (BONNET BUSHING):
بوش بانت یا بوش عقب بخشی از تریم شیر است. طراحی آن امکان بسته بندی مجدد شیر بدون تخلیه و خروج هوا از شیر را فراهم می‌کند.

8. استم (STEM):
استم جزء تریم شیر است و در مطابقت با استاندارد API 600 یا نیازهای مشتری در مواد مختلفی در دسترس است.این قسمت دارای سر شکل حرف T است.

9. حلقه‌های سیت (SEAT RINGS):
حلقه‌های جوش داده شده به عنوان استاندارد تأمین می‌شوند. این حلقه‌ها جزء تریم شیر هستند. آنها می‌توانند برای نصب و تفکیک آسان باشند.

10. گوه (WEDGE):
گوه جزء تریم شیر است. آن به صورت فورج شده یا ریخته شده از جنس کربنی یا استنلس استیل و همچنین در مواد CRA نیز در دسترس است. به طور عمومی به عنوان نوع صفحه جامد تأمین می‌شود. آن با استفاده از یک اتصال به شکل حرف T، به استم متصل می‌شود.

مشخصات فنی شیر کشویی اوریون

مشخصات فنی شیر کشویی اوریون (Orion Gate Valve) به شرح زیر است:

  • نوع شیر: شیر کشویی (Gate Valve)
  • برند: اوریون (Orion)
  • منشأ: ایتالیا (Italy)
  • جنس ساخت: استنلس استیل و فولادی (Stainless Steel and Steel)
  • طراحی بر اساس استاندارد: API 600
  • کلاس‌های کاری موجود: شیرهای اوریون در کلاس‌های مختلف از جمله 150، 300، 600 و غیره قابل تهیه و استفاده هستند.
  • شرکت سازنده: Orion S.p.A

برای اطلاعات دقیق‌تر و کامل تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های این محصولات ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه شیر کشویی اوریون را ارائه می‌دهد.

لذا برای دریافت اطلاعات دقیقتر، خرید و مشاوره در مورد محصولات موجود، بهتر است با شرکت تجهیز صنعت تماس حاصل بفرمایید. این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت و خرید شیر کشویی اوریون  ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.
