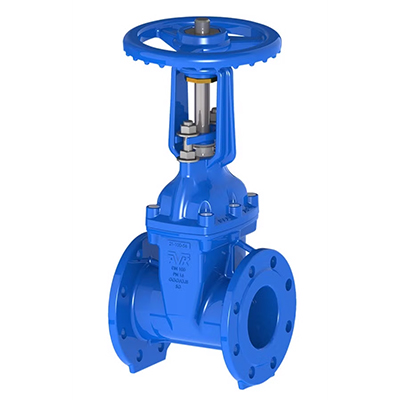

شیر کشویی زبانه فلزی

توضیحات

شیر کشویی زبانه فلزی (Gate Valve)، یکی از انواع شیرآلات صنعتی است که با دیسک یا زبانه فلزی و اتصال فلنجی جهت قطع و وصل جریان سیالات در صنایع مختلف مورد استفاده قرار می گیرد. شیرهای کشویی با نام های دیگری نظیر گیت ولو یا شیر دروازه ای نیز شناخته می شوند.

شیرهای کشویی زبانه فلزی با انواع اکچویتورهای گوناگون دستی، پنوماتیکی و برقی به کار می روند. در شیر کشویی با اکچویتور دستی (Hand Wheel) با چرخش فلکه شیر به صورت کشویی باز یا بسته می شود.

در شیرهای کشویی زبانه فلزی با اکچویتور دستی تنها با چرخش ساعتگرد شیر بسته و دیسک کاملا به طرف پایین می رود همچنین جهت باز کردن شیر با چرخش پادساعتگرد فلکه، شیر باز و دیسک کاملا به سمت بالا حرکت می کند.

شیرهای کشویی زبانه فلزی دوام بسیار بالا و قابلیت عملکرد در شرایط عملیاتی سخت از جمله فشار و دمای بالا همچنین سیالات خورنده را دارند. این شیرهای کشویی کمتر مستعد سایش، فرسایش و آسیب می باشند بنابراین برای کاربردهای سخت مناسب خواهند بود.

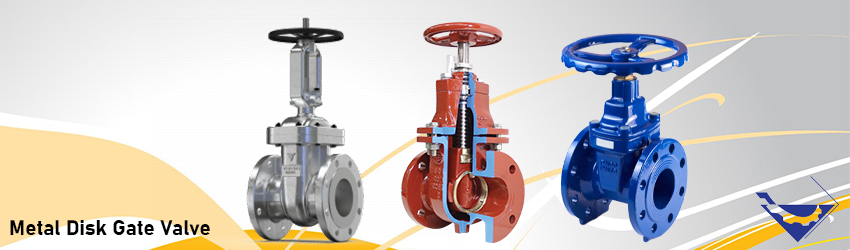

انواع شیر کشویی زبانه فلزی

شیر کشویی زبانه فلزی تنها جهت قطع و وصل جریان سیالات به کار می رود و دیسک آن تنها میتواند به صورت کاملا باز و یا کاملا بسته قرار گیرد. با توجه به اینکه دیسک شیر کشویی قابلیت نیمه باز ماندن را به دلیل فرسایش ندارد بنابراین از این شیرها برای کاربردهای کنترلی و تنظیم جریان استفاده نمی شود.

شیرهای کشویی با زبانه فلزی جهت نصب دو طرفه (Bidirectional) می باشند به این معنی که میتوان از آنها برای مسدود کردن جریان در هر دو جهت بالادست و پایین دست استفاده کرد و افت فشاری در خط لوله ایجاد نمی کند. در ادامه به معرفی و بررسی ویژگی های شیر کشویی زبانه فلزی می پردازیم.

اجزای شیر کشویی زبانه فلزی

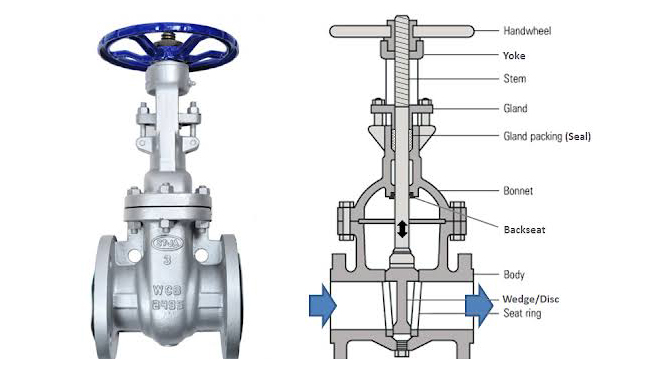

با توجه به تصویر زیر شیر کشویی زبان فلزی متشکل از اجزای مختلفی نظیر دیسک (Disk)، بدنه (Body)، استم (Stem)، نشیمنگاه (Seat) می باشد. در ادامه اجزای مختلف شیر کشویی به شرح زیر است:

بدنه (Body):

بدنه قسمت اصلی نگهدارنده شیر است و شامل سایر بخش های عملیاتی مانند دیسک و نشیمنگاه می شود. علاوه بر این عبور جریان از شیر را فراهم می کند و از هر دو طرف به پایپینگ متصل می شود.

دیسک (Disk):

دیسک از طریق استم به اکچویتور شیر متصل می شود و زمانی که اکچویتور نیروی لازم جهت باز کردن شیر را اعمال کند دیسک به بالا و پایین حرکت می کند. دیسک با توجه به متریال و کاربرد در انواع مختلفی طراحی می شود.

به عنوان مثال شیر کشویی چاقویی هر زمان که جریان حاوی مواد جامد و دوغاب های با ویسکوزیته بالا مانند خمیر کاغذ باشد به کار می رود. در واقع تیغه چاقویی مانند آن شیر را قادر می سازد تا  سیال را بریده و جریان را متوقف کند.

اجزای شیر کشویی زبانه فلزی

نشیمنگاه (Seat):

شیر کشویی زبانه فلزی دارای دو سیت می باشد که در تماس با دیسک قرار می گیرد تا از آب بندی شیر اطمینان حاصل شود.

عملگر (Actuator):

اکچویتور یا عملگر شیر کشویی در واقع نیرو و گشتاور لازم جهت باز و بسته کردن شیر را فراهم می کند. عملگر شیر می تواند به صورت دستی، گیربکسی، پنوماتیکی و برقی باشد.

استم (Stem):

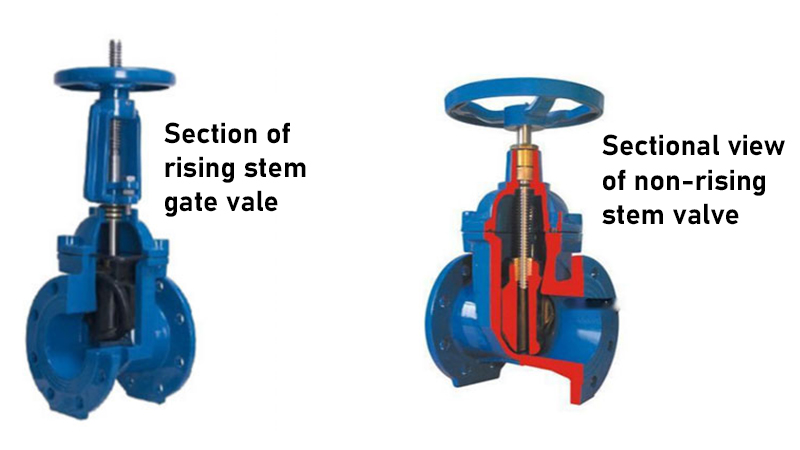

شفت یا استم میله باریکی است که هنگام بستن یا باز کردن شیر، حرکت را از اکچویتور شیر به دیسک منتقل می کند. استم شیر کشویی به دو صورت با محور ثابت (Non-rising stem) و بالارونده (Rising stem) طراحی می شود.

استم های بالا رونده به دیسک شیر ثابت می‌ شوند و با کار کردن شیر با هم بالا و پایین حرکت می کنند. این مدل استم نشان‌ دهنده بصری موقعیت شیر را فراهم می‌ کند و امکان گریس کردن استم را فراهم می‌ کند. یک مهره دور استم رزوه دار می چرخد و آن را حرکت می دهد.

اما استم های ثابت بدون بالا آمدن به داخل دیسک رزوه می شوند و با بالا و پایین رفتن دیسک در داخل شیر می چرخاند. آنها فضای عمودی کمتری را اشغال می کنند زیرا استم در داخل بدنه شیر نگه داشته می شود.

انواع استم شیر کشویی زبان فلزی

مزایای شیر کشویی زبانه فلزی

شیر کشویی زبانه فلزی با توجه به کیفیت و عملکرد در طیف گسترده ای از صنایع مختلف مورد استفاده قرار می گیرند. این شیرها دارای مزایای متعددی می باشند که برخی از آنها در موارد زیر ذکر می شود:

  • قابلیت تحمل دما و فشار بالا
  • قطع و وصل جریان سیالات مختلف
  • قابل استفاده با انواع اکچویتورهای گوناگون
  • افت فشار ناچیز
  • مقاومت بالا در برابر خوردگی سیالات
  • آب بندی عالی و طول عمر بالا
  • نصب آسان و بدون محدودیت
  • قابلیت استفاده جهت تمیز کردن خط لوله (pig running)

خرید شیر کشویی زبانه فلزی

شیر کشویی زبانه فلزی نوعی شیر دروازه ای است که در آن دیسک که جریان سیال را کنترل می کند از متریال فلز ساخته شده است. از شیرهای کشویی فلزی به دلیل دوام و مقاومت بالا در برابر دماها، فشارها و سیالات خورنده در صنایع و کاربردهای مختلفی استفاده می شود.

هنگام خرید شیر کشویی زبانه فلزی پارامترهای مختلفی نظیر دمای فرآیندی، فشار کاری، نوع اتصال، نوع اکچویتور، سایز و متریال باید در نظر گرفته شود.

شیر کشویی زبانه فلزی

تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ شیر کشویی زبانه فلزی را از سایزها و برندهای گوناگون با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات فنی بیشتر در مورد خرید و استعلام قیمت شیر کشویی زبانه فلزی برنجی با کارشناسان فنی و فروش ما در تماس باشید.
