شیر کنترل جریان زیر شیری دوپلوماتیک (Duplomatic Flow Restrictor Valve) یکی از تجهیزات کلیدی در مدارهای هیدرولیک است که وظیفهی تنظیم و محدود کردن دبی سیال را بر عهده دارد. این شیرها بهصورت مدولار و طبق استانداردهای CETOP/ISO طراحی شدهاند که بدون نیاز به لولهکشی اضافی، بین زیرشیری و شیر اصلی نصب میشوند. همین ویژگی باعث کاهش فضای اشغال شده، سادهتر شدن مونتاژ و سهولت توسعه مدار هیدرولیک میشود.
دوپلوماتیک این گروه از محصولات را در سریهای مختلفی از جمله QTM2، MERS، QTM5 و QTM7 ارائه میدهد که هر کدام برای سایز، دبی و شرایط کاری متفاوت طراحی شدهاند. وجه مشترک این خانواده، وجود یک مسیر خفهکنندهی قابل تنظیم همراه با شیر یکطرفهی داخلی است که امکان کنترل جریان در یک جهت و عبور آزاد سیال در جهت مخالف را فراهم میکند. این محصولات در نسخههای مختلف کنترل روی خط A، خط B یا هر دو عرضه میشوند و در بسیاری از ماشینآلات صنعتی، پرسها، تجهیزات اتوماسیون و سامانههای انتقال قدرت هیدرولیکی کاربرد دارند.
دیتاشیت و کاتالوگ شیر کنترل جریان زیرشیری Duplomatic
نحوه عملکرد شیر کنترل جریان زیر شیری دوپلوماتیک
عملکرد این شیرهای فلو کنترل بر پایهی ایجاد یک محدودیت قابل تنظیم در مسیر عبور روغن هیدرولیک است. با چرخاندن پیچ یا فلکه تنظیم، سطح مقطع عبور سیال تغییر میکند و در نتیجه دبی عبوری افزایش یا کاهش مییابد. در اغلب مدلهای این خانواده، چرخش پادساعتگرد باعث افزایش جریان میشود.
وجود شیر یکطرفه داخلی (Check Valve) باعث میشود که جریان در جهت کنترل شده از مسیر خفهکننده بگذرد، اما در جهت معکوس تقریباً بدون افت فشار از مسیر آزاد عبور کند. این ویژگی، امکان استفاده از شیر را برای کنترل سرعت حرکت سیلندرها یا موتورهای هیدرولیکی، بدون ایجاد محدودیت در بازگشت سیال فراهم میسازد.
در مدارهای دارای پمپ با جابهجایی ثابت، کاهش سطح عبور جریان باعث افزایش مقاومت هیدرولیکی و بالا رفتن فشار در بالادست شیر خواهد شد. در صورتی که فشار از مقدار تنظیم شدهی شیر اطمینان بیشتر شود، بخشی از روغن از طریق شیر اطمینان تخلیه میشود. به همین دلیل انتخاب محل نصب و تنظیم صحیح شیر کنترل جریان نقش مهمی در عملکرد پایدار مدار دارد. این شیرها معمولاً در آرایشهای Meter-In یا Meter-Out بسته به نوع مدار استفاده میشوند.
انواع شیر کنترل جریان زیر شیری دوپلوماتیک
دوپلوماتیک این محصولات را در چند سری اصلی عرضه میکند که هر کدام برای ظرفیت جریان و استاندارد نصب متفاوتی طراحی شدهاند.
سری QTM2
مدل QTM2 کوچکترین عضو این خانواده بوده و برای نصب روی استاندارد CETOP 02 توسعه یافته است. این مدل با حداکثر فشار کاری ۳۲۰ بار و دبی تا ۳۰ لیتر بر دقیقه برای مدارهای کوچک و تجهیزات دقیق مناسب است. امکان کنترل جریان روی خط A، خط B یا هر دو خط وجود دارد و تنظیم از طریق پیچ آلن و مهرهی قفلکن انجام میشود.
سری MERS
سری MERS برای استاندارد CETOP 03 طراحی شده و علاوه بر محدود کردن جریان، دارای شیر یکطرفه داخلی برای عبور آزاد در جهت معکوس است. این مدل تا ۵۰ لیتر بر دقیقه در خطوط کنترل شده و تا ۷۵ لیتر بر دقیقه در مسیر آزاد ظرفیت دارد و حداکثر فشار کاری آن ۳۵۰ بار است. نسخههای مختلف آن برای کنترل ورودی یا خروجی جریان و همچنین مدلهای قابل نصب معکوس (Reversible) نیز ارائه شدهاند.

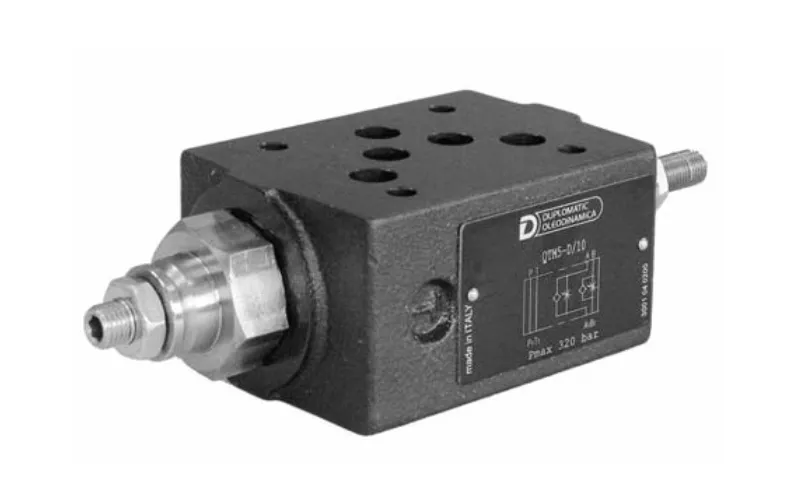

سری QTM5
QTM5 در سایز CETOP 05 عرضه میشود و برای مدارهایی با دبی بالاتر مناسب است. این مدل تا ۱۲۰ لیتر بر دقیقه جریان را کنترل میکند و امکان سفارش با پیچ تنظیم یا فلکه دستی را دارد. علاوه بر نسخههای Meter-Out، پیکربندیهای Meter-In نیز برای کنترل جریان ورودی در دسترس هستند.
سری QTM7
بزرگترین عضو این خانواده که با استاندارد CETOP 07 برای مدارهای پرظرفیت طراحی شده است. این مدل تا حدود ۲۵۰ لیتر بر دقیقه دبی را مدیریت کرده و در فشارهای کاری تا ۳۵۰ بار قابل استفاده است. نسخههای مختلف آن برای کنترل روی خط A یا هر دو خط ارائه میشوند و به دلیل ظرفیت بالا در ماشینآلات سنگین و سیستمهای صنعتی بزرگ کاربرد فراوان دارند.
جدول مشخصات فنی شیر کنترل جریان زیر شیری دوپلوماتیک
در جدول زیر مشخصات اصلی مدلهای متداول این خانواده بیان شده است:
| مدل | استاندارد نصب | حداکثر فشار کاری (بار) | حداکثر دبی (لیتر بر دقیقه) | محدوده دمای سیال (°C) | محدوده ویسکوزیته (cSt) | وزن تقریبی (kg) |
|---|---|---|---|---|---|---|
| QTM2 | CETOP 02 | ۳۲۰ | ۳۰ | ۲۰- تا ۸۰+ | ۱۰ تا ۴۰۰ | حدود ۰.۸ |
| MERS | CETOP 03 | ۳۵۰ | ۵۰ (کنترلشده) و ۷۵ (آزاد) | ۲۰- تا ۸۰+ | ۱۰ تا ۴۰۰ | حدود ۱.۳ تا ۱.۴ |
| QTM5 | CETOP 05 | ۳۵۰ | ۱۲۰ | ۲۰- تا ۸۰+ | ۱۰ تا ۴۰۰ | حدود ۲.۳ تا ۲.۵ |
| QTM7 | CETOP 07 | ۳۵۰ | ۲۵۰ | ۲۰- تا ۸۰+ | ۱۰ تا ۴۰۰ | حدود ۷.۳۵ تا ۷.۷ |
این خانواده بهطور کلی برای کار با روغنهای معدنی هیدرولیک با ویسکوزیته پیشنهادی حدود ۲۵ cSt طراحی شده و امکان استفاده از آببندهای NBR یا FPM بسته به نوع سیال وجود دارد.
مزایای شیر کنترل جریان زیر شیری دوپلوماتیک
انتخاب این محصولات در بسیاری از سامانههای هیدرولیکی به دلیل مزایای فنی و نصب آسان آنها انجام میشود. مهمترین مزایای آنها عبارتاند از:
- طراحی مدولار و نصب مستقیم بین زیرشیری و شیر اصلی بدون نیاز به لولهکشی اضافی
- اشغال فضای کمتر در تابلوها و بلوکهای هیدرولیکی
- شیر یکطرفهی داخلی برای عبور آزاد جریان در جهت مخالف
- قابلیت تنظیم دقیق دبی برای کنترل سرعت عملگرها
- عرضه در چندین سایز استاندارد CETOP برای کاربردهای مختلف
- تحمل فشار کاری بالا تا ۳۵۰ بار در اغلب مدلها
- امکان انتخاب نسخههای کنترل روی خط A، خط B یا هر دو خط
- امکان سفارش با پیچ تنظیم یا فلکه دستی در برخی مدلها
- سازگاری با دامنهی وسیعی از ویسکوزیتهی روغن هیدرولیک
- کیفیت ساخت مناسب برای استفاده مداوم در محیطهای صنعتی
کاربردهای شیر کنترل جریان زیر شیری دوپلوماتیک
این شیرها به دلیل ساختار فشردهای که دارند و کنترل دقیق جریان را فراهم میکنند، در صنایع مختلف کاربرد دارند. از مهمترین زمینههای کاربرد میتوان به موارد زیر اشاره کرد.
- کنترل سرعت جکهای هیدرولیکی در ماشینآلات صنعتی
- تنظیم سرعت موتورهای هیدرولیکی
- خطوط تولید و تجهیزات اتوماسیون کارخانهها
- دستگاههای پرس هیدرولیک
- ماشینآلات تزریق پلاستیک
- تجهیزات بستهبندی و مونتاژ
- سیستمهای بالابر و لیفت هیدرولیکی
- ماشینآلات راهسازی و عمرانی
- تجهیزات فولاد، معدن و صنایع سنگین
- مدارهای هیدرولیکی شامل نصب فشرده و توسعهپذیر
خرید شیر کنترل جریان زیرشیری دوپلوماتیک؛ راه حل آسان کنترل دبی
شیر کنترل جریان زیر شیری دوپلوماتیک یکی از پرکاربردترین تجهیزات کنترل دبی در سیستمهای هیدرولیک است که با طراحی مدولار، نصب آسان و عملکرد مطمئن، امکان تنظیم دقیق سرعت عملگرها را فراهم میکند. سریهای QTM2، MERS، QTM5 و QTM7 طیف گستردهای از ظرفیتهای جریان و استانداردهای نصب را پوشش میدهند. همچنین به دلیل وجود شیر یکطرفهی داخلی، علاوه بر محدود کردن جریان در یک جهت، عبور آزاد سیال در جهت مخالف را نیز امکانپذیر میسازند.
این ویژگیها باعث شده که این محصولات در طیف وسیعی از تجهیزات صنعتی و ماشینآلات هیدرولیکی بهعنوان راهکاری قابل اعتماد و کارآمد مورد استفاده قرار گیرند. امکان استعلام قیمت و خرید این محصول، در تجهیز صنعت فراهم شده است.
