فتوسل چشم سنسور زیمنس مشعل QRA10

فتوسل چشم سنسور زیمنس مشعل QRA10 تجهیزی میباشد که برای کنترل مقدار مشخص سوخت در مشعل های گاز سوز یا گازوئیلی مورد استفاده قرار میگیرند. برای عملکرد صحیح یک فتوسل باید آن را درون یک محفظه قرار داد و سپس محفظه را به بدنه مشعل طوری قرار داد که محتویات داخلی دیگ و شعله برای فتوسل قابل رویت باشد.

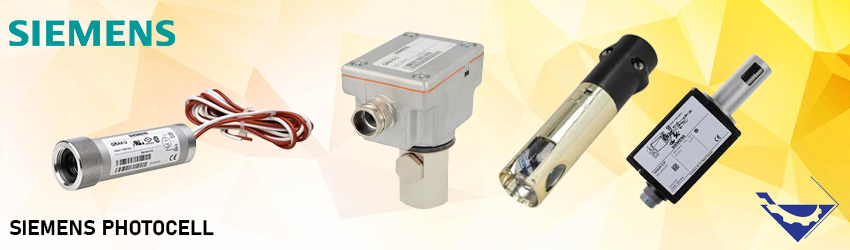

فتوسل چشم سنسور زیمنس مشعل QRA10



معمولآ فتوسل ها از صفحاتی با سایز کوچک و از جنس سرامیکی تولید میشوند و در آنها از عناصری مثل ژرمانیوم یا سیلیسیوم که از ویژگی نیمه رسانایی برخوردار هستند استفاده شده است. این ویژگی نیمه رسانایی سبب خواهد شد تا با تابیدن نور و شعله، در حباب شیشه ای آنها ولتاژ الکتریکی ایجاد خواهد شد. (الکترون های مدار آنها تحریک میگردد و جریان الکتریسیته را از خود عبور میدهند.)

همین ولتاژ و باعث عمل کردن یک کنتاکت الکتریکی خواهد شد. و یک وضعیت روشن، خاموش خواهد شد یا وضعیت خاموش به روشن تغییر وضعیت خواهد داد. فتوسل ها پس از یک زمان مشخص بعد از رویت جرقه شروع بکار می کنند و در کنترل مشعل گازی قرار می گیرند

به عبارتی دیگر فتوسل چشم سنسور زیمنس مشعل QRA10 به منظور ارائه فرمان به رله مشعل های گاز سوز، پس از تشکیل شعله و احتراق به منظور جلوگیری از انباشت سوخت در داخل کوره دیگ و احتمال بروز انفجار مورد استفاده قرار میگیرند.



انواع مشعل

مشعل ها از سوخت های مختلفی برای عملیات احتراق استفاده می کنند که این موجب کارکردهای خاص هر کدام از آنها شده است. مشعل ها از نظر سوخت گیری به چهار گروه زیر تقسیم می شوند:

  • گاز سوز: این مشعل ها سوختشان ازگاز شهری تامین می شود که میزان آن با شیر برقی گازی قابل تنظیم است.
  • گازوئیلی: در این نوع مشعل ها منبع سوخت، گازوئیل می باشد.
  • دوگانه سوز: این نمونه سوختشان ترکیبی از دو حالت قبل است( گاز و گازوئیل) و بیشترین کاربرد آنها در کارخانه ها، مجتمع های اداری و مسکونی است.
  •  مازوت سوز: یکی از بهترین نمونه های مشعل است که نصب آن آسان بوده و بسیار ایمن می باشد. کاربردهای آن بیشتر در صنعت و کارخانه های تولید مواد خوراکی میباشد.



فتوسل مشعل زیمنس مدل QRA10:

در فتوسل زیمنس مدل QRA10 دو سر مارپیچ آغشته به سولفید کادمیوم که به نور حساس وجود دارد که توسط دو رشته سیم به پایه رله مشعل متصل شده و این مجموعه درون یک محفظه شیشه ای قرار دارد. درصورت عدم تابش نور به این مجموعه مقاومت الکتریکی آن بالا خواهد رفت و جریان الکتریسیته از آن عبور نمیکند.

اما در حالت برعکس هرگاه نور به آن می تابد مقاوت الکتریکی آن کاهش و مسیر جریان الکتریسیته برقرار خواهد شد.

بنابراین وقتی مشعل روشن است فتوسل چشم سنسور زیمنس مشعل QRA10 نور را دریافت کرده و مقاومت مارپیچ کاهش می یابد. و در نتیجه جریان القایی ضعیفی در مدار رله برقرار می شود. وهنگامی که مشعل خاموش می شود و برقی به فتوسل نمی رسد مقاومت الکتریکی مارپیچ بالا میرود و جریانی به پایه دو رله نمی رسد.

فتوسل چشم سنسور زیمنس مشعل QRA10

مشخصات فنی فتوسل مشعل زیمنس مدل QRA10:

فتوسل مشعل SIEMENS مدل QRA10 تولید کشور آلمان میباشد. فتوسل زیمنس مدل QRA10 با تشخیص اشعه فرابنفش (uv) فعال میشود. این فتوسل دارای دو مدل QRA10.C و QRA10M.C میباشد.

دمای کاری مناسب برای عملکرد این فتوسل دمای 20- تا 60 درجه سانتیگراد می باشد. حساسیت این فتوسل برای مدل QRA10.C نرمال و برای مدل QRA10M.C حساس میباشد. ولتاژ کاری این فتوسل 220 ولت می باشد. حداکثر سیگنال خروجی این دستگاه (µA)600 و حداقل سیگنال خروجی مجاز (µA) 16 میباشد.

بدنه این تجهیز از آلومینیوم میباشد و دارای درجه حفاظت بدنه IP54 میباشد.



فتوسل مشعل گاز چیست؟



تجهیزصنعت تامین کننده و وارد کننده انواع تجهیزات مشعل های گاز سوز و گازوئیلی میباشد. انواع فتوسل یا چشم الکتیکی، نازل مشعل و رله مشعل از معتبر ترین برند های دنیا مانند زیمنس، هانیول، دانفوس و کروم شرودر قابل تامین میباشد. شما میتوانید برای کسب اطلاعات بیشتر در مورد قیمت ها و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید.
