فلومتر ورتکس یوکوگاوا



فلومتر ورتکس یوکوگاوا، یکی از انواع پرکاربرد فلومترهای حجمی محصول شرکت ژاپنی YOKOGAWA می باشد که میزان جریان سیالات مختلف از قبیل مایع، گاز و بخار را بر اساس سرعت سیال اندازه گیری می کند.

فلومترهای ورتکس یا گردابی یوکوگاوا (Vortex flowmeter) در مقایسه با سایر فلومترها ساختار ساده و دامنه اندازه گیری گسترده تری دارند. این فلومترها به علت عدم وجود قطعات متحرک و ساختار ساده‌ای که دارند، از عمر طولانی تر و نیاز به تعمیر و نگهداری کمتری برخوردار می باشند. همچنین دارای دقت بالا و پاسخ‌ گویی سریع به تغییرات جریان سیال خواهند بود.

فلومتر ورتکس یوکوگاوا

به طور کلی فلومتر (Flowmeter) یکی از تجهیزات مهم ابزار دقیق و اندازه گیری در صنایع فرآیندی است که میزان جریان جرمی یا حجمی سیالات مختلف از جمله مایع، گاز، بخار، پودر یا مخلوطی از این مواد را اندازه گیری می کند. به همین منظور روش های اندازه گیری مختلفی بر اساس محدوده اندازه گیری، نوع و وضعیت سیال و شرایط اندازه گیری مانند محل اندازه گیری وجود دارد.

فلومتر با نام‌های دیگری مانند دبی سنج، جریان سنج یا سنسور دبی نیز شناخته می‌ شود. اندازه گیری دبی جریان در بسیاری از صنایع  از جمله صنایع نفت و گاز، صنایع شیمیایی، پتروشیمی، آب و فاضلاب، انرژی، صنایع غذایی و دیگر کاربردهای صنعتی و تجاری ضروری است.

شرکت یوکوگاوا Yokogawa اولین فلومتر ورتکس یا گردابی جهان را در سال 1969 راه اندازی کرد. پایداری طولانی مدت و دقت بالا از ویژگی های فلومترهای ورتکس یوکوگاوا است همچنین این تجهیزات به بهبود و بهره وری فرآیند نیز کمک می کند. در ادامه به معرفی و بررسی انواع فلومتر ورتکس یوکوگاوا می پردازیم.

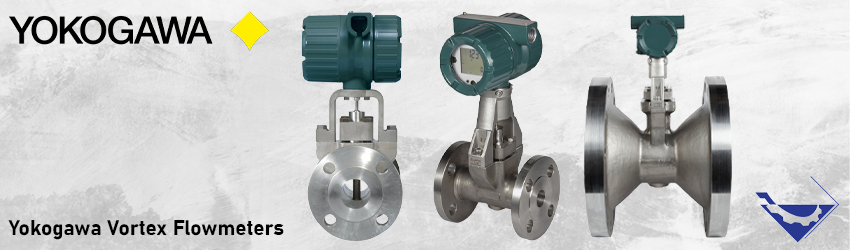

انواع فلومتر ورتکس یوکوگاوا

شرکت یوکوگاوا محصولات متنوعی از جمله فلومترهای ورتکس با انواع ویژگی‌ ها و مشخصات فنی مختلف طراحی و تولید می‌ کند. این فلومترها برای اندازه‌ گیری جریان سیال در صنایع مختلف از جمله نفت و گاز، پتروشیمی، شیمیایی، آب و فاضلاب، انرژی، خودروسازی و غیره مورد استفاده قرار می گیرند. در ادامه انواع فلومترهای ورتکس یوکوگاوا به شرح زیر می باشد:

  • فلومتر ورتکس یوکوگاوا سری VY
  • فلومتر ورتکس یوکوگاوا سری digital YEWFLO

یوکوگاوا (Yokogawa) یک شرکت بزرگ ژاپنی است که در زمینه تولید تجهیزات اندازه‌گیری و کنترل صنعتی فعالیت می‌ کند. این شرکت در سال 1915 تأسیس شده و از آن زمان به عنوان یکی از تولیدکنندگان مطرح جهانی در صنعت ابزار دقیق و تجهیزات کنترلی شناخته می‌ شود.

فلومتر ورتکس یوکوگاوا سری VY

سری VY جدیدترین فلومترهای گردابی ساخت شرکت یوکوگاوا می باشد که مانند سری YEWFLO با فناوری دیجیتال و ساختار منحصر به‌ فردی طراحی شده است. علاوه بر استحکام و پایداری عالی، به این سری فلومتر عملکردهای تعمیر و نگهداری از راه دور و عیب یابی اضافه شده است که به اطمینان از نگهداری کارآمد تجهیز کمک می کند. این ویژگی باعث افزایش راندمان تولید و طول عمر تجهیز می شود.

فلومترهای گردابی در سری VY Yokogawa محدوده جریان قابل اندازه گیری گسترده، فلنج از سایز 15 تا 400 میلی و همچنین توانایی اندازه گیری سیالات در دماهای بالا تا 450 درجه سانتیگراد و فشارهای بالا تا کلاس ASME 1500 را ارائه می دهند.

فلومترهای ورتکس یوکوگاوا VY جهت اندازه گیری جریان مایعات، گاز، بخار اشباع، بخار فوق گرم (از جریان چند فازی و مایعات چسبنده یا خورنده خودداری کنید) مورد استفاده قرار می گیرد.

همچنین فلومتر ورتکس یوکوگاوا سری VY دارای مدلهای مختلف با سنسور دمای داخلی (Built-in Temperature)، برودتی (Cryogenic)، درجه حرارت بالا، فشار بالا، سنسور دوگانه (Dual-Sensor) و نوع سوراخ کاهش یافته (کاهش اندازه 1/2) است.

محدوده دمای سیال قابل استفاده 196- تا 450 درجه سانتیگراد بستگی به نوع و جنس shedder bar دارد. همچنین دقت اندازه گیری در سیال مایع ± 0.75٪ و سیال گاز و بخار ± 1٪ است. سری VY طیف وسیعی از محصولات را با استانداردهای متنوع برای پاسخگویی به نیازهای متنوع صنایع ارائه می دهد.

ویژگی های فلومتر ورتکس یوکوگاوا سری VY

فلومتر سری VY مجهز به عملکرد تشخیص خرابی و معایب (self-diagnostic) برای کل دستگاه است. عملکردهای مختلف را میتوان به راحتی بر روی صفحه نمایش رایانه شخصی در اتاق دور از سایت مورد استفاده قرار داد و بررسی و مدیریت سلامت دستگاه و شرایط عملکرد را به طور چشمگیری بهبود بخشید.

به این ترتیب سری VY باعث افزایش کارایی و صرفه جویی نیروی انسانی در فعالیت های تعمیر و نگهداری می شود.

میله vortex shedder با ساختار حسگر منحصر به فرد دارای دو سنسور جریان و یک سنسور دمای (اختیاری) است و می تواند از بدنه جدا شود. این ساختار میله ایجاد کننده تلاطم باعث استحکام بالا و پایداری طولانی مدت می شود.

همچنین امکان تمیز کردن و جایگزینی میله مانع را بدون حذف کل دبی سنج از لوله‌کشی در زمانی که به دلیل رسوب سیال و عوامل دیگر نیاز به تعمیر و نگهداری دارد می‌دهد.

این ویژگی کمک می کند تا زمان مورد نیاز برای تعمیر و نگهداری به حداقل برسد. علاوه بر این فناوری منحصر به‌ فرد پردازش سیگنال دیجیتال به طور موثر لرزش لوله‌ ها را حذف می‌ کند و در نتیجه انداز ه‌گیری پایداری انجام می‌ شود.

از نظر مکانیکی و عملکردی با نسل های متوالی سری YEWFLO سازگار است، سری VY را می توان در همان مکان ها بدون نیاز به لوله کشی اضافی نصب کرد. این سری با طیف گسترده ای از استانداردها از جمله ضد انفجار و SIL2 مطابقت دارند.

جنس قسمت در تماس با سیال (wetted parts) از فولاد ضد زنگ دوبلکس یا آلیاژهای نیکل می باشد. در ادامه انواع مختلف سری VY ذکر شده است:

1.فلومتر ورتکس یوکوگاوا General Type

نسخه استاندارد و معمولی فلومتر ورتکس یوکوگاوا سری VY شامل اندازه اتصال از 15 تا 400 میلی متر، دمای فرآیندی از 40- درجه سانتی گراد تا 250 درجه سانتی گراد و فشار فرآیندی تا کلاس ASME 900 است.

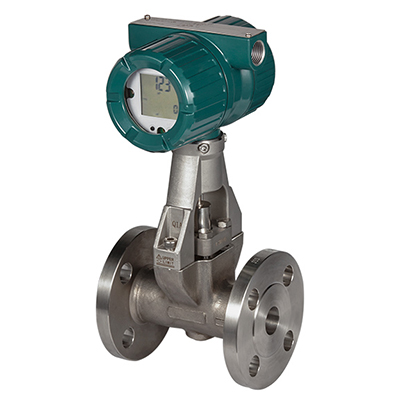

General Type-فلومتر ورتکس یوکوگاوا

  • دقت اندازه گیری: مایع ± 0.75 درصد خواندن (بستگی به عدد رینولدز دارد)/ گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: 40- درجه سانتیگراد تا 250 درجه سانتیگراد
  • حداکثر فشار فرآیندی: ASME کلاس 900، EN PN100، JIS 40K
  • دمای محیطی:  40/50- درجه سانتی گراد تا 85 درجه سانتی گراد
  • سایز اتصال ویفری: 15 تا 100 میلی متر
  • سایز فلنج: 15 تا 400 میلی متر
  • درجه حفاظت بدنه: IP66 / IP67

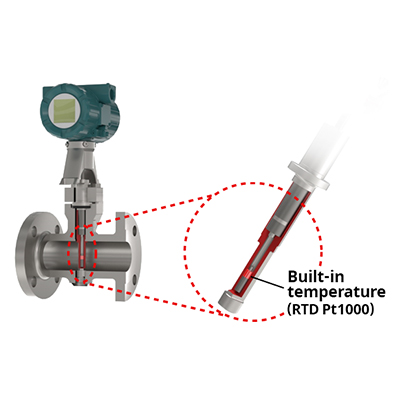

2. فلومتر ورتکس Built-in Temperature Sensor Type

در این فلومترها نوع سنسور دمای داخلی از یک سنسور دما مقامتی (Pt1000) است که در مانع  shedder bar تعبیه شده است و امکان اندازه گیری همزمان دمای سیال فرآیند را فراهم می کند.

این فلومترها با اندازه اتصال از 25 تا 300 میلی‌متر سازگار هستند و همچنین می‌توانند به همراه فلومترهای نوع با دمای بالا و نوع با سوراخ کاهش‌ یافته مورد استفاده قرار گیرند و به آنها اجازه می‌دهد طیف وسیعی از سیالات را مدیریت کنند.

محاسبات جبران در دماهای نزدیک به دمای مرکز لوله انجام می شود و امکان اندازه گیری دقیق تر نرخ جریان را فراهم می کند. سیگنال‌ های یک گیج فشار خارجی را می‌توان دریافت کرد و در محاسبات جبرانی با ورودی خارجی استفاده کرد تا از اندازه‌گیری جریان دقیق‌ تری پشتیبانی کند.

فلومتر ورتکس Built-in Temperature Sensor Type

  • نوع بدنه: معمولی/ بدنه ترکیبی از نوع سوراخ کاهش یافته (کاهش اندازه 1 یا 2)
  • نوع شیدر بار: نوع عمومی با سنسور دما، نوع بلند با سنسور دما / شیدر بار ترکیبی نوع دمای بالا با سنسور دما
  • دقت اندازه گیری: مایع ± 0.75 درصد خواندن (بستگی به عدد رینولدز دارد) / گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: 40- درجه سانتیگراد تا 250 درجه سانتیگراد (برای نوع عمومی و نوع گردن بلند) / 40- تا 400 درجه سانتی گراد (برای نوع دمای بالا)
  • حداکثر فشار فرآیندی: ASME کلاس 900، EN PN100، JIS 40K
  • دمای محیطی: -40 (/-50) درجه سانتی گراد تا 85 درجه سانتی گراد
  • سایز اتصال ویفری: 25 تا 100 میلی متر
  • سایز فلنج: 25 تا 300 میلی متر
  • درجه حفاظت: IP66 / IP67

3. فلومتر ورتکس High-Temperature / Cryogenic Type

مدلهای با دمای بالا و برودتی از متریال و سنسورهای مورد نیاز برای محیط‌ هایی با دمای بالا و دمای بسیار پایین استفاده می‌کنند. فلومتر ورتکس high-temperature با اندازه اتصال از 25 تا 400 میلی متر و دمای سیال تا 450 درجه سانتیگراد (تا 400 درجه سانتیگراد با سنسور دمای داخلی) را کنترل می کند.

فلومتر ورتکس برودتی (cryogenic) با اندازه اتصال از 15 تا 100 میلی متر دمای سیال تا 196- درجه سانتی گراد را اندازه گیری می کند.

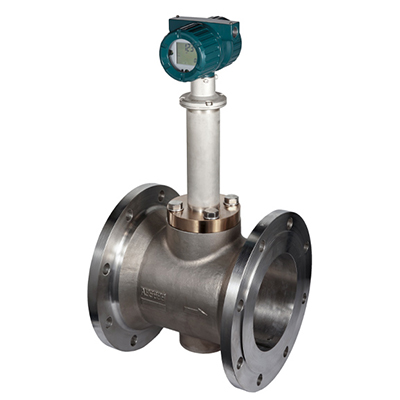

فلومتر High-Temperature - Cryogenic Type

مشخصات فنی فلومتر ورتکس نوع High-Temperature

  • نوع بدنه: معمولی/ بدنه ترکیبی نوع سوراخ کاهش یافته (کاهش اندازه 1 یا 2)
  • نوع میله شیدر: نوع درجه حرارت بالا / نوع درجه حرارت بالا با سنسور دما
  • دقت: مایع ± 0.75 درصد خواندن (بستگی به عدد رینولدز دارد)/ گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: 40- درجه سانتیگراد تا 450 درجه سانتیگراد
  • حداکثر فشار فرآیندی: ASME کلاس 900، EN PN100، JIS 40K
  • دمای محیطی: -40 (/-50) درجه سانتی گراد تا 85 درجه سانتی گراد
  • سایز اتصال ویفری: 25 تا 100 میلی متر
  • سایز فلنج: 25 تا 400 میلی متر
  • درجه حفاظت: IP66 / IP67

مشخصات فنی فلومتر ورتکس نوع Cryogenic

  • نوع بدنه: معمولی / [بدنه ترکیبی] نوع سوراخ کاهش یافته (کاهش اندازه 1 یا 2)
  • نوع میله شیدر: نوع برودتی
  • دقت: مایع ± 0.75 درصد خواندن (بستگی به عدد رینولدز دارد) / گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: -196 درجه سانتیگراد تا 250 درجه سانتیگراد
  • حداکثر فشار فرآیندی: ASME کلاس 900، EN PN100، JIS 40K
  • دمای محیطی: 40- تا 85 درجه سانتیگراد
  • سایز اتصال ویفری: 15 تا 100 میلی متر
  • سایز فلنج: 15 تا 100 میلی متر
  • درجه حفاظت: IP66 / IP67

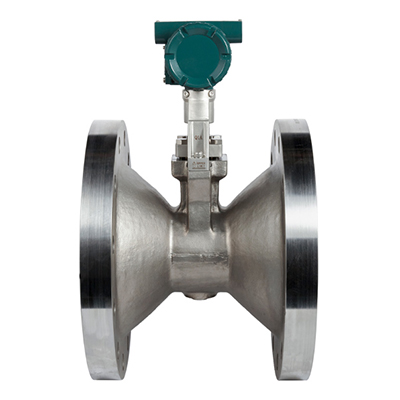

4.فلومتر ورتکس Reduced Bore Type (کاهش اندازه 1 یا 2)

فلومتر نوع سوراخ کاهش یافته مدلی است که در آن هر دو طرف بالادست و پایین دست واحد حسگر با یک کاهنده (لوله کاهش/ انبساط ) یکپارچه شده اند. به این ترتیب برای خطوطی که نرخ جریان در آنها با توجه به فصل و بار عملیاتی نوسانات زیادی دارد، ایده آل است.

فلومتر نوع حفره کاهش یافته در دو نوع، کاهش دهنده یک اندازه و کاهش دو اندازه موجود است و مدل فلنج دارای اندازه اتصال تا 200 میلی متر است. نوع حفره کاهش‌ یافته را میتوان با نوع سنسور دمای داخلی و نوع دمای بالا و برودتی ترکیب کرد که امکان اندازه‌گیری طیف وسیعی از سیالات را فراهم می‌ کند.

فلومتر ورتکس Reduced Bore Type

  • نوع بدنه کاهش یافته: نوع سوراخ (کاهش اندازه 1 یا 2)
  • نوع شیدر بار: معمولی / [نوار شیدر ترکیبی] نوع عمومی با سنسور دما، نوع دمای بالا
    نوع دمای بالا با سنسور دما، نوع برودتی
  • دقت: مایع ± 1.0 درصد خواندن (بستگی به عدد رینولدز دارد) / گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: 40 درجه سانتیگراد تا 250 درجه سانتیگراد
  • حداکثر فشار فرآیندی: ASME کلاس 300، JIS 20K
  • دمای محیطی: -40 (/-50) درجه سانتی گراد تا 85 درجه سانتی گراد
  • سایز اتصال فلنج: 1سایز کاهش 25 تا 200 میلی متر / 2 سایز کاهش 40 تا 200 میلی متر
  • درجه حفاظت بدنه: IP66 / IP67

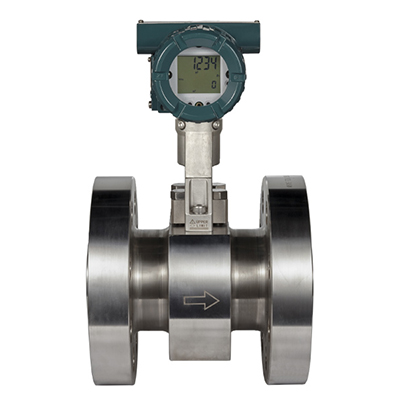

5.فلومتر ورتکس High-Pressure Type

این یک مدل کاهش یک اندازه با درجه فشار فلنج کلاس 1500 ASME است. این ویژگی امکان اندازه گیری پایداری را حتی در شرایط سخت با فشار بالا ارائه می دهد. در ترکیب با یک سنسور نوع عمومی، از یک اتصال فلنجی با اندازه 25 تا 150 میلی متر استفاده می کند.

فلومتر ورتکس High-Pressure Type

  • دقت: مایع ± 1.0٪ از خواندن (بستگی به عدد رینولدز دارد) / گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • نوع بدنه: نوع حفره کم فشار بالا (کاهش اندازه 1)
  • نوع شیدر بار: نوع عمومی
  • دمای فرآیندی: 40- درجه سانتیگراد تا 250 درجه سانتیگراد
  • حداکثر فشار فرآیندی: ASME کلاس 1500
  • دمای محیطی: -40 (/-50) درجه سانتی گراد تا 85 درجه سانتی گراد
  • اندازه اتصال فلنج: 25 تا 150 میلی متر
  • درجه حفاظت: IP66 / IP67

6. فلومتر ورتکس Dual-Sensor Type

این نوع فلومتر  از دو سنسور (welded) ساخته شده است که دارای درجه فشار فلنج تا کلاس ASME 900 می باشد. ساختار این دو واحد متصل به صورت سری، بهترین انتخاب برای کاربردهایی است که نیاز به قابلیت اطمینان بالایی دارند. همچنین اندازه از 15 میلی متر تا 200 میلی متر در ترکیب با چندین نوع سنسور است.

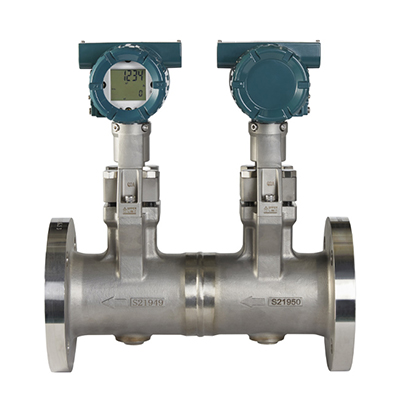

فلومتر ورتکس Dual-Sensor Type

  • نوع بدنه: دو سنسور (جوش داده شده)/ نوع عمومی
  • نوع شیدر بار: عمومی، نوع گردن بلند / [نوار شیدر ترکیبی] نوع عمومی با سنسور دما، نوع گردن بلند با سنسور دما، نوع دمای بالا، نوع دمای بالا با سنسور دما، نوع برودتی
  • دقت: مایع ± 0.75 درصد خواندن (بستگی به عدد رینولدز دارد) / گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: 196- درجه سانتیگراد تا 450 درجه سانتیگراد
  • حداکثر فشار فرآیندی: ASME کلاس 900
  • دمای محیطی: -40 (/-50) درجه سانتی گراد تا 85 درجه سانتی گراد
  • اندازه اتصال فلنج: 15 تا 200 میلی متر
  • درجه حفاظت IP66 / IP67

* نوع شیدر بار در  بالادست (upstream) و پایین دست (downstream) یکسان می باشد.

فلومتر ورتکس یوکوگاوا سری digital YEWFLO

فلومتر ورتکس سری digital YEWFLO یک جریان سنج گردابی یا ورتکس یوکوگاوا با قابلیت اطمینان و عملکرد عالی است. پایداری سنسورهای ثابت شده دیجیتال YEWFLO هنگامی که با فناوری پردازش سیگنال منحصر به فرد آن ترکیب می‌شود عملکرد عالی را به همراه دارد.

فلومترهای ورتکس سری digital YEWFLO جهت اندازه گیری جریان مایع، گاز، بخار مانند بخار اشباع، روغن با دمای بالا و LNG به کار می رود. این فلومترهای گردابی نیز دارای انواع مختلف با سوراخ کاهش یافته (Reduced Bore)، چند متغیره (Multi-Variable) و دمای فرآیند بالا برودتی (Cryogenic) است.

فلومتر گردابی digital YEWFLO حتی در شرایط سخت فرآیندی دقیق و پایدار است و دارای طراحی بسیار قابل اعتماد و قوی است که باعث بهبود راندمان صنایع و کاهش هزینه های عملیاتی می شود.

فلومتر ورتکس یوکوگاوا می تواند سرعت جریان مایع، گاز و بخار را اندازه گیری کند و نصب آن در پایپینگ آسان است زیرا تنها دو اتصال بالادست (upstream) و پایین دست (downstream) وجود دارد. سنسور فرکانس را تشخیص می دهد و در سرعت جریان صفر فرکانس صفر را خروجی می دهد. بنابراین نیازی به تنظیم صفر نیست.

ویژگی های فلومتر ورتکس یوکوگاوا سری digital YEWFLO

فلومتر دیجیتال گردابی YEWFLO ترکیبی از سنسور و مجموعه بدنه اثبات شده میدانی مورد استفاده در بیش از 450000 واحد و نصب شده در سراسر جهان است. این محصول با ترکیبی منحصر به فرد و قدرتمند از فناوری دیجیتال که شامل پردازش سیگنال طیفی (SSP) است یک نوآوری یوکوگاوا به شمار می رود.

محدوده اندازه گیری دمای سیال توسط این فلومترها از 29- تا 250 درجه سانتی گراد، نسخه با دمای فرآیند بالا از 29- تا 450 درجه سانتیگراد و نسخه برودتی از 196- تا 100 درجه سانتیگراد است.

دقت اندازه گیری برای سیال مایع ± 0.75٪ و سیال گاز و بخار ± 1.0٪ خواهد بود. این سری از فلومترهای یوکوگاوا مانند سری  VY طیف گسترده ای از محصولات را برای برآورده کردن تمام نیازهای صنعتی ارائه می دهد. در ادامه به معرفی یکی از محصولات این سری از فلومترهای ورتکس خواهیم پرداخت:

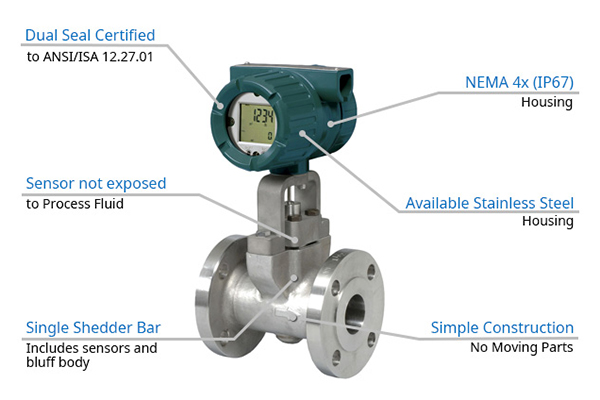

فلومتر گردابی یوکوگاوا نوع DY



  • مدل فلومتر: فلومتر گردابی نوع DY (نوع یکپارچه، آشکارساز از راه دور) / مبدل نوع از راه دور نوع DYA
  • سیال اندازه گیری: مایع، گاز، بخار اشباع، بخار فوق گرم (از جریان چند فازی و مایع چسب اجتناب کنید)
  • دقت: مایع ± 0.75 درصد خواندن (بستگی به عدد رینولدز دارد)/گاز، بخار ± 1.0 درصد قرائت (بستگی به سرعت جریان دارد)
  • دمای فرآیندی: 29- تا 250 درجه سانتیگراد
  • فشار فرآیندی: -0.1 مگاپاسکال با توجه به درجه بندی فلنج
  • قطر ویفری: 15 تا 100 میلی متر
  • اتصال فلنج: 15 تا 400 میلی متر
  • سیگنال خروجی: خروجی آنالوگ، خروجی تماس ترانزیستور (خروجی همزمان امکان پذیر است)
  • نوع پروتکل ارتباطی: HART 7 / HART 5، BRAIN، FOUNDATION Fieldbus
  • محافظت در برابر انفجار: TIIS Ex d، FM Ex d / Ex ia، ATEX Ex db / Ex ia، CSA Ex d / Ex ia، IECEx Ex db / Ex ia

عملکرد فلومتر ورتکس یوکوگاوا

فلومترهای گردابی از اثر فون کارمان (Von Karman) برای اندازه گیری سرعت جریان سیال یا گاز استفاده می کنند. طبق این فرضیه هنگامی که مانعی سر راه جریان قرار گیرد به صورت متناوب تلاطم و گردابه هایی تشکیل می شود.

درون فلومتر ورتکس یوکوگاوا مانعی در مرکز لوله قرار داده شده است به محض اینکه سرعت سیال از یک مقدار حداقل بیشتر شود گردابه هایی در پایین دست مانع تشکیل می شوند.

برای تشخیص این نوسانها از سنسورهای خازنی یا پیزوالکتریک استفاده میشود. این سنسورها بعد از تشخیص هر نوسانی که در سیال رخ دهد یک سیگنال خروجی ارسال می کنند که فرکانس این سیگنال با فرکانس تشکیل گردابه یکسان است. با استفاده از این سیگنال خروجی دبی سیال قابل محاسبه خواهد بود.

فرکانس تشکیل این گردابه ها، ارتباط مستقیمی با اندازه و شکل آن مانع دارد. فون کارمن دریافت که اگر فرکانس این گرداب ها اندازه گیری شود، فرکانس متناسب با سرعت جریانی است که گرداب ها را ایجاد می کند. رابطه فرکانس و سرعت جریان را میتوان با استفاده از فرمول زیر به صورت ریاضی بیان کرد:

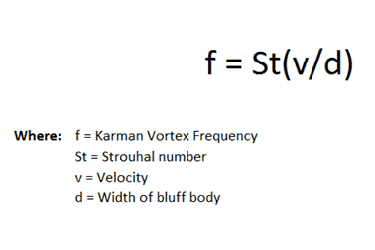

فرمول محاسبه فرکانس گردابی

از معادله می توان دریافت که فرکانس متناسب با سرعت است. اگر بتوانیم فرکانس (f) را اندازه گیری کنیم، عدد استروهال (St) را بدانیم، عرض میله مانع را بدانیم (d) می توانیم v (سرعت) سیال را محاسبه کنبم.

در فلومتر ورتکس یوکوگاوا (Yokogawa) یک مانع باعث ایجاد جریان های گردابی می شود و جریان های گردابی فرکانس هایی را در سیال ایجاد می کنند. این فرکانس ها با استفاده از یک سلول پیزو الکترونیک حس می شوند، فرکانس پالسها با سرعت سیال متناسب می باشد.

کاربردهای فلومتر ورتکس یوکوگاوا

بخار (Steam) متداول ترین و مهمترین پارامتر فرآیندی با دما و فشار بالا در طیف وسیعی از صنایع است. از بخار برای گرم کردن، تقطیر و غلظت در کارخانه های شیمیایی، ضدعفونی و تمیز کردن در گیاهان بیوتکنولوژی، مواد غذایی و دارویی، و تهویه مطبوع در نیروگاه های نیمه هادی و نیروگاه های گرمایش یا سرمایش و بسیاری از کاربردهای دیگر استفاده می شود.

به طور کلی دو نوع بخار  شامل بخار اشباع و بخار فوق گرم وجود دارد. بخار اشباع سیالی با راندمان حرارتی خوب است، اما حفظ اشباع به دلیل افت فشار و تشعشع گرمایی مرتبط با انتقال بخار دشوار است. بنابراین گاهی اوقات در حالت فوق گرم در دما و فشار بالاتر عرضه می شود.

فلومترهای گردابی یوکوگاوا به عنوان بهترین فلومتر برای اندازه گیری جریان بخار در بسیاری از تاسیسات انتخاب می شوند. زیرا آنها می توانند سرعت جریان بخار با دمای بالا و فشار بالا، از جمله بخار فوق گرم را اندازه گیری کنند.

فلومترهای ورتکس یوکوگاوا سری VY جهت اندازه گیری جریان در لوله کشی بخار، آب سرد و گرم، LNG و سایر مایعات برودتی و مواد شیمیایی (از جمله مواد معدنی) و گازهای مفید مانند هوا و نیتروژن در صنایع مختلف به کار می روند.

مزایای فلومتر ورتکس یوکوگاوا

کاربرد فلومتر ورتکس ارائه شده توسط شرکت یوکوگاوا دارای مزایا و محاسن متعددی به شرح زیر می باشد:

دقت بالا:

دقت فلومتر گردابی 1% (خروجی پالس) مقدار مشخص شده برای بخارات و گازها است و در مقایسه با فلومترهای اوریفیس بیشتر است. برای مایعات، بسته به نوع سیال و شرایط آنها، دقت 0.75 ± در دسترس می باشد.

محدوده گسترده:

محدوده پذیری به عنوان نسبت حداکثر مقدار به حداقل مقدار محدوده قابل اندازه گیری تعریف می شود. رنج وسیعی است که به فلومترهای گردابی اجازه می دهد تا در فرآیندهایی که نقطه اندازه گیری ممکن است نوسانات زیادی داشته باشد، کار کنند.

خروجی متناسب با نرخ جریان:

با توجه به اینکه خروجی مستقیماً با سرعت جریان (سرعت جریان) متناسب است. هیچ محاسبه ریشه مربعی مورد نیاز نیست، در حالی که فلومترهای اوریفیس به محاسبات ریشه مربعی نیاز دارند.

حداقل افت فشار:

از آنجایی که در لوله فلومتر گردابی فقط  مانع (vortex shedder) قرار می گیرد. افت فشار سیال به دلیل محدودیت اندک در لوله کشی جریان در مقایسه با فلومتر اوریفیس اندک است. همچنین دارای ترکیب کاهش نویز و پردازش سیگنال طیفی (SSP) برای ارائه یک اندازه گیری دقیق و پایدار است.

عدم نیاز به قطعات متحرک:

فلومترهای ورتکس یوکوگاوا بر اساس اصل ورتکس عمل می‌ کنند و به قطعات متحرک نیاز ندارند. این ویژگی باعث می‌ شود که مقاومت و استحکام ساختاری آنها بالا باشد و نیاز به تعمیر و نگهداری کمتری داشته باشند.

به طور کلی فلومترهای ورتکس یوکوگاوا با دقت و پایداری بالا، قابلیت عملکرد در شرایط متغیر و ساختار ساده انتخاب مناسبی برای اندازه‌ گیری جریان سیالات در صنایع مختلف می باشند.

خرید و فروش فلومتر ورتکس یوکوگاوا

فلومترهای گردابی یا ورتکس فلومترهای بسیار متنوعی هستند که می توانند مایعات، گازها و بخار را در محدوده وسیعی از دما و فشار اندازه گیری کنند. مزایای ارائه شده توسط این نوع فلومتر باعث می شود که آنها نسبت به انواع دیگر برای اندازه گیری جریان بخار مناسب تر باشند.

تجهیز صنعت یکی از بهترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. در انبار این شرکت انواع فلومترهای ورتکس، مغناطیسی، روتامتر، اوریفیس پلیت Orifice Plate و غیره از برندهای مختلف یوکوگاوا، زیمنس، روزمونت و … موجود و آماده ارسال فوری می باشد.

این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ فلومتر ورتکس یوکوگاوا را با بهترین قیمت و کیفیت به فروش می رساند.

جهت کسب اطلاعات فنی بیشتر و استعلام قیمت فلومتر ورتکس یوکوگاوا با کارشناسان فنی و فروش ما در ارتباط باشید.
