لول ترانسمیتر روزمونت

توضیحات

لول ترانسمیتر روزمونت (Rosemount level transmitter)، یکی از محصولات متداول و پرکاربرد برند روزمونت است که جهت اندازه گیری پیوسته سطح سیالات مایع یا جامد با تکنولوژی های مختلف به کار می رود.

ترانسمیترهای سطح با قابلیت اطمینان و دقت بالا و سهولت استفاده موجب بهینه سازی فرآیندهای صنعتی و افزایش ایمنی در صنایع می شود. این تجهیزات از چالش‌ برانگیزترین و سخت ترین کاربردها مانند سیالات چسبناک و خورنده تا ساده‌ترین سنجش‌ها مورد استفاده قرار می گیرند.

ترانسمیترهای سطح Rosemount می‌توانند سطح طیف وسیعی از مخازن و انواع سیالات مختلف را اندازه گیری کنند. همچنین قابلیت های تشخیصی پیشرفته به تعمیر و نگهداری و عیب یابی کمک می کند، از عملکرد مداوم و به حداقل رساندن زمان خرابی تجهیز اطمینان حاصل می کند.

شرکت روزمونت انواع  تکنولوژی های اندازه گیری دقیق سطح را برای طیف گسترده ای از کاربردها تولید می کند که ادامه به بررسی هر کدام از این مدل ها و نحوه ی عملکرد آنها می پردازیم.

انواع لول ترانسمیتر روزمونت

ترانسمیترهای سطح روزمونت به دلیل قابلیت اطمینان، دقت و سهولت استفاده شناخته شده اند و برای طیف وسیعی از محیط های چالش برانگیز مناسب می باشند. این ترانسمیترها برای سنجش سطح در طیف گسترده‌ای از کاربردها طراحی شده‌اند و اندازه‌گیری‌های دقیق و قابل اعتماد را حتی در شرایط سخت تضمین می‌کنند. انواع لول ترانسمیتر از برند روزمونت به شرح زیر است:

• 1.ترانسمیتر سطح راداری روزمونت Guided Wave Radar (GWR)
• 2.ترانسمیتر سطح راداری روزمونت غیرتماسی (Non-Contacting)
• 3.ترانمسیتر سطح اختلاف فشاری روزمونت (Differential Pressure)
• 4.نمایشگر سطح مغناطیسی همراه با ترانسمیتر (Magnetic)

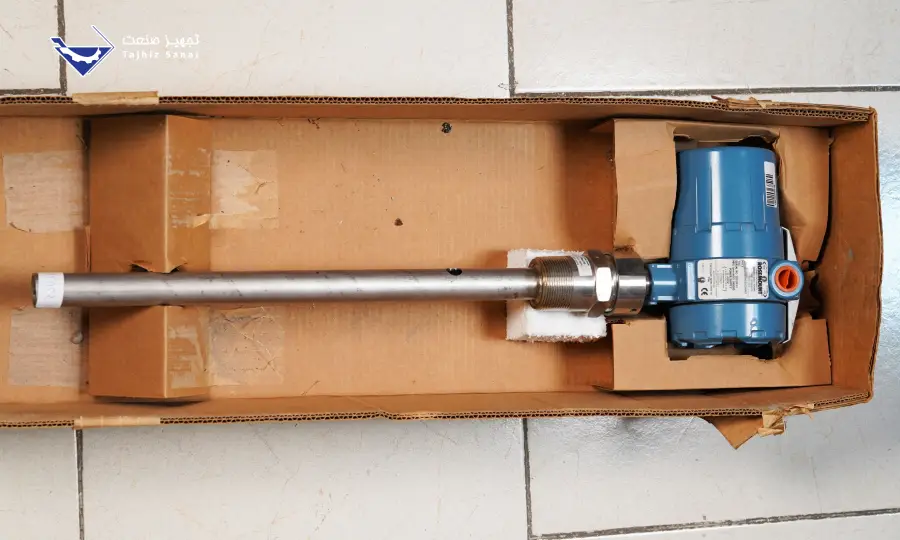

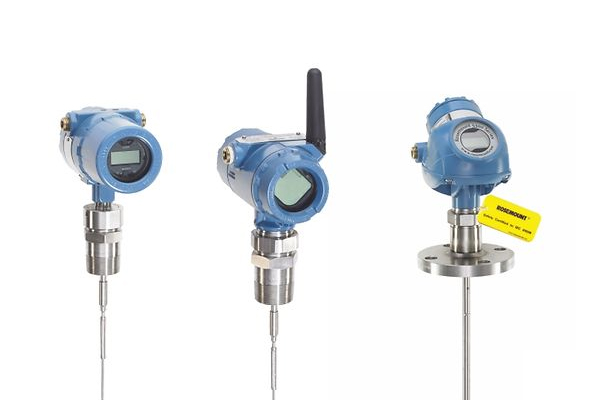

لول ترانسمیتر راداری روزمونت با موج هدایت شونده (Guided Wave)

ترانسمیترهای سطح رادار موج هدایت‌شونده از فناوری مایکروویو برای اندازه‌گیری پیوسته سطح مایعات، جامدات و دوغاب‌ها استفاده می‌کنند. این ترانسمیترها که از محبوب ترین محصولات روزمونت هستند دقت، قابلیت اطمینان، ایمنی و مقرون به صرفه بودن را حتی در سخت‌ترین شرایط فرآیندی ارائه می‌دهند.

در اکثر فرآیندها شرایطی مانند دما، چگالی و ویسکوزیته ممکن است به طور مکرر تغییر کند. این تغییرات می‌توانند تأثیر قابل توجهی بر اندازه‌گیری سطح داشته باشند. با این حال، فناوری رادار موج هدایت‌شونده تحت تأثیر این تغییرات قرار نمی‌گیرد.

این ترانسمیتر سطح نیازی به جبران تغییرات در چگالی، دی الکتریک یا رسانایی سیال ندارد، که این ویژگی باعث می‌شود اندازه‌گیری‌های آن بسیار دقیق و قابل اعتماد باشد. به همین دلیل این فناوری به عنوان یک راه حل قوی و موثر برای اندازه‌گیری سطح در شرایط مختلف شناخته می‌شود.

تمام سیالات دارای یک ثابت دی‌الکتریک مشخص هستند. هرچه این مقدار بالاتر باشد، انعکاس امواج مایکروویو قوی‌تر خواهد بود. به عنوان مثال، خلاء هیچ بازتابی ندارد و ثابت دی‌الکتریک آن برابر با 1 است. روغن دارای ثابت دی‌الکتریک تقریباً 2 و آب حدود 80 است.

ثابت دی‌الکتریک کمتر از 1.5 معمولاً برای اندازه‌گیری چالش‌برانگیز است، اما ترانسمیترهای سطح راداری موج هدایت‌شونده روزمونت با حساسیت بالا به راحتی قادر به کنترل این شرایط می باشند.

قابلیت عیب‌یابی پیشرفته درون‌برد این دستگاه‌ها بینش‌های مهمی درباره سلامت دستگاه و کیفیت سیگنال ارائه می‌دهد. این ویژگی به کاربران اطمینان می‌دهد که فرآیندهای آنها تحت کنترل و ایمن هستند. انواع مدلهای ترانسمیتر راداری با موج هدایت شونده روزمونت عبارتنداز:

• -ترانسمیتر سطح راداری (GWR) روزمونت مدل 3308
• -ترانسمیتر سطح راداری (GWR) روزمونت مدل 3300
• -ترانسمیتر سطح راداری (GWR) روزمونت مدل 5300

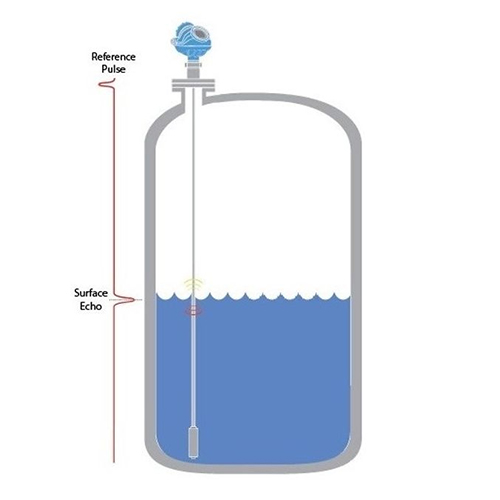

عملکرد ترانسمیتر سطح راداری روزمونت (GWR)

کاربردهای ترانسمیتر سطح راداری روزمونت (GWR)

• 1-اندازه گیری سطح برای مخازن بافر و مخازن ذخیره سازی
• 2-راه حل های اندازه گیری سطح برای جوشاننده های تقطیر
• 3-اندازه گیری سطح جامدات برای پلیمرهای ذخیره شده در تولید ترکیب پلاستیک
• 4-اندازه گیری سطح مخازن گاز مایع (LPG)

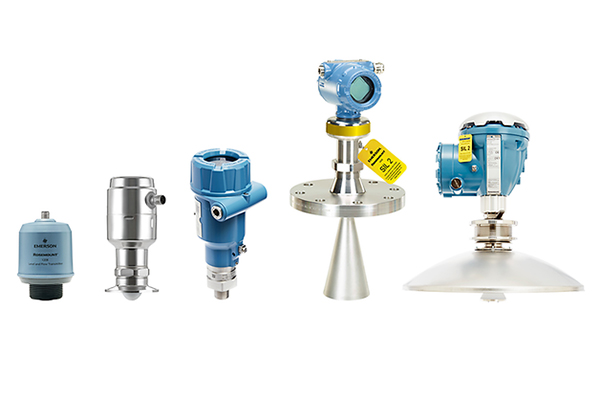

لول ترانسمیتر روزمونت رادار غیر تماسی (Non-Contacting Radar)

ترانمسیترهای سطح راداری غیر تماسی به‌طور مؤثری برای اندازه‌گیری سطح مایعات و جامدات در مخازن کوچک و بزرگ و همچنین در کاربردهای فضای باز در صنایع مختلف مورد استفاده قرار می‌گیرند.

این ترانسمیترها از چالش‌برانگیزترین کاربردها که نیاز به اندازه‌گیری سطح بسیار دقیقی دارند تا کاربردهای ساده‌تر به شما این امکان را می‌دهند که کارایی و ایمنی را در محیط‌های صنعتی خود افزایش دهید. این تجهیزات با سهولت در استفاده، قابلیت اطمینان بالا و دقت فوق‌العاده، به شما کمک می‌کنند تا فرآیندهای خود را بهینه‌سازی کنید.

مجموعه فناوری رادار غیر تماسی امرسون شامل ترانسمیترهای سطح و سیستم‌های اندازه‌گیری مخزن است که به‌گونه‌ای طراحی شده‌اند که استفاده از آن‌ها آسان باشد و نیازی به کالیبراسیون نداشته باشند. این تجهیزات با قابلیت تشخیص داخلی، توانایی شناسایی حتی کوچک‌ترین تغییرات سطح را دارند. انواع مدلهای ترانمسیتر سطح غیرتماسی راداری عبارتنداز:

• -ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 5408
• -ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 1408H
• -ترانسمیتر سطح و جریان راداری غیر تماسی روزمونت مدل 1408A
• -ترانسمیتر سطح راداری غیر تماسی روزمونت مدل 3408
• -ترانسمیتر سطح و جریان راداری غیر تماسی روزمونت مدل 1208

ترانسمیترهای سطح راداری مدل‌های Rosemount 3408، 1408 و 1208 از فناوری جابجایی سریع 80 گیگاهرتز استفاده می کنند. این تجهیزات با استفاده از فناوری نوین Radar on a Chip و یکپارچگی بالاتر در اجزای الکترونیکی خود می توانند در هر ثانیه تعداد بیشتری از امواج ها را ارسال کنند. این ویژگی به کاربران این امکان را می‌دهد که دید واضح‌تری از سطح سیال مورد اندازه‌گیری داشته باشند.

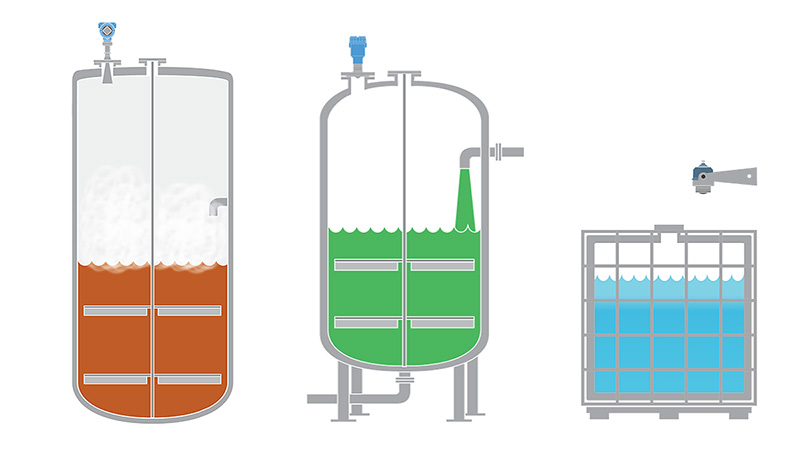

عملکرد لول ترانسمیتر روزمونت رادار غیر تماسی

این مدل ترانسمیتر راداری از فناوری پیشرفته رادار موج پیوسته با فرکانس (FMCW) استفاده می کند که امکان اندازه‌گیری دقیق و قابل‌اعتماد را در تمامی اندازه‌های مخزن فراهم می‌آورد. آخرین پیشرفت‌های این فناوری به بهینه‌سازی فرآیندها و افزایش ایمنی در صنایع مختلف کمک می‌کند.

یک سیگنال راداری پیوسته با افزایش فرکانس در طول زمان ارسال می‌شود و به این ترتیب یک جابجایی سیگنال ایجاد می‌کند. این سیگنال از سطح سیال منعکس شده و به آنتن بازمی‌گردد، که در نتیجه سطح سیال محاسبه می‌شود.

این فناوری امکان دستیابی به دقت و قابلیت اطمینان بالاتری در اندازه‌گیری‌ها را فراهم می‌آورد و می‌تواند در طیف وسیعی از کاربردها استفاده شود. علاوه بر این تغییرات در چگالی سیال، دما، گرد و غبار یا فشار تأثیری بر دقت اندازه‌گیری نخواهد داشت.

کاربردهای لول ترانسمیتر روزمونت رادار غیر تماسی

ترانسمیترهای رادار غیر تماسی بدون توجه به نوع مخزن، تغییرات فرآیندی یا شرایط محیطی، خوانش‌های قابل‌اعتماد و دقیقی از سطح را ارائه می‌دهند. مدل Rosemount 5408 برای کاربردهای چالش‌برانگیزتر طراحی شده و به‌ویژه در محیط‌هایی با سیالات خورنده یا چسبناک عملکرد خوبی دارد.

ترانمسیتر مدل Rosemount 3408 با قابلیت‌های هوشمند، انعطاف‌پذیری بالایی را در کاربردهایی مانند ذخیره‌سازی، مخلوط کردن و مخازن در فضای باز فراهم می‌کند. همچنین مدل Rosemount 1208 یک سنسور فشرده است که به‌طور خاص برای کاربردهای آب و اندازه‌گیری سطح ساده، مانند ایستگاه‌های پمپ یا مخازن پلاستیکی تولید می شود.

• 1-اندازه گیری سطح برای مخازن فرآیند ذخیره سازی مواد شیمیایی (بهبود ایمنی و دقت اندازه گیری سطح در مخازن)
• 2-اندازه گیری سطح برای راکتورها و مخازن اختلاط (اندازه گیری دقیق و قابل اعتماد سطح در شرایط چالش برانگیز)
• 3-اندازه گیری سطح در ایستگاه های بالابر یا پمپ (کنترل دقیق پمپ از پر شدن بیش از حد و جلوگیری از کارکرد خشک)
• 4-اندازه‌گیری سطح محلول‌های لبنیات تمیز در محل (CIP) و اندازه گیری دقیق و بهداشتی سطوح آب و مواد شیمیایی در محیط های چالش برانگیز CIP لبنیات

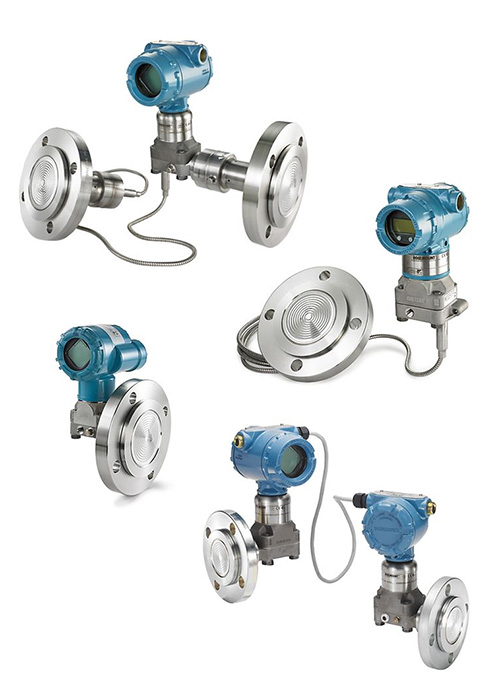

لول ترانسمیتر روزمونت اختلاف فشاری

اندازه‌گیری سطح با استفاده از اختلاف فشار (DP) بر اساس خوانش فشار و وزن مخصوص انجام می‌شود. این تکنیک یکی از روش‌های رایج اندازه‌گیری است که در کاربردها و صنایع مختلف به کار می‌رود.

اتصالات نصب مستقیم و نصب از راه دور به منظور پاسخگویی به نیازهای متنوع اندازه‌گیری طراحی شده‌اند. اتصالات نصب مستقیم، نصب آسانی را برای نصب به طور مستقیم بر روی مخازن فراهم می‌کنند و نیازی به تجهیزات اضافی برای این کار نیست.

از سوی دیگر اتصالات نصب از راه دور شامل یک سیل است که به ترانسمیتر از طریق لوله کپیلاری متصل می‌شود. این نوع نصب در شرایط دمایی بالا و نصب از راه دور کاربرد دارد.

گزینه‌های بی‌سیم (Wireless) نیز برای راحتی بیشتر در دسترس هستند. این تنوع در طراحی و پیکربندی به کاربران این امکان را می‌دهد که بهترین راه‌حل را بر اساس نیازهای خاص خود انتخاب کنند.

• -ترانسمیتر سطح احتلاف فشاری روزمونت 3051L
• -ترانسمیتر سطح احتلاف فشاری روزمونت 3051SAL
• -ترانسمیتر سطح احتلاف فشاری روزمونت 2051L
• -ترانسمیتر سطح احتلاف فشاری روزمونت 3051S

عملکرد لول ترانسمیتر روزمونت اختلاف فشاری

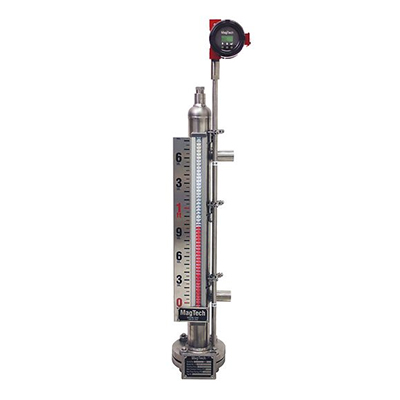

ترانسمیتر سطح Magtech MLT می‌تواند به عنوان یک ترانسمیتر با نصب مستقیم برای اندازه‌گیری داخل لوله استفاده شود یا بر روی یک نشانگر سطح مغناطیسی نصب گردد. این ترانسمیتر سطح مغناطیسی با شناسایی سطح آهنرباهای موجود در شناور، سطح مایع را در مخارن اندازه‌گیری و به سیستم کنترل منتقل می‌کند.

Magtech MLT در ترکیب با نشانگر سطح مغناطیسی Magtech، یک راه‌حل ایده‌آل برای کاربردهای با فشار و دمای بالا ارائه می‌دهد.

مزایای لول ترانسمیتر روزمونت مغناطیسی

• 1.نصب سمت کنار مخزن، که از فضای بالای مخزن استفاده کمتری دارد و فضای بیشتری برای نصب دیگر تجهیزات فراهم می‌کند.
• 2.مناسب برای کاربردهای با دما و فشار بالا و همچنین در سیالات خورنده، که نیاز به مقاومت در برابر خوردگی دارند.
• 3.در این سیستم، مایع فرآیند با شیشه نشانگر در تماس نیست، بنابراین خطر شکستن یا ترکیدگی شیشه در معرض مایع وجود ندارد.
• 4.قابلیت تغییر شناور و نمایشگر برای سازگاری با نوع و خواص مختلف مایعات فرآیند وجود دارد.
• 5.مشاهده آسان و دقیق سطح مایع در هر زمان و بدون نیاز به سنجش از راه دور از دیگر مزایا است.

عوامل تاثیرگذار بر قیمت لول ترانسمیتر روزمونت

قیمت لول ترانسمیتر های راداری به دلیل دقت بسیار بالای این تجهیز بالاتر از انواع دیگر ترانسمیتر های سطح به دلیل دقت فوق العاده بالا بیشتر است.

موارد دیگری از نظر نوع اتصال، سایز اتصال و متریال های در تماس با سیال داخل مخزن نیز از موارد دیگری هستند که در قیمت ترانسمیتر سطح تاثیرگذار می باشند. به طور مختصر برخی از مهمترین عوامل تاثیرگذار بر قیمت در موارد زیر ذکر می شود:

• نوع ترانسمیتر: انواع مختلف ترانمستیر (مانند رادار موج هدایت شونده، رادار غیر تماسی، اختلاف فشاری) به دلیل فناوری و کاربردشان هزینه های متفاوتی دارند.
• محدوده اندازه گیری و دقت: ترانسمیتر هایی با محدوده اندازه گیری بالاتر و دقت بیشتر قیمت بالاتری دارند.
• متریال: مواد مورد استفاده در ساخت ترانمسیتر، مانند فولاد ضد زنگ یا پوشش های تخصصی برای محیط های خورنده می توانند بر قیمت تأثیر بگذارند.
• گواهینامه ها و تاییدیه ها: ترانمسیترهایی که برای استفاده در مکان های خطرناک یا آنهایی که استانداردهای صنعتی خاص را دارند (مانند SIL، ATEX) ممکن است به دلیل فرآیندهای آزمایش و گواهی اضافی هزینه بیشتری داشته باشند.
• الزامات نصب و نگهداری: ترانسمیترهایی که نصب و نگهداری آنها آسانتر است ممکن است هزینه های اولیه بالاتری داشته باشند اما به دلیل کاهش کار و زمان خرابی می توانند در طول زمان صرفه جویی کنند.

خرید و فروش لول ترانسمیتر روزمونت

برای خرید لول ترانسمیتر روزمونت فاکتورها و پارامترهای متعددی باید در نظر گرفته شود. مهمترین موضوعی که هنگام خرید لول ترانسمیتر روزمونت باید به آن توجه کرد نوع اندازه گیری ترانسمیتر سطح است.

ترانسمیترهای تماسی و غیر تماسی از انواع گوناگون سطح سنج های شرکت روزمونت هستند که با توجه به نوع سیال فرآیندی باید انتخاب شوند. از پارامترهای دیگری که در هنگام خرید ترانسمیتر سطح باید به آن توجه کنید طول مخزن حاوی سیال و رنج قابل اندازه گیری توسط تجهیز ترانسمیتر سطح می باشد.

ترانسمیتر سطح باید طوری انتخاب شود که قابلیت اندازه گیری دقیق در کل بازه مورد نظر در مخزن را داشته باشد. پارامترهای دیگری نظیر متریال قسمت های در تماس با سیال (در صورت تماسی بودن ترانسمیتر سطح) و همچنین نوع اتصال یا کانکشن، سیگنال های ارسالی یا پروتکل ارتباطی و مواردی از این دست همگی از مواردی هستند که در هنگام خرید لول ترانسمیتر روزمونت باید به آنها توجه نمایید.

تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.

این فروشگاه بزرگ انواع ترانسمیترهای سطح روزمونت، لول ترانسمیتر فیشر و لول ترانسمیتر دیسپلیسر فاکسبورو و غیره را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت لول ترانسمیتر روزمونت با کارشناسان فروش ما تماس بگیرید.
