لول سوئیچ عیوض تکنیک

توضیحات

لول سوئیچ ها تجهیزاتی صنعتی هستند که برای تعیین سطح سیالات و ذرات جامد در مخازن، سیلوها و چاه‌ها استفاده می‌شوند و در مدل‌ها و تیپ‌های متفاوتی وجود دارند. شرکت عیوض تکنیک (Eyvaz Co)، که با نام رسمی “ابزار دقیق آذرسام” شناخته می‌شود، یکی از شرکت‌های برجسته و با کیفیت تولید کننده لول سوئیچ در ایران و منطقه است. لول سوئیچ‌های عیوض تکنیک، با توجه به مدل‌های مختلفی که دارند، در بسیاری از صنایع معتبر داخلی نصب شده‌اند.

انواع لول سوئیچ عیوض تکنیک

در استفاده از این تجهیزات، مخازن و سیالات مورد نظر ممکن است از نظر ارزش مالی و حساسیت ایمنی متفاوت باشند.  به عنوان مثال، مخازن کوچک آب دارای خطر کمتری هستند و لول سوئیچ‌ های ارزانتری استفاده می‌شوند. از طرف دیگر، مخازن نفتی و پتروشیمی با سیالات با ارزش مالی بالا و اهمیت بسیار بالا در امان نگهداشتن، نیاز به لول سوئیچ‌های با ضریب اطمینان بالا و قیمت بالاتر دارند.

این صنایع شامل نفت و پالایشگاه، پتروشیمی، نیروگاه، آب فاضلاب و گاز، صنایع لبنی، بهداشتی، غذایی، دارویی و غیره می‌شوند. در ادامه این مطلب به معرفی هر کدام از لول سوئیچ های عیوض تکنیک و مشخصات آنها خواهیم پرداخت.

انواع مدل های لول سوئیچ عیوض تکنیک

  • 1. لول سوئیچ مغناطیسی تیپ MLS 20-08
  • 2. سوئیچ سطح مغناطیسی تیپ MLS 20-06
  • 3. سوئیچ سطح مغناطیسی تیپ MLS 20-04
  • 4. سوئیچ سطح مایعات تیپ MLS 20-02
  • 5. لول سوئیچ مغناطیسی تیپ MLS 20-14
  • 6. لول سوئیچ جیوه ای تیپ MLS 20-12
  • 7. لول سوئیچ گلابی تیپ PLS 20-10
  • 8. لول سوئیچ الکترودی (مایعات رسانا) تیپ LSP 20-24

انواع لول سوئیچ های عیوض تکنیک + مشخصات و ویژگی ها

لول سوئیچ مغناطیسی تیپ MLS 20-08

لول سوئیچ مغناطیسی تیپ MLS 20-08، برای کنترل سطح مایعات استفاده می‌شود. این سوئیچ با فشار نامی 16/40 PN و اتصال دنده‌ای و فلنجی و دمای کاری 150 درجه سانتیگراد یا 302 درجه فارنهایت تولید می‌شود. از این دستگاه در مخازن آب، دی‌اریتور، تانک‌های سوخت، مخازن کندانس، منابع تحت فشار، تانک‌های اسید، تصفیه‌خانه‌های آب و سایر مکان‌ها استفاده می‌شود.

روش کار این دستگاه بر مبنای اصل الکترومغناطیسی است. یک توپ روی میله دستگاه قرار دارد و با تغییر سطح مایع به صورت عمودی بالا و پایین حرکت می‌کند. حرکت توپ، سنسورهای موجود در ارتفاع مورد نظر را فعال می‌کند و این امکان را می‌دهد تا فرمان‌های روشن و خاموش (ON-OFF) را از طریق پنل یا بدون پنل به مدارهای الکتریکی ارسال کرده و تجهیزات الکتریکی مختلف از جمله الکتروپمپ‌ها، سلونوئیدها و غیره را کنترل کند. تمام قطعات درون مایع از جنس استنلس استیل هستند و دارای عمر طولانی می‌باشند. این دستگاه دارای آب‌بندی کامل است و در مقابل نفوذ آب مقاوم است. امکان نصب این تجهیز بر روی بالای مخازن یا در جوانب آن وجود دارد. همچنین، این دستگاه امکان نصب سنسورهای بیشتر جهت استفاده از علائم هشدار دهنده را دارد و همچنین امکان استفاده از چند توپی برای افزایش ضریب اطمینان یا تغییر نحوه عملکرد سوئیچ‌ها را فراهم می‌کند.

روش نصب این دستگاه در مواردی که مخازن به صورت دفنی در زیر زمین قرار دارند یا در شرایط خاص از بالای مخازن به صورت فلنجی یا دنده‌ای نصب می‌شود. در مواردی که ارتفاع مخازن بیش از 2000 میلیمتر باشد، می‌توان یک مهارکننده را در کف مخزن قرار داد تا از آسیب دیدن میله در برابر نوسانات مایع و فشارهای احتمالی جلوگیری شود. در مخازنی که نصب دستگاه از جوانب مخازن مورد نیاز باشد دستگاه لول سوئیچ تیپ MLS 20-08 را در داخل یک چمبر قرار می دهند و چمبر را توسط دو نازل از کناربه مخزن مورد نظر متصل نمود.

لول سوئیچ مغناطیسی تیپ MLS 20-08
لول سوئیچ مغناطیسی تیپ MLS 20-06

لول سوئیچ تیپ MLS 20-06 یک دستگاه کنترل سطح مایعات است که در برخی از بخش‌های صنعتی استفاده می‌شود، از جمله مخازن آب، دی اکسیژنیتور (Deaerator)، تانک‌های سوخت، مخازن کندانس، منابع تحت فشار، تانک‌های اسید، تصفیه خانه‌های آب و غیره.

این دستگاه با فشار نامی PN16/40 و اتصالات دنده‌ای و فلنجی و در دمای کاری 150 درجه سانتیگراد یا 302 درجه فارنهایت تولید می‌شود.

روش کار این دستگاه بر اساس اصل الکترومغناطیسی است. یک توپ روی میله دستگاه قرار دارد و با تغییر سطح مایع، توپ به صورت عمودی بالا و پایین حرکت می‌کند. حرکت توپ باعث تحریک سنسورهایی می‌شود که در ارتفاع مورد نظر نصب شده‌اند و بنابراین می‌توان با ارسال فرمان‌های روشن و خاموش (ON-OFF) به مدارهای الکتریکی، تجهیزات الکتریکی از جمله الکتروپمپ‌ها، سلونوئید‌ها و غیره را کنترل کرد. تمامی قطعات داخلی این دستگاه از جنس استنلس استیل ساخته شده‌اند و دارای عمر طولانی هستند. همچنین، این تجهیز دارای آببندی کامل در برابر نفوذ آب است.

لول سوئیچ عیوض تیپ MLS 20-06 می‌تواند در بالای مخازن یا در جوانب آنها نصب شود. این دستگاه قابلیت تعبیه سنسورهای بیشتری را برای استفاده در علائم هشدار دهنده‌ها دارد و همچنین می‌توان چند توپی را جهت افزایش ضریب اطمینان یا تغییر نحوه عملکرد سوئیچ‌ها استفاده کرد.

نصب این دستگاه بستگی به شرایط و مکان نصب دارد. در صورتی که مخازن در زیر زمین یا به صورت دفنی باشند، لول سوئیچ به صورت فلنجی یا دنده‌ای نصب خواهد شد. در مواردی که ارتفاع مخازن بیش از 1500 میلی‌متر باشد، می‌توان یک مهارکننده در کف مخزن نصب کرد تا از آسیب دیدن میله به دلیل نوسانات مایع و فشارهای احتمالی جلوگیری شود. در مخازنی که نصب لول سوئچ تیپ MLS 20-06 در جوانب مخازن نیاز است، می‌توان این دستگاه را در داخل یک چمبر قرار داد و چمبر را با استفاده از دو نازل به مخزن مورد نظر متصل کرد.

لول سوئیچ مغناطیسی تیپ MLS 20-06

لول سوئیچ مغناطیسی تیپ MLS 20-04

لول سوئیچ مغناطیسی تیپ MLS 20-04 یک تجهیز الکترومکانیکی است که برای کنترل سطح مایعات در مخازنی که آن را نصب می‌کنیم، استفاده می‌شود. این دستگاه با فشار نامی PN10، اتصال فلنجی و دمای کاری 150 درجه سانتی‌گراد یا 302 درجه فارنهایت تولید می‌شود. از این تجهیز در مخازن آب، دی‌آریتورها (Deaerator)، تانک‌های سوخت، مخازن کندانس، منابع تحت فشار، تانک‌های اسید، تصفیه‌خانه‌های آب و سایر برنامه‌های مشابه استفاده می‌شود.

لول سوئیچ مغناطیسی به صورت الکترومکانیکی عمل می‌کند. با تغییر سطح مایع، توپی که به میله دستگاه وصل شده است، عمودی به سمت بالا و یا پایین حرکت می‌کند. این حرکت از طریق اهرمی که به آهنربایی انتهایی آن متصل است، انتقال می‌یابد و باعث دفع و تغییر وضعیت آهنربای موجود در پشت فلنج و در داخل محفظه می‌شود. این تغییر وضعیت لیمیت سوئیچی که در دستگاه نصب شده است را قطع یا وصل می‌کند. به این ترتیب، می‌توان فرمان‌های روشن و خاموش را به مدارهای الکتریکی ارسال و تجهیزات الکتریکی مختلفی مانند الکتروپمپ‌ها، سلونوئید‌ها و غیره را کنترل کرد.

با توجه به عدم ارتباط مکانیکی و الکتریکی بین قطعات درون و خارج مایع، نصب این دستگاه با امنیت بیشتری امکان‌پذیر است. همچنین، با استفاده از سوراخ‌هایی که در اهرم ارتباطی دستگاه تعبیه شده‌اند، می‌توان میدان بازی شناور را تغییر داد و ارتفاع را به صورت قابل تنظیم تحت کنترل قرار داد. نوسانات سریع مایع منجر به قطع یا وصل مدار نمی‌شوند. تمام قطعات درون مایع از جنس استنلس استیل ساخته شده‌اند و دارای عمر طولانی هستند. این دستگاه در برابر نفوذ آب دارای آببندی کامل است.

برای نصب دستگاه لول سوئیچ عیوض تیپ MLS 20-04 بر روی دیوارمخازن مورد نظر، آن را به صورت افقی نصب می‌کنیم. برای نصب این دستگاه، ابتدا باید فلنج مخصوصی که توسط شرکت تولید کننده تامین شده است را پیش از این بر روی مخازن جوش داده و در محل مورد نظر نصب کنید. سپس دستگاه را به وسیله پیچ و مهره‌های موجود، به صورت افقی بر روی فلنج جوش شده بسته و موقعیت آن را به دقت تثبیت کنید.

لول سوئیچ مغناطیسی عیوض تیپ MLS 20-04

لول سوئیچ مایعات تیپ MLS 20-02

لول سوئیچ عیوض تیپ MLS 20-02 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار کاری 6bar و سایز اتصال دنده ای 1″BSP و دمای کاری 100°C یا 212° F تولید می شود . از این تجهیز در مخازن آب ،دی اریتور ، تانکهای سوخت،مخازن کندانس و … استفاده می شود.

لول سوئیچ مغناطیسی تیپ MLS 20-14

لول سوئیچ مغناطیسی تیپ MLS 20-14 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار نامی PN25 و اتصال فلنجی و دمای کاری 250°C یا 482° F تولید می شود.از این تجهیز در مخازن آب ،دی اریتور Deaerator، تانکهای سوخت Fuel tank، مخازن کندانس Condense Tank، منابع تحت فشار ،تانکهای اسید Acid Tank، تصفیه خانه های آب و … استفاده می شود.

لول سوئیچ جیوه ای تیپ MLS 20-12

لول سوئیچ عیوض تیپ MLS 20-12 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار کاری 16 bar و سایز اتصال دنده ای سایز 1″NPT دمای کاری 220°C یا 428°F اساس استانداردهای DIN یاANSI تولید می شود. از این تجهیز در دیگهای بخار، دی اریتور، منابع تحت فشار، تانکهای سوخت، مخازن آب ، مخازن کندانس و … استفاده می شود.

لول سوئیچ جیوه ای عیوض تیپ MLS 20-12

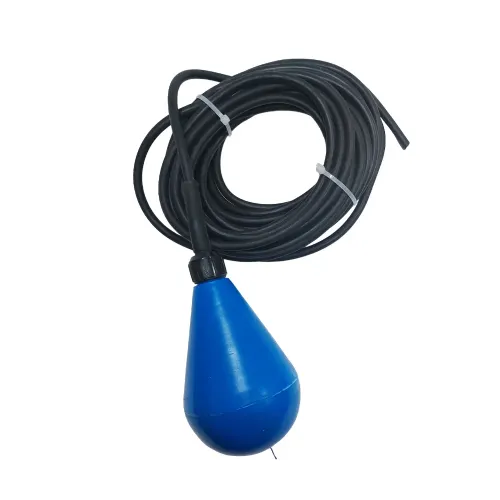

لول سوئیچ گلابی تیپ PLS 20-10

لول سوئیچ گلابی تیپ PLS 20-10 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار کاری 4bar و دمای کاری 50°C یا 122° F تولید می شود.از این تجهیز در مخازن آب ،تانکهای اسید Acid Tank، ایستگاههای پمپ آب ، مخازن بتونی Concrete Tanks ، چاههای آب ، چاههای فاضلاب Sewage wells و …استفاده می شود.

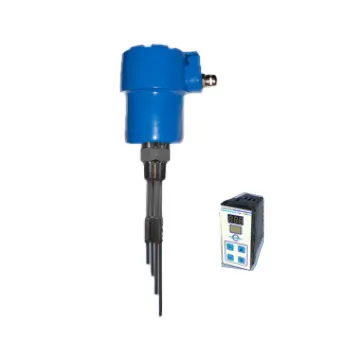

لول سوئیچ الکترودی (مایعات رسانا) تیپ LSP 20-24

لول سوئیچ الکترودی Level Switch Probe تیپ LSP 20-24 به منظور کنترل سطح مایعات رسانا به صورت قطع و وصل و آلارم در دیگ های بخار، مخازن تحت فشار و سایر مخازن به همراه پانل CP33 عیوض مورد استفاده قرار می گیرند. محدوده فشار نامی این دستگاه تا PN40 و با اتصال دنده ای NPT 1″ و یا فلنجی1½” 300# می باشد. دمای کاری از 20- تا 235+ درجه سانتیگراد است.



تجهیزصنعت وارد کننده و تامین کننده انواع سوئیچ و ترانسمیتر سطح از برندهای معتبر داخلی و خارجی از جمله عیوض تکنیک میباشد. انواع لول سوئیچ های عیوض تکنیک و همچنین انواع ترانسمیتر های سطح در انبار محصولات این شرکت موجود است. جهت استعلام قیمت و مشاوره فنی میتوانید با کارشناسان فنی و فروش ما تماس بگیرید.



لول سوئیچ شناوری

لول سوئیچ پره ای

لول سوئیچ موبری
