لول سوئیچ موبری

توضیحات

لول سوئیچ موبری، یکی از تجهیزات پرکاربرد صنعتی و محصول شرکت موبری می باشد که برای کنترل سطح مخازن و ارسال سیگنال قطع یا وصل (On/Off) به پمپ مورد استفاده قرار می گیرند.

لول سوئیچ های موبری Mobrey Level Switch در انواع مختلف و مکانیزم های عملکردی گوناگونی تولید می شوند و در طیف گسترده ای از صنایع نفت، گاز، پتروشیمی، دارویی و غیره کاربرد دارند.

شرکت موبری (Mobrey) در زمینه طراحی و تولید تجهیزات ابزاردقیق فعالیت دارد. از جمله محصولات این برند انگلیسی که در صنایع نفت و گاز مورد مصرف قرار‌‌ می‌گیرد‌‌ میتوان به گیج ها، ترانسمیترها و سوئیچ های فشار، سطح، دما و جریان اشاره نمود.

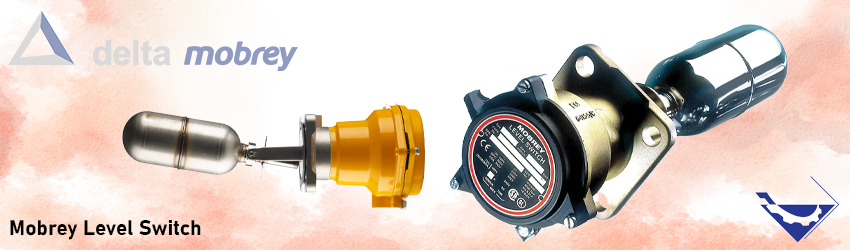

لول سوئیچ موبری Mobrey

انواع لول سوئیچ موبری

لول سوئیچ های موبری (LEVEL SWITCH) با توجه به شرایط فرآیندی نظیر دما و فشار و سیال مورد نظر در انواع مختلفی تولید می شوند. کاربرد لول سوئیچ های ارتعاشی (Vibration) و سوئیچ های سطح شناوری (Floating) بیشتر از سایر سوئیچ های سطح متداول می باشد.

شرکت Mobrey انواع گوناگونی از سوئیچ های سطح شامل لول سوئیچ مغناطیسی، شناوری، ارتعاشی، پره ای و التراسونیک را ارائه می دهد.

انواع لول سوئیچ های موبری عبارتند از:

  1. لول سوئیچ شناوری مغناطیسی(Magnetic Float Level Switch) سری SO1DB و S36
  2. لول سوئیچ ارتعاشی (Vibrating Rod Level Switch) سری VLS
  3. لول سوئیچ چرخشی (Rotary Paddle Level Switch) سری PLS
  4. لول سوئیچ التراسونیک (Ultrasonic Level Switch) سری 003
  5. لول سوئیچ مغناطیسی جابه جایی (Magnetic Displacer Level Switch)



لول سوئیچ مغناطیسی سری SO1DB  و S36

این سری از لول سوئیچ های سطح شناوری مغناطیسی می باشند که در طیف گسترده ای از کاربردها و صنایع فرآیندی مورد استفاده قرار می گیرند. سوئیچ های سطح شناور موبری به دلیل قابلیت اطمینان و استحکام بالا برای کنترل سطح و ارسال سیگنال (On/Off) در محیط های سخت و خطرناک ترین مناطق کاربرد دارند. این نوع لول سوئیچ از اصول شناوری و مغناطیسی برای تشخیص حضور یا عدم وجود یک مایع موجود در مخازن تحت فشار استفاده می کند.

لول سوئیچ مغناطیسی سری SO1DB  و S36

لول سوئیچ های مغناطیسی شناور و افقی موبری مناسب برای کاربردهای صنعتی شامل نظارت بر پمپ، آلارم سطح کم یا زیاد در مخازن و مخازن تحت فشار می باشند.



ویژگی های لول سوئیچ مغناطیسی سری SO1DB  و S36

  • برای تمامی مایعات و در دما و فشارهای بالا عملکرد مناسبی دارد.
  • تحت تاثیر تغییرات دمای فرآیند، دی الکتریک یا بخارات قرار نمی گیرد.
  • در طیف گسترده ای از صنایع کاربرد دارد و برای کاربردهای دریایی تایید شده است.
  • دارای تاییدیه میزان یکپارچگی در سطوح ایمنی SIL می باشد.
  • برای عملکرد راحت و بی سیم از یک ترانسمیتر مناسب استفاده کنید.
  • دارای طیف گسترده ای از مدلهای نصب برای مطابقت با استانداردهای سایت می باشد.



لول سوئیچ ارتعاشی سری VLS

لول سوئیچ ارتعاشی VLS برای کنترل سطح و ارسال سیگنال (On/Off) سیالات جامد مانند سیمان و ماسه،آرد، گرانول، دانه و پودرها و غیره در صنایع مورد استفاده قرار می گیرد. این سری از لول سوئیچ ها برای سوئیچ سطح تک نقطه ای در جامدات به کار می روند.

لول سوئیچ های ارتعاشی VLS برای مخازن، سیلوها و سطل های قیفی و برای طیف وسیعی از چگالی مواد جامد از پودرهای ریز تا دانه و سنگدانه استفاده می شوند. طراحی این مدل لول سوئیچ های موبری تک میله ای است و راه حلی برای لول سوئیچ چنگالی که ممکن است چنگال آن مسدود شود. میله ارتعاشی لول سوئیچ موبری VLS انرژی می گیرد و توسط یک مدار الکتریکی در رزونانس نگه داشته می شود.

لول سوئیچ ارتعاشی سری VLS

مکانیزم عملکرد لول سوئیچ ارتعاشی VLS به این صورت است که ابتدا پس از متصل کردن آن به جریان برق، سنسور آن با فرکانس رزونانس، تحریک و با فرکانس ثابت به ارتعاش در می‌آید. به محض اینکه سیال جامد موجود در مخزن، سطح سنسور را بپوشاند فرکانس نوسان سنسور تغییر می‌کند.

این تغییر فرکانس منجر به قطع و وصل یک کنتاکت الکتریکی می شود و در نهایت سیگنال (On/Off) سوئیچ ارسال و  موجب تغییر وضعیت خواهد شد.



ویژگی های لول سوئیچ ارتعاشی VLS

از ویژگی های خاص لول سوئیچ ارتعاشی VLS میتوان به تاییدیه مناطق خطرناک (Hazardous area)، حفاظت در برابر انفجار گرد و غبار و حساسیت Sensitivity قابل تنظیم اشاره نمود. برخی از مشخصات فنی این مدل سوئیچ سطح در موارد زیر ذکر شده است:

  • نوع و سایز اتصال: رزوه ای “½ 1 BSP یا NPT
  • جنس بدنه: آلومنیومی مقاوم با پوشش رنگ پودری
  • جنس میله: استنلس استیل 316 (فولاد ضد زنگ)
  • طول میله: از 207 میلی متر تا 20 متر
  • نصب: جانبی یا از بالا
  • ولتاژهای منبع تغذیه: AC و  DC
  • استاندارد نفوذ: IP67
  • تاییدیه ها: ATEX II 1/2 D
  • زمان پاسخ گویی (Response time): قابل انتخاب 2 یا 5 ثانیه
  • دمای فرآیندی: مدل استاندارد از 30- تا 110+ درجه سانتیگراد
  • دمای محیط: 30- تا 60+ درجه سانتیگراد



لول سوئیچ چرخشی پدالی سری PLS

سوئیچ سطح چرخشی موبری سری PLS به عنوان سوئیچ حد بالا و پایین سطح سیالات جامد مورد استفاده قرار می گیرد. در ساختار این تجهیزات یک موتور الکتریکی کوچک پدال یا پره را به حرکت در می آورد و میتواند در غیاب سیال آزادانه بچرخد.

لول سوئیچ چرخشی پدالی سری PLS

مکانیزم لول سوئیچ چرخشی PLS به این صورت است که به محض رسیدن سطح سیال به پره در حال چرخش مانع از حرکت پره می شود و میکروسوئیچ موجود در لول سوئیچ یک سگنال هشدار را فعال می کند. میکروسوئیچ سیگنال الکتریکی پر یا خالی بودن مخزن را ارسال می کند.

به محض اینکه چرخش پره یا پدال به طور کامل متوقف شود برق موتور قطع می شود و در نهایت عمر موتور افزایش می یابد. پس از پایین آمدن سطح سیال موتور به حالت عادی خود باز می گردد و پدال مجددا شروع به چرخش می کند.

مدل ایمن Failsafe لول سوئیچ چرخشی از یک میکرو کنترلر برای عیب یابی خودکار استفاده می کند. چرخش موتور و شفت را برای تشخیص عیب نظارت کنید و وضعیت عیب را به صورت خطا نمایش می دهد. همچنین مدل Failsafe  با LED وضعیت در دسترس می باشد.



ویژگی های لول سوئیچ چرخشی پدالی سری PLS

لول سوئیچ های سری PLS برای کنترل سطح سیالات جامد با محصولات خشک پودری، غلات و زغال سنگ و غیره تولید می شوند. این سری از لول سوئیچ های موبری دارای تاییدیه حفاظت در برابر انفجار گرد و غبار می باشند.

این مدل از لول سوئیچ های موبری برای کاربرد در سطح بالا با مواد بیش از 160 kg/m3 و کاربردهای کم یا متوسط  بالای 80 kg/m3 مورد استفاده قرار می گیرند. انواع پدال لول سوئیچ PLS با متریال مختلف برای سیالات سبک، متوسط و سنگین در دسترس می باشد.

  • ولتاژهای تغذیه: AC و  DC
  • استاندارد نفوذ: IP66
  • جنس یدنه: آلومینیومی مقاوم
  • نوع نصب: جانبی یا از بالا
  • اتصال: رزوه ای:  “¼ 1 NPT یا “½1 BSP
  • تاییدیه ها: ATEX II 1/2 D / Hazardous area
  • فشار فرآیندی: حداکثر 2 بار
  • دمای فرآیندی: مدل استاندارد 40- تا 149 درجه سانتیگراد
  • متریال Wetted Parts: استلس استیل 304
  • دمای محیط: 40- تا 93 درجه سانتیگراد



لول سوئیچ التراسونیک 003

لول سوئیچ التراسونیک 003 موبری، یک سوئیچ سطح قابل اطمینان، فاقد قطعات متحرک و مقاوم در برابر خوردگی با ساختار PPS می باشد. این سری از لول سوئیچ ها با بدنه یک تکه  PCB یکپارچه، ابعاد کوچک و وزن سبک طراحی و تولید می شوند.

لول سوئیچ های 003 برای هشدار سطح بالا و پایین سیال ساخته می شوند و با کنتاکت بدون ولتاژ یا خروجی ترانزیستور برای سیگنال آلارم یا به عنوان بخشی از سیستم کنترل پمپ استفاده می شود.

لول سوئیچ التراسونیک 003

مکانیزم لول سوئیچ های التراسونیک از طریق امواج التراسونیک به این صورت می باشد که امواج التراسونیک بعد از تابش از منبع به سطح سیال برخورد می کنند و مجددا به طرف منبع برمی‌گردند. لول سوئیچ ها با محاسبه زمان رفت و برگشت امواج سطح مخازن را کنترل و سیگنال (On/Off) ارسال می کنند.



ویژگی های لول سوئیچ التراسونیک 003

لول سوئیچ های التراسونیک 003 از متریال پلی فنیلن سولفید (PPS) ساخته می شوند به همین خاطر مقاومت بالایی در برابر خوردگی سیالات مایع دارند. همچنین در دو مدل لول سوئیچ های 003S و 003H با مشخصات فنی مختلف توسط شرکت موبری ارائه می شوند. برخی از مشخصات فنی لول سوئیچ های التراسونیک 003 به شرح زیر می باشد:

  • نوع نصب: بالا ، پایین یا جانبی در مخازن
  • برق: 24 Vac یا dc
  • نوع و سایز اتصال: رزوه ای 1 یا 3/4 اینچ
  • کوچک، سبک، مقاوم و نصب آسان



لول سوئیچ مغناطیسی جابه جایی

لول سوئیچ های مغناطیسی Displacer بر اساس قانون ارشمیدس برای کنترل سطح مخازن و ارسال سیگنال قطع و وصل در شرایط سخت به صورت عمودی در صنایع مورد استفاده قرار می گیرند. این مدل از لول سوئیچ های موبری برای سیالات خورنده و دماهای پایین مناسب می باشند.

لول سوئیچ مغناطیسی جابه جایی با قطعات متحرک کمتر، تعمیر و نگهداری آسان تر و قابلیت اطمینان بیشتری ارائه می شود.

لول سوئیچ مغناطیسی جابه جایی موبری

لول سوئیچ های جابه جایی بر اساس اصول شناوری عمل می کنند و توپی شناور به یک فنر متصل بوده در انتهای دیگر آن یک آهنربا قرار دارد. مکانیزم آنها به این صورت است وقتی سطح سیال بالا می رود فنر جمع شده و آهنربا را حرکت می دهد و همین فعل و انفعال باعث ایجاد اتصال الکتریکی و در نهایت ارسال سیگنال سوئیچ می شود.



ویژگی های لول سوئیچ مغناطیسی جابه جایی (Displacer)

لول سوئیچ های مغناطیسی موبری بر اساس استاندارد ASME B31.3 طراحی می شوند و دارای گواهی ایمنی SIL می باشند. محفطه های مربوطه دارای علامت CE هستند و با دستور العمل تجهیزات فشار 97/23/EC مطابقت دارند. برخی  از ویژگی های این مدل لول سوئیچ ها عبارتند از:

  • بدون فنر در مکانیزم سوئیچ و عملکرد ضربه ای Snap Action
  • مقاوم در برابر لرزش و ارتعاش
  • قیمت مقرون به صرفه
  • برای سیالات مایع در دما و فشارهای بالا
  • قابلیت تنظیم سوئیچ در چند نقطه (آپشن)
  • کاملا ایمن و مطمئن
  • مناسب برای طیف گسترده ای از کاربردها نظیر آلارم و کنترل پمپ
  • تحت تاثیر تغییر دمای فرآیند، دی الکتریک و بخارات قرار نمی گیرد.



عوامل تاثیرگذار بر قیمت لول سوئیچ موبری

قیمت لول سوئیچ های موبری علاوه بر شرایط بازار و نوسانات دلار تحت تاثیر عوامل متعددی قرار می گیرد. طبیعتا محصولات با کیفیت و عمکرد مطلوب از قیمت بالاتری برخوردار هستند. برخی از این پارمترهای موثر بر قیمت در موارد زیر ذکر شده است:

  • نوع سوئیچ سطح با توجه به عملکرد
  • نوع سیال جامد یا مایع
  • نوع و سایز اتصال
  • محدوده دما و فشار فرآیندی
  • تاییدیه ضد انفجار (Ex)
  • متریال بدنه و سنسور
  • دقت و حساسیت
  • وزن و ابعاد سوئیج



خرید و فروش لول سوئیچ موبری

تجهیز صنعت یکی از بزرگترین تامین کنندگان و وارد کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور است. این شرکت انواع سوئیچ های سطح با عملکرد مختلف شامل مغناطیسی، دیاپازونی، شناوری، التراسونیک و غیره را از برند موبری با بهترین قیمت و کیفیت به فروش می رساند.

جهت کسب اطلاعات فنی بیشتر  و استعلام قیمت انواع لول سوئیچ موبری با کارشناسان فروش و فنی ما در ارتباط باشید.
